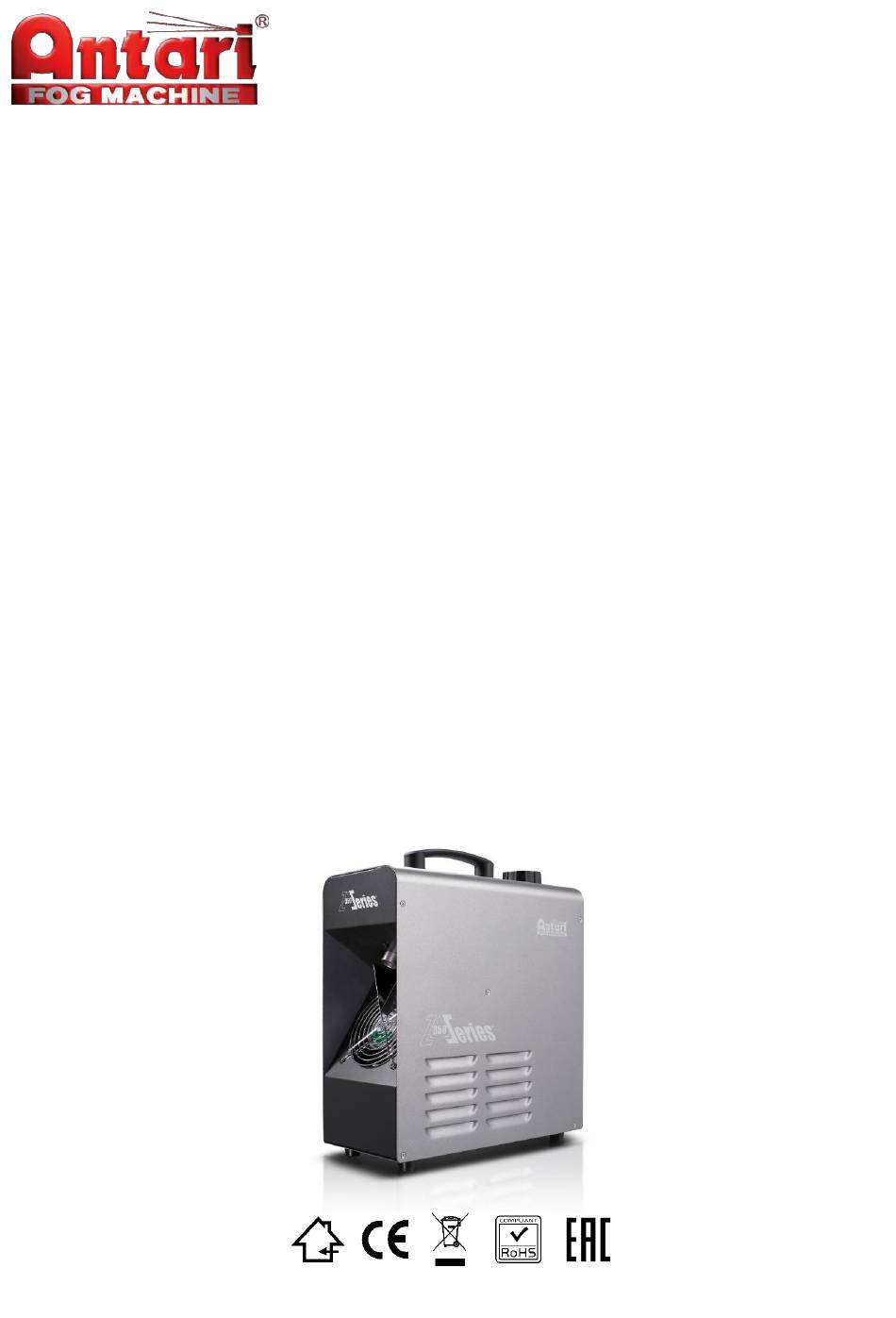

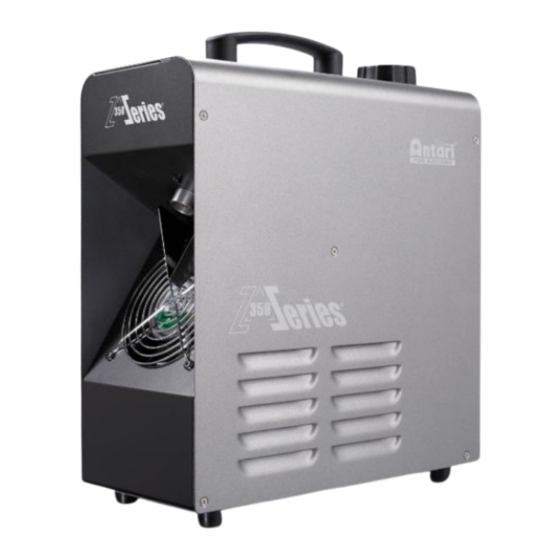

- Page 1 Z-350 Fazer Machine User Manual - English -中文 © 2024 Antari Lighting and Effects Ltd.
-
Page 2: Table Of Contents
Introduction ............................1 Safety Information ..........................1 Package Contents & Inspection .......................2 Machine Details ............................3 Technical Label Information ........................3 Fog Fluid ..............................3 Setting and Manual Operation .........................4 Control Settings ............................4 DMX Connection ............................4 10. Z-3 Cable Remote (Optional) ........................6 11. Service and Maintenance.........................6 12. -
Page 3: Introduction
Please make sure the power outlet is not damaged or loose before plug in the power cord. If the power cord is damaged, it must be replaced by Antari or its local dealers, otherwise the warranty will be void. -
Page 4: Package Contents & Inspection
To ensure the lifespan of the machine, please only use the fluid manufactured by Antari, do not use other fluid or additive, otherwise it may cause malfunction. Before operating the machine, please read all warning labels on the machine, description as below;... -
Page 5: Optional Accessories
CAUTION Antari dealer for assistant. Only the fog fluid manufactured by Antari can be used, do not mix or dilute the fog fluid. Due to improper storage or using other fluid might cause malfunction. The machine is tested and calibrated with the specific fog fluid to get the best performance. -
Page 6: Setting And Manual Operation
8. Control Settings Z-350 Fazer Machine can be operated in the following modes. The machine can only accept 1 type of signal at a time. ... -
Page 7: Dmx Channel Function
** There is a protection cap on DMX IN, please remove it with your finger before operation. Function Ground Data- Data+ DMX Channel Function Channel Mode DMX Value Range Function 0 – 4 Faze Off Channel 1 Faze Output Level 5 –... -
Page 8: Cable Remote (Optional)
10. Z-3 Cable Remote (Optional) Z-3 Cable Remote is an optional accessory for Z-350 Fazer Machines, please see instruction below; 1. Plug the cable remote to the connector on the back of the machine, red indicator light on (Power); 2. Press the switch (Orange Indicator Light on); turn the knob to adjust the output to start fazing;... -
Page 9: Warranty Disclaimer
Z-350 XLR 3-Pin Connector(DMX)、IEC(Power) Interface 2 Channel DMX Channels Z-3 Cable Remote Included Accessories FZ-350 Flight Case、FX-4 Flight Case Optional Accessories Dimension L 320 W 153 H 391 mm (L 12.60 W 6.02 H 15.39 inch) Weight 8.5 kg (18.74 lbs.) 13. -
Page 10: 安全注意事項
中文使用說明書 1. 前言 在操作本機器之前，請務必仔細詳閱本說明書然後請將本說明書放置在機器使用者可隨時查閱之處存放。 此說明書包含如何安全的安裝及操作本機器以及說明所有在機器上的標示。如果您有任何操作上的問題， 請立即聯繫當地的 Antari 經銷商尋求協助。 2. 安全注意事項 危險 若不確實避免這些指示，可能導致嚴重人身傷害甚至死亡。 警告 若不確實遵循這些指示，可能導致嚴重人身傷害甚至死亡。 注意 若不確實注意這些指示，可能導致人身傷害甚至死亡，嚴重程度視情況而定。 危險 請務必使用正確電壓。如果使用錯誤電壓，可能會遭受危險的電擊燒傷或更嚴重的後果。 請務必將機器連結到有保護的電路，並確保有正確的接地，以避免觸電的危險。關於接地方式請參考 第 15 頁附錄 I。 請勿在捆綁電源線的情況下使用，可能會發熱導致火災。 操作機器時請 勿 將 機 器 對 著 人 體 、動物或火 焰使用。 警告... -
Page 11: 包裝內容與檢查
維修站，做檢查、維修及電源或機械的調整。 為確保機器的使用壽命，請使用 Antari 原廠製造之煙霧水，勿使用其它非 Antari 原廠製造煙霧水或添 加劑，否則可能會導致故障。 在使用本機之前，請詳細閱讀機器上的警語標示，說明如下： 上蓋印刷 PLEASE USE ANTARI FLG FLUIDS ONLY 只限使用 Antari FLG 液體 WARNING 警告! HOT NOZZLE! 噴嘴燙! KEEP AT LEAST 50CM DISTANCE 保持最少 50 公分距離 後蓋印刷 WARNING! 警告! DISCONNECT POWER BEFORE CHANGING FUSE. 更換保險絲前請務必斷開電源... -
Page 12: 機器訊息
03. 有線控制器連接頭 07. 電源開關 04. 指撥開關 08. XLR 3-Pin 連接頭(DMX) 5. 技術標籤資訊 使用本機器前，請詳閱技術標籤上的訊息 1. 機器型號 5. 斷路器/保險絲 2. 工作電壓 6. 說明書 QR CODE 3. 頻率 7. 機器流水序號 4. 瓦特數 6. 煙霧水 將液體加入機器之前，請務必先拔除電源線。請勿添加易燃液體。如果發現液體 危險 流入機器內部，請洽 Antari 原廠或其經銷商尋求協助。 僅能使用 Antari 原廠製造之煙霧水，不可混用或稀釋。若因保存不當而變質或使用非原廠煙霧水，將 可能造成機器故障。... -
Page 13: 設定與手動操作說明
本機器是使用專屬的煙霧水做測試與校正來取得最佳的效能。 如需更換另一種液體，請在使用前，先將油桶中的液體清空，以避免混合。 如果使用非原廠製造之煙霧水而導致煙霧機損壞將不在保固範圍內。 7. 設定與手動操作說明 警告 機台掉落可能會造成嚴重傷害，請確保本機台安裝牢固且不會掉落。 將機器平放在堅固、平坦、穩定且通風良好的表面上，機器周圍至少應保留 50 公分的空間並確 步驟1. 認附近沒有易燃性物質或可揮發性氣體; 使用 ANTARI 原廠專用煙霧水注入機器所附的油桶，並注意不要折到油管; 步驟2. 步驟3. 將機器連接電源，連接之前，確認機器背後技術標籤上所標示要求功率，是否與電源插座相符; 啟動機器電源後，使機器開始加熱。機器加熱到可工作溫度大約需要 4.5 分鐘。當機器達到工作 步驟4. 溫度時，機器狀態指示燈顯示”綠色長亮”，表示機器已經準備好可進行操作; 步驟5. 欲開始噴煙，請根據需求調整”SMOKE”和”FAN”的旋鈕，開始噴煙; 步驟6. 欲停止噴煙，請將旋扭轉到最左邊，停止噴煙; 步驟7. 需關閉本機時，請確認機器已停止運轉，再將電源開關關閉即可，長時間不使用時請移除電源 線。 控制設定 Z-350 薄霧型煙霧機可以使用下列操作模式，機器每次接受一種訊號。當同時間使用多種訊號時機器將根 據原廠內建訊號的優先順序來進行工作: 手動控制 ... - Page 14 **DMX IN 連接頭上有一個保護蓋，操作前，請 用手指撥開即可將其取下。 功能 接地 數據- 數據+ DMX 通道功能 DMX 數值範圍 通道模式 功能 0 – 4 關閉 Channel 1 煙霧輸出量 5 – 255 煙霧輸出量 1 – 100% 0 – 4 風量 20% Channel 2 風量輸出 5 – 255 風量輸出 21 – 100% DMX 地址說明...
-
Page 15: 有線控制器(選配)
10. Z-3 有線控制器(選配) Z-3 有線控制器是 Z-350 薄霧型煙霧機選購配件，使用方法如下; 1. 將有線控制器插入機器後方的控制器接頭，紅色指示燈(電源)亮起; 2. 按下開關(橘燈亮起)，調整旋鈕，控制輸出量大小，開始噴煙。 3. 按下開關(橘燈熄滅)或旋鈕轉到最左邊，停止噴煙。 **如果有任何問題，請聯繫當地的 Antari 經銷商尋求協助。 11. 維護和保養 危險 維修保養之前，請務必拔除電源線 隨時保持機器清潔及乾燥。 可以使用空氣壓縮機、吸塵器或軟刷除去機器上的灰塵。 機殼可使用濕布擦拭。 在存放機器前或使用機器後，請確認液體已經完全清空並保持乾燥。 建議每月至少讓機器運轉一次，以保持機器處於最佳的性能和輸出條件。 機器上過多的灰塵、液體殘餘累積的髒污會降低機器工作性能，導致散熱不良。 保險絲規格 110V – 120V = T7A250V 220V – 240V = T4A250V 12. -
Page 16: 保固聲明
Z-350 Z-3 有線控制器、FZ-350 飛行箱、FX-4 飛行箱 選購配件 長 320 寬 153 高 391 公釐 (長 12.60 寬 6.02 高 15.39 英寸) 尺寸 8.5 公斤 (18.74 磅) 重量 13. 保固聲明 本公司保證我們的商品在一年內沒有材料和製作缺陷。我們在本保證下的義務和責任僅限於在原廠或當地 授權經銷商進行的維修或更換。我們對不當使用或用於非專門設計目的以外之用途不承擔任何責任。本保 固不適用於以任何方式在原廠或當地授權經銷商外修理、改動或組裝的任何商品，以便我們判斷影響其性 能，沒有受到誤用、疏忽或事故的影響，也沒有違反我們的任何商品操作印刷說明。本公司對於從我們這 邊購買的商品不會允許也不對於使用、銷售或修理任何產品有關的任何類型的任何損失或損害承擔責任。 14. 機器尺寸圖... -
Page 17: Appendix I Grounding Instruction
Appendix I Grounding Instruction This appliance must be grounded. In the event of malfunction or breakdown, grounding provides a path of least resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug. - Page 20 C08Z35006...
