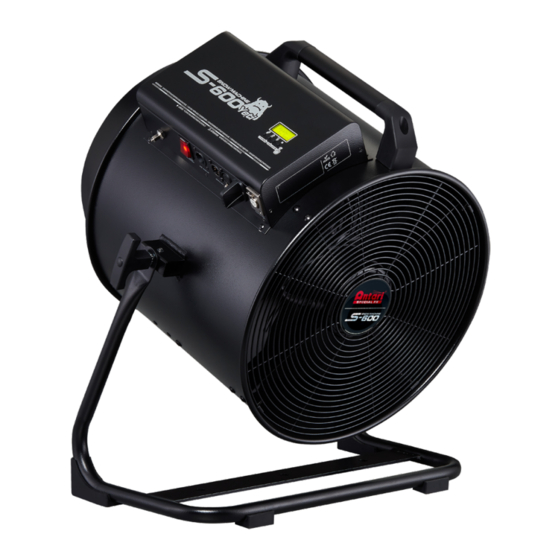

S-600 Yeti
Snow Machine
User Manual
© 2022 Antari Lighting and Effects Ltd.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the S-600 Yeti and is the answer not in the manual?

Questions and answers

Related Manuals for Antari S-600 Yeti

Summary of Contents for Antari S-600 Yeti

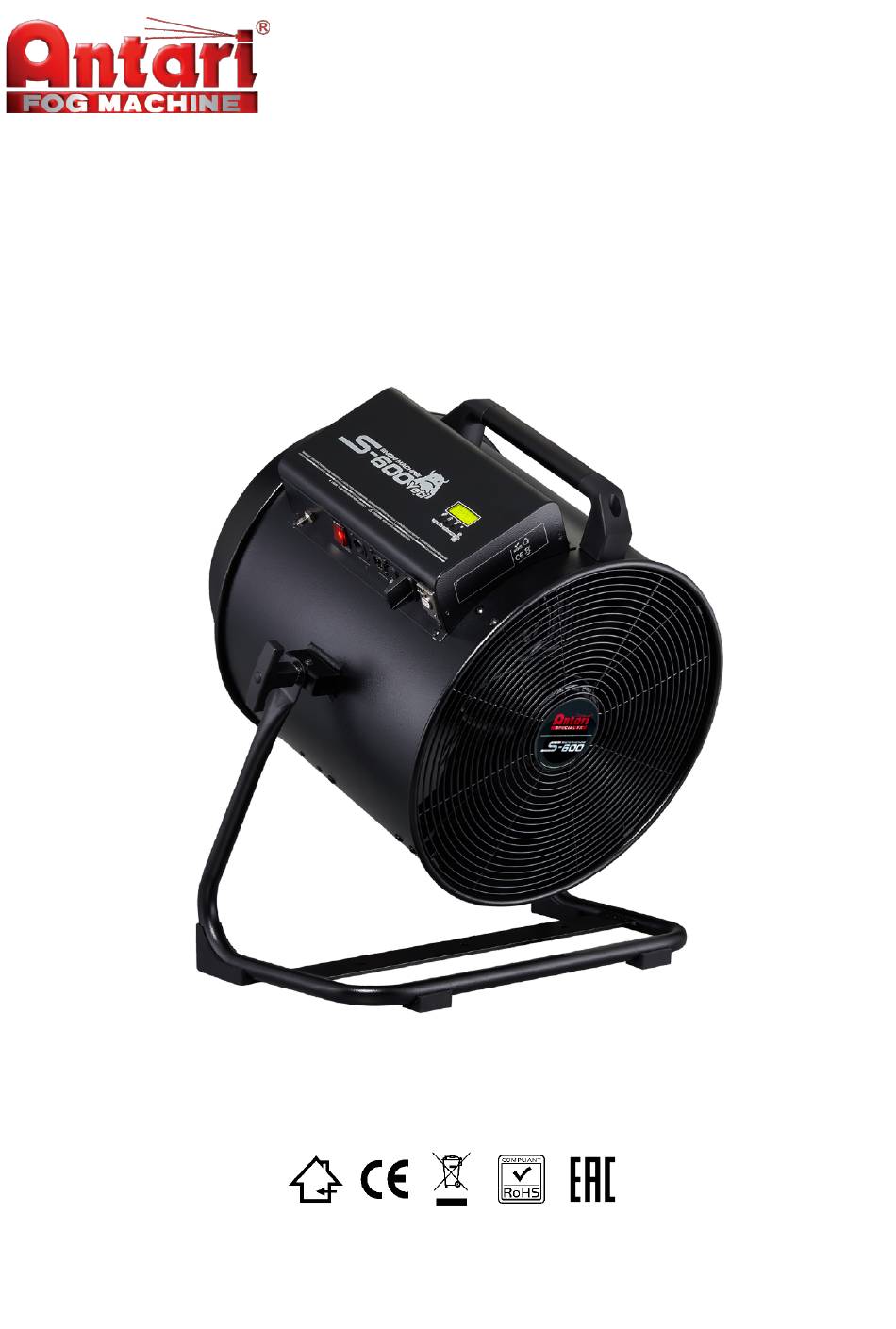

  • Page 1 S-600 Yeti Snow Machine User Manual © 2022 Antari Lighting and Effects Ltd.

  • Page 2: Table Of Contents

    13. 無線 DMX 安裝說明 (選配) ...................... 34 14. SC-4 有線控制器操作說明 (選配) .................... 35 15. S-600 BH / 5 公升油桶座安裝說明(選配) ................. 37 16. 機器維護保養 ..........................38 17. 技術規格 ............................39 18. 機器尺寸圖 ..........................40 19. 機台爆炸圖 ..........................41 © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 3: Introduction

    Always connect the machine to a protected circuit and ensure it is properly grounded to avoid risk of electrocution. ※ Damage caused by the disregard of this user manual are not subject to warranty. Antari and its dealer will not accept liability for any resulting defects or problems.
  • Page 4 If you hear a strange sound or experience machine fails to work, stop use it immediately. Turn off and unplug the machine, and contact your local Antari dealer for service. Turn off and unplug the machine while it’s not in use.
  • Page 5 Whenever the adaptor is used, it must be held in place by the metal screw. © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 6: Package Items

    1 x W-2 Wireless Transmitter (Receiver has been installed onto the machine) 1 x Hanging Bracket 3.2 Optional Accessories Item Code Description WTR-90 W-2 & W-DMX Receiver & W-DMX-PCB SC-4 Cable Remote S-600-BH 5-Liter Bottle Holder © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 7: Product Overview

    06. Wireless Receiver Antenna 02. Fluid Tube Connection 07. SC-4 Remote Connector 03. Main Power Switch 08. Output Nozzle 04. True 1 PowerCon Connector 09. Hanging Bracket 05. XLR 5-Pin DMX Connector 10. Technical Label © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 8: Technical Label Information

    If fluid gets inside the machine, please contact your local Antari dealer for service. Only use Antari SL-N, SL-AN, SL-H, SL-C, SL-UV fluid for the S-600 Snow Machine. The machine is tested and calibrated with this liquid to get the best output performance. Warranty will be void if any other type of liquid is used, improper use of liquid may lead to machine failure and malfunction.

  • Page 9: Operation

    8. Operation S-600 Yeti snow machine can be operated in the following modes. The machine can accept 1 kind of signal at 1 time. When using different control modes at the same time, the machine will work according to built-in control priority.
  • Page 10 ■[STOP] Confirm/Leave Setting Menu 8.2 Control Menu Menu Item Description DMX512 DMX-512 Address: 1-510 Add: XXX (S-600 occupies 3 control channels.) LinkMode Link Mode：Wired / Wireless Wired W-DMX W-DMX Linking：Linking cancelled Unlink? © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 11: Machine Status Message

    Screen Backlite: On /Off / AlwaysOn AlwaysOn Default Reset to factory settings Proceed? 9. Machine Status Message Screen Description S-600 Software Version v1.0 AC Input Input Voltage AC-XXX Ready Machine is ready to make snow. To Snow © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 12: Dmx Connection

    Data- Data+ 10.2 DMX Channel Function Channel Mode DMX Value Function Snow off Channel 1 Snow Output Volume 6-255 Snow Output 0-100% Blower off Channel 2 Blower Output 6-255 Blower Output 0-100% © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 13: Rdm

    Product Information MANUFACTURER_LABEL 0x0081 DEVICE_LABEL 0x0082 SOFTWARE_VERSION_LABEL 0x00C0 DMX_PERSONALITY 0x00E0 DMX_PERSONALITY_DESCRIPTION 0x00E1 DMX_START_ADDRESS 0x00F0 DMX512 Setup SLOT_INFO (0x0120) SLOT_DESCRIPTION (0x0121) DEFAULT_SLOT_VALUE (0x0122) SENSOR_DEFINITION 0x0200 Sensors SENSOR_VALUE 0x0201 DEVICE_HOURS 0x0400 Control IDENTIFY_DEVICE 0x1000 © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 14: Wireless Control Operation

    12.3 Registering a Transmitter l Transmitter can be paired or deleted from the receiver. l Each receiver can pair up to 5 transmitters. l Follow below steps to pair or delete transmitter. © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 15: Wireless Dmx Operation (Optional)

    13.2 Installation Steps Step 1. Release unscrew the receiver, and replace it by the 2 in 1 receiver (W-DMXW2R). Connect it to the cable shown as below photo and then screw it the panel. © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 16: Wired Remote Operation (Optional)

    Interval and duration time is set on control panel. Output level is controlled by rotary knob on SC-4. [POWER] Button Turn On/Off SC-4 remote [MANUAL] Button Max snow, motor and fan output level. © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 17: S-600-Bh / 5-Liter Bottle Holder (Optional)

    Optional S-600-BH / 5-liter bottle holder is available to meet the needs of different occasions. Follow below steps to install the bottle holder. Step 1. Release the T shaped handle on S-600. © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 18: Service And Maintenance

    Before storing away after operation, pump pure water through the system for at least 1 to 2 minutes. This will help clean out the remaining snow fluid and prevent pump from malfunction on next usage. © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 19: Technical Specifications

    SC-4 Cable Remote S-600-BH Bottle Holder (For 5-Liter Bottle. Bottle is not included) L 461.2 W 596 H 629.6 mm Dimension (L 18.16 W 23.47 H 24.79 inch) Weight 24 kg (52.9 lbs) © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 20: Machine Dimension

    Machine Dimension © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 21: Exploded Diagram

    Wireless transmitter C00013610 Fluid tube connector 17 FT-P-6-4A-5M Fluid tube with filter / 5M S-600-P Pump (Group) 18 SC-4 Wired remote controller (Optional) S60000100 Steel 19 S-600-BH Bottle holder (Optional) 10 C02000700 Acrylic © 2021 Antari Lighting and Effects Ltd. www.antari.com...
  • Page 22 Wireless transmitter C00013610 Fluid tube connector 17 FT-P-6-4A-5M Fluid tube with filter / 5M S-600-P Pump (Group) 18 SC-4 Wired remote controller (Optional) S60000100 Steel 19 S-600-BH Bottle holder (Optional) 10 C02000700 Acrylic © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 23: 安全注意事項

    保 持 機 器 乾 燥，此機器不防水，請勿使其遭水潑濺。 請在穩定且堅固、通風良好及週邊無存放及使用可燃性氣體或易燃物質的地方安裝及使用機 器，勿遮蓋機器散熱部份，機器周邊至少應保留 50 公分的空間。 在插 入 電 源 插 座前 ，請確認電 源 插 座無損壞或鬆動，插座電源 規格與機器電壓規格是否相 符， 電 源 插 頭是否 清 潔 與 乾 燥，確認電源線外觀無破損、扭擰、變形， 請配合接地型插座， © 2021 Antari Lighting and Effects Ltd. www.antari.com...
  • Page 24 DO NOT OPERATE WITHOUT SNOW FLUID. 請勿在沒有雪花水的情況操作本機台。 FOR INSIDE USE ONLY. KEEP DRY. 僅限室內使用。請保持乾燥。 NO USER SERVICEABLE PARTS INSIDE. 內部無維修用之零備件。 LIQUID PLEASE USE ANTARI SNOW FLUID ONLY. 僅使用 ANTARI 的雪花水。 ATTENTION! NEVER ADD FLAMMABLE SUBSTANCES. 注意! 切勿添加易燃物質。 2.2 使用時 請勿在捆綁電源線的情況下使用，可能會發熱導致火災。...

  • Page 25: 包裝內容

    危險 ：若設備接地導體連接不當可能導致觸電危險。本設備接地導體外表面為綠色、帶或不帶黃 色條紋的絕緣導體。如果需要修理或更換電源線或插頭，請勿將設備接地導體連接到帶電端子。 如果不清楚接地說明，或者對本設備是否正確接地有疑問，請諮詢合格的電工或維修人員。請勿 修改設備隨附的插頭。如果不適合插座，請由合格的電工安裝合適的插座。 本設備的電源線帶有一個接地插頭，請將插頭插入下圖中的圖 A 和圖 D 中所示的 2+1 孔插座。 如果沒有接地的插座，可以使用一個類似於圖 C 中所示的轉接頭，將此轉接頭連接到圖 B 中的 2 孔插座。無論何時使用轉接頭，都必須用金屬螺絲將其固定到位，避免鬆脫。只有在合格的電 工可以安裝正確接地的插座之前，才能使用臨時轉接頭。電源插頭伸出的接地導體必須連接到永 久接地插座。插座必須要有盒蓋保護。 3. 包裝內容 在收到機器後，請立即小心地打開包裝紙箱，檢查所有內容，確認您所購買的機型及配件，如果 有任何部件因運輸過程出現損壞或缺少，請立即連絡經銷商，並以原包裝退回檢查。 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
  • Page 26 1 本 使用手冊或掃描機身 QR CODE 1 組 5 米長油管含濾嘴 1 個 W-2 無線發射器(機器出廠時，接收器已安裝在機器上) 1 組 吊架 3.2 選配說明 品項 描述 無線 DMX 模組 (W-2 & W-DMX 二合一 接收器，和 W-DMX-PCB) WTR-90 SC-4 線控制器 5 公升油桶座 S-600-BH © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 27: 機器外觀概述

    4. 機器外觀概述 01. 控制面板 06. 無線訊號接收器 02. 雪花水油管接口 07. SC-4 控制器連接座 03. 電源開關+復歸式電流斷路器 08. 噴頭 04. Neutrik PowerCon 電源連接座 09. 吊架 05. XLR 5-Pin DMX 連接座 10. 技術標籤 © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 28: 技術標籤資訊

    6. 液體使用 僅能使用 Antari 原廠該機型指定之雪花水，不可混用、稀釋，若因保存不當而變質或使用非 原廠的雪花水，將可能導致機器故障並保固失效。 請勿混用雪花水，如需更換另一種雪花水使用前，請將油桶中的雪花水清空，以避免混合。 警告 ! 將液體加入機台之前，請務必斷開電源。請勿添加易燃液體。如果液體流入機台 內部，請洽 Antari 原廠或其經銷商以做維修。 7. 機器安裝操作步驟 警告 ! 機台掉落可能會造成嚴重傷害。請確保本機台安裝牢固且不會掉落。 步驟 1. 將機器平放於穩定且堅固的平坦的表面，機器周圍至少應保留 50 公分的空間。 步驟 2. 使用 ANTARI 原廠專用雪花水，請將所附的 5M 油管如下圖示接上機台上的雪花水油管 接口，並將濾嘴端放入所採購的雪花水桶裡。請注意不要折到油管。請務必將油管確實 接上機台。 © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 29: 操作說明

    啟動機器電源。 步驟 5. 欲開始噴雪，按下控制面板上的 VOLUME；停止噴雪請按一下控制面板上的 STOP 步驟 6. 需關閉本機時，請確認機器已停止運轉，再將電源開關關閉即可，長時間不使用時請移 除電源線。 ※其它注意事項：當雪花停止輸出時，雪花機馬達會吹 5 秒才停止。帶馬達停止後，才能關閉機 台電源。 8. 操作說明 S-600 Yeti 雪花機可透過以下方式操作，但一次僅能接收一種控制訊號，同時使用不同控制方式 下，機器會按內建的控制優先權運作。 手動控制: 透過控制面板操作 定時控制: 透過控制面板操作 DMX512 SC-4 有線控制器 無線 DMX (選配) W-2 無線控制功能 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
  • Page 30 連接模式：Wired 有線 / Wireless 無線 Wired W-DMX W-DMX 配對：取消連接 Unlink? Interval 定時模式下，雪花輸出的間隔時間：5 - 240 分鐘。 XXX min Duration 定時模式下，的雪花持續輸出的時間：5 - 240 分鐘。 Manual XXX min 手動控制 Volume 雪花輸出量：0 至 100%。 Out XXX% 雪花機馬達轉速：0 至 100%。 Blower © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 31: 機器狀態說明

    Proceed? 9. 機器狀態說明 面板畫面 說明 S-600 機種版本 v1.0 AC Input 使用電壓 AC-XXX Ready 噴雪就緒 To Snow Remote 線控器執行中(插上線控器 SC-4 時才會顯示此頁面) Out XXX% Volume 手動噴雪執行中 Out XXX% Interval 定時噴雪執行_間隔時間 XXX min Duration 定時噴雪執行_噴煙時間 © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 32: Dmx 說明

    10.2 DMX 通道功能 透過控制清單來設置 DMX 位址。本機佔用 3 個控制通道，機器預設位址為第一頻道。 DMX 數值範圍 通道 通道模式 功能 關閉 通道 1 雪花輸出量 開啟，輸出 0-100% 6-255 關閉 通道 2 雪花馬達轉速 開啟，輸出 0-100% 6-255 關閉 通道 3 大風扇轉速 開啟，輸出 0-100% 6-255 © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 33: Rdm 說明

    RDM 說明 S-600 Yeti 配有 RDM 功能，讓使用者可以經由 DMX 網路使用 RDM 功能進行機台的設定、監 控、管理。 RDM 支援參數 Category GET Allowed SET Allowed RDM Parameter ID’s (Slot 21-22) Value Required 類別 DISC_UNIQUE_BRANCH 0x0001 Network Management DISC_MUTE 0x0002 網路管理 DISC_UN_MUTE 0x0003 QUEUED_MESSAGE 0x0020 RDM Information...

  • Page 34: 無線模組配對及操作說明

    W-2 無線發射器配有 4 個按鈕，可以用來啟動、關閉、調 整雪花輸出、馬達轉速以及風扇轉速。 無線發射器 按鈕 功能 [A] 鍵 短按：啟動功能 長按 2 秒以上：停止功能 [B] 鍵 雪花輸出量 可調範圍: 0/20/40/60/80/100% [C] 鍵 雪花機馬達轉速 無線接收器 可調範圍: 0/20/40/60/80/100% 出廠時已安裝在機台 [D] 鍵 大風扇轉速 上 可調範圍: 0/20/40/60/80/100% © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 35: 無線 Dmx 安裝說明 (選配)

    步驟 2A：按 [UP / 箭頭向上]按鍵選擇[Pair] 對頻新的發射器，按[STOP]鍵後，再 W-2 無線發射 器上的任何按鍵來完成對頻。 步驟 2B：按 [DOWN / 箭頭向下]按鍵選擇[Unpair]按鍵來刪除現已對頻之發射器。 無線 DMX 安裝說明 ( 選配 ) 13.1 WTR-90 ( 選配 ) WTR-90 無線 DMX 組包含一個二合一無線接收器(W-DMXW2R)以及一個 W-DMX-PCB 二合一無線接收器(W-DMXW2R) & W-DMX-PCB © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 36: 有線控制器操作說明 (選配)

    SC-4 有線控制器操作說明 ( 選配 ) 使用 SC-4 控制器操作機器時，請將其連結位於機器背面的 6 Pin 麥克風插座。SC-4 配有 3 個按鈕 及 3 個旋鈕，可控制啟動/關閉機器、設定及調整風扇轉速、鼓風機轉速及雪花輸出量。 按鈕 / 旋鈕 功能 [SNOW VOLUME]旋鈕 調整雪花輸出量 0-100% [BLOWER SPEED]旋鈕 調整雪花機馬達轉速 0-100%，可調整落雪顆粒大小 [FAN SPEED]旋鈕 調整大風扇轉速 0-100% 定時噴煙功能 [TIMER]黃色按鈕 定時間格/時間會依據面板設定。 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
  • Page 37 輸出量則依據控制器旋鈕的設定。 [POWER]紅色按鈕 啟動控制器 雪花輸出量、馬達轉速以及大風扇轉速為最大 [MANUAL]綠色按鈕 壓下後 100%全量輸出 ※ 請注意 : [POWER] 按紅色按鈕 以啟動控制器。 當新機第一次開機、換一個新的油桶或是添加雪花水後，幫浦可能因為油管中有空氣而無法 [MANUAL] 順暢的運作，此時可以按右側綠色的 按鈕，將雪花輸出量、雪花馬達以及大風扇 100% 以 輸出，藉此將油管中的空氣排出。 SC-4 控制器連接座 SC-4 有線控制器 © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 38: S-600 Bh / 5 公升油桶座安裝說明(選配)

    S-600 BH / 5 公升油桶座安裝說明 ( 選配 ) 可選購 S-600 BH / 5 公升油桶座來滿足不同場合的應用需求。此油桶座安裝簡單，請參考下圖並 依照步驟安裝。 步驟 1. 將機台上的 T 型塑膠把手旋鬆。 步驟 2. 放入油桶座。 步驟 3. 再將 T 型塑膠把手旋緊即完成安裝。 © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 39: 機器維護保養

    機器維護保養 危險 ! 維修保養之前，請務必斷開電源！ 請保持機器清潔，不要讓機器髒汙。 可以使用空氣壓縮機、吸塵器或軟刷除去機器上的灰塵。 機殼可使用濕布擦拭。 建議每月至少讓機器運轉一次，以保持機器處於最佳的性能和輸出條件。 機器上過多的灰塵、液體殘餘累積的髒污會降低機器工作性能，導至散熱不良。 每次使用完畢儲藏前，請注入清水至油桶中並啟動機器讓幫浦運轉 1~2 分鐘，讓清水帶出留 在馬達及前端噴嘴中的雪花水，以清潔機器並延長機器的使用壽命。 © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 40: 技術規格

    WTR-90 無線 DMX 模組 選擇性配件 SC-4 有線控制器 S-600 BH / 5 公升油桶座 長 461.2 寬 596 高 629.6 公釐 尺寸 (長 18.16 寬 23.47 高 24.79 英寸) 24 公斤 (52.9 磅) 重量 © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 41: 機器尺寸圖

    機器尺寸圖 © 2021 Antari Lighting and Effects Ltd. www.antari.com...

  • Page 42: 機台爆炸圖

    Wireless transmitter C00013610 Fluid tube connector 17 FT-P-6-4A-5M Fluid tube with filter / 5M S-600-P Pump (Group) 18 SC-4 Wired remote controller (Optional) S60000100 Steel 19 S-600-BH Bottle holder (Optional) 10 C02000700 Acrylic © 2021 Antari Lighting and Effects Ltd. www.antari.com...
  • Page 43 Wireless transmitter C00013610 Fluid tube connector 17 FT-P-6-4A-5M Fluid tube with filter / 5M S-600-P Pump (Group) 18 SC-4 Wired remote controller (Optional) S60000100 Steel 19 S-600-BH Bottle holder (Optional) 10 C02000700 Acrylic © 2021 Antari Lighting and Effects Ltd. www.antari.com...
  • Page 44 C08S60000...
