Summary of Contents for Fieldmann FZR 5611 B

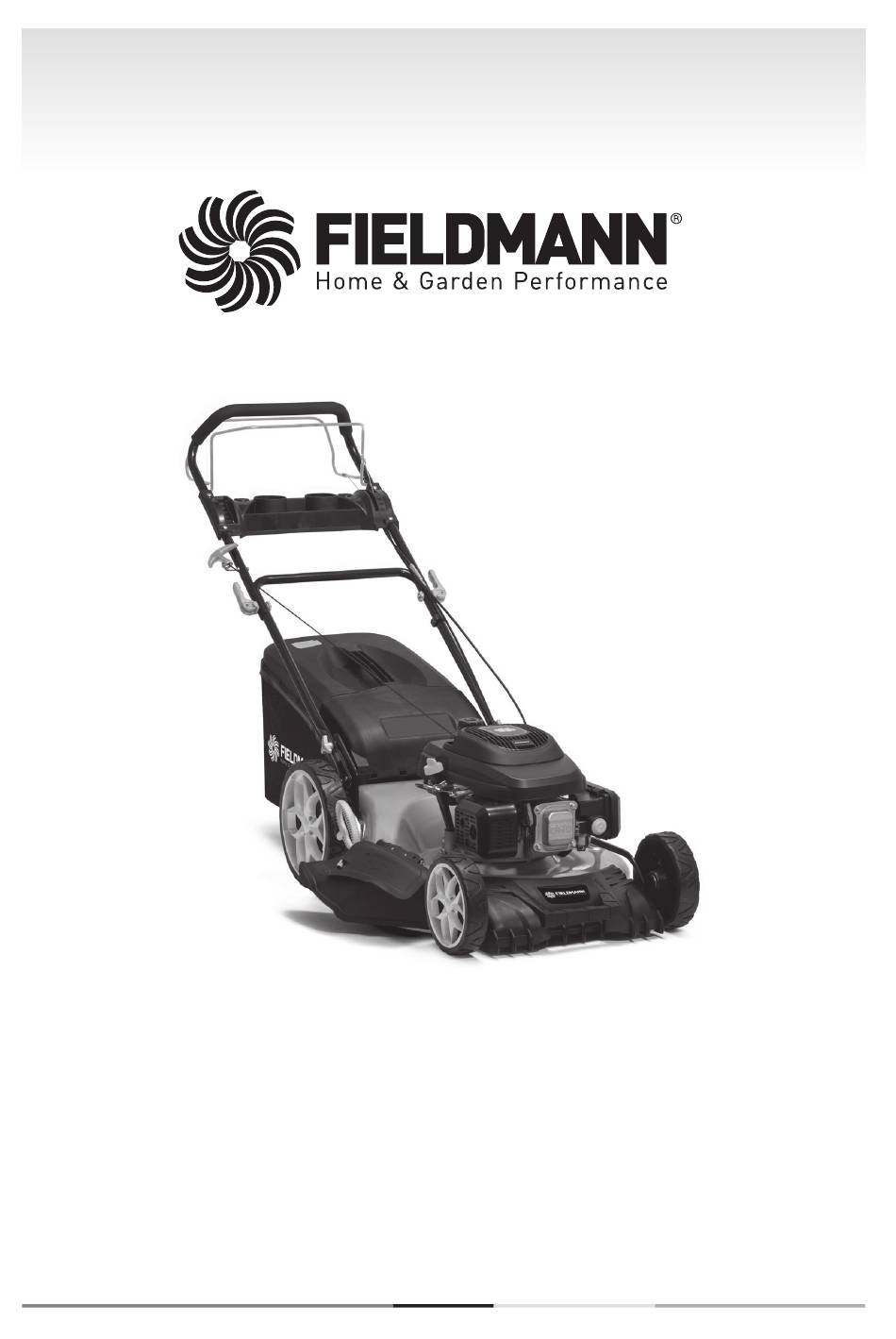

- Page 1 FZR 5611 B...
- Page 2 English ........................................3 - 22 Čeština........................................23 - 42 Slovenština ......................................43 - 62 Magyarul ......................................63 - 80 Polski ......................................81 - 104 FZR 5611 B...
-
Page 3: Table Of Contents
Table of Contents Petrol Lawnmower USER’S MANUAL Thank you for purchasing this rotary petrol lawnmower. Before you start using it, please, carefully read this user’s manual and save it for possible future use. TABLE OF CONTENTS 1. GENERAL SAFETY INSTRUCTIONS .........................4 Important safety notice ............................4 Packaging ..................................4 User’s Manual ................................4... -
Page 4: General Safety Instructions
The user's manual also contains operating, maintenance and repair instructions. The manufacturer takes no responsibility for accidents or damages resulting from not following the instructions in this manual. FZR 5611 B... -
Page 5: Explanation Of Instruction Labels On The Machine
Explanation of instruction labels on the machine 2. EXPLANATION OF INSTRUCTION LABELS ON THE MACHINE Before putting into operation, please carefully read the user's manual. Keep other persons away from the work area. Attention, rotating blades! Protect yourself against the danger of injury to limbs. Emission of toxic gasses. - Page 6 Always maintain a distance from moving parts. Travel along the slope on contours, not up and down. Conforms to all relevant European directives. Petrol is extremely fl ammable and therefore allow the engine to cool down for 2 minutes before adding more fuel. FZR 5611 B...
-
Page 7: Description Of The Lawnmower
Description of the lawnmower | Assembly/Preparation 3. DESCRIPTION OF THE LAWNMOWER Fig. 1 1. Travel lever 2. Start / brake lever 3. Top part of the handle 4. Quick-release screws 5. Bottom part of the handle 6. Air fi lter cover 7. -
Page 8: Assembling The Lawnmower
(Fig. 2c). Fig . 2b Fig . 2a Fig . 2c 2. INSTALLING THE HANDLE PANEL Attach the plastic handle panel using the included screws (fi g. 3). Fig. 3 FZR 5611 B... -
Page 9: Before Starting The Lawnmower
Assembling the lawnmower | Before starting the lawnmower 3. ASSEMBLING THE GRASS CATCHER Secure the plastic hooks at the end of the textile part of the grass catcher into the steel frame (fi g. 4). Fig. 4 IMPORTANT NOTICE: The grass catcher is equipped with a full indicator. It is a plastic fl ap at the rear of the grass catcher. -
Page 10: Controlling And Operating The Lawnmower
Caution! A small amount of smoke may be emitted when the engine is started up for the fi rst time as the protective layers in the engine are burnt off. This is completely normal and does not constitute a problem. FZR 5611 B... -
Page 11: Controlling Travel
Controlling and operating the lawnmower CONTROLLING TRAVEL The travel is controlled using the travel lever (Fig. 7 – point 1). When the lever is pulled to the handle, the lawnmower will start moving. To stop, release the lever. This lawnmower has one constant speed. Fig. -
Page 12: Mulching
Tighten the screw. The tightening torque is 40 Nm. When replacing the the blade, replace the fastening bolt also. Fig. 10 CHANGING THE MOTOR OIL Caution! For this task, we recommend that you contact an authorised service centre. FZR 5611 B... -
Page 13: Safety Instructions
Controlling and operating the lawnmower | Safety instructions The drain plug is located under the engine Fig. 11 (Fig. 11 – point 1). Place a suitable container for catching the used oil under the engine and remove the plug. Tilt the lawnmower so that all the oil can drain from the oil tank. -
Page 14: Maintenance
It is necessary to always keep in mind that the larger part of grass consists of a stem and one or more leaves. When the leaves are cut off completely, the lawn is damaged and the renewal of growth will be much more diffi cult. FZR 5611 B... -
Page 15: Maintenance
Maintenance The following instructions generally apply: – excessively low mowing causes disruption to the roots and subsequently “spotty” appearance; – in summer, mowing must be higher to prevent the soil from drying out; – mowing wet grass may result in a lower effi ciency of the blade due to grass catching on the blade and grass being ripped out of the ground;... -
Page 16: Service
Screw out the spark plug and pour a small amount of motor oil into the socket. Gently pull the pull cord 2 to 3 times. Use a clean cloth to clean the exterior surfaces. Store the machine in a clean dry location. FZR 5611 B... -
Page 17: Technical Specifications
Technical specifi cations 10. TECHNICAL SPECIFICATIONS Engine XP200 Engine type OHV, air cooled, 4-stroke Rated power 3.5 kW Engine rpm 2900 rpm Displacement 196 cm Starting Pull cord Fuel tank volume 1.0 litres Recommended fuel Petrol - lead-free, at least 95 octane Oil tank volume 0.6 l Recommended oil... -
Page 18: Regular Maintenance Schedule
X(*) General preventative X(*) inspection *entrust this maintenance to an authorized service centre Caution! If the mower is used in arduous or dusty conditions, change the oil and clean the air fi lter at more frequent intervals FZR 5611 B... -
Page 19: Detection And Troubleshooting
Detection and troubleshooting 12. DETECTION AND TROUBLESHOOTING Problem Probable cause Procedures Choke valve damper in wrong position Move the choke lever to the correct position The fuel tank is empty Fill the fuel tank with fuel The air fi lter is dirty Clean the air fi... -
Page 20: Declaration Of Conformity
Declaration of Conformity FZR 5611 B... -
Page 21: Disposal
Disposal 14. DISPOSAL INSTRUCTIONS AND INFORMATION REGARDING THE DISPOSAL OF USED PACKAGING MATERIALS Dispose of used packaging material at a site designated for waste in your municipality. The machine and its accessories are manufactured from various materials, e.g. metal and plastic. - Page 22 Note FZR 5611 B...
- Page 23 Obsah Benzínová sekačka na trávu NÁVOD K OBSLUZE Děkujeme vám, že jste si zakoupili tuto zahradní benzínovou rotační sekačku. Než ji začnete používat přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití. OBSAH 1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY ......................24 Důležitá...
-
Page 24: Všeobecné Bezpečnostní Předpisy
Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro obsluhu, údržbu a opravy. Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu. FZR 5611 B... -
Page 25: Vysvětlení Štítků S Pokyny Na Stroji
Vysvětlení štítků s pokyny na stroji 2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI Před uvedením do provozu si prosím pozorně přečtěte návod k obsluze. Udržujte ostatní osoby mimo pracovní oblast. Pozor, rotující nože! Chraňte se před nebezpečím poranění končetin. Emise toxických plynů. Benzínovou sekačku nepoužívejte v uzavřených či neventilovaných prostorách. - Page 26 Používejte ochranu dýchacích orgánů. Neustále udržujte odstup od pohybujících se dílů. Pohybujte se svahem po vrstevnici, ne nahoru a dolů. Vyhovuje všem příslušným evropským směrnicím. Benzín je extrémně hořlavý a proto před doplňováním paliva nechte motor 2 minuty vychladnout. FZR 5611 B...
-
Page 27: Popis Sekačky
Popis sekačky | Sestavení/Příprava 3. POPIS SEKAČKY Obr. 1 1. Páka pojezdu 2. Spínací / brzdová páka 3. Horní díl madla 4. Rychloupínací šrouby 5. Spodní díl madla 6. Kryt vzduchového fi ltru 7. Pumpička nástřiku paliva - Primer 8. Defl ektor bočního výhozu 9. -
Page 28: Sestavení Sekačky
3. Připojte horní část madla (Obr 2a – bod 2) ke spodní části madla pomocí přiložených šroubů s rychloupínákem a křídlovými matkami (Obr 2c). Obr. 2b Obr. 2a Obr. 2c 2. INSTALACE PANELU MADLA Připevněte plastový panel madla pomocí přiložených šroubů (obr 3.) Obr. 3 FZR 5611 B... -
Page 29: Před Spuštěním Sekačky
Sestavení sekačky | Před spuštěním sekačky 3. SESTAVENI KOŠE Zajistěte plastové háčky zakončení textilní části koše do ocelové konstrukce (obr 4.) Obr. 4 DŮLEŽITÉ UPOZORNĚNÍ: Koš je vybaven ukazatelem zaplnění. Jedná se o plastovou klapku v zadní části koše. Není-li koš zaplněn, klapka je přizvednutá. Při jejím zavření je nutné koš vysypat. 6. -
Page 30: Ovládání A Provoz Sekačky
(Obr 6 – bod 3). Motor by měl nejpozději po 3-4 zataženích naskočit. 3. Motor vypnete uvolněním spínací/brzdové páky. Obr. 6 Upozornění! Po prvním nastartování motoru může dojít k mírnému výskytu kouře z důvodu vypalování ochranných vrstev v motoru. Jedná se o zcela běžnou situaci, která nepředstavuje žádný problém. FZR 5611 B... -
Page 31: Ovládání Pojezdu
Ovládání a provoz sekačky OVLÁDÁNÍ POJEZDU Pojezd se ovládá pomocí páky pojezdu (Obr 7 – bod 1) Po přitáhnutí páky k madlu se sekačka rozjede. Pro zastavení páku opět uvolněte. Tato sekačka má jednu, konstantní rychlost. Obr. 7 ROZSAH POUŽITÍ BENZÍNOVÉ SEKAČKY Sečení... -
Page 32: Mulčování
Upozornění! Za tímto účelem doporučujeme kontaktovat autorizované servisní středisko. Vypouštěcí zátka se nachází pod motorem (Obr 11 – bod 1). Umístěte pod motor vhodnou nádobu na zachycení použitého oleje a sejměte zátku. Nakloňte sekačku tak, aby mohl vytéci všechen olej ze zásobníku. FZR 5611 B... -
Page 33: Bezpečnostní Pokyny
Ovládání a provoz sekačky | Bezpečnostní pokyny Po vypuštění oleje umístěte zátku zpět do otvoru, Obr. 11 ujistěte se, že je zátka umístěna řádně na svém místě, a otřete případné kapky rozlitého oleje. Doplňte do zásobníku olej typu SAE30 nebo 15W-40. Po vložení... -
Page 34: Údržba
„skvrnitým“ vzhledem; – v létě musí být sečení vyšší, aby se zabránilo vysychání půdy; – sečení mokré trávy může způsobit snížení účinnosti nože následkem zachytávání trávy na noži a vytrhávání travnatého porostu; FZR 5611 B... -
Page 35: Údržba
Údržba – v případě mimořádně vysoké trávy je vhodné provést první sečení s maximální dovolenou výškou stroje a poté provést druhé sečení až po dvou nebo třech dnech. Trávník bude mít lepší vzhled pravidelným a celoplošným posekem stejné výšky a dodržováním střídání dvou směrů. -
Page 36: Servis
Kompletně vylijte palivo z palivové nádrže a karburátoru. Vyšroubujte zapalovací svíčku a nalijte do otvoru malé množství motorového oleje. Jemně potáhněte 2 až 3krát startér. Čistým hadrem vyčistěte vnější plochy. Stroj uskladněte na čistém a suchém místě. FZR 5611 B... -
Page 37: Technické Údaje
Technické údaje 10. TECHNICKÉ ÚDAJE Motor XP200 Typ motoru OHV, vzduchem chlazený, 4 taktní Nominální výkon 3,5 kW Otáčky motoru 2900 ot./min Zdvihový objem 196 cm Startování Tahem Objem palivové nádrže 1,0 litru Doporučené palivo Benzín- bezolovnatý, min 95 oktanů Objem olejové... -
Page 38: Interval Pravidelné Údržby
X(*) Palivové potrubí Kontrola&čištění X(*) Celková preventivní X(*) kontrola * tuto údržbu svěřte autorizovanému servisu Upozornění! V případě používání sekačky v náročných podmínkách nebo prašném prostředí, provádějte výmeněu oleje a čištění vzduchováho fi ltu v častějších intervalech. FZR 5611 B... -
Page 39: Detekce A Odstraňování Problémů
Detekce a odstraňování problémů 12. DETEKCE A ODSTRAŇOVÁNÍ PROBLÉMŮ Problém Pravděpodobná příčina Opatření Klapka sytiče v nesprávné poloze Přesuňte páku sytiče do správné polohy Palivová nádrž je prázdná Naplňte nádrž palivem Vzduchový fi ltr je znečištěný Vyčistěte vzduchový fi ltr Uvolněná... -
Page 40: Prohlášení O Shodě
Prohlášení o shodě FZR 5611 B... -
Page 41: Likvidace
Likvidace 14. LIKVIDACE POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu. Stroj a jeho příslušenství jsou vyrobeny z různých materiálů, např. z kovu a plastů. Poškozené součástky odevzdejte do tříděného sběru. Informujte se u příslušného úřadu. Tento výrobek splňuje veškeré... - Page 42 Poznámky FZR 5611 B...
- Page 43 Obsah Benzínová kosačka na trávu NÁVOD NA OBSLUHU Ďakujeme vám, že ste si kúpili túto záhradnú benzínovú rotačnú kosačku. Skôr ako ju začnete používať, prečítajte si, prosím, pozorne tento návod na obsluhu a uschovajte ho pre prípad ďalšieho použitia. OBSAH 1.
-
Page 44: Všeobecné Bezpečnostné Predpisy
Poznámka: Ak odovzdávate stroj ďalším osobám, odovzdajte ho spoločne s návodom. Dodržiavanie priloženého návodu na obsluhu je predpokladom riadneho používania stroja. Návod na obsluhu obsahuje tiež pokyny na obsluhu, údržbu a opravy. Výrobca nepreberá zodpovednosť za nehody alebo škody vzniknuté následkom nedodržiavania tohto návodu. FZR 5611 B... -
Page 45: Vysvetlenie Štítkov S Pokynmi Na Stroji
Vysvetlenie štítkov s pokynmi na stroji 2. VYSVETLENIE ŠTÍTKOV S POKYNMI NA STROJI Pred uvedením do prevádzky si, prosím, pozorne prečítajte návod na obsluhu. Udržujte ostatné osoby mimo pracovnej oblasti. Pozor, rotujúce nože! Chráňte sa pred nebezpečenstvom poranenia končatín. Emisia toxických plynov. Benzínovú kosačku nepoužívajte v uzatvorených či neventilovaných priestoroch. - Page 46 Používajte ochranu dýchacích orgánov. Neustále udržujte odstup od pohybujúcich sa dielov. Pohybujte sa svahom po vrstevnici, nie nahor a dole. Vyhovuje všetkým príslušným európskym smerniciam. Benzín je extrémne horľavý a preto pred doplňovaním paliva nechajte motor 2 minúty vychladnúť. FZR 5611 B...
-
Page 47: Popis Kosačky
Popis kosačky | Zostavenie/Príprava 3. POPIS KOSAČKY Obr. 1 1. Páka pojazdu 2. Spínacia/brzdová páka 3. Horný diel držadla 4. Rýchloupínacie skrutky 5. Spodný diel držadla 6. Kryt vzduchového fi ltra 7. Pumpička nástreku paliva – Primer 8. Defl ektor bočného vyhadzovania 9. -
Page 48: Zostavenie Kosačky
3. Pripojte hornú časť držadla (Obr. 2a – bod 2) k spodnej časti držadla pomocou priložených skrutiek s rýchloupínačom a krídlovými maticami (Obr. 2c). Obr. 2b Obr. 2a Obr. 2c 2. INŠTALÁCIA PANELU DRŽADLA Pripevnite plastový panel držadla pomocou priložených skrutiek (obr. 3.) Obr. 3 FZR 5611 B... -
Page 49: Pred Spustením Kosačky
Zostavenie kosačky | Pred spustením kosačky 3. ZOSTAVENIE KOŠA Zaistite plastové háčiky zakončenia textilnej časti koša do oceľovej konštrukcie (obr. 4.). Obr. 4 DÔLEŽITÉ UPOZORNENIE: Kôš je vybavený ukazovateľom zaplnenia. Ide o plastovú klapku v zadnej časti koša. Ak nie je kôš zaplnený, klapka je nadvihnutá. Pri jej zatvorení je nutné kôš vysypať. 6. -
Page 50: Ovládanie A Prevádzka Kosačky
(Obr. 6 – bod 3). Motor by mal najneskôr po 3 – 4 zatiahnutiach naskočiť. 3. Motor vypnete uvoľnením spínacej/brzdovej páky. Obr. 6 Upozornenie Po prvom naštartovaní motora môže dôjsť k miernemu výskytu dymu z dôvodu vypaľovania ochranných vrstiev v motore. Ide o celkom bežnú situáciu, ktorá nepredstavuje žiadny problém. FZR 5611 B... -
Page 51: Ovládanie Pojazdu
Ovládanie a prevádzka kosačky OVLÁDANIE POJAZDU Pojazd sa ovláda pomocou páky pojazdu (Obr. 7 – bod 1). Po pritiahnutí páky k držadlu sa kosačka rozbehne. Na zastavenie páku opäť uvoľnite. Táto kosačka má jednu, konštantnú rýchlosť. Obr. 7 ROZSAH POUŽITIA BENZÍNOVEJ KOSAČKY Kosenie so zberom pokosenej trávy do koša na trávu Kosenie so zadným vyhadzovaním pokosenej trávy Kosenie s bočným vyhadzovaním... -
Page 52: Mulčovanie
Upozornenie Na tento účel odporúčame kontaktovať autorizované servisné stredisko. Vypúšťacia zátka sa nachádza pod motorom (Obr. 11 – bod 1). Umiestnite pod motor vhodnú nádobu na zachytenie použitého oleja a odoberte zátku. Nakloňte kosačku tak, aby mohol vytiecť všetok olej zo zásobníka. FZR 5611 B... -
Page 53: Bezpečnostné Pokyny
Ovládanie a prevádzka kosačky | Bezpečnostné pokyny Po vypustení oleja umiestnite zátku späť do otvoru, uistite sa, že je zátka umiestnená riadne na svojom Obr. 11 mieste, a utrite prípadné kvapky rozliateho oleja. Doplňte do zásobníka olej typu SAE30 alebo 15W-40. Po vložení... -
Page 54: Údržba
– v prípade mimoriadne vysokej trávy je vhodné vykonať prvé kosenie s maximálnou dovolenou výškou stroja a potom vykonať druhé kosenie až po dvoch alebo troch dňoch. Trávnik bude mať lepší vzhľad pravidelným a celoplošným kosením rovnakej výšky a dodržiavaním striedania dvoch smerov. FZR 5611 B... -
Page 55: Údržba
Údržba ÚDRŽBA Upozornenie! Kosačku vždy nakláňajte iba na stranu držadla (zadnú časť kosačky). Všetky matice, svorníky a skrutky musia byť riadne dotiahnuté tak, aby zariadenie bolo v bezpečnom a prevádzkyschopnom stave. Pravidelná údržba je základným predpokladom na zaistenie bezpečnosti používateľa, zachovanie prevádzkyschopnosti a vysokého výkonu kosačky. Zariadenie s benzínom v nádrži nikdy neuskladňujte vnútri budovy, kde by sa výpary mohli dostať... -
Page 56: Záruka Sa Nevzťahuje
Kompletne vylejte palivo z palivovej nádrže a karburátora. Vyskrutkujte zapaľovaciu sviečku a nalejte do otvoru malé množstvo motorového oleja. Jemne potiahnite 2- až 3-krát štartér. Čistou handrou vyčistite vonkajšie plochy. Stroj uskladnite na čistom a suchom mieste. FZR 5611 B... -
Page 57: Technické Údaje
Technické údaje 10. TECHNICKÉ ÚDAJE Motor XP200 Typ motora OHV, vzduchom chladený, 4-taktný Nominálny výkon 3,5 kW Otáčky motora 2900 ot./min Zdvihový objem 196 cm Štartovanie Ťahom Objem palivovej nádrže 1,0 litra Odporúčané palivo Benzín – bezolovnatý, min. 95 oktánov Objem olejovej nádrže 0,6 l Odporúčaný... -
Page 58: Interval Pravidelnej Údržby
Palivové potrubie Kontrola a čistenie X(*) Celková preventívna X(*) kontrola * túto údržbu zverte autorizovanému servisu Upozornenie! V prípade používania kosačky v náročných podmienkach alebo prašnom prostredí vymieňajte olej a čistite vzduchový fi lter v častejších intervaloch. FZR 5611 B... -
Page 59: Detekcia A Odstraňovanie Problémov
Detekcia a odstraňovanie problémov 12. DETEKCIA A ODSTRAŇOVANIE PROBLÉMOV Problém Pravdepodobná príčina Opatrenie Klapka sýtiča v nesprávnej polohe Presuňte páku sýtiča do správnej polohy Palivová nádrž je prázdna Naplňte nádrž palivom Vzduchový fi lter je znečistený Vyčistite vzduchový fi lter Utiahnite zapaľovaciu sviečku Uvoľnená... -
Page 60: Vyhlásenie O Zhode
Vyhlásenie o zhode FZR 5611 B... -
Page 61: Likvidácia
Likvidácia 14. LIKVIDÁCIA POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITÝM OBALOM Použitý obalový materiál odložte na miesto určené obcou na ukladanie odpadu. Stroj a jeho príslušenstvo sú vyrobené z rôznych materiálov, napr. z kovu a plastov. Poškodené súčiastky odovzdajte do triedeného zberu. Informujte sa na príslušnom úrade. Tento výrobok spĺňa všetky základné... - Page 62 FZR 5611 B...
- Page 63 Tartalom Benzines fűnyíró HASZNÁLATI ÚTMUTATÓ Köszönjük, hogy megvásárolta ezt a kerti benzines rotációs fűnyírót. Mielőtt használni kezdi, fi gyelmesen olvassa el ezt a használati útmutatót és őrizze meg a későbbiekre. TARTALOM 1. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK ......................64 Fontos biztonsági figyelmeztetések ....................... 64 Csomagolás ................................
-
Page 64: Általános Biztonsági Előírások
Megjegyzés: Ha a gépet újabb személynek adja el, az útmutatóval adja át. A használati útmutató utasításainak betartása a gép helyes használatának alapja. A használati útmutató szintúgy tartalmaz utasításokat a kezelésre, karbantartásra és javításra vonatkozóan. A gyártó nem felel az útmutató utasításainak be nem tartásából adódó balesetekért vagy károkért. FZR 5611 B... -
Page 65: A Gépen Található, Utasításokat Tartalmazó Címkék Magyarázata
A gépen található, utasításokat tartalmazó címkék magyarázata 2. A GÉPEN TALÁLHATÓ, UTASÍTÁSOKAT TARTALMAZÓ CÍMKÉK MAGYARÁZATA Üzembe helyezés előtt fi gyelmesen olvassa el a használati útmutatót. Másokat tartson távol a munkaterülettől. Vigyázat, forgó kések! Védekezzen a végtagok sérülésének veszélye ellen. Mérgező gázok kibocsátása. A benzines fűnyírót ne használja zárt, vagy nem szellőző... - Page 66 Gondoskodjon a légutak védelméről. Állandóan tartson biztonságos távolságot a mozgó alkatrészektől. Lejtőn a szintvonalak mentén, ne felfelé és lefelé haladjon. Megfelel minden vonatkozó európai irányelvnek. A benzin rendkívül gyúlékony, ezért üzemanyag betöltése előtt hagyja a motort 2 percig hűlni. FZR 5611 B...
-
Page 67: A Fűnyíró Leírása
A fűnyíró leírása | Összeállítás/Előkészítés 3. A FŰNYÍRÓ LEÍRÁSA 1. ábra 1. A futómű karja 2. Kapcsoló- / fékkar 3. Felső fogantyúrész 4. Gyorsrögzítő csavarok 5. Alsó fogantyúrész 6. A légszűrő fedele 7. Üzemanyag-befecskendező pumpa – Primer 8. Oldalkidobó terelőlap 9. Dugasz nívópálcával 10. -
Page 68: A Fűnyíró Összeállítása
3. Csatlakoztassa a fogantyú felső részét (2a. ábra – 2. pont) a fogantyú alsó részéhez a mellékelt gyorskioldós csavarok és a szárnyas anyacsavarok segítségével (2c. ábra). 2b ábra 2a ábra 2c ábra 2. A FOGANTYÚ-PANEL FELSZERELÉSE Rögzítse a fogantyú műanyag paneljét a mellékelt csavarok segítségével (3. ábra) 3. ábra FZR 5611 B... -
Page 69: A Fűnyíró Bekapcsolása Előtt
A fűnyíró összeállítása | A fűnyíró bekapcsolása előtt 3. A KOSÁR ÖSSZEÁLLÍTÁSA Rögzítse a kosár textil részének szélein levő műanyag kampókat az acélszerkezethez (4. ábra) 4. ábra FONTOS FIGYELMEZTETÉS: A kosár telítettségjelzővel van ellátva. Ez egy műanyag csapószelep a kosár hátsó részében. Ha a kosár nincs tele, a csapó nyitva van. Ha becsukódik, a kosarat ki kell üríteni. 6. -
Page 70: A Fűnyíró Kezelése És Üzemeltetése
(6. ábra – 3. pont). A motornak legkésőbb 3-4 berántás után be kell indulnia. 3. A motort a kapcsoló- / fékkar elengedésével kapcsolhatja ki. 6. ábra Figyelem! A motor első beindítása után kis mennyiségű füst távozhat, mivel a motor védőrétege leég. Ez normális jelenség, nem jelent hibát. FZR 5611 B... -
Page 71: A Kerékmeghajtás Kezelése
A fűnyíró kezelése és üzemeltetése A KERÉKMEGHAJTÁS KEZELÉSE A kerékmeghajtás a futómű karjának (7. ábra – 1. pont) segítségével vezérelhető Ha a kart a fogantyú felé húzza, a fűnyíró elindul. A megállításhoz engedje el a kart. Ez a fűnyíró egy, állandó sebességfokozattal rendelkezik. 7. -
Page 72: Mulcsozás
A kieresztő dugó a motor alatt található (11. ábra – 1. pont). Helyezzen a motor alá egy megfelelő edényt a használt olaj felfogásához, és húzza ki a dugót. Billentse meg a fűnyírót, hogy az összes olaj kifolyhasson a tartályból. FZR 5611 B... -
Page 73: Biztonsági Utasítások
A fűnyíró kezelése és üzemeltetése | Biztonsági utasítások Az olaj leengedése után helyezze vissza a dugót 11. ábra a nyílásba, ellenőrizze, hogy a helyén van-e, és törölje le az esetleges olajcseppeket. Töltsön a tartályba SAE30 vagy 15W-40 típusú olajat. A nívópálca behelyezése és becsavarása után az olajszintnek a Min. -
Page 74: Karbantartás
– nedves fű vágása csökkentheti a kés hatékonyságát, mivel ráragadhat a fű és kiszakíthatja a füves növényzet; – nagyon magas fű esetén ajánlott először a legmagasabb vágási magasságon vágni, majd két-három nap múlva megismételni a vágást. FZR 5611 B... -
Page 75: Karbantartás
Karbantartás A gyep szebb lesz, ha azonos magasságban, rendszeresen és az egész felületen vágják, felváltva a két irányban. KARBANTARTÁS Figyelem! A fűnyírót a fogantyú oldalára fordítsa (a fűnyíró hátsó része). Minden anyát, szegecset és csavart alaposan rögzíteni kell, úgy, hogy a készülék biztonságos és üzemkész állapotban legyen. -
Page 76: A Jótállás Nem Vonatkozik
Teljesen engedje ki az üzemanyagot a tartályból és a karburátorból. Csavarja ki a gyújtógyertyát és a nyílásba öntsön egy kevés motorolajat. Finoman húzza meg az indítókart 2-3-szor. Egy tiszta ronggyal tisztítsa meg a külső felületeket. A gépet tiszta és száraz helyen tárolja. FZR 5611 B... -
Page 77: Műszaki Adatok
Műszaki adatok 10. MŰSZAKI ADATOK Motor XP200 A motor típusa OHV, léghűtéses, 4-ütemű Névleges teljesítmény 3,5 kW A motor fordulatszáma 2900 ford./perc Hengerűrtartalom 196 cm Indítás Húzással Az üzemanyagtartály térfogata 1,0 liter Ajánlott üzemanyag Benzin - ólommentes, min. 95-ös oktánszámú Az olajtartály űrtartalma 0,6 l Ajánlott olaj... -
Page 78: A Rendszeres Karbantartási Intervallum
Égéstér Tisztítás X(*) Ellenőrzés és Üzemanyagcső X(*) tisztítás Teljes megelőző X(*) kontroll * ezt a karbantartást bízza szakszervizre Figyelem! Ha a fűnyírót nehéz vagy poros körülmények között használja, cserélje ki az olajat és tisztítsa a légszűrőt gyakrabban FZR 5611 B... -
Page 79: Hibaészlelés És Hibaelhárítás
Hibaészlelés és hibaelhárítás 12. HIBAÉSZLELÉS ÉS HIBAELHÁRÍTÁS Probléma Valószínű ok Intézkedés A szívatószelep rossz helyzetben van Állítsa a szívatókart a megfelelő helyzetbe Az üzemanyagtartály üres Töltse fel a tartályt üzemanyaggal A légszűrő szennyezett Tisztítsa ki a légszűrőt Laza gyújtógyertya Húzza meg a gyújtógyertyát 25-30 Nm-re A motort nem lehet A gyújtókábel meglazult vagy nem Csatlakoztassa a gyújtókábelt... -
Page 80: Megsemmisítés
A sérült alkatrészeket adja le szelektív gyűjtőhelyen. Tájékozódjon a vonatkozó hivatalnál. Ez a termék teljesíti az összes rá vonatkozó EU irányelv követelményeit. Változtatások a szövegben, a kivitelben és a műszaki jellemzőkben előzetes fi gyelmeztetés nélkül történhetnek, a módosításra vonatkozó jog fenntartva. Az eredeti használati útmutató fodítása. FZR 5611 B... - Page 81 Spis treści Spalinowa kosiarka do trawy INSTRUKCJA OBSŁUGI Dziękujemy za zakupienie tej ogrodowej spalinowej kosiarki rotacyjnej. Zanim zaczniesz z niej korzystać, przeczytaj uważnie niniejszą instrukcję obsługi i zachowaj ją do wglądu. SPIS TREŚCI 1. OGÓLNE ZASADY BEZPIECZEŃSTWA ......................82 Ważne instrukcje dotyczące bezpieczeństwa ..................82 Opakowanie ................................
-
Page 82: Ogólne Zasady Bezpieczeństwa
Uwaga: Jeśli przekazujesz maszynę innym osobom, przekaż ją razem z instrukcją. Przestrzeganie załączonej instrukcji obsługi stanowi założenie prawidłowego użycia urządzenia. Instrukcja obsługi zawiera również wskazówki dotyczące obsługi, konserwacji i naprawy. Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe na skutek nieprzestrzegania niniejszej instrukcji. FZR 5611 B... -
Page 83: Wyjaśnienie Tabliczek Ze Wskazówkami Znajdujących Się Na Maszynie
Wyjaśnienie tabliczek ze wskazówkami znajdujących się na urządzeniu 2. WYJAŚNIENIE TABLICZEK ZE WSKAZÓWKAMI ZNAJDUJĄCYCH SIĘ NA MASZYNIE Przed uruchomieniem urządzenia prosimy o uważne zapoznanie się z instrukcją obsługi. Pozostałe osoby powinny znajdować się poza obszarem pracy. Uwaga, noże rotujące! Unikać ryzyka urazu kończyn. - Page 84 Zachowaj stale odstęp od poruszających się części. Poruszaj się po zboczu wzdłuż poziomic, nie zaś w górę i w dół. Produkt spełnia wszystkie odpowiednie dyrektywy europejskie. Benzyna jest substancją skrajnie łatwopalną, dlatego przed dolaniem paliwa pozostaw silnik na 2 minuty do wystygnięcia. FZR 5611 B...
-
Page 85: Opis Kosiarki
Opis kosiarki | Montaż/Przygotowanie 3. OPIS KOSIARKI Rys. 1 1. Dźwignia napędu 2. Dźwignia zapłonu/hamulca 3. Górna część uchwytu 4. Śruby szybkozłączne 5. Dolna część uchwytu 6. Osłona fi ltra powietrza 7. Pompka wtrysku paliwa – Primer 8. Defl ektor wyrzutu bocznego 9. -
Page 86: Montaż Kosiarki
3. Połącz górną część uchwytu (Rys. 2a – punkt 2) z dolną częścią uchwytu za pomocą dołączonych śrub szybkozaciskowych i nakrętek motylkowych (Rys. 2c). Rys . 2b Rys . 2a Rys . 2c 2. INSTALACJA PANELU UCHWYTU Za pomocą dostarczonych śrub przymocuj plastikowy panel uchwytu (rys. 3). Rys. 3 FZR 5611 B... -
Page 87: Przed Uruchomieniem Kosiarki
Montaż kosiarki | Przed uruchomieniem kosiarki 3. ZAKŁADANIE KOSZA Przymocuj plastikowe haczyki znajdujące się na zakończeniu tekstylnej części kosza do stalowej konstrukcji (rys. 4). Rys. 4 WAŻNE OSTRZEŻENIA: Kosz jest wyposażony w element sygnalizujący jego napełnienie. Jest to plastikowa klapka znajdująca się w tylnej części kosza. Jeśli kosz nie jest napełniony, klapka jest podniesiona. -
Page 88: Obsługa I Eksploatacja Kosiarki
(Rys. 6 – punkt 3). Silnik powinien się uruchomić najpóźniej po 3-4 pociągnięciach. 3. Aby wyłączyć silnik, zwolnij dźwignię zapłonu/hamulca. Rys. 6 Uwaga! Po pierwszym uruchomieniu silnika może pojawić się niewielka ilość dymu z powodu wypalenia warstw ochronnych silnika. Jest to standardowa sytuacja, która nie sygnalizuje żadnego problemu. FZR 5611 B... -
Page 89: Obsługa Napędu
Obsługa i eksploatacji kosiarki OBSŁUGA NAPĘDU Do obsługi napędu służy dźwignia napędu (Rys. 7 – punkt 1). Po przyciągnięciu dźwigni do uchwytu kosiarka zacznie jechać. Aby ją zatrzymać, zwolnij ponownie dźwignię. Ta kosiarka dysponuje jedną stałą prędkością. Rys. 7 ZAKRES UŻYCIA KOSIARKI SPALINOWEJ Koszenie z gromadzeniem skoszonej trawy w koszu Koszenie z tylnym wyrzutem skoszonej trawy Koszenie z wyrzutem bocznym... -
Page 90: Mulczowanie
Aby wymienić nóż tnący, odkręć śrubę (Rys. 10). Dokonaj montażu zgodnie z pokazanym rysunkiem. Dokręć śrubę. Moment dokręcania wynosi 40 Nm. Równocześnie z wymianą noża wymień śrubę dokręcającą nóż. Rys. 10 WYMIANA OLEJU SILNIKOWEGO Uwaga! W celu wymiany fi ltru powietrza zalecamy skontaktowanie z autoryzowanym serwisem. FZR 5611 B... -
Page 91: Wskazówki Bezpieczeństwa
Obsługa i eksploatacji kosiarki | Wskazówki bezpieczeństwa Korek spustowy znajduje się pod silnikiem Rys. 11 (Rys. 11 – punkt 1). Umieść pod silnikiem odpowiedni zbiornik na zużyty olej i zdejmij korek. Pochyl kosiarkę tak, aby cały olej mógł wypłynąć ze zbiornika. Po wypuszczeniu oleju umieść... -
Page 92: Konserwacja
9. KONSERWACJA PIELĘGNACJA TRAWNIKA W zależności od rodzaju trawnika należy stosować różne sposoby pielęgnacji. Dlatego za każdym razem należy zapoznać się ze wskazówkami podanymi na opakowaniach nasion, dotyczącymi wysokości koszenia, uwzględniającymi warunki wzrostu trawy na danym obszarze. FZR 5611 B... -
Page 93: Konserwacja
Konserwacja Należy pamiętać, że większość trawy składa się ze źdźbła i jednego lub większej ilości liści. W przypadku całkowitego ścięcia liści dojdzie do uszkodzenia trawnika i odnowienie jego wzrostu będzie o wiele trudniejsze. Ogólnie obowiązują następujące wskazówki: – koszenie na zbyt niskim poziomie powoduje naruszenie korzeni i pojawienie się „plam“; –... -
Page 94: Serwis
Wylej całość paliwa ze zbiornika paliwa i karburatora. Odkręć świecę zapłonową i nalej do otworu niewielką ilość oleju silnikowego. Delikatnie pociągnij 2 do 3 razy za rozrusznik. Wytrzyj zewnętrzne powierzchnie czystą ścierką. Przechowuj maszynę w czystym i suchym miejscu. FZR 5611 B... -
Page 95: Dane Techniczne
Dane techniczne 10. DANE TECHNICZNE Silnik XP200 Typ silnika OHV, chłodzony powietrzem, 4-suwowy Moc nominalna 3,5 kW Obroty silnika 2900 obr./min. Pojemność skokowa 196 cm Rozruch Przez pociągnięcie Pojemność zbiornika paliwa 1,0 litra Zalecane paliwo Benzyna - bezołowiowa, min. 95 oktanów Pojemność... -
Page 96: Odstępy Między Przeglądami Okresowymi
Przewody paliwowe Kontrola&czyszczenie X(*) Całkowita kontrola X(*) prewencyjna * przegląd musi przeprowadzić autoryzowany serwis Uwaga! Jeżeli kosiarka jest używana w trudnych warunkach lub w zapylonym środowisku należy wymieniać olej i czyścić fi ltr powietrza w krótszych odstępach. FZR 5611 B... -
Page 97: Wykrywanie I Usuwanie Problemów
Wykrywanie i usuwanie problemów 12. WYKRYWANIE I USUWANIE PROBLEMÓW Problem Prawdopodobna przyczyna Rozwiązanie Przesuń dźwignię ssania na właściwą Klapka ssania jest w niewłaściwej pozycji pozycję Zbiornik paliwa jest pusty Wlej paliwo do zbiornika Filtr powietrza jest zanieczyszczony Wyczyść fi ltr powietrza Nie można Poluzowana świeca zapłonowa Dokręć... -
Page 98: Likwidacja
Uszkodzone części należy oddać do punktu selektywnej zbiórki. Szczegółowych informacji udziela odpowiedni urząd. Ten produkt spełnia wszelkie podstawowe wymogi dyrektyw UE, które go dotyczą. Zastrzegamy sobie możliwość dokonywania zmian tekstu, designu i danych technicznych wyrobu bez uprzedzenia. Tłumaczenie oryginalnej instrukcji obsługi. FZR 5611 B... - Page 101 A FAST Hungary Kft. (2310, Szigetszentmiklós, Kántor u. 10) mint a termék magyarországi im- portőrea jótállási jegyen feltüntetett típusú és gyár- tási számú készülékre jótállást biztosít a fogyasztók számára az alábbi feltételek szerint: 2310, Szigetszentmiklós Kántor u. 10...
