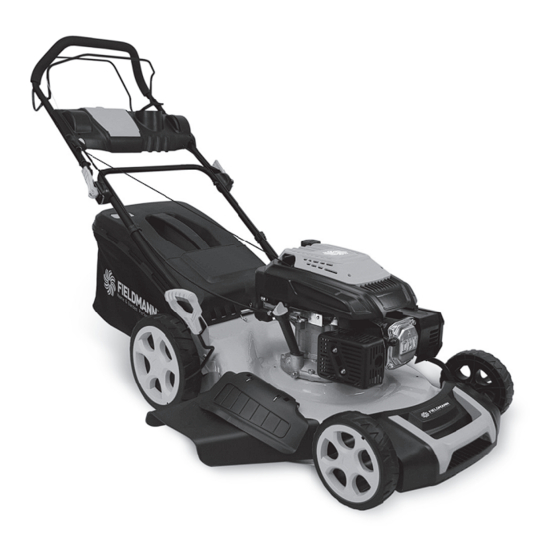

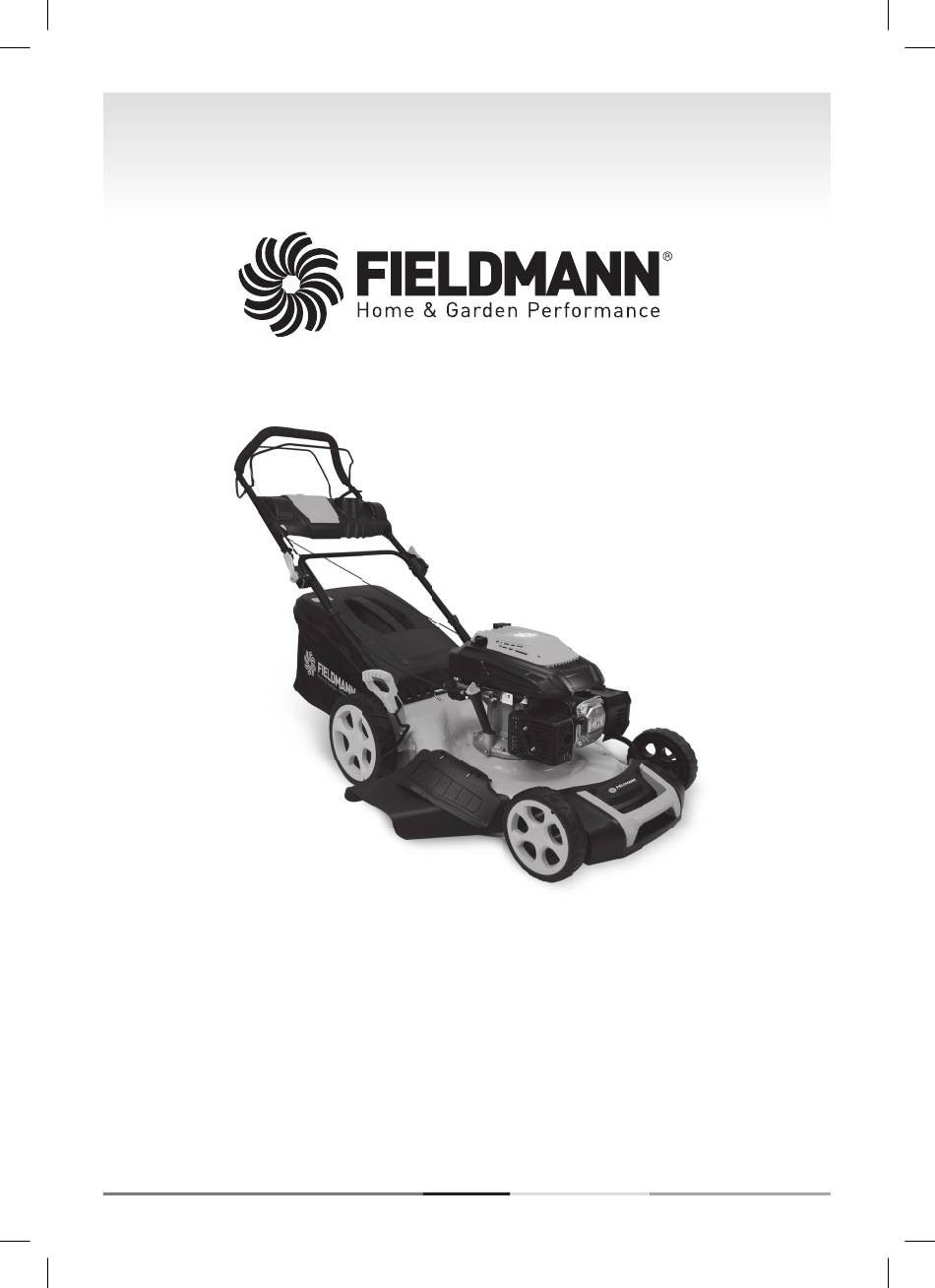

- Page 1 FZR 5115-170B...
- Page 2 English ........................................3 - 18 Čeština........................................19 - 34 Slovenština ......................................35 - 50 Magyarul ......................................51 - 66 Polski .........................................67 - 88 FZR 5115-170B...
-
Page 3: Table Of Contents
Table of Contents Petrol Lawnmower USER’S MANUAL Thank you for purchasing this rotary petrol lawnmower. Before you start using it, please, carefully read this user’s manual and save it for possible future use. TABLE OF CONTENTS 1. GENERAL SAFETY INSTRUCTIONS .........................4 Important safety notice ............................4 Packaging ..................................4 User’s Manual ................................4... -
Page 4: General Safety Instructions
Following the instructions in the included user's manual is a prerequisite for the proper use of the machine. The user's manual also contains operating, maintenance and repair instructions. The manufacturer takes no responsibility for accidents or damages resulting from not following the instructions in this manual. FZR 5115-170B... -
Page 5: Explanation Of Instruction Labels On The Machine
Explanation of instruction labels on the machine 2. EXPLANATION OF INSTRUCTION LABELS ON THE MACHINE Before putting into operation, please carefully read the user's manual. Keep other persons away from the work area. Attention, rotating blades! Protect yourself against the danger of injury to limbs. Emission of toxic gasses. - Page 6 Always maintain a distance from moving parts. Travel along the slope on contours, not up and down. Conforms to all relevant European directives. Petrol is extremely flammable and therefore allow the engine to cool down for 2 minutes before adding more fuel. FZR 5115-170B...
-
Page 7: Description Of The Lawnmower (Fig. 1)
Description of the lawnmower | Assembly/Preparation 3. DESCRIPTION OF THE LAWNMOWER (Fig. 1) 1. Travel lever 2. Start / brake lever Fig. 1 3. Top part of the handle 4. Screws with wing nuts 5. Bottom part of the handle 6. -
Page 8: Assembling The Lawnmower
2. Attach the top part of the handle (Fig. 2 – point 2) to the bottom part of the handle using the included screws with the quick coupler and wing nuts (Fig.2 – point 3). Fig. 2 2. INSTALLING THE HANDLE PANEL Attach the plastic handle panel using the included screws (fig. 3). Fig. 3 FZR 5115-170B... -
Page 9: Assembling The Grass Catcher
Assembling the lawnmower | Before starting the lawnmower 3. ASSEMBLING THE GRASS CATCHER Secure the plastic hooks at the end of the textile part of the grass catcher into the steel frame (fig. 4). Fig. 4 IMPORTANT NOTICE: The grass catcher is equipped with a full indicator. It is a plastic flap at the rear of the grass catcher. -
Page 10: Controlling And Operating The Lawnmower
Caution! A small amount of smoke may be emitted when the engine is started up for the first time as the protective layers in the engine are burnt off. This is completely normal and does not constitute a problem. FZR 5115-170B... -
Page 11: Controlling Travel
Controlling and operating the lawnmower CONTROLLING TRAVEL The travel is controlled using the travel lever (Fig. 7 – point 1). When the lever is pulled to the handle, the lawnmower will start moving. To stop, release the lever. This lawnmower has one constant speed. Fig. -
Page 12: Mulching
If you wish to replace the mowing blade, remove the bolt (Fig. 10). Perform the installation according to the provided picture. Tighten the screw. The tightening torque is 40 Nm. When replacing the the blade, replace the fastening bolt also. Fig. 10 FZR 5115-170B... -
Page 13: Changing The Motor Oil
Controlling and operating the lawnmower | Safety instructions CHANGING THE MOTOR OIL Caution! For this task, we recommend that you contact an authorised service centre. Start up the lawnmover motor for a while to warm Fig. 11 up the oil. Then extract the oil with the FRZ 9050 oil extractor. -
Page 14: Maintenance
It is necessary to always keep in mind that the larger part of grass consists of a stem and one or more leaves. When the leaves are cut off completely, the lawn is damaged and the renewal of growth will be much more difficult. FZR 5115-170B... -
Page 15: Maintenance
Maintenance The following instructions generally apply: – excessively low mowing causes disruption to the roots and subsequently “spotty” appearance; – in summer, mowing must be higher to prevent the soil from drying out; – mowing wet grass may result in a lower efficiency of the blade due to grass catching on the blade and grass being ripped out of the ground;... -
Page 16: Service
Screw out the spark plug and pour a small amount of motor oil into the socket. Gently pull the pull cord 2 to 3 times. Use a clean cloth to clean the exterior surfaces. Store the machine in a clean dry location. FZR 5115-170B... -
Page 17: Technical Specifications
Technical specifications 10. TECHNICAL SPECIFICATIONS Motor RATO RV170-S Engine type OHV, air cooled, 4-stroke Rated power 2.8 kW Engine rpm 3000 rpm Displacement 170 cm Starting Pull cord Fuel tank volume 1.5 litres Recommended fuel Petrol - lead-free, at least 95 octane Oil tank volume 0.5 l Recommended oil... -
Page 18: Disposal
This product meets all the basic requirements of EU directives that apply to it. Changes in the text, design and technical specifications may be made without prior notice and we reserve the right to make these changes. User s manual in the original language. FZR 5115-170B... - Page 19 Obsah Benzínová sekačka na trávu NÁVOD K OBSLUZE Děkujeme vám, že jste si zakoupili tuto zahradní benzínovou rotační sekačku. Než ji začnete používat přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití. OBSAH 1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY ......................20 Důležitá...
-
Page 20: Všeobecné Bezpečnostní Předpisy
Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro obsluhu, údržbu a opravy. Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu. FZR 5115-170B... -
Page 21: Vysvětlení Štítků S Pokyny Na Stroji
Vysvětlení štítků s pokyny na stroji 2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI Před uvedením do provozu si prosím pozorně přečtěte návod k obsluze. Udržujte ostatní osoby mimo pracovní oblast. Pozor, rotující nože! Chraňte se před nebezpečím poranění končetin. Emise toxických plynů. Benzínovou sekačku nepoužívejte v uzavřených či neventilovaných prostorách. - Page 22 Používejte ochranu dýchacích orgánů. Neustále udržujte odstup od pohybujících se dílů. Pohybujte se svahem po vrstevnici, ne nahoru a dolů. Vyhovuje všem příslušným evropským směrnicím. Benzín je extrémně hořlavý a proto před doplňováním paliva nechte motor 2 minuty vychladnout. FZR 5115-170B...
-
Page 23: Popis Sekačky (Obr 1)
Popis sekačky | Sestavení/Příprava 3. POPIS SEKAČKY (Obr 1) 1. Páka pojezdu 2. Spínací / brzdová páka Obr. 1 3. Horní díl madla 4. Šrouby s křídlovou matkou 5. Spodní díl madla 6. Víčko palivové nádrže 7. Kryt vzduchového filtru 8. -
Page 24: Sestavení Sekačky
2. Připojte horní část madla (Obr 2 – bod 2) ke spodní části madla pomocí přiložených šroubů s rychloupínákem a křídlovými matkami (Obr 2 – bod 3). Obr. 2 2. INSTALACE PANELU MADLA Připevněte plastový panel madla pomocí přiložených šroubů (obr 3.) Obr. 3 FZR 5115-170B... -
Page 25: Před Spuštěním Sekačky
Sestavení sekačky | Před spuštěním sekačky 3. SESTAVENI KOŠE Zajistěte plastové háčky zakončení textilní části koše do ocelové konstrukce (obr 4.) Obr. 4 DŮLEŽITÉ UPOZORNĚNÍ: Koš je vybaven ukazatelem zaplnění. Jedná se o plastovou klapku v zadní části koše. Není-li koš zaplněn, klapka je přizvednutá. Při jejím zavření je nutné koš vysypat. 6. -
Page 26: Ovládání A Provoz Sekačky
(Obr 6 – bod 3). Motor by měl nejpozději po 3-4 zataženích naskočit. 3. Motor vypnete uvolněním spínací/brzdové páky. Obr. 6 Upozornění! Po prvním nastartování motoru může dojít k mírnému výskytu kouře z důvodu vypalování ochranných vrstev v motoru. Jedná se o zcela běžnou situaci, která nepředstavuje žádný problém. FZR 5115-170B... -
Page 27: Ovládání Pojezdu
Ovládání a provoz sekačky OVLÁDÁNÍ POJEZDU Pojezd se ovládá pomocí páky pojezdu (Obr 7 – bod 1) Po přitáhnutí páky k madlu se sekačka rozjede. Pro zastavení páku opět uvolněte. Tato sekačka má jednu, konstantní rychlost. Obr. 7 ROZSAH POUŽITÍ BENZÍNOVÉ SEKAČKY Sečení... -
Page 28: Mulčování
Upozornění! Před demontáží nože vypusťte olej ze zásobníku oleje. Chcete-li vyměnit žací nůž, demontujte šroub (Obr 10). Proveďte montáž podle uvedeného obrázku. Dotáhněte šroub. Utahovací moment činí 40 Nm. Při výměně nože současně vyměňte upínací šroub nože. Obr. 10 FZR 5115-170B... -
Page 29: Bezpečnostní Pokyny
Ovládání a provoz sekačky | Bezpečnostní pokyny VÝMĚNA MOTOROVÉHO OLEJE Upozornění! Za tímto účelem doporučujeme kontaktovat autorizované servisní středisko. Na krátkou chvíli nastartujte motor sekačky, tak aby se Obr. 11 olej zahřál. Olej poté odsajte odsávačkou olejů FZR 9050. Doplňte do zásobníku olej typu SAE30 nebo 15W-40. Po vložení... -
Page 30: Údržba
Proto po každé si přečtěte pokyny uvedené v baleních osiv, týkající se výšky sečení vzhledem k podmínkám růstu v dané oblasti. Je třeba mít stále na paměti, že větší část trávy je složena ze stébla a jednoho nebo více listů. Při úplném odseknutí listů dojde k poškození trávníku a obnovení růstu bude mnohem obtížnější. FZR 5115-170B... -
Page 31: Údržba
Údržba Všeobecně platí následující pokyny: – příliš nízké sečení způsobuje narušení kořenů a následně „skvrnitým“ vzhledem; – v létě musí být sečení vyšší, aby se zabránilo vysychání půdy; – sečení mokré trávy může způsobit snížení účinnosti nože následkem zachytávání trávy na noži a vytrhávání... -
Page 32: Servis
Kompletně vylijte palivo z palivové nádrže a karburátoru. Vyšroubujte zapalovací svíčku a nalijte do otvoru malé množství motorového oleje. Jemně potáhněte 2 až 3krát startér. Čistým hadrem vyčistěte vnější plochy. Stroj uskladněte na čistém a suchém místě. FZR 5115-170B... -
Page 33: Technické Údaje
Technické údaje 10. TECHNICKÉ ÚDAJE Motor RATO RV170-S Typ motoru OHV, vzduchem chlazený, 4 taktní Nominální výkon 2,8 kW Otáčky motoru 3000 ot./min Zdvihový objem 170 cm Startování Tahem Objem palivové nádrže 1,5 litru Doporučené palivo Benzín- bezolovnatý, min 95 oktanů Objem olejové... -
Page 34: Likvidace
Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují. Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu. Návod k použití v originálním jazyce. FZR 5115-170B... - Page 35 Obsah Benzínová kosačka na trávu NÁVOD NA OBSLUHU Ďakujeme vám, že ste si kúpili túto záhradnú benzínovú rotačnú kosačku. Skôr ako ju začnete používať, prečítajte si, prosím, pozorne tento návod na obsluhu a uschovajte ho pre prípad ďalšieho použitia. OBSAH 1.
-
Page 36: Všeobecné Bezpečnostné Predpisy
Poznámka: Ak odovzdávate stroj ďalším osobám, odovzdajte ho spoločne s návodom. Dodržiavanie priloženého návodu na obsluhu je predpokladom riadneho používania stroja. Návod na obsluhu obsahuje tiež pokyny na obsluhu, údržbu a opravy. Výrobca nepreberá zodpovednosť za nehody alebo škody vzniknuté následkom nedodržiavania tohto návodu. FZR 5115-170B... -
Page 37: Vysvetlenie Štítkov S Pokynmi Na Stroji
Vysvetlenie štítkov s pokynmi na stroji 2. VYSVETLENIE ŠTÍTKOV S POKYNMI NA STROJI Pred uvedením do prevádzky si, prosím, pozorne prečítajte návod na obsluhu. Udržujte ostatné osoby mimo pracovnej oblasti. Pozor, rotujúce nože! Chráňte sa pred nebezpečenstvom poranenia končatín. Emisia toxických plynov. Benzínovú kosačku nepoužívajte v uzatvorených či neventilovaných priestoroch. - Page 38 Používajte ochranu dýchacích orgánov. Neustále udržujte odstup od pohybujúcich sa dielov. Pohybujte sa svahom po vrstevnici, nie nahor a dole. Vyhovuje všetkým príslušným európskym smerniciam. Benzín je extrémne horľavý a preto pred doplňovaním paliva nechajte motor 2 minúty vychladnúť. FZR 5115-170B...
-
Page 39: Popis Kosačky (Obr. 1)
Popis kosačky | Zostavenie/Príprava 3. POPIS KOSAČKY (Obr. 1) 1. Páka pojazdu 2. Spínacia/brzdová páka Obr. 1 3. Horný diel držadla 4. Skrutky s krídlovou maticou 5. Spodný diel držadla 6. Viečko palivovej nádrže 7. Kryt vzduchového filtra 8. Pumpička nástreku paliva –... -
Page 40: Zostavenie Kosačky
2. Pripojte hornú časť držadla (Obr. 2 – bod 2) k spodnej časti držadla pomocou priložených skrutiek s rýchloupínačom a krídlovými maticami (Obr. 2 – bod 3). Obr. 2 2. INŠTALÁCIA PANELU DRŽADLA Pripevnite plastový panel držadla pomocou priložených skrutiek (obr. 3.) Obr. 3 FZR 5115-170B... -
Page 41: Zostavenie Koša
Zostavenie kosačky | Pred spustením kosačky 3. ZOSTAVENIE KOŠA Zaistite plastové háčiky zakončenia textilnej časti koša do oceľovej konštrukcie (obr. 4.) Obr. 4 DÔLEŽITÉ UPOZORNENIE: Kôš je vybavený ukazovateľom zaplnenia. Ide o plastovú klapku v zadnej časti koša. Ak nie je kôš zaplnený, klapka je nadvihnutá. Pri jej zatvorení je nutné kôš vysypať. 6. -
Page 42: Ovládanie A Prevádzka Kosačky
(Obr. 6 – bod 3). Motor by mal najneskôr po 3 – 4 zatiahnutiach naskočiť. 3. Motor vypnete uvoľnením spínacej/brzdovej páky. Obr. 6 Upozornenie Po prvom naštartovaní motora môže dôjsť k miernemu výskytu dymu z dôvodu vypaľovania ochranných vrstiev v motore. Ide o celkom bežnú situáciu, ktorá nepredstavuje žiadny problém. FZR 5115-170B... -
Page 43: Ovládanie Pojazdu
Ovládanie a prevádzka kosačky OVLÁDANIE POJAZDU Pojazd sa ovláda pomocou páky pojazdu (Obr. 7 – bod 1). Po pritiahnutí páky k držadlu sa kosačka rozbehne. Na zastavenie páku opäť uvoľnite. Táto kosačka má jednu, konštantnú rýchlosť. Obr. 7 ROZSAH POUŽITIA BENZÍNOVEJ KOSAČKY Kosenie so zberom pokosenej trávy do koša na trávu Kosenie so zadným vyhadzovaním pokosenej trávy Kosenie s bočným vyhadzovaním... -
Page 44: Mulčovanie
Upozornenie Pred demontážou noža vypustite olej zo zásobníka oleja. Ak chcete vymeniť žací nôž, demontujte skrutku (Obr. 10). Vykonajte montáž podľa uvedeného obrázka. Dotiahnite skrutku. Uťahovací moment je 40 Nm. Pri výmene noža súčasne vymeňte upínaciu skrutku noža. Obr. 10 FZR 5115-170B... -
Page 45: Bezpečnostné Pokyny
Ovládanie a prevádzka kosačky | Bezpečnostné pokyny VÝMENA MOTOROVÉHO OLEJA Upozornenie Na tento účel odporúčame kontaktovať autorizované servisné stredisko. Na krátku chvíľu naštartujte motor kosačky tak, aby sa Obr. 11 olej zahrial. Olej potom odsajte odsávačkou olejov FZR 9050. Doplňte do zásobníka olej typu SAE30 alebo 15W-40. Po vložení... -
Page 46: Údržba
Pri úplnom odseknutí listov dôjde k poškodeniu trávnika a obnovenie rastu bude omnoho ťažšie. Všeobecne platia nasledujúce pokyny: – príliš nízke kosenie spôsobuje narušenie koreňov a následne „škvrnitý“ vzhľad; – v lete sa musí kosiť vyššie, aby sa zabránilo vysychaniu pôdy; FZR 5115-170B... -
Page 47: Údržba
Údržba – kosenie mokrej trávy môže spôsobiť zníženie účinnosti noža následkom zachytávania trávy na noži a vytrhávania trávnatého porastu; – v prípade mimoriadne vysokej trávy je vhodné vykonať prvé kosenie s maximálnou dovolenou výškou stroja a potom vykonať druhé kosenie až po dvoch alebo troch dňoch. Trávnik bude mať... -
Page 48: Záruka Sa Nevzťahuje
Ak stroj dlhší čas nepoužívate, prístroj uskladnite podľa nasledujúcich pokynov. Predĺžite tak životnosť stroja. Kompletne vylejte palivo z palivovej nádrže a karburátora. Vyskrutkujte zapaľovaciu sviečku a nalejte do otvoru malé množstvo motorového oleja. Jemne potiahnite 2- až 3-krát štartér. Čistou handrou vyčistite vonkajšie plochy. Stroj uskladnite na čistom a suchom mieste. FZR 5115-170B... -
Page 49: Technické Údaje
Technické údaje 10. TECHNICKÉ ÚDAJE Motor RATO RV170-S Typ motora OHV, vzduchom chladený, 4-taktný Nominálny výkon 2,8 kW Otáčky motora 3000 ot./min Zdvihový objem 170 cm Štartovanie Ťahom Objem palivovej nádrže 1,5 litra Odporúčané palivo Benzín – bezolovnatý, min. 95 oktánov Objem olejovej nádrže 0,5 l Odporúčaný... -
Page 50: Likvidácia
Tento výrobok spĺňa všetky základné požiadavky smerníc EÚ, ktoré sa naň vzťahujú. Zmeny v texte, dizajne a technických špecifikáciách sa môžu meniť bez predchádzajúceho upozornenia a vyhradzujeme si právo na ich zmenu. Návod na použitie v originálnom jazyku. FZR 5115-170B... - Page 51 Tartalom Benzines fűnyíró HASZNÁLATI ÚTMUTATÓ Köszönjük, hogy megvásárolta ezt a kerti benzines rotációs fűnyírót. Mielőtt használni kezdi, figyelmesen olvassa el ezt a használati útmutatót és őrizze meg a későbbiekre. TARTALOM 1. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK ......................52 Fontos biztonsági figyelmeztetések ....................... 52 Csomagolás ................................
-
Page 52: Általános Biztonsági Előírások
Megjegyzés: Ha a gépet újabb személynek adja el, az útmutatóval adja át. A használati útmutató utasításainak betartása a gép helyes használatának alapja. A használati útmutató szintúgy tartalmaz utasításokat a kezelésre, karbantartásra és javításra vonatkozóan. A gyártó nem felel az útmutató utasításainak be nem tartásából adódó balesetekért vagy károkért. FZR 5115-170B... -
Page 53: A Gépen Található, Utasításokat Tartalmazó Címkék Magyarázata
A gépen található, utasításokat tartalmazó címkék magyarázata 2. A GÉPEN TALÁLHATÓ, UTASÍTÁSOKAT TARTALMAZÓ CÍMKÉK MAGYARÁZATA Üzembe helyezés előtt figyelmesen olvassa el a használati útmutatót. Másokat tartson távol a munkaterülettől. Vigyázat, forgó kések! Védekezzen a végtagok sérülésének veszélye ellen. Mérgező gázok kibocsátása. A benzines fűnyírót ne használja zárt, vagy nem szellőző... - Page 54 Gondoskodjon a légutak védelméről. Állandóan tartson biztonságos távolságot a mozgó alkatrészektől. Lejtőn a szintvonalak mentén, ne felfelé és lefelé haladjon. Megfelel minden vonatkozó európai irányelvnek. A benzin rendkívül gyúlékony, ezért üzemanyag betöltése előtt hagyja a motort 2 percig hűlni. FZR 5115-170B...
-
Page 55: A Fűnyíró Leírása (1. Ábra)
A fűnyíró leírása | Összeállítás/Előkészítés 3. A FŰNYÍRÓ LEÍRÁSA (1. ábra) 1. A futómű karja 2. Kapcsoló- / fékkar 1. ábra 3. Felső fogantyúrész 4. Csavarok szárnyas anyával 5. Alsó fogantyúrész 6. Az üzemanyagtartály fedele 7. A légszűrő fedele 8. Üzemanyag-befecskendező pumpa –... -
Page 56: A Fűnyíró Összeállítása
2. Csatlakoztassa a fogantyú felső részét (2. ábra – 2. pont) a fogantyú alsó részéhez a mellékelt gyorskioldós csavarok és a szárnyas anyacsavarok segítségével (2. ábra – 3. pont). 2. ábra 2. A FOGANTYÚ-PANEL FELSZERELÉSE Rögzítse a fogantyú műanyag paneljét a mellékelt csavarok segítségével (3. ábra). 3. ábra FZR 5115-170B... -
Page 57: A Kosár Összeállítása
A fűnyíró összeállítása | A fűnyíró bekapcsolása előtt 3. A KOSÁR ÖSSZEÁLLÍTÁSA Rögzítse a kosár textil részének szélein levő műanyag kampókat az acélszerkezethez (4. ábra). 4. ábra FONTOS FIGYELMEZTETÉS: A kosár telítettségjelzővel van ellátva. Ez egy műanyag csapószelep a kosár hátsó részében. Ha a kosár nincs tele, a csapó nyitva van. Ha becsukódik, a kosarat ki kell üríteni. 6. -
Page 58: A Fűnyíró Kezelése És Üzemeltetése
(6. ábra – 3. pont). A motornak legkésőbb 3-4 berántás után be kell indulnia. 3. A motort a kapcsoló- / fékkar elengedésével kapcsolhatja ki. 6. ábra Figyelem! A motor első beindítása után kis mennyiségű füst távozhat, mivel a motor védőrétege leég. Ez normális jelenség, nem jelent hibát. FZR 5115-170B... -
Page 59: A Kerékmeghajtás Kezelése
A fűnyíró kezelése és üzemeltetése A KERÉKMEGHAJTÁS KEZELÉSE A kerékmeghajtás a futómű karjának (7. ábra – 1. pont) segítségével vezérelhető Ha a kart a fogantyú felé húzza, a fűnyíró elindul. A megállításhoz engedje el a kart. Ez a fűnyíró egy, állandó sebességfokozattal rendelkezik. 7. -
Page 60: Mulcsozás
Ha ki szeretné cserélni a vágókést, szerelje le a csavart (10. ábra). Az ábra szerint végezze el a szerelést. Húzza meg a csavart. A meghúzási nyomaték 40 Nm. A kés cseréjekor egyúttal cserélje ki a kés rögzítőcsavarját is. 10. ábra FZR 5115-170B... -
Page 61: Biztonsági Utasítások
A fűnyíró kezelése és üzemeltetése | Biztonsági utasítások OLAJCSERE Figyelem! Javasoljuk, hogy ehhez lépjen kapcsolatba a szakszervizzel. Indítsa be a fűnyíró motorját rövid időre, amíg az olaj 11. ábra felmelegedik. Ezután szívja ki az olajat FZR 9050 olajszívó pumpával. Töltsön a tartályba SAE30 vagy 15W-40 típusú olajat. A nívópálca behelyezése és becsavarása után az olajszintnek a Min. -
Page 62: Karbantartás
Ezért mindig olvassa el a vetőmag csomagolásán található utasításokat, melyek az adott területen való növekedés körülményei között adnak tanácsot a vágási magasságra. Ne feledje, hogy a fűfélék nagy része szárból és egy vagy több levélből áll. A levelek teljes levágása esetén károsodik a gyep, és sokkal nehezebben fog újra nőni. FZR 5115-170B... -
Page 63: Karbantartás
Karbantartás Általánosságban a következő utasítások érvényesek: – a túl alacsony vágás megsérti a gyökereket, aminek a következménye „foltos” megjelenés; – nyáron magasabb vágás szükséges, hogy védje a talajt a kiszáradástól; – nedves fű vágása csökkentheti a kés hatékonyságát, mivel ráragadhat a fű és kiszakíthatja a füves növényzet;... -
Page 64: Szerviz
Teljesen engedje ki az üzemanyagot a tartályból és a karburátorból. Csavarja ki a gyújtógyertyát és a nyílásba öntsön egy kevés motorolajat. Finoman húzza meg az indítókart 2-3-szor. Egy tiszta ronggyal tisztítsa meg a külső felületeket. A gépet tiszta és száraz helyen tárolja. FZR 5115-170B... -
Page 65: Műszaki Adatok
Műszaki adatok 10. MŰSZAKI ADATOK Motor RATO RV170-S A motor típusa OHV, léghűtéses, 4-ütemű Névleges teljesítmény 2,8 kW A motor fordulatszáma 3000 ford./perc Hengerűrtartalom 170 cm Indítás Húzással Az üzemanyagtartály térfogata 1,5 liter Ajánlott üzemanyag Benzin - ólommentes, min. 95-ös oktánszámú Az olajtartály űrtartalma 0,5 l Ajánlott olaj... -
Page 66: Megsemmisítés
A sérült alkatrészeket adja le szelektív gyűjtőhelyen. Tájékozódjon a vonatkozó hivatalnál. Ez a termék teljesíti az összes rá vonatkozó EU irányelv követelményeit. Változtatások a szövegben, a kivitelben és a műszaki jellemzőkben előzetes figyelmeztetés nélkül történhetnek, a módosításra vonatkozó jog fenntartva. Használati útmutató az eredeti nyelven. FZR 5115-170B... - Page 67 Spis treści Spalinowa kosiarka do trawy INSTRUKCJA OBSŁUGI Dziękujemy za zakupienie tej ogrodowej spalinowej kosiarki rotacyjnej. Zanim zaczniesz z niej korzystać, przeczytaj uważnie niniejszą instrukcję obsługi i zachowaj ją do wglądu. SPIS TREŚCI 1. OGÓLNE ZASADY BEZPIECZEŃSTWA ......................68 Ważne instrukcje dotyczące bezpieczeństwa ..................68 Opakowanie ................................
-
Page 68: Ogólne Zasady Bezpieczeństwa
Uwaga: Jeśli przekazujesz maszynę innym osobom, przekaż ją razem z instrukcją. Przestrzeganie załączonej instrukcji obsługi stanowi założenie prawidłowego użycia urządzenia. Instrukcja obsługi zawiera również wskazówki dotyczące obsługi, konserwacji i naprawy. Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe na skutek nieprzestrzegania niniejszej instrukcji. FZR 5115-170B... -
Page 69: Wyjaśnienie Tabliczek Ze Wskazówkami Znajdujących Się Na Maszynie
Wyjaśnienie tabliczek ze wskazówkami znajdujących się na urządzeniu 2. WYJAŚNIENIE TABLICZEK ZE WSKAZÓWKAMI ZNAJDUJĄCYCH SIĘ NA MASZYNIE Przed uruchomieniem urządzenia prosimy o uważne zapoznanie się z instrukcją obsługi. Pozostałe osoby powinny znajdować się poza obszarem pracy. Uwaga, noże rotujące! Unikać ryzyka urazu kończyn. - Page 70 Zachowaj stale odstęp od poruszających się części. Poruszaj się po zboczu wzdłuż poziomic, nie zaś w górę i w dół. Produkt spełnia wszystkie odpowiednie dyrektywy europejskie. Benzyna jest substancją skrajnie łatwopalną, dlatego przed dolaniem paliwa pozostaw silnik na 2 minuty do wystygnięcia. FZR 5115-170B...
-
Page 71: Opis Kosiarki (Rys. 1)
Opis kosiarki | Montaż/Przygotowanie 3. OPIS KOSIARKI (Rys. 1) 1. Dźwignia napędu 2. Dźwignia zapłonu/hamulca Rys. 1 3. Górna część uchwytu 4. Śruby z nakrętką motylkową 5. Dolna część uchwytu 6. Korek zbiornika paliwa 7. Pokrywa filtra powietrznego 8. Pompka wtrysku paliwa 9. -
Page 72: Montaż Kosiarki
2. Połącz górną część uchwytu (Rys. 2 – punkt 2) z dolną częścią uchwytu za pomocą dołączonych śrub szybkozaciskowych i nakrętek motylkowych (Rys. 2 – punkt 3). Rys. 2 2. INSTALACJA PANELU UCHWYTU Za pomocą dostarczonych śrub przymocuj plastikowy panel uchwytu (rys. 3). Rys. 3 FZR 5115-170B... -
Page 73: Zakładanie Kosza
Montaż kosiarki | Przed uruchomieniem kosiarki 3. ZAKŁADANIE KOSZA Przymocuj plastikowe haczyki znajdujące się na zakończeniu tekstylnej części kosza do stalowej konstrukcji (rys. 4). Rys. 4 WAŻNE OSTRZEŻENIA: Kosz jest wyposażony w element sygnalizujący jego napełnienie. Jest to plastikowa klapka znajdująca się w tylnej części kosza. Jeśli kosz nie jest napełniony, klapka jest podniesiona. -
Page 74: Obsługa I Eksploatacja Kosiarki
(Rys. 6 – punkt 3). Silnik powinien się uruchomić najpóźniej po 3-4 pociągnięciach. 3. Aby wyłączyć silnik, zwolnij dźwignię zapłonu/hamulca. Obr. 6 Uwaga! Po pierwszym uruchomieniu silnika może pojawić się niewielka ilość dymu z powodu wypalenia warstw ochronnych silnika. Jest to standardowa sytuacja, która nie sygnalizuje żadnego problemu. FZR 5115-170B... -
Page 75: Obsługa Napędu
Obsługa i eksploatacji kosiarki OBSŁUGA NAPĘDU Do obsługi napędu służy dźwignia napędu (Rys. 7 – punkt 1). Po przyciągnięciu dźwigni do uchwytu kosiarka zacznie jechać. Aby ją zatrzymać, zwolnij ponownie dźwignię. Ta kosiarka dysponuje jedną stałą prędkością. Rys. 7 ZAKRES UŻYCIA KOSIARKI SPALINOWEJ Koszenie z gromadzeniem skoszonej trawy w koszu Koszenie z tylnym wyrzutem skoszonej trawy Koszenie z wyrzutem bocznym... -
Page 76: Mulczowanie
Uwaga! Przed demontażem noża usuń olej ze zbiornika oleju. Aby wymienić nóż tnący, odkręć śrubę (Rys. 10). Dokonaj montażu zgodnie z pokazanym rysunkiem. Dokręć śrubę. Moment dokręcania wynosi 40 Nm. Równocześnie z wymianą noża wymień śrubę dokręcającą nóż. Rys. 10 FZR 5115-170B... -
Page 77: Wymiana Oleju Silnikowego
Obsługa i eksploatacji kosiarki | Wskazówki bezpieczeństwa WYMIANA OLEJU SILNIKOWEGO Uwaga! W celu wymiany filtru powietrza zalecamy skontaktowanie z autoryzowanym serwisem. Na krótką chwilę uruchom silnik kosiarki, aby olej się Obr. 11 rozgrzał. Następnie odessij olej wysysarką do oleju FZR 9050. Dolej do zbiornika olej typu SAE30 lub 15W-40. - Page 78 Kontynuuj pracę dopiero po wyparowaniu rozlanego paliwa i rozproszeniu oparów paliwa. Po uzupełnieniu paliwa dobrze dokręć zakrętkę zbiornika paliwa i zakrętkę kanistra z paliwem. UWAGA: Przed rozpoczęciem konserwacji lub naprawy wyłącz silnik i odłącz świecę zapłonową. FZR 5115-170B...
-
Page 79: Konserwacja
Konserwacja 9. KONSERWACJA PIELĘGNACJA TRAWNIKA W zależności od rodzaju trawnika należy stosować różne sposoby pielęgnacji. Dlatego za każdym razem należy zapoznać się ze wskazówkami podanymi na opakowaniach nasion, dotyczącymi wysokości koszenia, uwzględniającymi warunki wzrostu trawy na danym obszarze. Należy pamiętać, że większość trawy składa się ze źdźbła i jednego lub większej ilości liści. W przypadku całkowitego ścięcia liści dojdzie do uszkodzenia trawnika i odnowienie jego wzrostu będzie o wiele trudniejsze. -
Page 80: Serwis
Wylej całość paliwa ze zbiornika paliwa i karburatora. Odkręć świecę zapłonową i nalej do otworu niewielką ilość oleju silnikowego. Delikatnie pociągnij 2 do 3 razy za rozrusznik. Wytrzyj zewnętrzne powierzchnie czystą ścierką. Przechowuj maszynę w czystym i suchym miejscu. FZR 5115-170B... -
Page 81: Dane Techniczne
Dane techniczne 10. DANE TECHNICZNE Silnik RATO RV170-S Typ silnika OHV, chłodzony powietrzem, 4-suwowy Moc nominalna 2,8 kW Obroty silnika 3000 obr./min. Pojemność skokowa 170 cm Rozruch Przez pociągnięcie Pojemność zbiornika paliwa 1,5 litra Zalecane paliwo Benzyna - bezołowiowa, min. 95 oktanów Pojemność... -
Page 82: Likwidacja
Uszkodzone części należy oddać do punktu selektywnej zbiórki. Szczegółowych informacji udziela odpowiedni urząd. Ten produkt spełnia wszelkie podstawowe wymogi dyrektyw UE, które go dotyczą. Zastrzegamy sobie możliwość dokonywania zmian tekstu, designu i danych technicznych wyrobu bez uprzedzenia. Instrukcja użycia w języku oryginalnym. FZR 5115-170B... - Page 84 Záruční podmínky Záručné podmienky Conditions of guarantee Prodávající poskytuje kupují c ímu na výrobek zá Predávajúci poskytuje kupujúcemu na výrobok This product is warranted for the period of 24 mon ruku trvání 24 měsíců od převzetí výrobku kupu 24 mesiacov záruku od jeho prevzatia kupujúcim. ths from the date of purchase to the end-user.
- Page 85 Jótállási jegy A termék gyártója: FAST ČR, a.s. (U Sanitasu elállásnak nincs helye. A fogyasztó a választott A 151/2003. (IX.22.) Korm.rendeletben meg- 1621, Říčany u Prahy 251 01, Csehország) jogáról másikra térhet át. Az áttéréssel okozott határozott tartós fogyasztási cikk meghibáso- A FAST Hungary Kft.
- Page 86 A kereskedő tölti ki Megnevezés:................................Típus:................ Gyártási szám: ……………………………………………. A termék azonosításra alkalmas részeinek meghatározása (ha alkalmazható):…………………………………… Vásárlást igazoló bizonylat száma:………………………………………………………………………………. A vásárlás (üzembe helyezés) időpontja: 20......hó.....nap. Kereskedő bélyegzője: Kereskedő aláírása: ………………………………… Kereskedő címe: ……………………………………………… Javítás esetén alkalmazandó A kereskedő vagy szerviznél történő közvetlen bejelentés esetén a szerviz tölti ki A jótállási igény bejelentésének időpontja: ……………………………………………………………………….
