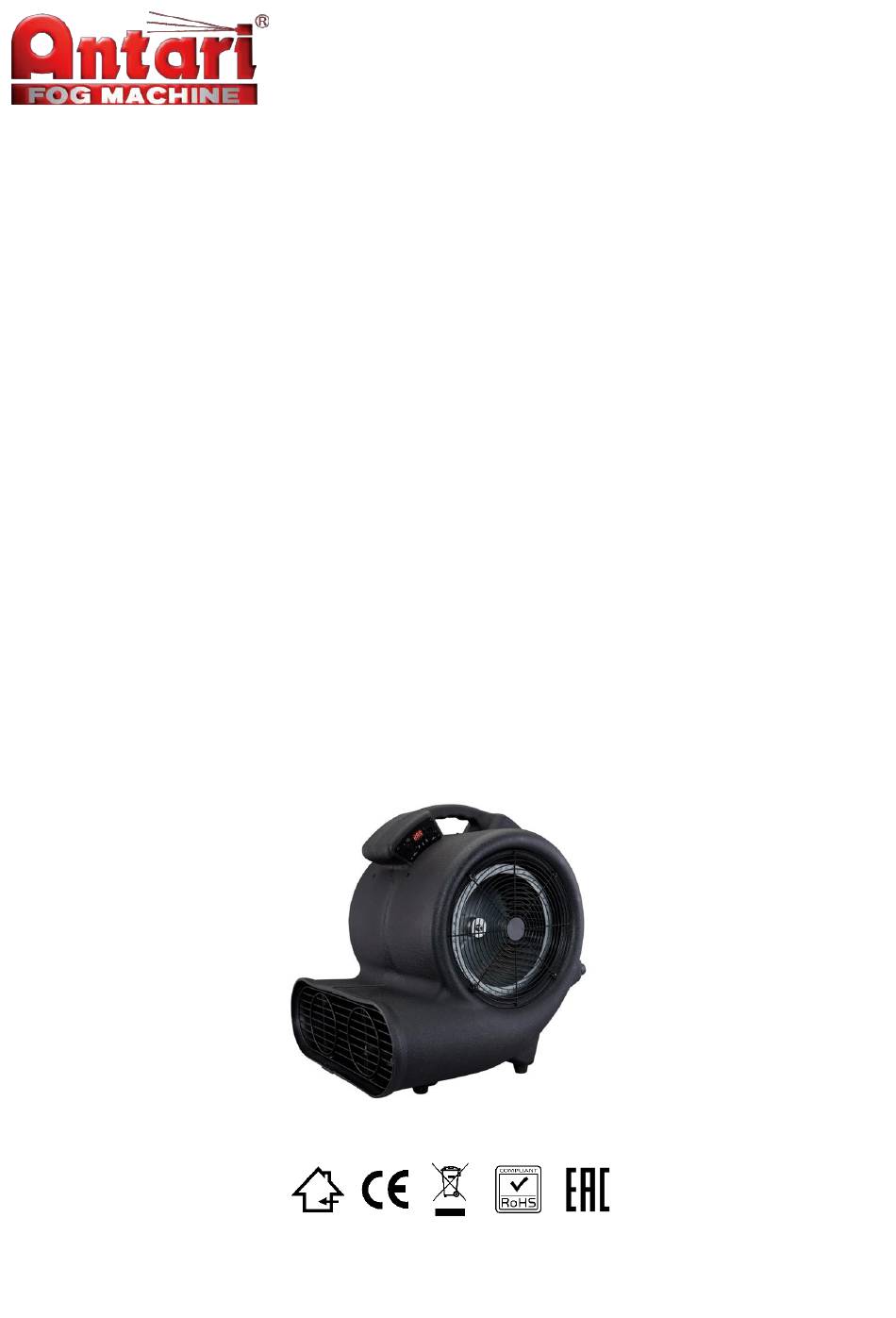

- Page 1 AF-5X/AF-5XR Special Effects Fan User Manual - English -中文 © 2023 Antari Lighting and Effects Ltd.
-
Page 2: Table Of Contents
Introduction ..............................1 Safety Information ............................1 Package Contents & Inspection ........................2 Machine Details ............................3 Technical Label Information ........................3 Setting and Manual Operation ........................3 Control Settings ............................4 DMX Connection ............................4 RDM Function ............................. 5 10. -
Page 3: Introduction
Please make sure the power outlet is not damaged or loose before plug in the power cord. If the power cord is damaged, it must be replaced by Antari or its local dealers, otherwise the warranty will be void. -
Page 4: Package Contents & Inspection
Do not operate the machine in any area with unstable voltage. If you experience strange sound or malfunction, turn off the power and unplug the power cord immediately and contact your local Antari dealer for assistant. Do not contact any moving part. -
Page 5: Machine Details
Machine Details 01. Air Outlet 03. Handle 02. XLR 5-Pin DMX 04. Air Inlet Technical Label Information Please read the technical label information on the back of the machine before operating it. 1. Horsepower 4. Nominal Power Consumption 2. Frequency 5. -
Page 6: Control Settings
Control Settings AF-5X/AF-5XR Special Effects Fan can be operated in the following modes. The machine can only accept 1 type of signal at a time. When using different control modes at the same time, the machine will work according to built- in control priority: ... -
Page 7: Rdm Function
RDM UID value from 1 to 999. 10. W-1 Wireless Transmitter (Optional) W-1 Wireless Remote is an optional accessory for AF-5X Special Effects Fan. If you already purchased the wireless model, it’s ready to use. If you purchase the W-1Wireless Remote afterwards, please follow the instruction below. -
Page 8: Technical Specifications
12. Technical Specifications AF-5X/AF-5XR US Model : AC 100-120V, 50/60Hz 13A Rated Voltage EU Model : AC 220-240V, 50/60Hz 7.5A 1600W Rated Power 0°C – 40°C (32°F – 104°F) Ambient Temp. Range 1743 CFM (High)、1567 CFM (Medium)、1351 CFM (Low) Air Flow 1242 –... -
Page 9: 安全注意事項
中文使用說明書 前言 在操作本機器之前，請務必仔細詳閱本說明書然後請將本說明書放置在機器使用者可隨時查閱之處存放。 此說明書包含如何安全的安裝及操作本機器以及說明所有在機器上的標示。如果您有任何操作上的問題， 請立即聯繫當地的 Antari 經銷商尋求協助。 安全注意事項 危險 若不確實避免這些指示，可能導致嚴重人身傷害甚至死亡。 警告 若不確實遵循這些指示，可能導致嚴重人身傷害甚至死亡。 注意 若不確實注意這些指示，可能導致人身傷害甚至死亡，嚴重程度視情況而定。 危險 請務必使用正確電壓。如果使用錯誤電壓，可能會遭受危險的電擊燒傷或更嚴重的後果。 請務必將機器連結到有保護的電路，並確保有正確地接地，以避免觸電的危險。關於接地方式請參考 第 13 頁附錄 I。 請勿在捆綁電源線的情況下使用，可能會發熱導致火災。 禁止在有易燃氣體、易被水淋、粉塵較多的地方使用風扇。請遠離火源及熱源。 操作機器時請 勿 將 機 器 對 著 人 體 、動物或火 焰使用。 警告... -
Page 10: 包裝內容與檢查
3. The fan is not water-resistant. Avoid water splash. 此風扇沒有防水功能. 避免水花濺到 包裝內容與檢查 在收到機器後，請立即小心地打開包裝紙箱，檢查所有內容，確認您所購買的機型及配件。如果有任何部 件因運輸過程出現損壞或缺少，請立即連絡經銷商，並以原包裝退回檢查。 3.1 包裝內容 AF-5X AF-5XR 1 x AF-5X 特效風扇 1 x AF-5XR 特效風扇 1 x 說明書或掃描機身 QR Code 1 x W-1 無線發射器 1 x 說明書或掃描機身 QR Code 3.2 選配說明 品項... -
Page 11: 技術標籤資訊
02. 頻率 05. 機器流水序號 03. 保險絲規格 06. 說明書 QR CODE 設定與手動操作說明 將機器平放在堅固、平坦、穩定且通風良好的表面上，機器周圍至少應保留 50 公分的空間並確 步驟1. 認附近沒有易燃性物質或可揮發性氣體; 步驟2. 將機器連接電源插座，連接之前，確認機器背後技術標籤上所標示要求功率，是否與電源插座 相符; 步驟3. 啟動機器電源後，當液晶螢幕顯示”Ready”，代表機器可以進行操作; 欲啟動風扇，按下[VOLUME]鍵，然後可以按下 UP/DOWN 鍵調整風扇速度；欲停止風扇，按 步驟4. 下[STOP]; 步驟5. 需關閉機器時，請確認機器已停止運轉，再將電源關閉即可，長時間不使用時請拔除電源線。 控制設定 AF-5X/AF-5XR 特效風扇可以使用下列操作模式，機器每次接受一種訊號。當同時間使用多種訊號時機器 將根據原廠內建訊號的優先順序來進行工作; 手動控制 DMX512 無線控制 7.1 控制面板說明... -
Page 12: Dmx 說明
AF-5X/AF-5XR 特效風扇可以使用機器上的數位控制面板來操作。 按鍵 操作方式 功能 按 瀏覽清單 MENU 按 增加/減少數值 UP/DOWN 7.2 選單說明 選項 敘述 設定 DMX 地址 1-512 啟動/關閉螢幕自動關閉 啟動/關閉手動控制風扇速度 顯示軟體版本 DMX 說明 8.1 DMX 說明 本機器提供一個 XRL 5-Pin 的 DMX 連接頭。PIN 的接點說明如下： **DMX IN 連接頭上有一個保護蓋，操作前，請 用手指撥開即可將其取下。 功能 接地... -
Page 13: Rdm 功能
RDM 功能 AF-5X/AF-5XR 特效風扇配有 RDM 功能。同時長按住[MENU]和[DOWN]按鍵，然後開啟風扇電源，液晶 並閃 3 下，現在即可輸入 RDM UID 數值 1-999。 螢幕會顯示 10. W-1 無線發射器(選配) W-1 無線發射器此為 AF-5X 特效風扇的選購配件。若您採購的版本已含無線功能即已安裝至機器上，可直 接使用。若是後續採購 W-1 無線發射器，請按照下方說明進行安裝與配對。如果遇到任何困難與問題，請 與當地的 Antari 經銷商尋求協助。 10.1 W-1 無線發射器說明 發射器：使用 27A 12V 電池 收發距離：有效距離為 50 公尺，實際收訊狀況根據現場環境 因素而有所不同。... -
Page 14: 保固聲明
XLR 5-PIN(DMX) 連接座 隨附配件 無 選購配件 吊架、W-1 無線發射器 長 558 寬 465 高 578 公釐 (長 21.97 寬 18.31 高 22.76 英寸) 尺寸 17.5 公斤 (38.58 磅) 重量 13. 保固聲明 本公司保證我們的商品在一年內沒有材料和製作缺陷。我們在本保證下的義務和責任僅限於在原廠或當地 授權經銷商進行的維修或更換。我們對不當使用或用於非專門設計目的以外之用途不承擔任何責任。本保 固不適用於以任何方式在原廠或當地授權經銷商外修理、改動或組裝的任何商品，以便我們判斷影響其性 能，沒有受到誤用、疏忽或事故的影響，也沒有違反我們的任何商品操作印刷說明。本公司對於從我們這 邊購買的商品不會允許也不對於使用、銷售或修理任何產品有關的任何類型的任何損失或損害承擔責任。 14. 機器尺寸圖... -
Page 15: Appendix I - Grounding Instruction
Appendix I - Grounding Instruction This appliance must be grounded. In the event of malfunction or breakdown, grounding provides a path of least resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug. - Page 16 C08AF5X01...
