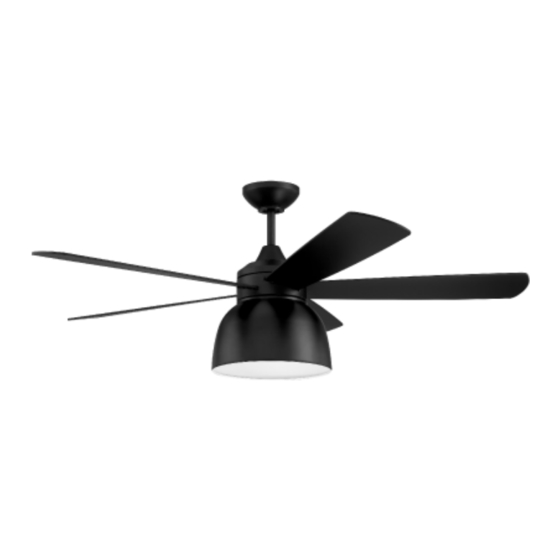

Ventura
Installation Guide
For Model:
VEN52
WARNING:
DC Motor will not
operate until blades
are installed
For
Damp Location
net weight of fan: 14.33 lb (6,50 kg)
READ THESE INSTRUCTIONS AND
SAVE THEM FOR FUTURE USE
Table of Contents:
Safety Tips. pg. 2
Unpacking Your Fan. pg. 3
Parts Inventory. pg. 3
Installation Preparation. pg. 4
Hanging Bracket Installation. pg. 4
Fan Assembly. pgs. 5 - 6
Wiring. pg. 7
Canopy Assembly. pg. 8
Blade Assembly. pg. 8
Light Kit Assembly. pg. 9
Handheld Remote Control Assembly. pg. 10
Automated Learning Process./
Activating Code. pg. 11
Remote/Wall Control Operation. pg. 12
Testing Your Fan. pg. 12
Troubleshooting. pg. 13
Warranty. pg. 13
Parts Replacement. pg. 13
page 1
PRINTED IN CHINA
Advertisement
Chapters
Table of Contents
Related Manuals for Craftmade Ventura
Summary of Contents for Craftmade Ventura
- Page 1 READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE Ventura Installation Guide For Model: VEN52 Table of Contents: Safety Tips. pg. 2 Unpacking Your Fan. pg. 3 Parts Inventory. pg. 3 Installation Preparation. pg. 4 Hanging Bracket Installation. pg. 4 Fan Assembly.
- Page 2 (2) this LED light kit must accept any interference received, including interference that may cause undesired operation. Distributed by: Craftmade, 3901 S. 20th Avenue, DFW Airport, TX 75261; 1800 486-4892 NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all possible conditions and situations that may occur.
- Page 3 1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs. Check against parts inventory that all parts have been included.
- Page 4 blade edge 3. Installation Preparation. inches 7 feet To prevent personal injury and damage, ensure (2.13 m) (76 cm) that the hanging location allows the blades a clearance of 7 feet (2.13m) from the floor and 30 in (76cm) from any wall or obstruction. 12 ft.
- Page 5 stop pin 5. Fan Assembly. set screw Remove hanging ball from downrod provided by hanging ball loosening set screw on hanging ball. Lower hanging ball and remove stop pin and then slide hanging ball off of the downrod. [Refer to diagram 1.] diagram 1 Loosen yoke set screws and nuts at top of motor housing.
- Page 6 5. Fan Assembly. (cont.) With the hanging bracket secured to the outlet box and able to support the fan, you are safety cable loop now ready to hang your fan. Grab the fan wood ceiling firmly with two hands. Slide downrod through joist opening in hanging bracket and let hanging ball rest on the hanging bracket.
- Page 7 6. Wiring. WARNING: Turn off circuit breakers to current fixture white supply wire from breaker panel and be sure switch is turned to ground the OFF position. (green or bare) black supply wire CAUTION: Be sure outlet box is properly grounded and that a ground wire (GREEN or Bare) is present.
- Page 8 7. Canopy Assembly. Locate 2 screws on underside of hanging bracket and remove screw closest to the open end of the hanging bracket. Partially loosen the other screw. Lift canopy to hanging bracket. Place rounded part of slotted hole in canopy hanging bracket over loosened screw in hanging bracket and push up.
- Page 9 9. Light Kit Assembly. Remove 1 screw from motor plate on underside of motor and partially loosen the other 2 screws. Align slotted holes in shade with loosened screws in motor plate, allowing motor housing molex plugs from motor housing to come motor plate through hole in middle of shade.
- Page 10 10. Handheld Remote Control Assembly. IN ORDER TO USE THE HANDHELD REMOTE remote CONTROL, PLEASE CONTINUE WITH SECTION 10 control cover for remote control assembly instructions. If you have already installed the wall control but do not wish to use the handheld remote control, please proceed to Section 11.
- Page 11 11. Automated Learning Process./Activating Code. CAUTION: The wall and/or handheld remote wall control control can be programmed to multiple receivers or fans. If this is not desired, turn wall switch off to any other programmable receiver or fan. I I I Restore electrical power and then, if using wall control, set slider switch on wall control to the ON position.
- Page 12 12. Remote/Wall Control Operation. handheld wall control remote control IMPORTANT: Handheld remote control and wall control must be I I I SYNCHRONIZED with fan in order to properly function. Fan SPEED buttons -1: Use to control the ceiling fan speed 1-6 Fan OFF button - 2: Use to turn the fan off REVERSE function button - 3:...
- Page 13 Service at 1-800-486-4892 to arrange for return of fan. 1. Check power to wall switch/wall control. Return fan, shipping prepaid, to Craftmade. We will repair 2. Verify that wall control is wired properly. or ship you a replacement fan, and we will pay the return 3.
-
Page 14: Table Of Contents
LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES POUR USAGE FUTUR Ventura Guide d'installation Pour le modèle : VEN52 Table des Matières : Conseils de sécurité. p. 2 Déballage de votre ventilateur. p. 3 Contenu de l’emballage. p. 3 Préparation de l'installation. p. 4 Installation du support de suspension. - Page 15 Distribué par : Craftmade, 3901 S. 20th Avenue, DFW Airport, TX 75261; 1800 486-4892 REMARQUE : Les mesures et consignes de sécurité importantes de ce manuel ne sont pas destinées à couvrir toutes les conditions et situations possibles.
-
Page 16: Déballage De Votre Ventilateur
1. Déballage de votre ventilateur. Ouvrir l'emballage avec précaution. Retirer toutes les pièces des inserts en polystyrène. Retirer le carter moteur et le placer sur une pièce de tapis ou de polystyrène afin de ne pas endommager la finition. Ne pas jeter le carton ou les pièces de polystyrène pour le cas où... -
Page 17: Préparation De L'installation
3. Préparation de l'installation. Bord de pale Pour éviter les blessures corporelles et les 76 cm dommages, assurez-vous que l’emplacement de (30 pouces) suspension accorde aux pales un dégagement de 2,13 m (7 pieds) 2,13 m (7 pi) du sol et de 76 cm (30 po) de tout mur ou obstruction. -
Page 18: Groupe Ventilateur. Pgs
goupille d’arrêt 5. Groupe ventilateur. vis de fixation Retirez la rotule de suspension de la tige de suspension fournie en desserrant la vis de fixation située sur la rotule rotule de suspension de suspension. Glissez la rotule de suspension vers le bas et retirez la goupille d'arrêt puis retirez la rotule de suspension de la tige de suspension. - Page 19 5. Groupe ventilateur. (Suite) Une fois le support de suspension solidement fixé sur la boîte de sortie et prêt à maintenir le solive de plafond ventilateur, vous pouvez suspendre votre en bois boucle de ventilateur. Saisissez le ventilateur fermement câble sécurité avec deux mains.
-
Page 20: Câblage
6. Cablâge. AVERTISSEMENT : Coupez l'alimentation électrique du luminaire en place au niveau des coupe-circuits du fil d'alimentation blanc terre panneau électrique et assurez-vous (vert ou dénudé) que l'interrupteur est bien en position OFF (ARRÊT). fil d'alimentation noir ATTENTION : Assurez-vous que la boîte de sortie est correctement reliée à... -
Page 21: Montage De La Garniture
7. Montage de la garniture. Repérez 2 vis de montage sur la face inférieure du support de suspension et déposez la vis la plus proche de l'extrémité ouverte du support de suspension. Desserrez partiellement l'autre vis. Levez la garniture pour l'amener jusqu'au support support de de suspension. -
Page 22: Montage Du Kit D'éclairage
9. Montage du kit d’éclairage DEL. Retirez 1 vis de la plaque du support moteur située sur la face inférieure du moteur et desser- carter moteur rez partiellement les 2 autres vis. Alignez les trous oblongs de l’abat-jour sur les vis desserrées de la plaque moteur, de façon à... -
Page 23: Module De Commande À Distance Portatif
10. Assemblage du module de commande à distance portatif. couvercle de commande à distance AFIN D'UTILISER LE MODULE DE TÉLÉCOMMANDE, VEUILLEZ PASSER À LA SECTION 10 pour les instructions d'assemblage de la télécommande. Si vous avez déjà installé la commande murale mais ne souhaitez pas utiliser le module de télécommande, veuillez passer à... -
Page 24: Processus D'apprentissage Automatisé / Activation Du Code
11. Processus d'apprentissage automatisé / Activation du code. ATTENTION : Le module de télécommande et/ou la commande murale peuvent être programmés de telle sorte qu'il/elle contrôle plusieurs récepteurs ou ventilateurs. Si vous ne souhaitez pas programmer commande d'autres récepteurs ou ventilateurs programmables, murale mettez l'interrupteur mural de ceux-ci en position arrêt. -
Page 25: Utilisation De La Commande À Distance / Murale
12. Utilisation de la commande à distance / murale. commande à distance portative commande murale IMPORTANT : Les commandes à distance portative et III IV murale doivent être SYNCHRONISÉES avec le ventilateur afin de fonctionner correctement. Boutons de commande VITESSE du ventilateur 1 : Utilisez pour contrôler la vitesse du ventilateur de 1 à... -
Page 26: Dépannage
Craftmade prendra en charge les frais Section 11 (page 11). d'envoi pour le retour. GARANTIE LIMITÉE de 6 ANS à VIE : CRAFTMADE procédera Problème : Kit d'éclairage ne s'allume pas. à la réparation du ventilateur, sans frais de main d'œuvre... - Page 27 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACION FUTURA Ventura Guía de instalación Para modelo: Índice de materias: VEN52 Sugerencias de seguridad. Pág. 2 Desempaquetado del ventilador. Pág. 3 Inventario de piezas. Pág. 3 Preparación para la instalación. Pág. 4 Instalación del soporte de montaje. Pág. 4 Ensamblaje del ventilador.
-
Page 28: Sugerencias De Seguridad. Pág
Distribuido por: Craftmade, 3901 S. 20th Avenue, DFW Airport, TX 75261; 1800 486-4892 NOTA: No se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar todas las condiciones y situaciones posibles que puedan ocurrir. -
Page 29: Desempaquetado Del Ventilador. Pág
1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación. -
Page 30: Preparación Para La Instalación. Pág
3. Preparación para la instalación. Para prevenir daño corporal y otros daños, estar seguro borde del aspa de que el lugar en donde va a colgar el ventilador le 76 cm permite un espacio libre de 2,13 m (7 pies) entre las puntas de las aspas y el piso y 76 cm (30 pulg.) entre las 2,13 m pulg.) -
Page 31: Ensamblaje Del Ventilador. Págs
perno de tope 5. Ensamblaje del ventilador. tornillo de fijación Quitar la bola que sirve para colgar del tubo provisto aflojando el tornillo de fijación de la bola que sirve para bola que colgar. Bajar la bola que sirve para colgar y sacar el perno sirve para de tope y luego quitar la bola que sirve para colgar colgar... - Page 32 5. Ensamblaje del ventilador. (cont.) Ya que esté sujetado el soporte de montaje a la caja bucle del cable de salida y capaz de apoyar el ventilador, usted está de seguridad listo para colgar el ventilador. Agarrar el ventilador firmemente con las dos manos. Deslizar el tubo por viga de madera la abertura del soporte de montaje y dejar que se...
-
Page 33: Instalación Eléctrica. Pág
6. Instalación eléctrica. ADVERTENCIA: apagar los cortacircuitos en el panel de electricidad que suplen corriente a la caja de alambre conductor blanco toma de tierra salida y asegurarse de que el interruptor de luz esté (verde o pelada) APAGADO. alambre conductor negro PRECAUCION: asegurarse de que la caja de salida esté... -
Page 34: Colocación De La Cubierta Decorativa. Pág
7. Colocación de la cubierta decorativa. Localizar los 2 tornillos en la parte inferior del soporte de montaje y quitar el tornillo que está localizado más cerca del extremo abierto del soporte de montaje. Aflojar parcialmente el otro tornillo. Elevar la cubierta decorativa hasta el soporte de montaje. -
Page 35: Instalación Del Juego De Luz. Pág
9. Instalación del juego de luz. Quitar 1 tornillo de la placa del motor en el lado inferior del motor y parcialmente aflojar los otros 2 tornillos. Alinear los agujeros con ranura en la pantalla con los bastidor del motor tornillos aflojados en la placa del motor, dejando que las conexiones molex del placa del motor... -
Page 36: Ensamblaje Del Control Remoto De Mano. Pág
10. Ensamblaje del control remoto de mano. cubierta del control remoto PARA PODER UTILIZAR EL CONTROL REMOTO DE MANO, SEGUIR CON LA SECCION 10 para armar el control remoto. Si ya se instaló el control de pared pero no desea utilizar el control remoto de mano, pasar a la sección 11. -
Page 37: Proceso De Aprendizaje Automático./ Activar El Código. Pág
11. Proceso de aprendizaje automático./Activar el código. PRECAUCIÓN: se puede programar el control de pared/control remoto de mano para usar con varios control de pared receptores o ventiladores. Si no desea hacer esto, apagar el interruptor de cualquier otro receptor o ventilador programable. - Page 38 12. Funcionamiento del control remoto/de pared. control remoto de mano control de pared IMPORTANTE: Hay que SINCRONIZAR el I I I control remoto de mano y el control de pared con el ventilador para que funcionen correctamente. Botones de VELOCIDAD del ventilador -1: usar para controlar la velocidad del ventilador de 1- 6 Botón de APAGADO -2: usar para apagar el ventilador...
-
Page 39: Localización De Fallas. Pág
Craftmade. Nosotros repararemos el motor al comprador o le enviaremos uno de reemplazo Problema: el juego de luz no se ilumina. y Craftmade pagará los gastos de envío de regreso. Soluciones: GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA: 1.
