Bedienungsanleitung
User Manual
LED SL-400 DMX Search Light
DMX-gesteuerter Verfolgerscheinwerfer mit leistungsstarker 300-W-WW-LED
DMX controlled follow spot with a powerful 300 W WW LED
STAND
DMX
ALONE
No. 51787320
www.eurolite.de
COB
WARM WHITE
LED
LED
1/24
00112333, Version 1.1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LED SL-400 and is the answer not in the manual?

Questions and answers

Related Manuals for EuroLite LED SL-400

Summary of Contents for EuroLite LED SL-400

  • Page 1 SL-400 DMX Search Light Bedienungsanleitung User Manual LED SL-400 DMX Search Light DMX-gesteuerter Verfolgerscheinwerfer mit leistungsstarker 300-W-WW-LED DMX controlled follow spot with a powerful 300 W WW LED STAND WARM WHITE ALONE No. 51787320 www.eurolite.de 1/24 00112333, Version 1.1...
  • Page 2 2/24 00112333, Version 1.1...

  • Page 3: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51787320 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/24 00112333, Version 1.1...

  • Page 4: Einführung

    BEDIENUNGSANLEITUNG LED SL-400 DMX Search Light GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe.

  • Page 5: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Projektor, mit dem sich dekorative Lichteffekte erzeugen lassen.
  • Page 6 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +40 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 50°C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen. •...

  • Page 7: Gerätebeschreibung

    GERÄTEBESCHREIBUNG 1. Linse 2. Feststellschrauben 3. Montagebügel 4. Zoomknopf 5. Fokusknopf 6. Lüftungsschlitze 7. An/Aus-Schalter, Spannungsversorgungseingang und Sicherungshalter untereinander auf der Gerätehinterseite 8. Control Panel Control Panel und Geräterückseite: 9. Farbtasten 10. LED An/Aus 11. CTB/CMY-Fader: Convert-to-blue, Cyan, Magenta, Gelb 12.

  • Page 8: Installation

    INSTALLATION Bitte beachten Sie: Alle an einem Stativ angebrachten Geräte, Lichteffekte und Traversen müssen zusätzlich mit einer zweiten Sicherung versehen werden! 1. Setzen Sie einen passenden Traversenadapter oder TV Zapfen am oberen Stativende auf und ziehen Sie ihn mit der Feststellschraube fest. 2.

  • Page 9: Bedienung

    BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED SL-400 DMX Search Light den Betrieb auf. Der Netzschalter befindet sich rechts des Bedienpanels. Während des Reset von 30 Sekunden justieren sich die Motoren aus und das Gerät ist danach betriebsbereit.

  • Page 10: Dmx-Betrieb

    DMX-Betrieb DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 6 Steuerkanäle. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX-Startadresse für den ersten DMX-Kanal eingestellt werden. Die Startadresse ist abhängig von Ihrem DMX-Controller. Lesen Sie hierzu die Dokumentation des Geräts.

  • Page 11: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linse sollte sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch.

  • Page 12: Technische Daten

    Best.-Nr. 59007120 EUROLITE STV-150A Verfolger-Stativ Best.-Nr. 59007121 EUROLITE STV-200 Verfolgerstativ, Edelstahl Best.-Nr. 59007123 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik Best.-Nr. 30227810 SOMMER CABLE DMX Kabel XLR 3pol 3m schwarz Hicon Best.-Nr.
  • Page 13 13/24 00112333, Version 1.1...

  • Page 14: Introduction

    USER MANUAL LED SL-400 DMX Search Light DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture.

  • Page 15: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • This device is an LED projector for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g.
  • Page 16 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +40°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 50°C during use. Avoid contact by persons and materials. •...

  • Page 17: Description Of The Device

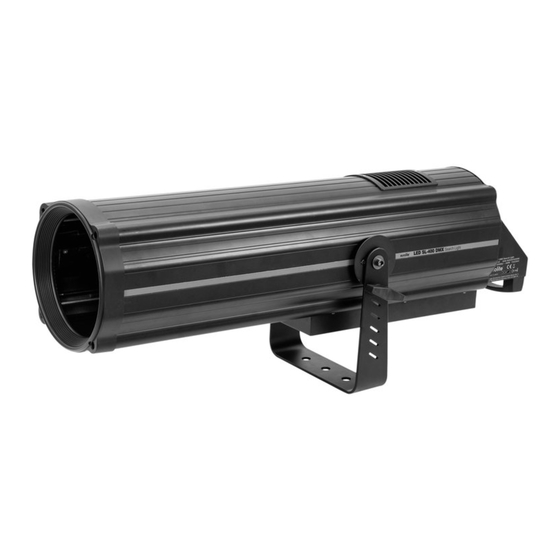

    DESCRIPTION OF THE DEVICE 1. Lens 2. Fixation screws 3. Mounting bracket 4. Zoom knob 5. Focus knob 6. Ventilation slots 7. On/Off switch, power in and fuse holder on the rear of the housing 8. Control panel Control Panel: 9.

  • Page 18: Installation

    INSTALLATION Please note: All devices, lighting effects and crossbeams attached on a stand must be secured with a secondary attachment! 1. Attach an appropriate adapter or TV-adapter to the top end of the stand and fasten it with the fixation screw.

  • Page 19: Operation

    OPERATION After you connected the effect to the mains, the LED SL-400 DMX Search Light starts running. The power switch is on the right side of the panel. During the reset of 30 seconds, the motors are trimmed and the device is ready for use afterwards.

  • Page 20: Dmx Operation

    DMX operation Setting the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 6 control channels. To be able to operate the device with a DMX controller, the DMX starting address must be set for the first DMX channel.

  • Page 21: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lens, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth.

  • Page 22: Technical Specifications

    EUROLITE STV-20 Follow Spot Stand No. 59007120 EUROLITE STV-150A Follow Spot Stand No. 59007121 EUROLITE STV-200 Follow Spot Stand, Stainless Steel No. 59007123 EUROLITE DMX cable XLR 3pin 3m black No. 3022785H PSSO DMX cable XLR 3pin 3m black Neutrik No.
  • Page 24 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00111142 Version 1.1 Publ. 09/04/2018...
