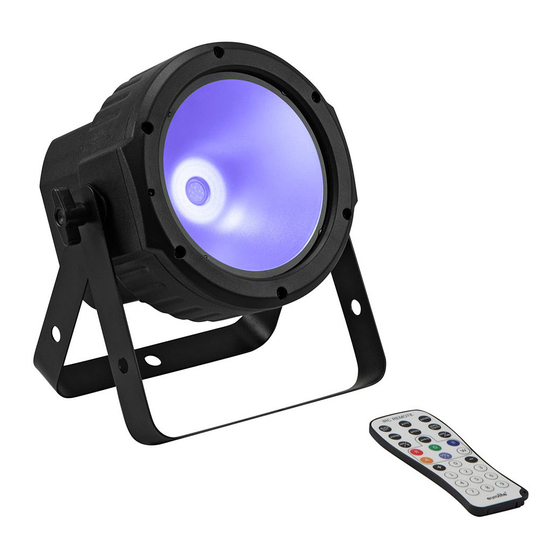

- Page 1 SLS-30 COB QCL Floor Bedienungsanleitung User Manual LED SLS-30 COB QCL Floor LED-Floorspot mit RGBW-Farbmischung, inkl. IR-Fernbedienung LED floor spot with RGBW color mixing, incl. IR remote control STAND MASTER REMOTE RGBW STROBE SLAVE ALONE CONTROL No. 51915301 www.eurolite.de...
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51915301 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/32 00125967, Version 1.0... -
Page 3: Einführung
DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich • 3, 4, 5, 6 oder 9 DMX-Kanäle wählbar • DMX- und Netzanschlüsse optimiert für einfaches Verkabeln • Kompatibel zu QuickDMX - das Funk-DMX-System von Eurolite • Phantomgespeiste USB-Buchse für QuickDMX-Empfänger (Zubehör) • Schwenkbarer Montagebügel •... -
Page 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Projektor, mit dem sich dekorative Lichteffekte erzeugen lassen. - Page 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
-
Page 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG (1) Stand- und Montagebügel (8) DMX-Eingang (2) Feststellschraube (9) Bedientasten mit LED-Anzeige (3) 30-W-RGBW-LED (10) Mikrofon (4) Infrarotsensor für die Fernbedienung (11) Netzausgang (5) Netzanschluss (12) USB-Buchse für QuickDMX-Funkempfänger (6) Sicherungshalter (13) DMX-Ausgang (7) Fangseilöse 6/32 00125967, Version 1.0... -
Page 7: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Page 8: Anschlüsse
ANSCHLÜSSE Gerät 3 Gerät 2 Gerät 1 Startadresse 19 Startadresse 10 Startadresse 1 DMX-Controller Program Chase32 Step100 DMX512-Ansteuerung Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. -
Page 9: Netzanschluss
Netzanschluss Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. -
Page 10: Bedienung
Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR-7 oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. - Page 11 Musiksteuerung Durch das integrierte Mikrofon lassen sich die integrierten Showprogramme im Rhythmus der Musik (bei deutlichem Bassschlag) optimal mit dem Gerät wiedergeben. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Soun anzeigt. Bestätigen Sie mit der Taste ENTER.
-
Page 12: Fernbedienung
Fernbedienung IR-7 Das Gerät muss für die Ansteuerung per Fernbedienung aktiviert werden. Wählen Sie dazu im Menüpunkt InFr die Einstellung on. Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen Fernbedienung und Sensor muss Sichtverbindung bestehen. In der DMX- und der Slave-Betriebsart sind die Funktionen der Fernbedienung deaktiviert. - Page 13 Hinweis: Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron. Funktionen im DMX-Betrieb 3-Kanal-Modus Kanal Wert...
- Page 14 070 – 079 Musikgesteuertes Programm 2 080 – 089 Musikgesteuertes Programm 3 090 – 099 Musikgesteuertes Programm 4 100 – 255 Musikgesteuertes Programm 5 Automatikbetrieb/ Musiksteuerung 000 – 255 Ablaufgeschwindigkeit langsam > schnell Ablauf- geschwindigkeit 6-Kanal-Modus Kanal Wert Funktion 000 – 255 Rot 0-100% 000 –...
-
Page 15: Reinigung Und Wartung
Automatikbetrieb/ 010 – 019 Auto Programm 1 Musiksteuerung 020 – 029 Auto Programm 2 Interne 030 – 039 Auto Programm 3 Programme 040 – 049 Auto Programm 4 050 – 059 Auto Programm 5 060 – 069 Musikgesteuertes Programm 1 070 –... -
Page 16: Technische Daten
1 x Knopfzelle 3,0 V CR2025 Lithium-Mangan eingebaut Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil AG-5 3x600mm bis 5kg sil Best.-Nr. 58010360 EUROLITE DMX Kabel XLR 3pol 5m sw Best.-Nr. 3022785K PSSO DMX Kabel XLR 3pol 5m sw Neutrik Best.-Nr. -
Page 17: Introduction
Stepless RGBW color blend, color change, color fade, dimmer and strobe effect • Addressing and setting via control panel with 4-digit LED display • Convenient wireless control via included IR remote control EUROLITE IR-7 • Sound-control via built-in microphone with adjustable microphone sensitivity •... -
Page 18: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is an LED projector for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g. - Page 19 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 55°C during use. Avoid contact by persons and materials. •...
-
Page 20: Description Of The Device
DESCRIPTION OF THE DEVICE (1) Mounting/stand bracket (8) DMX input (2) Fixation screw (9) LED display and operating buttons (3) 30 W RGBW LED (10) Microphone (4) Infrared sensor for the remote control (11) Power output (5) Power input (12) USB port for QuickDMX wireless receive (6) Fuse holder (13) DMX output (7) Safety rope... -
Page 21: Installation
INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be placed on the floor by unfolding the brackets or fastened to a truss or similar rigging structure. -
Page 22: Connections
CONNECTIONS Device 1 Device 2 Device 3 Start Address 10 Start Address 1 Start Address 19 DMX Controller Program Chase32 Step100 DMX512 control A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection. -
Page 23: Power Supply
Power supply The device uses an auto-range power supply that accepts input voltages between 100 und 240 volts. Connect the device via the mains cable to a grounded mains socket. Thus the unit is switched on. To switch off the unit, disconnect the power plug. Do not connect the unit to the mains voltage via a dimmer. -
Page 24: Operation
The operating modes can be selected by means of the display and the control buttons. All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board and the EUROLITE IR-7 remote control or in DMX-controlled mode via any commercial DMX controller. - Page 25 Sound control Via the integrated microphone the unit can perfectly reproduce the show programs to the rhythm of the music (sufficient bass provided). Press the MENU button so many times until Soun is indicated in the display. Confirm with the ENTER button.
-
Page 26: Remote Control
Remote control IR-7 The device must be activated for remote control. For this, set menu item InFr to on. When actuating a button, always direct the remote control towards the sensor. There must be no obstacles between remote control and the sensor. Button Function BLACKOUT... - Page 27 Note: Please make sure that you do not have any overlapping channels in order to control each device correctly and independently from any other fixture on the DMX chain. If several devices are addressed similarly, they will work synchronically. Functions in DMX mode 3-channel mode Channel Value...
- Page 28 060 – 069 Sound program 1 070 – 079 Sound program 2 080 – 089 Sound program 3 090 – 099 Sound program 4 100 – 255 Sound program 5 Running speed 000 – 255 Auto and Sound progam speed, slow > fast for Auto- and Sound Program 6-channel mode...
-
Page 29: Cleaning And Maintenance
000 – 009 No function 010 – 019 Auto program 1 020 – 029 Auto program 2 030 – 039 Auto program 3 040 – 049 Auto program 4 Auto mode/ 050 – 059 Auto program 5 Sound control Internal 060 –... -
Page 30: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz Power consumption: 25 W Protection class: Protection grade: IP20 LED: Wash effect 1 x COB (chip-on-board) 30 W 4in1 QCL RGBW (homogenous color mix) Fuse: T1A, 250V Flash rate: 0 - 20 Hz DMX channels: 3: 4: 5: 6: 9 DMX input:... -
Page 31: Accessories
Accessories EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond AG-5 3x600mm up to 5kg sil No. 58010360 EUROLITE DMX cable XLR 3pin 5m bk No. 3022785K PSSO DMX cable XLR 3pin 5m bk Neutrik No. 30227812 OMNITRONIC IEC Extension 3x1.0 5m bk No. - Page 32 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00110562 Version 1.0 Publ. 15/01/2020...
