Summary of Contents for EuroLite LED FE-1750
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51741083 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/32 00116304, Version 1.0... -
Page 3: Einführung
Adressierung und Einstellungen über Steuereinheit mit 4-stelliger LED-Anzeige • Bequeme Fernsteuerung per mitgelieferter IR-Fernbedienung EUROLITE IR-7 • Musiksteuerung über eingebautes Mikrofon mit einstellbarer Mikrofonempfindlichkeit • Kompatibel zu QuickDMX - das Funk-DMX-System von Eurolite • Phantomgespeiste USB-Buchse für Quick-DMX-Empfänger (Zubehör) • DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich •... -
Page 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen Laserprojektor, mit dem sich dekorative Lichteffekte erzeugen lassen. - Page 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 65 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
-
Page 6: Umweltschutz
Wichtige Hinweise für Lasergeräte GEFAHR! Nicht in den Laserstrahl blicken. Den Laserstrahl nicht mit optischen Instrumenten wie Lupen oder Ferngläsern betrachten. Laserstrahlung kann zu Augen- und/oder Hautverletzungen führen. Alle Schutzmaßnahmen für den sicheren Betrieb dieses Lasers müssen unbedingt eingehalten werden. Unbedingt einzuhaltende Schutzmaßnahmen •... -
Page 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG Washlight mit RGB+UV-LEDs (10) Feststellschraube Strobe-Ring mit kaltweißen LEDs (11) DMX-Eingang Derby mit RGBAW+UV-LEDs (12) DMX-Ausgang Infrarotsensor für die Fernbedienung (13) Mikrofon Laseraustrittsöffnung (14) Fangseilöse Montagebügel (15) Netzdurchschleifausgang Gehäuse (16) Sicherungshalter Display mit Bedientasten (17) Netzanschluss USB-Buchse für QuickDMX-Empfänger 7/32 00116304, Version 1.0... -
Page 8: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Page 9: Drahtlose Dmx-Übertragung Mit Quickdmx
Belegung der XLR-Verbindung: Drahtlose DMX-Übertragung mit QuickDMX Das Gerät verfügt über einen weiteren DMX-Eingang für einen QuickDMX-Empfänger (separat erhältliches Zubehör). Über diesen Anschluss lässt sich ein DMX-Steuersignal drahtlos auf das Gerät übertragen. Der Anschluss ist als USB-Buchse ausgeführt, die die benötigte Betriebsspannung von 5 V für den Empfänger zur Verfügung stellt. -
Page 10: Bedienung
Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR-7 oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. -
Page 11: Standalone-Betrieb
Standalone-Betrieb Automatikbetrieb Im Automatikbetrieb stehen verschiedene 7 Showprogramme zur Verfügung, die mit einer einstellbaren Geschwindigkeit ablaufen. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Auto anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie das gewünschte Showprogramm mit den Tasten UP und DOWN. Bestätigen Sie mit der Taste ENTER. -
Page 12: Fernbedienung
Fernbedienung IR-7 Das Gerät muss für die Ansteuerung per Fernbedienung aktiviert werden. Wählen Sie dazu im Menüpunkt InFr die Einstellung on. Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen Fernbedienung und Sensor muss Sichtverbindung bestehen. In der DMX- und der Slave-Betriebsart sind die Funktionen der Fernbedienung deaktiviert. -
Page 13: Dmx-Betrieb
DMX-Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 13 Steuerkanäle. Es kann aber auch in einen Modus mit 4 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX-Startadresse für den ersten DMX-Kanal eingestellt werden. - Page 14 Funktionen im 13-Kanal-Modus Kanal Wert Funktion 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 000 – 255 UV 0-100% 000 – 009 Keine Funktion 010 – 019 020 – 029 Grün 030 – 039 Blau 040 –...
-
Page 15: Reinigung Und Wartung
Strobe-Ring 010 – 255 Strobe-Effekt langsam > schnell 000 – 009 Keine Funktion Automatikbetrieb/ 010 – 119 Automatikbetrieb langsam > schnell Musiksteuerung 120 – 255 Musikgesteuerung langsam > schnell REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. -
Page 16: Technische Daten
190 x 315 x 330 mm Gewicht: 4,3 kg Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310 EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m sw Neutrik Best.-Nr. 30227810 OMNITRONIC Kaltgeräte Verlängerung 3x1,0 3m sw... -
Page 17: Introduction
Stepless color mixture, dimmer and strobe effect • Addressing and setting via control panel with 4-digit LED display • Convenient wireless control via included IR remote control EUROLITE IR-7 • Sound-control via built-in microphone with adjustable microphone sensitivity • Supports QuickDMX - the wireless DMX system from Eurolite •... -
Page 18: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • This device is a laser projector for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g. - Page 19 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 65°C during use. Avoid contact by persons and materials. •...
-
Page 20: Protecting The Environment
Important information for laser products DANGER! Avoid direct eye exposure. Never view directly with optical instruments (e.g. magnifying lens or telescope). Laser radiation can cause eye damage and/or skin damage. All protective measures for a safe operation of this laser must be applied. Safety measures which must be observed •... -
Page 21: Description Of The Device

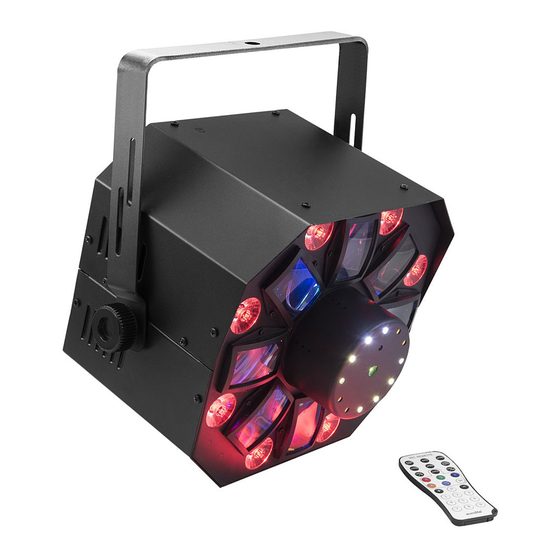

DESCRIPTION OF THE DEVICE (1) Washlight with RGB+UV LEDs (10) Fixation screws (2) Strobe ring with cold white LEDs (11) DMX input (3) Derby with RGBAW+UV LEDs (12) DMX output (4) Infrared sensor for the remote control (13) Microphone (5) Laser output aperture (14) Safety eyelet (6) Mounting brackets (15) Power feed-through output... -
Page 22: Connections
To align the device, release the fixation screws at the mounting bracket, adjust the desired inclination angle and retighten the fixation screws. Make sure not to point the laser beams at highly reflective surfaces such as mirror balls, windows and shiny objects. -
Page 23: Power Supply Of Further Devices
The operating modes can be selected by means of the control buttons. All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board and the EUROLITE IR-7 remote control or in DMX-controlled mode via any commercial DMX controller. -
Page 24: Stand-Alone Mode
Stand-alone mode Automatic mode In automatic mode, 7 show programs are available that run at an adjustable speed. Press the MENU button so many times until Auto is indicated in the display. Confirm with the ENTER button. Use the buttons UP and DOWN to select the desired show program. Confirm with the ENTER button. -
Page 25: Remote Control
Remote control IR-7 The device must be activated for remote control. For this, select "on" in the menu item InFr. When actuating a button, always direct the remote control towards the sensor on the front panel of the device. There must be no any obstacles between remote control and the sensor. -
Page 26: Dmx Operation
DMX operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 13 control channels. However, it can also be switched to a mode with 4 channels if different functions are required. To be able to operate the device with a DMX controller, the DMX starting address must be set for the first DMX channel. - Page 27 Functions in 13-channel mode Channel Value Function 000 – 255 Red 0-100% 000 – 255 Green 0-100% 000 – 255 Blue 0-100% 000 – 255 UV 0-100% 000 – 009 No function 010 – 019 020 – 029 Green 030 – 039 Blue 040 –...
-
Page 28: Cleaning And Maintenance
130 – 255 Backward rotation with increasing speed 000 – 009 No function Strobe ring 010 – 255 Strobe with increasing speed 000 – 009 No function Auto/sound control 010 – 119 Auto mode with increasing speed mode 120 – 255 Sound control mode with increasing speed CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. -
Page 29: Technical Specifications
Weight: 4.3 kg Accessories EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond A 3x600mm up to 5kg, silver No. 58010310 EUROLITE DMX cable XLR 3pin 3m bk No. 3022785H PSSO DMX cable XLR 3pin 3m bk Neutrik No. 30227810 OMNITRONIC IEC Extension 3x1.0 3m bk... - Page 32 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00111909 Version 1.0 Publ. 04/06/2018...
