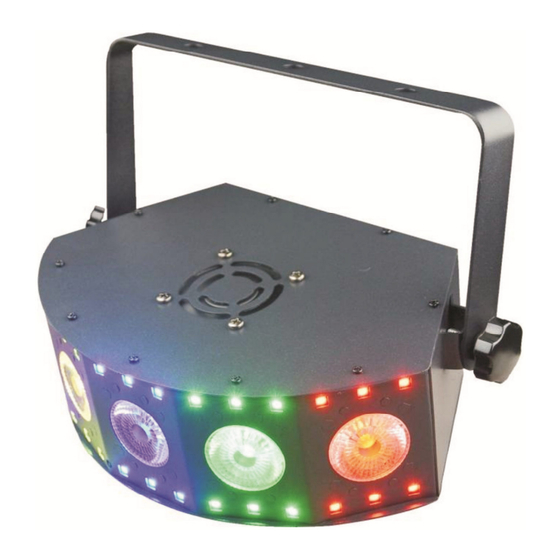

Summary of Contents for EuroLite LED SCY-5

  • Page 2 2/32 00113216, Version 1.0...

  • Page 3: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51918671 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/32 00113216, Version 1.0...

  • Page 4: Einführung

    • RGB+UV- und RGB Strobe-LEDs separat steuerbar für den Einsatz als Schwarzlicht, Stroboskop oder PAR-Scheinwerfer • Adressierung und Einstellungen über Steuereinheit mit 4-stelliger LED-Anzeige • Bequeme Fernsteuerung per mitgelieferter IR-Fernbedienung EUROLITE IR-7 • Musiksteuerung über eingebautes Mikrofon mit einstellbarer Mikrofonempfindlichkeit • DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich •...

  • Page 5: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Projektor, mit dem sich dekorative Lichteffekte erzeugen lassen.
  • Page 6 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.

  • Page 7: Gerätebeschreibung

    GERÄTEBESCHREIBUNG (1) RGB SMD LEDs (8) DMX-Eingang (2) RGB/UV-LEDs (9) Netzanschluss (3) Infrarotsensor für die Fernbedienung (10) Sicherungshalter (4) Montagebügel (11) Fangseilöse (5) Feststellschrauben (12) DMX-Ausgang (6) Bedientasten mit LED-Anzeige (13) Netzdurchschleifausgang (7) Mikrofon 7/32 00113216, Version 1.0...

  • Page 8: Installation

    INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

  • Page 9: Anschluss Ans Netz

    Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR-7 oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden.

  • Page 10: Standalone-Betrieb

    Gesamthelligkeit (Betriebsarten Stat, Dimmer diMM dI 1-dI 9 Auto, Soun und Colo) dunkel > hell LEDs aus bei fehlendem Musiksignal Musiksteuerung mit SILE LEDs bleiben an bei fehlendem Dunkelschaltung Musiksignal Slave-Modus SLAU SLAU Slave-Modus IR-Fernbedienung an IR-Fernbedienung InFr IR-Fernbedienung aus Standalone-Betrieb Automatikbetrieb Im Automatikbetrieb stehen verschiedene 3 Showprogramme zur Verfügung die mit einer einstellbaren...

  • Page 11: Fernbedienung

    Wählen Sie mit den Tasten UP und DOWN die gewünschte Helligkeit (dI 1 = dunkel, dI 9 = hell). Bestätigen Sie mit der Taste ENTER. Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers.

  • Page 12: Dmx-Betrieb

    DMX-Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 20 Steuerkanäle. Es kann aber auch in einen Modus mit 1 oder 4 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX- Startadresse für den ersten DMX-Kanal eingestellt werden.
  • Page 13 4-Kanal-Modus Kanal Wert Funktion Master-Dimmer 000 – 255 Gesamthelligkeit 0-100% RGB+UV LEDs Strobe Effekt 000 – 255 Strobe mit zunehmender Geschwindigkeit 0-100% RGB+UV LEDs 000 – 009 Keine Funktion 010 – 029 Rot 030 – 049 Grün 050 – 069 Blau 070 –...
  • Page 14 20-Kanal-Modus Kanal Wert Funktion Master-Dimmer 000 – 255 Gesamthelligkeit 0-100% RGB+UV LEDs Strobe Effekt 000 – 255 Strobe mit zunehmender Geschwindigkeit 0-100% RGB+UV LEDs 000 – 009 Keine Funktion 010 – 029 Rot 030 – 049 Grün 050 – 069 Blau 070 –...

  • Page 15: Reinigung Und Wartung

    000 – 009 Keine Funktion 010 – 049 Automatischer Farbwechsel Programm 1:RGB+UV + SMD RGB Interne 050 – 089 Automatischer Farbwechsel Programm 2: RGB+UV Programme RGB+UV LEDs 090 – 129 Automatischer Farbwechsel Programm 3: SMD RGB RGB SMD LEDs 130 – 169 Musikgesteuerter Farbwechsel Programm 1: RGB+UV + SMD RGB 170 –...

  • Page 16: Technische Daten

    279 x 197 x 180 mm Gewicht: 1,7 kg Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310 EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m sw Neutrik Best.-Nr. 30227810 OMNITRONIC Kaltgeräte Verlängerung 3x0,75 3m sw...

  • Page 17: Introduction

    • Individual control of all RGB+UV and RGB strobe LEDs for use as blacklight, stroboscope or PAR spotlight • Addressing and setting via control panel with 4-digit LED display • Convenient wireless control via included IR remote control EUROLITE IR-7 • Sound-control via built-in microphone with adjustable microphone sensitivity •...

  • Page 18: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • This device is an LED projector for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g.
  • Page 19 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 55°C during use. Avoid contact by persons and materials. •...

  • Page 20: Description Of The Device

    DESCRIPTION OF THE DEVICE (1) RGB SMD LEDs (8) DMX input (2) RGB+UV LEDs (9) Power input (3) Infrared sensor for the remote control (10) Fuse holder (4) Mounting bracket (11) Safety rope (5) Fixation screw (12) DMX output (6) LED display and operating buttons (13) Power feed-through output (7) Microphone 20/32...

  • Page 21: Installation

    INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be fastened to a truss or similar rigging structure.

  • Page 22: Connection To The Mains

    Connection to the mains The device uses an auto-range power supply that accepts input voltages between 100 und 240 volts. Connect the device via the mains cable to a grounded mains socket. Thus the unit is switched on. To switch off the unit, disconnect the power plug. Do not connect the unit to the mains voltage via a dimmer.

  • Page 23: Operation

    The operating modes can be selected by means of the display and the control buttons. All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board and the EUROLITE IR-7 remote control or in DMX-controlled mode via any commercial DMX controller.
  • Page 24 Press the MENU button so many times until SPEE is indicated in the display. Confirm with the ENTER button. Use the buttons UP and DOWN to adjust the running speed of the program from SP 1 (slow) to SP 9 (fast). Confirm with the ENTER button. Sound control Via the integrated microphone the unit can perfectly reproduce the show programs to the rhythm of the music (sufficient bass provided).

  • Page 25: Remote Control

    Interconnecting several devices (master/slave operation) Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled with the master unit without the need for a DMX controller. The devices must be set to the corresponding operating modes.

  • Page 26: Dmx Operation

    DMX operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 20 control channels. However, it can also be switched to a mode with 1 or 4 channels if different functions are required. To be able to operate the device with a DMX controller, the DMX starting address must be set for the first DMX channel.
  • Page 27 4-channel mode Channel Value Function Master-Dimmer 000 – 255 Total brightness 0-100% RGB+UV LEDs Strobe Effekt 000 – 255 Strobe with increasing speed 0-100% RGB+UV LEDs 000 – 009 No function 010 – 029 Red 030 – 049 Green 050 – 069 Blue 070 –...
  • Page 28 20- channel mode Channel Value Function Master-Dimmer 000 – 255 Total brightness 0-100% RGB+UV LEDs Strobe Effect 000 – 255 Strobe with increasing speed 0-100% RGB+UV LEDs 000 – 009 No function 010 – 029 Red 030 – 049 Green 050 –...

  • Page 29: Cleaning And Maintenance

    000 – 009 No function 010 – 049 Auto program 1: color change RGB+UV + SMD RGB Internal 050 – 089 Auto program 2: color change RGB+UV programs 090 – 129 Auto program 3: color change SMD RGB RGB+UV LEDs 130 –...

  • Page 30: Technical Specifications

    Weight: 1,7 kg Accessories: EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond A 3x600mm up to 5kg, silver No. 58010310 EUROLITE DMX cable XLR 3pin 3m black No. 3022785H PSSO DMX cable XLR 3pin 3m black Neutrik No. 30227810 OMNITRONIC IEC Extension 3x0.75 3m black...
  • Page 32 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00113216 Version 1.0 Publ. 26/01/2018...
