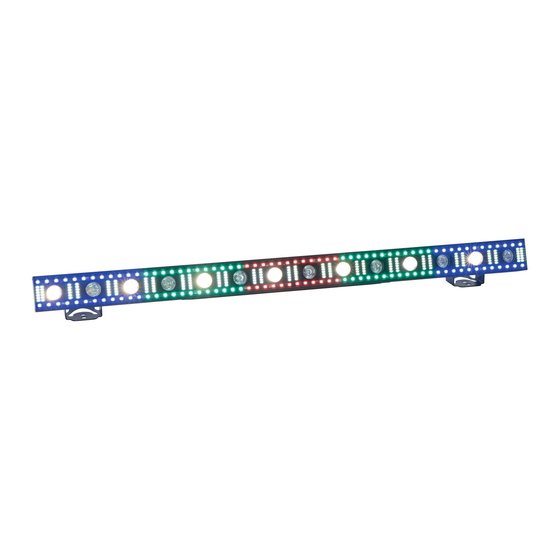

EuroLite LED STP-14 User Manual

3in1 led sunbar with warm white beam effects, stroboscope and ambient light
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LED STP-14 and is the answer not in the manual?

Questions and answers

Related Manuals for EuroLite LED STP-14

Summary of Contents for EuroLite LED STP-14

  • Page 2 2/32 00121304, Version 1.1...

  • Page 3: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 42103493 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/32 00121304, Version 1.1...

  • Page 4: Einführung

    BEDIENUNGSANLEITUNG LED STP-14 Sunbar GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe.

  • Page 5: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Leiste, mit dem sich dekorative Lichteffekte erzeugen lassen.
  • Page 6 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 65 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.

  • Page 7: Gerätebeschreibung

    GERÄTEBESCHREIBUNG (1) 14 warmweiße LEDs für Beam-Effekte (2) 120 RGB-LEDs für Farbanimationen (3) 180 kaltweiße LEDs für Strobe-Effekte (4) Fangseilöse (5) DMX-Eingang (6) Netzanschluss (7) Display mit vier Bedientasten (8) DMX-Ausgang (9) Netzdurchschleifausgang (10) Feststellschraube (11) Montagebügel 7/32 00121304, Version 1.1...

  • Page 8: Installation

    INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

  • Page 9: Anschlüsse

    ANSCHLÜSSE DMX512-Ansteuerung Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in der Kette.

  • Page 10: Bedienung

    BEDIENUNG Nach dem Anschluss ans Netz ist das Gerät betriebsbereit. Das Display zeigt die zuletzt eingestellte Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden.
  • Page 11 Musiksteuerung Durch das integrierte Mikrofon lassen sich die integrierten Showprogramme im Rhythmus der Musik (bei deutlichem Bassschlag) optimal mit dem Gerät wiedergeben. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Soud anzeigt. Bestätigen Sie mit der Taste ENTER.

  • Page 12: Dmx-Betrieb

    DMX-Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 37 Steuerkanäle. Es kann aber auch in einen Modus mit 2, 6, oder 34 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX- Startadresse eingestellt werden.
  • Page 13 Funktionen im DMX-Betrieb 2-Kanal-Modus Kanal Wert Funktion 000 – 009 Keine Funktion 010 – 044 Automatisches Programm 1: zufälliger Strobe-Effekt 045 – 079 Automatisches Programm 2: WW-LED + RGB-LED 080 – 114 Automatisches Programm 3: WW-LED + CW-LED 115 – 149 Automatisches Programm 4: RGB-LED + CW-LED 150 –...
  • Page 14 142 – 163 Programm 6 164 – 185 Programm 7 186 – 207 Programm 8 208 – 229 Programm 9 230 – 251 Programm 10 252 – 255 Programm 11 000 – 009 Keine Funktion Alle CW-LEDs an, Kanal 4 Dimmer 010 –...
  • Page 15 000 – 255 RGB-LEDs Blau 2 (0-100%) 000 – 255 RGB-LEDs Rot 3 (0-100%) 000 – 255 RGB-LEDs Grün 3 (0-100%) 000 – 255 RGB-LEDs Blau 3 (0-100%) 000 – 255 RGB-LEDs Rot 4 (0-100%) 000 – 255 RGB-LEDs Grün 4 (0-100%) 000 –...

  • Page 16: Reinigung Und Wartung

    000 – 255 SMD-CW-LEDs 2 (0-100%) 000 – 255 SMD-CW-LEDs 3 (0-100%) 000 – 255 SMD-CW-LEDs 4 (0-100%) 000 – 255 SMD-CW-LEDs 5 (0-100%) 000 – 009 Keine Funktion 010 – 044 Automatisches Programm 1 zufälliger Strobe-Effekt 045 – 079 Automatisches Programm 2 (WW-LEDs + RGB-LEDs) 080 114 Automatisches Programm 3 (WW-LEDs + CW-LEDs)

  • Page 17: Technische Daten

    1000 x 90 x 85 mm Gewicht: 3,9 kg Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik Best.-Nr. 30227810 PSSO PowerCon Verbindungskabel 3x1,5 3m Best.-Nr.

  • Page 18: Introduction

    USER MANUAL LED STP-14 Sunbar DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture.

  • Page 19: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • This device is an LED bar for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g.
  • Page 20 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 65°C during use. Avoid contact by persons and materials. •...

  • Page 21: Description Of The Device

    DESCRIPTION OF THE DEVICE (1) 14 warm white LEDs for beam effects (2) 120 RGB LEDs for color animations (3) 180 cold white LEDs for strobe effects (4) Safety rope (5) DMX input (6) Power input (7) Display with operating buttons (8) DMX output (9) Power output (10) Fixation screw...

  • Page 22: Installation

    INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be fastened to a truss or similar rigging structure.

  • Page 23: Connections

    CONNECTIONS DMX512 control A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection. Connect the output of your DMX controller to the DMX input DMX IN of the device with a DMX cable. Connect the DMX output DMX OUT of the device to the DMX input of the next unit in the chain.

  • Page 24: Operation

    OPERATION After connecting the device to the mains it is ready for operation. The display indicates the last operating mode. The operating modes can be selected by means of the display and the control buttons. All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board or in DMX-controlled mode via any commercial DMX controller.
  • Page 25 Sound control Via the integrated microphone the unit can perfectly reproduce the show programs to the rhythm of the music (sufficient bass provided). Press the MENU button so many times until Soud is indicated in the display. Confirm with the ENTER button.

  • Page 26: Dmx Operation

    DMX operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 37 control channels. However, it can also be switched to a mode with 2, 6 or 34 channels if different functions are required. To be able to operate the device with a DMX controller, the DMX starting address must be set.
  • Page 27 6-channel mode Channel Value Function 000 - 009 No function 010 - 019 All WW LEDs on, channel 4 dimmer (0-100%) 020 - 029 Program 1 030 – 039 Program 2 040 – 049 Program 3 050 – 059 Program 4 060 - 069 Program 5 070 –...
  • Page 28 118 – 135 Program 6 136 – 153 Program 7 154 – 171 Program 8 172 – 189 Program 9 190 – 207 Program 10 208 – 225 Program 11 226 – 243 Program 12 244 – 255 Program 13 000 –...
  • Page 29 37-channel mode Channel Value Function 000 – 255 WW LEDs 1 (0-100%) 000 – 255 WW LEDs 2 (0-100%) 000 – 255 WW LEDs 3 (0-100%) 000 – 255 WW LEDs 4 (0-100%) 000 – 255 WW LEDs 5 (0-100%) 000 –...

  • Page 30: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth.

  • Page 31: Technical Specifications

    Weight: 3.9 kg Accessories EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond A 3x600mm up to 5kg, silver No. 58010310 EUROLITE DMX cable XLR 3pin 3m black No. 3022785H PSSO DMX cable XLR 3pin 3m black Neutrik No. 30227810 PSSO PowerCon Connection Cable 3x1.5 3m...
  • Page 32 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00121304 Version 1.1 Publ. 04/06/2019...
