LED
STP-15
QCL Bar
Bedienungsanleitung
User Manual

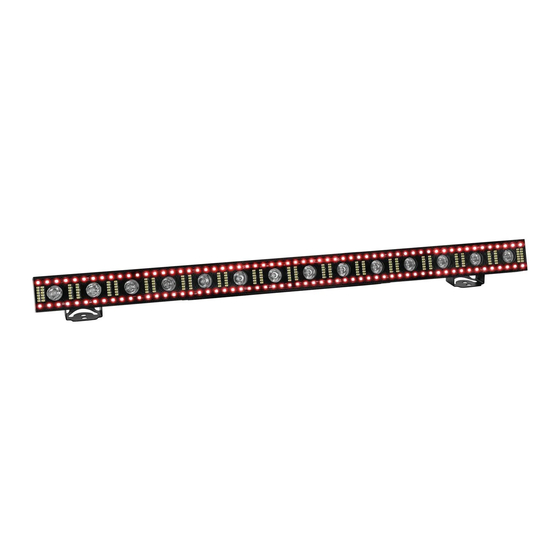

LED STP-15 QCL Bar
3in1-LED-Leiste mit RGBW-Beam-Effekten, Farbanimationen und Stroboskop
3in1 LED bar with RGBW beam effects color animations and stroboscope
STAND
MASTER
DMX
SLAVE
ALONE
No. 42103494
www.eurolite.de
,
10°
STROBE
120°
COLD WHITE
LED

Advertisement

Table of Contents
loading

Related Manuals for EuroLite LED STP-15

Summary of Contents for EuroLite LED STP-15

  • Page 1 STP-15 QCL Bar Bedienungsanleitung User Manual LED STP-15 QCL Bar 3in1-LED-Leiste mit RGBW-Beam-Effekten, Farbanimationen und Stroboskop 3in1 LED bar with RGBW beam effects color animations and stroboscope STAND MASTER 10° 120° COLD WHITE STROBE SLAVE ALONE No. 42103494 www.eurolite.de...

  • Page 2: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 42103494 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/40 00142420, Version 1.0...

  • Page 3: Einführung

    BEDIENUNGSANLEITUNG LED STP-15 QCL Leiste GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe.

  • Page 4: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Leiste, mit dem sich dekorative Lichteffekte erzeugen lassen.
  • Page 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.

  • Page 6: Gerätebeschreibung

    GERÄTEBESCHREIBUNG (1) 4in1-RGBW-LEDs für Beam-Effekte (2) RGB-LEDs für Farbanimationen (3) Kaltweiße LEDs für Strobe-Effekte (4) Fangseilöse (5) DMX-Eingang (6) Netzanschluss (7) Display mit vier Bedientasten (8) DMX-Ausgang (9) Netzausgang (10) Feststellschraube (11) Montagebügel 6/40 00142420, Version 1.0...

  • Page 7: Installation

    INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

  • Page 8: Anschlüsse

    ANSCHLÜSSE DMX512-Ansteuerung Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-Kabel. Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in der Kette.

  • Page 9: Bedienung

    BEDIENUNG Nach dem Anschluss ans Netz ist das Gerät betriebsbereit. Das Display zeigt die zuletzt eingestellte Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden.

  • Page 10: Standalone-Betrieb

    Anzeige Software-Version xxxx Information Info Gegenwärtige Innentemperatur (°C) temp Standalone-Betrieb Automatikbetrieb Im Automatikbetrieb stehen die internen Programme per Zufallsgenerator zur Verfügung die mit einer einstellbaren Geschwindigkeit ablaufen. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Auto anzeigt. Bestätigen Sie mit der Taste ENTER.
  • Page 11 Individuelle Farbeinstellung Der Farbmodus Colo bietet die Möglichkeit, jede der einzelnen LED Farben in der Intensität individuell einzustellen. Das Gerät strahlt konstant mit dieser Farbeinstellung. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Colo anzeigt. Bestätigen Sie mit der Taste ENTER.

  • Page 12: Dmx-Betrieb

    DMX-Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 19 Steuerkanäle. Es kann aber auch in einen Modus mit 9, 11 oder 17 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX- Startadresse eingestellt werden.

  • Page 13: Funktionen Im Dmx-Betrieb

    Funktionen im DMX-Betrieb 9-Kanal-Modus Kanal Wert Funktion 000 – 255 Rot 0 – 100% 000 – 255 Grün 0 – 100% 4in1 RGBW LEDs 000 – 255 Blau 0 – 100% 000 – 255 Weiß 0 – 100% 000 – 255 Rot 0 –...
  • Page 14 025 – 029 Programm 5 030 – 034 Programm 6 035 – 039 Programm 7 040 – 044 Programm 8 Farbauswahl über CH 1 ~ 4 045 – 049 Programm 9 oder 050 – 054 Programm 10 Internes Programm, wenn 055 –...
  • Page 15 010 – 019 Programm 1 020 – 029 Programm 2 030 – 039 Programm 3 040 – 049 Programm 4 050 – 059 Programm 5 060 – 069 Programm 6 Farbauswahl über CH 8 ~ 10 070 – 079 Programm 7 oder 080 –...
  • Page 16 19-Kanal-Modus Kanal Wert Funktion 000 – 255 Rot 0 – 100% 000 – 255 Grün 0 – 100% 4in1 RGBW LEDs 000 – 255 Blau 0 – 100% 000 – 255 Weiß 0 – 100% 000 – 009 Keine Funktion 010 –...
  • Page 17 195 – 199 Programm 39 200 – 204 Programm 40 205 – 209 Programm 41 210 – 214 Programm 42 215 – 219 Programm 43 220 – 224 Programm 44 225 – 229 Programm 45 230 – 255 Programme 1 ~ 45 in endlos Schleife Geschwindigkeit (RGBW-LED-Programme), zunehmend 000 –...
  • Page 18 000 – 013 Keine Funktion 014 – 027 Programm 1 028 – 041 Programm 2 042 – 055 Programm 3 056 – 069 Programm 4 070 – 083 Programm 5 084 – 097 Programm 6 098 – 111 Programm 7 112 –...
  • Page 19 RGBW statische Farb-Tabelle 5050-LED-RGB statische Farb-Tabelle Wert Farbeinstellung Wert Farbeinstellung R:000 G:000 B:000 W:000 R:000 G:000 B:000 R:051 G:000 B:000 W:000 7-13 R:051 G:000 B:000 10-14 R:102 G:000 B:000 W:000 14-20 R:102 G:000 B:000 15-19 R:153 G:000 B:000 W:000 21-27 R:153 G:000 B:000 20-24 R:204 G:000 B:000 W:000...

  • Page 20: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch.

  • Page 21: Technische Daten

    Höhe: 12,0 cm Gewicht: 3,55 kg Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil UNV-5 3x600mm bis 5kg silber Best.-Nr. 58010372 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik Best.-Nr. 30227810 PSSO PowerCon Verbindungskabel 3x1,5 3m Best.-Nr.

  • Page 22: Introduction

    USER MANUAL LED STP-15 QCL Bar DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture.

  • Page 23: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • This device is an LED bar for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g.
  • Page 24 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 55°C during use. Avoid contact by persons and materials. •...

  • Page 25: Description Of The Device

    DESCRIPTION OF THE DEVICE (1) 4in1 RGBW LEDs for beam effects (2) RGB LEDs for color animations (3) Cold white LEDs for strobe effects (4) Safety eyelet (5) DMX input (6) Power input (7) Display with operating buttons (8) DMX output (9) Power output (10) Fixation screw (11) Mounting bracket...

  • Page 26: Installation

    INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be fastened to a truss or similar rigging structure.

  • Page 27: Connections

    CONNECTIONS DMX512 control A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection. Connect the output of your DMX controller to the DMX input DMX IN of the device with a DMX cable. Connect the DMX output DMX OUT of the device to the DMX input of the next unit in the chain.

  • Page 28: Operation

    OPERATION After connecting the device to the mains it is ready for operation. The display indicates the last operating mode. The operating modes can be selected by means of the display and the control buttons. All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board or in DMX-controlled mode via any commercial DMX controller.

  • Page 29: Stand-Alone Mode

    Software version xxxx Information Info Current inner temperature (°C) temp Stand-alone mode Automatic mode In Automatic mode, the internal programs run randomly at an adjustable speed. Press the MENU button so many times until Auto is indicated in the display. Confirm with the ENTER button.
  • Page 30 Individual color mix In the mode Colo each LED color can be individually adjusted for intensity. The device will constantly emit the adjusted color. Press the MENU so many times until Colo is indicated in the display. Confirm with the ENTER button. Now the display indicates the letter r for the color red and the corresponding intensity value.

  • Page 31: Dmx Operation

    DMX operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 19 control channels. However, it can also be switched to a mode with 9, 11 or 17 channels if different functions are required. To be able to operate the device with a DMX controller, the DMX starting address must be set.

  • Page 32: Functions In Dmx Mode

    Functions in DMX mode 9-channel mode Channel Value Function 000 – 255 Red 0 – 100% 000 – 255 Green 0 – 100% 4in1 RGBW LEDs 000 – 255 Blue 0 – 100% 000 – 255 White 0 – 100% 000 –...
  • Page 33 030 – 034 Program 6 035 – 039 Program 7 040 – 044 Program 8 045 – 049 Program 9 050 – 054 Program 10 055 – 059 Program 11 060 – 064 Program 12 065 – 069 Program 13 070 –...
  • Page 34 020 – 029 Program 2 Internal program, if CH 8 ~ 10 030 – 039 Program 3 all on “000” 040 – 049 Program 4 050 – 059 Program 5 060 – 069 Program 6 070 – 079 Program 7 080 –...
  • Page 35 19-channel mode Channel Value Function 000 – 255 Red 0 – 100% 000 – 255 Green 0 – 100% 4in1 RGBW LEDs 000 – 255 Blue 0 – 100% 000 – 255 White 0 – 100% 000 – 009 No function 010 –...
  • Page 36 205 – 209 Program 41 210 – 214 Program 42 215 – 219 Program 43 220 – 224 Program 44 225 – 229 Program 45 230 – 255 Programs 1 ~ 45 in continuous loop 000 – 255 Speed (RGBW LED programs), increasing Background color macros 000 –...
  • Page 37 042 – 055 Program 3 056 – 069 Program 4 070 – 083 Program 5 084 – 097 Program 6 098 – 111 Program 7 112 – 125 Program 8 126 – 139 Program 9 140 – 153 Program 10 154 –...
  • Page 38 RGBW Static Color Table 5050-LED-RGB Static Color Table Value Color Setting Value Color Setting R:000 G:000 B:000 W:000 R:000 G:000 B:000 R:051 G:000 B:000 W:000 7-13 R:051 G:000 B:000 10-14 R:102 G:000 B:000 W:000 14-20 R:102 G:000 B:000 15-19 R:153 G:000 B:000 W:000 21-27 R:153 G:000 B:000 20-24...

  • Page 39: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth.

  • Page 40: Technical Specifications

    No. 3023503R PSSO PowerCon Power Cable 3x1.5 1.5m H07RN-F No. 30235030 All information is subject to change without prior notice. © 10.10.2022 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00142420 Version 1.0 Publ. 10/10/2022...
