Special Precautions for
UL Class 1 / Division 2
THIS APPARATUS IS SUITABLE FOR USE IN CLASS I, DIVISION
2, GROUPS A, B, C AND D HAZARDOUS LOCATIONS, OR
NONHAZARDOUS LOCATIONS ONLY.
CET APPAREIL EST CONÇU POUR ÊTRE UTILISÉ DANS
DES ENDROITS DANGEREUX DE CLASSE I, DE DIVISION 2,
DE GROUPES A, B, C ET D OU DANS DES ENDROITS NON
HASARDEUX.
WARNING – EXPLOSION HAZARD – WHEN IN HAZARDOUS
LOCATIONS, TURN OFF POWER BEFORE REPLACING ANTENNA.
AVERTISSEMENT - RISQUE D'EXPLOSION - LORSQU'IL EST DANS
DES ENDROITS DANGEREUX, COUPER L'ALIMENTATION AVANT DE
REMPLACER L'ANTENNE.
WARNING – EXPLOSION HAZARD – DO NOT DISCONNECT
EQUIPMENT UNLESS POWER HAS BEEN SWITCHED OFF OR THE
AREA IS KNOWN TO BE NONHAZARDOUS.
AVERTISSEMENT - RISQUE D'EXPLOSION - NE DÉBRANCHEZ PAS
L'ÉQUIPEMENT À MOINS D'ÉTEINDRE L'ALIMENTATION OU SI LA
ZONE EST NON HASARDE
For model ZZ-8DO-R with Sealed Relay Devices:
Pour le modèle ZZ-8DO-R avec dispositifs de relais scellés:
WARNING – Exposure to some chemicals may degrade the sealing
properties of materials used in the Sealed Relay Device.
AVERTISSEMENT - L'exposition à certains produits chimiques peut
dégrader les propriétés d'étanchéité des matériaux utilisés dans le
dispositif à relais scellé
RECOMMENDATION – It is recommended to inspect the sealed relay
device periodically and to check for any degradation of the materials
and to replace the component product, not the sealed device, if any
degradation is found.
RECOMMANDATION - Il est recommandé d'inspecter périodiquement le
dispositif de relais scellé et de vérifier la dégradation des matériaux et de
remplacer le composant, et non le dispositif scellé, en cas de dégradation.
See Instruction Manual for additional information.
Voir le manuel d'instructions pour plus d'informations.
Document Number: 710-11130-00_r1_ZlinxIO-ZZxD-Nx-xR_1818qsg
Wiring Terminals:
Copper Wire Only
One Conductor per Terminal
Wire Range 28 to 16 AWG
Tightening Torque 1.7 lb-in
Temperature Rating of Field Wiring – 105 °C (221 °F) minimum sized for
60 °C (140 °F) ampacity.
WARNING – 2 DIN rail end brackets (supplied with each expansion
module) must be installed, one on each end of the assembled system on
the DIN rail to mechanically secure the individual products.
Recommended Accessories
Zlinx USB Programming Module,
Cable, Software CD
# ZZ-PROG1-USB
1 (888) 948-2248 | Europe: +353 91 792444
advantech-bb.com
707 Dayton Road | PO Box 1040 | Ottawa, IL 61350
Phone: (815) 433-5100 | Fax: (815) 433-5109
www.advantech-bb.com | E-mail: support@advantech-bb.com
QUICK START
GUIDE

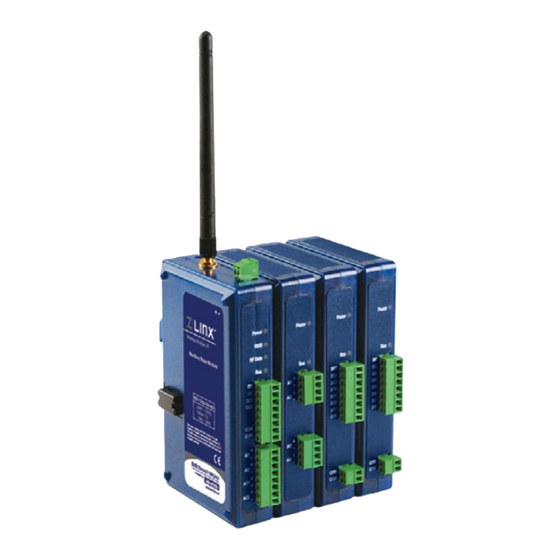

ZZ24D-NA-SR, ZZ24D-NB-SR
ZZ9D-NA-LR or ZZ9D-NB-LR
Zlinx™ Wireless I/O (standard)
(with optional expansion modules)
Before you begin, be sure
you have the following:
MODBUS MODE:
+ Zlinx I/O Base Module
+ Zlinx I/O Expansion Module/s
+ Zlinx Radio Modem (compatible)
Peer-To-Peer Mode:
+ Zlinx I/O Base Module
+ Zlinx I/O Expansion Module/s
+ ZZ-PROG1 Configuration Box or #ZZ-PROG1-USB Module
+ Straight-through serial cable (or USB cable if using
#ZZ-PROG1-USB Module)
+ Zlinx Wireless Modbus I/O Manual on CD (download from
website)
+ Zlinx I/O Manager Software on CD (download from website)
www.advantech-bb.com
Fast and easy on the web:
