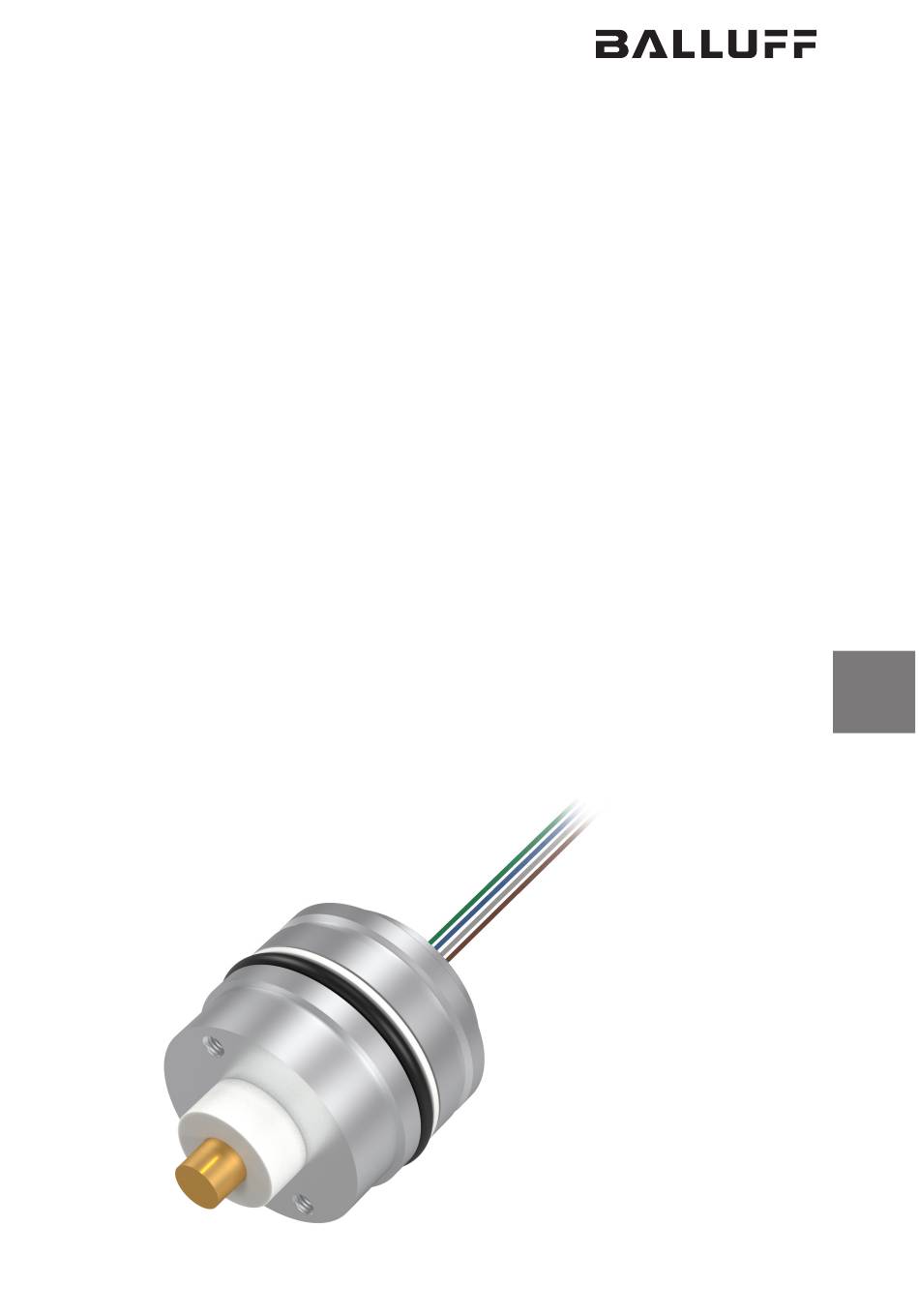

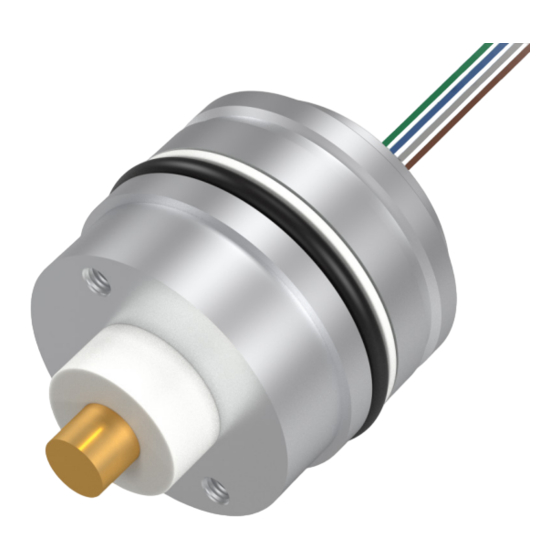

- Page 1 BMD 1EAA- _ _ _ _ / _ _ _ -A _ 502A-LV _ _ _ -KS288 BMD 1EBA- _ _ _ _ / _ _ _ -A _ 502A-LV _ _ _ -KS288 deutsch Betriebsanleitung english User’s guide...
- Page 2 www.balluff.com...
- Page 3 BMD 1EAA- _ _ _ _ / _ _ _ -A _ 502A-LV _ _ _ -KS288 BMD 1EBA- _ _ _ _ / _ _ _ -A _ 502A-LV _ _ _ -KS288 Betriebsanleitung deutsch...
- Page 4 www.balluff.com...
-
Page 5: Table Of Contents
Schirmung und Kabelverlegung Inbetriebnahme System in Betrieb nehmen Betrieb Hinweise zum Betrieb Diagnostik 6.2.1 Fehlersignale 6.2.2 Prüfen der Ausgangssignale Technische Daten Genauigkeit Umgebungsbedingungen Spannungsversorgung Ausgang Mechanische Daten Zubehör Adapter JST – M12, 4-polig Einbauvorrichtung Typenschlüssel Anhang 10.1 Typenschild www.balluff.com deutsch... -
Page 6: Verwendete Symbole Und Konventionen
Normen sind in der Konformitätser- klärung aufgeführt. Die Designvorschriften zur Auslegung des Hydraulikzylinders erhalten Sie im Internet unter EMV-Eigenschaften www.balluff.com oder per E-Mail bei Die zugesicherten EMV-Eigenschaften können service@balluff.de. nur erreicht werden, wenn der Mikrowellen- Positionssensor BMD komplett in einen metal- lisch geschlossenen und mit Öl gefüllten Zylin-... -
Page 7: Sicherheit
Zustand betrieben werden. Die einwandfreie Die verwendeten Warnhinweise enthalten verschiedene Funktion gemäß den Angaben in den technischen Daten Signalwörter und sind nach folgendem Schema aufgebaut: wird nur mit original Balluff Zubehör zugesichert. Die SIGNALWORT Verwendung anderer Komponenten bewirkt Haftungsaus- schluss. -
Page 8: Aufbau Und Funktion
BMD 1E _ A- _ _ _ _ / _ _ _ -A _ 502A-LV _ _ _ -KS288 Mikrowellen-Positionssensor Aufbau und Funktion Messlänge Anlagefläche Stützring O-Ring Abmessungen aller BMD-Typen siehe Dokument Designvorschriften zur Auslegung des Hydraulikzylinders. Nicht im Lieferumfang Bild 3-1: Mikrowellen-Positionssensor BMD-…, Aufbau und Funktion... -
Page 9: Einbau Und Anschluss
Der Einbau erfolgt von der Seite des Zylinderkopfes her (siehe Bild 4-4). Der Mikrowellen-Positionssensor kann mit Maß C siehe Dokument Designvorschriften zur einer Standardpresse in die Position eingedrückt werden. Auslegung des Hydraulik- zylinders Bild 4-2: M5-Gewinde zur Montage und Demontage Bild 4-4: Einbau in zweiteiligen Zylinder www.balluff.com deutsch... -
Page 10: Demontage
BMD 1E _ A- _ _ _ _ / _ _ _ -A _ 502A-LV _ _ _ -KS288 Mikrowellen-Positionssensor Einbau und Anschluss (Fortsetzung) Mikrowellen-Positionssensor in einen 5. Steckverbindung mit Adapterstecker herstellen und Hydraulikzylinder einbauen Adapter montieren. Tipp Das Zurückdrücken des Kabels in die Die Position für die Gewindestifte Bohrung (siehe Schritt f) kann mithilfe eines (siehe Bild 4-1 auf Seite 7) vor... -
Page 11: Elektrischer Anschluss
Kabelverlegung Kabel zwischen Sensor, Steuerung und Stromversorgung nicht in der Nähe von Starkstromleitungen verlegen (induk- tive Einstreuungen möglich). Kabel zugentlastet verlegen. Kabellänge Die maximale Kabellänge beträgt 20 m Voraussetzung: durch Aufbau, Schirmung und Verlegung keine Einwir- kung fremder Störfelder www.balluff.com deutsch... -
Page 12: Inbetriebnahme
BMD 1E _ A- _ _ _ _ / _ _ _ -A _ 502A-LV _ _ _ -KS288 Mikrowellen-Positionssensor Inbetriebnahme System in Betrieb nehmen GEFAHR Unkontrollierte Systembewegungen Bei der Inbetriebnahme und wenn der Sensor Teil eines Regelsystems ist, dessen Parameter noch nicht einge- stellt sind, kann das System unkontrollierte Bewegungen ausführen. -
Page 13: Betrieb
– Das Öl im Zylinder muss blasenfrei sein. im Stromfluss liegt (z. B. wenn beim Schweißen die Massezange an der Kolbenstange befestigt wird). ► Sensor vor Reparaturarbeiten ausschalten und An- schlüsse abklemmen. ► Vor Schweißarbeiten am Zylinder Sensor ausbauen! www.balluff.com deutsch... -
Page 14: Diagnostik
Öl getauscht wurde. Der Sensor sollte nach wenigen Hüben aber wieder ordnungsgemäß arbeiten. − Verbleibt der Sensor länger oder häufig wiederholend im Fehlerfall, ist gegebenenfalls in Rücksprache mit Balluff zu prüfen, ob eine Abweichung von den Betriebsvorausset- zungen vorliegt. −... -
Page 15: Technische Daten
Umwelt- und Mechanik- nach DIN EN 60068 prüfungen Eine Liste aller durchgeführten Umweltprü- fungen ist auf Anfrage erhältlich. Spannungsversorgung Betriebsspannung, stabilisiert: 12…30 V DC 2), 3) Restwelligkeit 0,25 V Stromaufnahme (bei 12 V DC) Zylinderdurchmesser < 180 mA > 70 mm Zylinderdurchmesser < 280 mA ≤ 70 mm Einschaltspitzenstrom 2,5 A Verpolungssicher bis 36 V Überspannungsschutz bis 36 V www.balluff.com deutsch... -
Page 16: Zubehör
BMD 1E _ A- _ _ _ _ / _ _ _ -A _ 502A-LV _ _ _ -KS288 Mikrowellen-Positionssensor Zubehör Adapter JST – M12, 4-polig Farbe Pin Funktion BN Braun Versorgung BU Blau GND Versorgung GY Grau GND Signal 4 3 2 1 GN Grün Ausgangssignal... -
Page 17: Einbauvorrichtung
BMD 1E _ A- _ _ _ _ / _ _ _ -A _ 502A-LV _ _ _ -KS288 Mikrowellen-Positionssensor Zubehör (Fortsetzung) Einbauvorrichtung Einbauvorrichtungen sind für zwei Zylinderinnendurchmes- serbereiche erhältlich. Die Einbauvorrichtungen beinhalten zusätzlich eine Kabe- leinzugshilfe und ermöglichen auch den Ausbau des Sensors. BAM TO-MD-017-060 für Zylinderinnendurchmesser 60…150 mm BAM TO-MD-017-155 für Zylinderinnendurchmesser 155…250 mm www.balluff.com deutsch... -
Page 18: Typenschlüssel
BMD 1E _ A- _ _ _ _ / _ _ _ -A _ 502A-LV _ _ _ -KS288 Mikrowellen-Positionssensor Typenschlüssel BMD 1EAA-1500/080-AA502A-LV001-KS288 Mikrowellen-Positionssensor Einbau: A = Einbaudurchmesser 48 mm B = Einbaudurchmesser 60 mm Messlänge: 1500 = 1500 mm Messlänge Messfeld: 080 = 80 mm Zylinderinnendurchmesser (060, 063, 064 (= 63,5 mm / 2,5"), 080, 090, 110, 115, 120, 130, 135, 140, 150, 170, 200, 250) -
Page 19: Anhang
BMD 1E _ A- _ _ _ _ / _ _ _ -A _ 502A-LV _ _ _ -KS288 Mikrowellen-Positionssensor Anhang 10.1 Typenschild Bestellcode Seriennummer Bild 10-1: Typenschild BMD (Beispiel) www.balluff.com deutsch... - Page 21 BMD 1EAA- _ _ _ _ / _ _ _ -A _ 502A-LV _ _ _ -KS288 BMD 1EBA- _ _ _ _ / _ _ _ -A _ 502A-LV _ _ _ -KS288 User’s Guide english...
- Page 22 www.balluff.com...
- Page 23 Starting up the system Operation Operating notes Diagnostics 6.2.1 Error signals 6.2.2 Checking the output signals Technical data Accuracy Ambient conditions Power supply Output Mechanical data Accessories Adapter JST – M12, 4-pin Installation fixture Type code Appendix 10.1 Part label www.balluff.com english...
-
Page 24: Notes To The User
The ensured EMC properties can only be downloaded from the Internet at achieved if the BMD microwave positioning www.balluff.com or requested via e-mail from sensor is installed completely in a metallic service@balluff.de. closed cylinder filled with oil. -
Page 25: Safety
SIGNAL WORD Balluff accessories. Use of any other components will void the warranty. Type and source of the hazard Consequences if not complied with... -
Page 26: Design And Working Principle
BMD 1E _ A- _ _ _ _ / _ _ _ -A _ 502A-LV _ _ _ -KS288 Microwave Positioning Sensor Design and working principle Measuring length Mounting surface Support O-ring ring For the dimensions of all BMD variations see document Design specifications for constructing the hydraulic cylinder. -
Page 27: Installation And Connection
Installation is from the cylinder head side (see Fig. 4-4). The microwave positioning sensor can be pressed into position using a standard press. For dimension C, see document Design specifications for constructing the hydraulic cylinder Fig. 4-2: M5 thread for assembly/disassembly Fig. 4-4: Installation in two-piece cylinders www.balluff.com english... -
Page 28: Disassembly
BMD 1E _ A- _ _ _ _ / _ _ _ -A _ 502A-LV _ _ _ -KS288 Microwave Positioning Sensor Installation and connection (continued) Installing the microwave positioning sensor in a 5. Make the connection using the adapter plug and install hydraulic cylinder the adapter. -
Page 29: Electrical Connection
(inductive stray noise is possible). The cable must be routed tension-free. Cable length The maximum cable length is 20 m Prerequisite: Design, shielding and routing preclude the effect of any external noise fields www.balluff.com english... -
Page 30: Startup
BMD 1E _ A- _ _ _ _ / _ _ _ -A _ 502A-LV _ _ _ -KS288 Microwave Positioning Sensor Startup Starting up the system DANGER Uncontrolled system movement When starting up, if the sensor is part of a closed loop system whose parameters have not yet been set, the system may perform uncontrolled movements. -
Page 31: Operation
(e.g. if during welding the ground clamp is attached to the piston rod). ► Turn off the sensor and disconnect terminals before performing any repair work. ► Remove the sensor before welding on the cylinder! www.balluff.com english... -
Page 32: Diagnostics
The BMD sensor will work correctly only in an oil-filled cylinder. Problems with the output signal may occur for example in the following situations: – Insufficient bleeding of the hydraulic system – Deviations in the cylinder geometry from the Balluff − specifications – Incorrect sensor installation –... -
Page 33: Technical Data
A list of all environmental tests is available on request. Power supply Operating voltage, stabilized: 12…30 V DC 2), 3) Residual ripple 0.25 V Current draw (at 12 V DC) Cylinder diameter > 70 mm < 180 mA Cylinder diameter ≤ 70 mm < 280 mA Inrush current 2.5 A Polarity reversal protected to 36 V Overvoltage protection to 36 V www.balluff.com english... -
Page 34: Adapter Jst - M12, 4-Pin
BMD 1E _ A- _ _ _ _ / _ _ _ -A _ 502A-LV _ _ _ -KS288 Microwave Positioning Sensor Accessories Adapter JST – M12, 4-pin Color Pin Working principle BN Brown Supply BU Blue GND supply GY Gray GND signal 4 3 2 1 GN Green... -
Page 35: Installation Fixture
Installation fixtures are available for two cylinder inside diameter ranges. The installation fixtures include a cable pull aid as well and enable removal of the sensor also. BAM TO-MD-017-060 for cylinder inside diameter 60…150 mm BAM TO-MD-017-155 for cylinder inside diameter 155…250 mm www.balluff.com english... -
Page 36: Type Code
BMD 1E _ A- _ _ _ _ / _ _ _ -A _ 502A-LV _ _ _ -KS288 Microwave Positioning Sensor Type code BMD 1EAA-1500/080-AA502A-LV001-KS288 Microwave positioning sensor Installation: A = Installation diameter 48 mm B = Installation diameter 60 mm Measuring length: 1500 = 1500 mm measuring length Measuring field:... -
Page 37: Appendix
BMD 1E _ A- _ _ _ _ / _ _ _ -A _ 502A-LV _ _ _ -KS288 Microwave Positioning Sensor Appendix 10.1 Part label Order code Type Serial number Fig. 10-1: BMD part label (example) www.balluff.com english... - Page 38 US Service Center CN Service Center Germany Germany China Balluff GmbH Balluff GmbH Balluff Inc. Balluff (Shanghai) trading Co., ltd. Schurwaldstrasse 9 Schurwaldstrasse 9 8125 Holton Drive Room 1006, Pujian Rd. 145. 73765 Neuhausen a.d.F. 73765 Neuhausen a.d.F. Florence, KY 41042 Shanghai, 200127, P.R.
