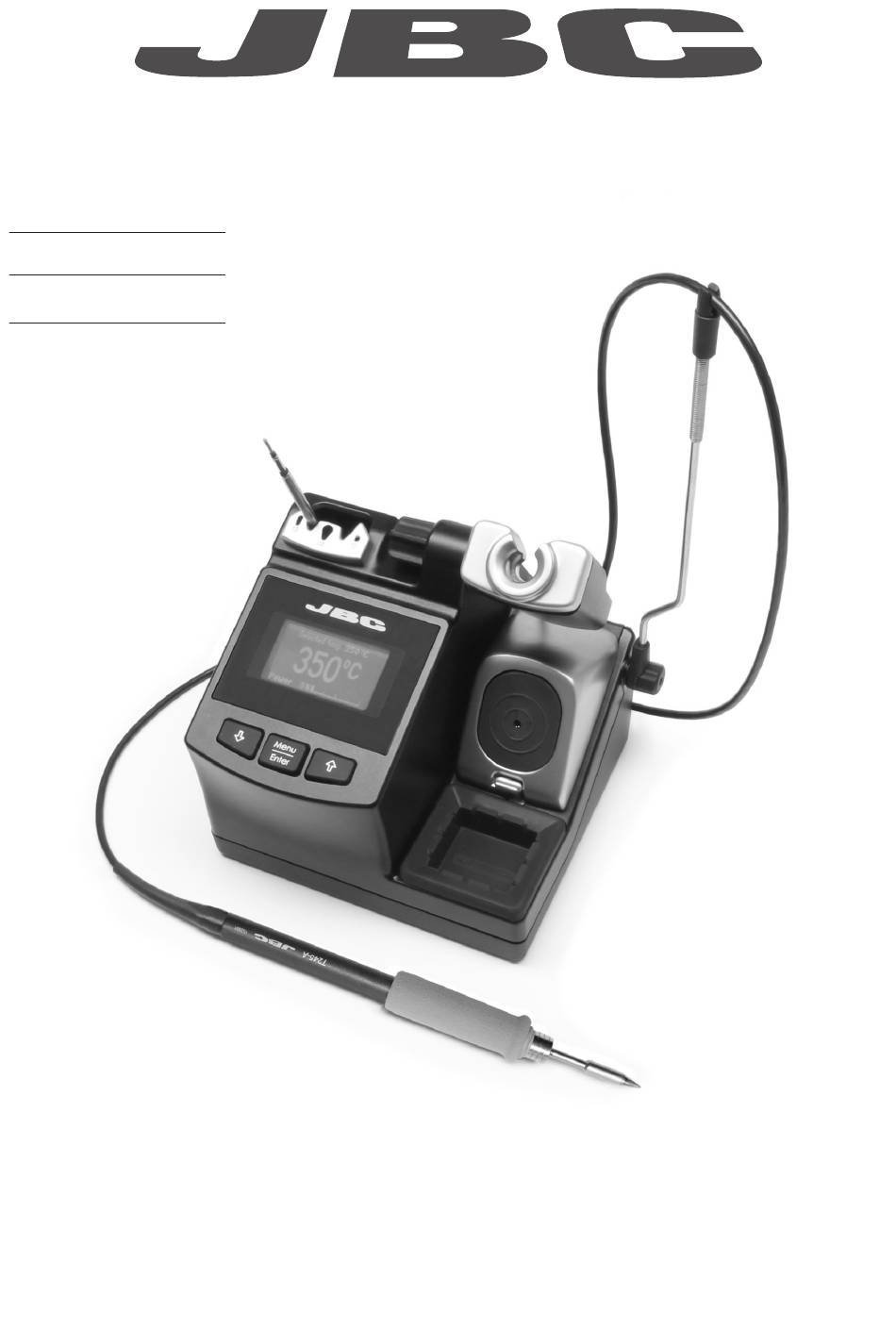

- Page 1 Page 中文 english 精简焊接台 Ref. CD-2BHe...
- Page 2 带有柔软隔热层的普通用途手柄 .. 1 件 可调式支架: Ref. CD-2HE (230V) Ref. T245-A 智能热管理 快捷烙铁头更换器 操作控制 焊嘴清洁系统 电源线 ............1 件 烙铁头 ............2 件 Ref. 0009401 (230V) Ref. C245903 (x1) C245741 (x1) 带有柔软隔热层的普通 用途手柄 Ref. T245-A 铜丝球 ......1 件 海绵 ....... 1 件 说明书 ......1 件 Ref. CL6210 Ref. S0354 Ref. 0017069 w w w.jbc tools.com 主开关 保险丝 电源插座 USB-B 接口 电位连接 精简焊接台 Ref. CD-2BHe...
- Page 3 w w w.jbctools.com 可调式支架 集线器 (Ref. CC3702) 调节工具支架，满足工作位 将电线放置在集线器上，避免工作位置受到电线干扰。 如果需要拆下保护罩， 请按照以下步骤进行： 置需求。 1. 松开保护罩扣锁。 2. 撤走保护罩。 焊嘴清洁系统 其他防溅罩选项（不包括）: 选择最适合您的焊接清洁需求的选择。 不锈钢丝球 金属刷 Ref. CL6205 Ref. CL6220 防溅罩 为焊嘴提供更深层的 如果使用得当， 清洁 可提供更彻底的清洁。 Ref. 0017576 防溅层 可防止在使用铜丝清洁球 Ref. 0017574 的时候残锡的飞溅。 防止溅锡确保工作环境的整洁。 擦板 敲击 擦拭 铜丝球 Ref. CL6210 有效清洁方法。 在清洁 后到下次焊接前对焊 嘴加锡保养，以防焊嘴...
- Page 4 w w w.jbctools.com 兼容手柄 用于精确操作 与 C210 烙铁头系列兼容 普通用途 精确用途手柄 与 C245 烙铁头系列兼容 Ref. T210-A 带有柔软隔热层的普通用途手柄 Ref. T245-A 柔软海绵 (Ref. 0016057) 蓝色精确手柄 蓝色手柄可快速与其他手柄区分开来 Ref. T210-PA 蓝色普通用途手柄 Ref.T245-PA 蓝色手柄可快速与其他手柄区分开来 更高要求 重要:仅与 C245 焊头兼容于 CD 台。 高精度焊接工作需要持续的高导热。 它们提供良好的隔热条件，其中还有一个螺丝固定住烙铁头 以防止打滑。 防滑手柄 普通用途HD手柄 普通用途HD手柄，带3米电线 Ref.T245-B Ref. T470-A Ref. T470-SA...
- Page 5 快速烙铁头更换器 USB 接口 节省时间，安全更换烙铁头，主机无需断电。 自我们官网下载最新软件，确保您的焊台处于最佳状态。 JBC 更新程序 (JBC Updater) 1. 移除 2. 插入 3. 固定 www.jbctools.com/software.html 通过USB接口更新软件。 USB AB 连接线 JBC Updater 将手柄放置在插拔座上，拔 将手柄置在新烙铁头顶端， 使用孔洞来固定烙铁头* ，操 出烙铁头。 轻轻下压。 作如下 ： A. 直线 C210. JBC 管理员 (JBC Manager) B. 弯曲 C210.
- Page 6 操作 流程控制 JBC 专属加热系统 工作屏 显示特定固定温度 鎖定溫度 3 5 0 革命性技术， 可以令烙铁头温度快速回升。 这意味着用户可以在较低温度下操作，并提高焊接质量。 等级 ºC 2 7 0 3 5 0 4 0 0 显示已选温度等级 之后，烙铁头温度在睡眠和休眠模式下降低， 可令其寿命延长五倍。 3 5 0 固定温度 被選溫度 工作屏提供工具 1. 工作 2. 睡眠 (Sleep) 3. 休眠 (Hibernation) 实时有用信息。...
- Page 7 温度等级设置 这允许在3个不同温度之间快 不适用 (190-840ºF)。 更改温度限 间的接触，使助焊剂无法 类似于 “固定一个温度” 的参 速切换。 根据您的焊接应用 制用于不常见的应用，如低/ 发挥正常功效，严重降低 数。 在这种情况下 ，用户可以 允许的温度值来设置。 高熔点锡焊（HMP）或者塑料 烙铁头寿命。 如果焊点需 根据不同的功率要求设置最 应用（比如铆合）。 要更大功率（比如多层板 多3个温度值。 或者高散热板） ，JBC强烈 最低温度 推荐配合使用其他辅助产 设定进行工作的最低温度。 品如预热台。 睡眠延时 因为我们的工具可以仅在2 默认的最低温度为200ºC 设置工具在置放架上起并保 秒内从默认睡眠模式升到工 (392ºF).。 对于有铅应用来说 持所选温度到进入睡眠模式 作温度， 此参数预设为0分 这被视为适当的起始温度。 的时间。 焊嘴温度随即降到 钟。 一旦工具被回放到置放 睡眠温度（默认150ºC/302ºF 架上， 温度将自动降到睡眠...
- Page 8 电源被切断， 焊嘴温度降至 做加锡保养也有助于保护涂 生锈或航脏的表面会减少传递到焊点的热 室温。 层，防止焊嘴氧化，延长焊嘴 量。 寿命。 - 定期检查电线和管子。 - 按如下图示更换熔断保险丝： 1. 推动黑色盖子取下保险丝。 如有必要可使 2. 将新的保险丝放入保险丝盒，并将其放入 用工具。 工作台。 温度修正 设置数值在±50°C (± 90°F) 当用户更换烙铁头 提供所选温度和实际温度之 以实现零失误。 JBC强烈推荐 类型， 此参数须重设至 间的更精确的修正。 使用TID-A或TIA-A测温仪以 0°C/F 或者适合该烙铁 获得精确的读数。 头的温度值。 比如，为 C245966（粗类型）设置的 修正值为+20°C (+36°F)， 之后用户更换到C245030 （较细类型）而没有重设修 正值，在C245030不需要 调整温度的情况下 ， 用户 实际上在低20°C (+36°F) 的温度下作业。 - 更换任何受损的元件。 仅使用JBC原装配件。 - 修理必须由JBC专业技术服务人员进行。...
- Page 9 安全 技术规格 CD-2BHE 230V 50/60Hz. 输入保险丝: 1A. 输出: 23,5V. 主机款式: CD-2HE 必须遵守安全准则，以防止电击，人身伤害，火灾或爆炸。 - 重量: 2.6 Kg (5.7 lb) - 尺寸: 150 x 175 x 145 mm - 最高输出功率 CD-2BHE: 130W - 不要使用本产品用于焊接或返修以外的任何目的。 不正确使用可能造成火灾。 - 温度范围: 90-450°C (190°-840°F) (±5%) - 空置温度稳定性 (静止空气): ±1.5 ºC / ±3 ºF - 电源线必须插入核准的电源。 确保使用前妥善接地。 拔掉电源时握住插头，而不是电线。 - 焊接接地电阻: <2 ohms - 焊接接地电压: <2mV RMS - 请勿在带电部件上操作。 - 工作室温: 10-40 ºC / 50-104 ºF - USB 连接焊台-PC - 该工具在不使用时应放置在支架上，以激活休眠模式。 符合CE标准 烙铁头，金属部分和支架即使在焊台被切断电源时仍旧是热的。 防静电 “趋肤效应” 保护外壳 小心轻放， 包括调整支架位置时。 - 设备开着时， 切勿无人看管。...
- Page 10 w w w.jbctools.com 分解图...

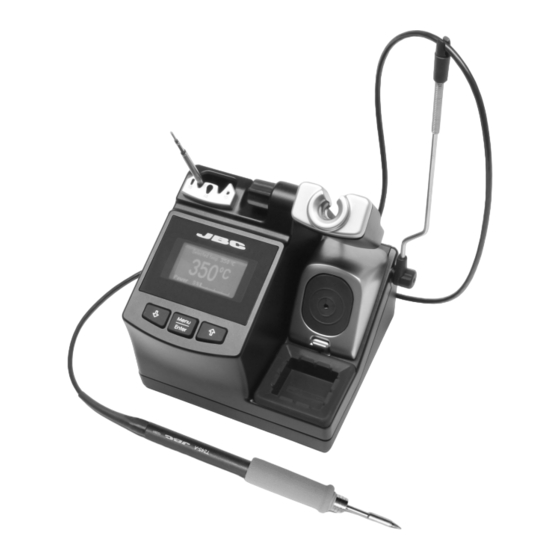

- Page 11 Compact Soldering Station Ref. CD-2BHe...
- Page 12 General Purpose Handle Ref. T245-A Brass Wool ....1 unit Sponge ....... 1 unit Manual ......1 unit Ref. CL6210 Ref. S0354 Ref. 0017069 w w w.jbc tools.com Main switch Fuse Power Socket USB-B connector Equipotential connection 精简焊接台 Ref. CD-2BHe...
- Page 13 If the tip is very dirty, and rewetting. JBC recommends first cleaning it with the wiper to remove excess solder. Sponge Tap gently to remove excess Use the slots to remove Ref.
- Page 14 w w w.jbctools.com Compatible Handles For precision use Works with C210 Cartridge range For general use Works with C245 Cartridge range Precision Purpose Handle Ref. T210-A General Purpose Handle Ref. T245-A Soft foam (Ref. 0016057) Blue Precision Handle Blue grip to quickly distinguish Ref.
- Page 15 B. For curved C210. www.jbctools.com/manager.html C. For C245. Manage and monitor as many stations as your PC can handle by using the JBC Manager. You can export data to another PC. Important It is essential to insert the cartridges as far as the mark for a proper connection.
- Page 16 Operation Control Process The JBC Exclusive Heating System Work Screen This revolutionary technology is able to recover tip temperature extremely quickly. This allows the user to work at a lower temperature. Fixed temp 鎖定溫度 3 5 0 Displays a specific fixed temp.
- Page 17 Sleep delay Because our tools reach the 200ºC (392ºF). This is consi- boards), JBC strongly Set the time that the tool will working temperature from the dered to be a proper starting recommends using other...
- Page 18 +20°C (+36°F) lower for the C245030 which does not need any temperature adjustment. - Replace any defective or damaged pieces. Use original JBC spare parts only. - Repairs should only be performed by a JBC authorized technical service.
- Page 19 Safety Specifications CD-2BHE 230V 50/60Hz. Input fuse: 1A. Output: 23,5V. Control Unit model: CD-2HE It is imperative to follow safety guidelines to prevent electric - Weight: 2.6 Kg (5.7 lb) shock, injury, fire or explosion. - Dimensions: 150 x 175 x 145 mm - Output Peak Power CD-2BHe: 130W - Temperature Range: 90-450°C (190°-840°F) (±5%)
- Page 20 w w w.jbctools.com Exploded View...
- Page 21 保修 Warranty JBC的2年保修涵盖了该设备所有 JBC’s 2 year warranty covers 的制造缺陷， this equipment against all 包括更换损坏的零件和人工。 manufacturing defects, including 保修不包括因使用或误用而产生的 the replacement of defective 产品损坏。 parts and labour. 为了使保修有效， Warranty does not cover product 设备邮资已付返回到购买时的经销 wear due to use or mis-use. 处返修。...
