www.jbctools.com
INSTRUCTION MANUAL
Page
中文
2
English
22
精密焊接台
Ref. CD-2SHE

Advertisement

loading
Need help?

Need help?

Do you have a question about the CD-9SE and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for jbc CD-9SE

Summary of Contents for jbc CD-9SE

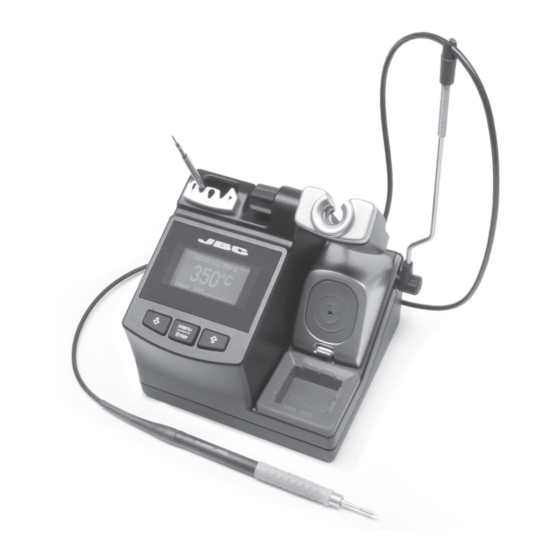

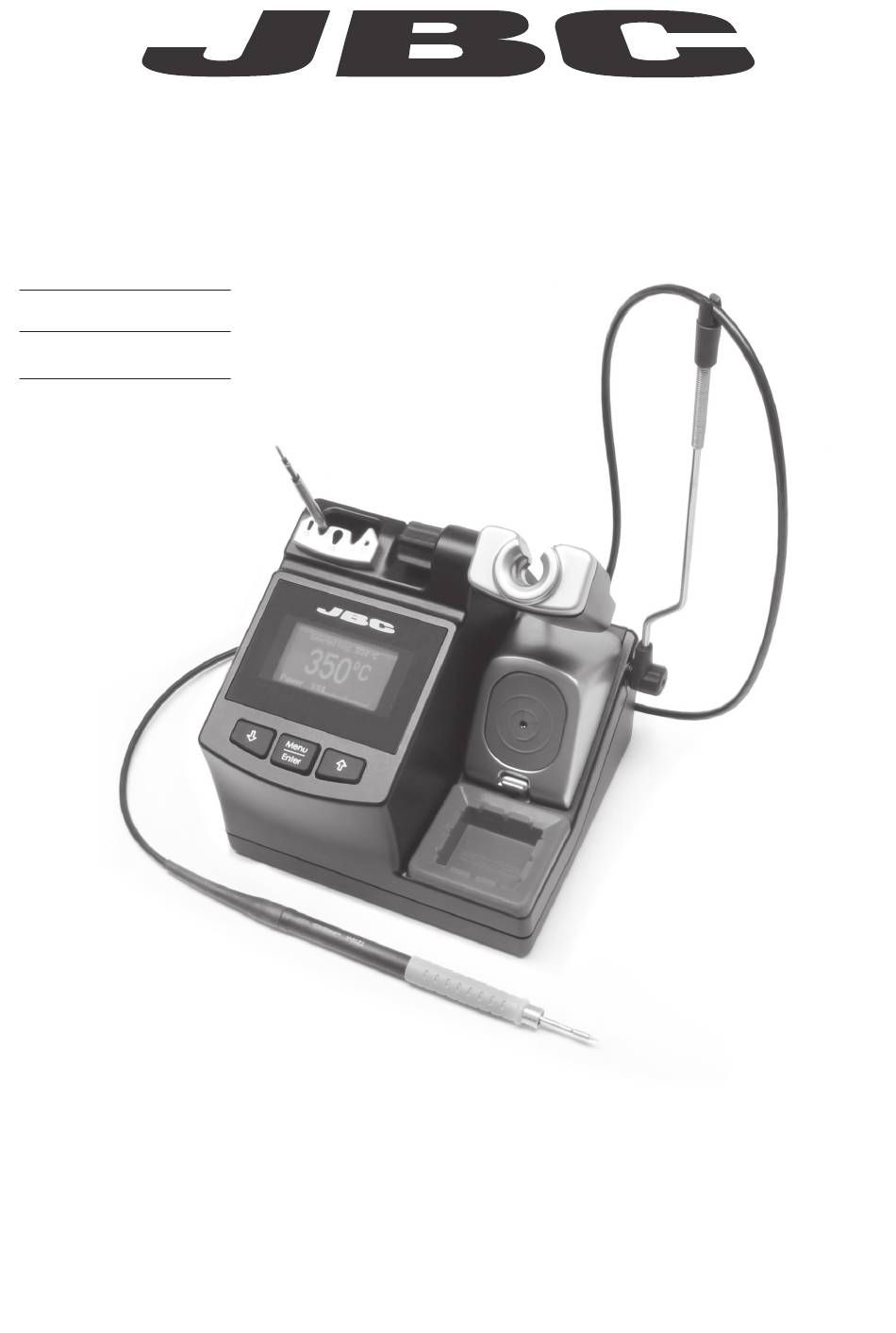

  • Page 1 www.jbctools.com INSTRUCTION MANUAL Page 中文 English 精密焊接台 Ref. CD-2SHE...
  • Page 2 产品描述 需包含以下部件： CD 控制主机 ..........1 件 精确用途手柄 ........... 1 件 Ref. CD-2HE (230V) Ref. T210-A 电源线 ............1 件 烙铁头 ............2 件 Ref. 0009401 (230V) Ref. C210001 (x1) C210008 (x1) 铜丝球 ......1 件 海绵 ....... 1 件 说明书 ......1 件 Ref. CL6210 Ref. S0354 Ref. 0017070 w w w.jbc tools.com 精密焊接台 Ref. CD-2SHE...
  • Page 3 w w w.jbctools.com 产品特性 集线器 可调式支架: 智能热管理 快捷烙铁头更换器 操作控制 焊嘴清洁系统 精确用途手柄 Ref. T210-A 主开关 保险丝 电源插座 USB-B 接口 电位连接...
  • Page 4 可调式支架 集线器 (Ref. CC3702) 调节工具支架， 满足工作位 将电线放置在集线器上， 避免工作位置受到电线干扰。 置需求。 焊嘴清洁系统 选择最适合您的焊接清洁需求的选择。 防溅罩 Ref. 0017576 防溅层 可防止在使用铜丝清洁球 Ref. 0017574 的时候残锡的飞溅。 防止溅锡确保工作环境的整洁。 铜丝球 Ref. CL6210 有效清洁方法。 在清洁 后到下次焊接前对焊 嘴加锡保养， 以防焊嘴 氧化。 如果烙铁头非常脏， 建议 先刮掉多余的锡。 擦板 Ref. CL0160 耐高温凹槽可以让操作者通过轻轻拍打 或擦拭去除多余的焊锡。...
  • Page 5 w w w.jbctools.com 如果需要拆下保护罩， 请按照以下步骤进行： 1. 松开保护罩扣锁。 2. 撤走保护罩。 其他防溅罩选项 （不包括） : 不锈钢丝球 金属刷 Ref. CL6205 Ref. CL6220 为焊嘴提供更深层的 如果使用得当， 清洁 可提供更彻底的清洁。 擦板 敲击 擦拭 海绵 轻轻敲击除去多余的残锡。 使用槽口擦拭任何残留的锡粒。 Ref. S0354 最温和的清洁方法。 工作时用蒸馏水润湿海绵避 免焊嘴磨损。...
  • Page 6 兼容手柄 普通用途 与 C245 烙铁头系列兼容 带有柔软隔热层的普通用途手柄 Ref. T245-A 柔软海绵 (Ref. 0016057) 蓝色普通用途手柄 Ref.T245-PA 蓝色手柄可快速与其他手柄区分开来 防滑手柄 Ref.T245-B 防滑柔软触感 使用滑动标签可轻松更换T245-A / T245-C握套（型号 0016057 共四个握套）。 1. 插入标签 2. 套上手柄 3. 移去标签 标签 新握套 将滑动标签插入新握套内。 顺着标签将握套套上手柄。 要移去标签，握住手柄并向 外拉。 注意:所有型号都配有1.5米电线。...
  • Page 7 w w w.jbctools.com 用于精确操作 与 C210 烙铁头系列兼容 精确用途手柄 Ref.T210-A 蓝色精确手柄 蓝色手柄可快速与其他手柄区分开来 Ref.T210-PA 更高要求 重要:仅与 C245 焊头兼容于 CD 台。 高精度焊接工作需要持续的高导热。 它们提供良好的隔热条件， 其中还有一个螺丝固定住烙铁头 以防止打滑。 普通用途HD手柄 普通用途HD手柄，带3米电线 Ref.T470-A Ref.T470-SA 三叶型手柄 Ref.T470-ZA 更好地握持工具。 隔热HD手柄 隔热HD手柄，带3米电线 Ref.T470-FA Ref.T470-MA 海绵 注意:所有型号都配有1.5米电线，配有3米电线的型号除外。...
  • Page 8 快速烙铁头更换器 节省时间， 安全更换烙铁头， 主机无需断电。 1. 移除 2. 插入 3. 固定 将手柄放置在插拔座上， 拔 将手柄置在新烙铁头顶端， 使用孔洞来固定烙铁头*， 操 出烙铁头。 轻轻下压。 作如下： A. 直线型烙铁头 C210. B. 弯曲型烙铁头 C210. C. C245. *重要 切记尽量将烙铁头插入到标识处，以确保正确的连接。 标识 兼容烙铁头 CD 主机 使用C245 烙铁头及 T245/T470 手柄或 C210 烙铁头及 T210 手柄。 找到最适合你的焊接 需求的款式， 请登录 www.jbctools.com ø 3,5 ø 1 ø 1,5 圆头...
  • Page 9 USB 接口 自我们官网下载最新软件， 确保您的焊台处于最佳状态。 JBC 更新程序 (JBC Updater) www.jbctools.com/software.html 通过USB接口更新软件。 USB AB 连接线 JBC Updater JBC 管理员 (JBC Manager) www.jbctools.com/manager.html 通过该程序使用电脑管理和跟踪多台焊台。 可将数据导出到其他电脑上。 任何JBC 焊台 USB AB 连接线 端口 管理员设置 同时更换一组JBC焊台设置 JBC Manager 记录设置 创建实时焊接过程图表， 包括功率和温度数据...
  • Page 10 操作 JBC 专属加热系统 革命性技术， 可以令烙铁头温度快速回升。 这意味着用户可以在较低温度下操作， 并提高焊接质量。 之后， 烙铁头温度在睡眠和休眠模式下降低， 可令其寿命延长五倍。 1. 工作 2. 睡眠 (Sleep) 3. 休眠 (Hibernation) 长时间放置 在支架上 当工具从支架下取下时， 当工具放置在支架上时， 长时间没有使用后， 电源会切 烙 铁 头温 度 会加 热 到 选 定 温 温度会下降到 断， 工具会冷却到室温。 度。 预置睡眠温度。 睡眠...
  • Page 11 w w w.jbctools.com 流程控制 工作屏 显示特定固定温度 鎖定溫度 3 5 0 等级 ºC 2 7 0 3 5 0 4 0 0 显示已选温度等级 固定温度 3 5 0 被選溫度 工作屏提供工具 实时有用信息。 温度修正 - 1 0 提供所选温度和实际温度之 功 率 间的更精确的修正。 菜单屏 原始密码: 0105 S t a t i o n s e t t i n g s 主机设置...
  • Page 12 温度超过 400°C (750°F) (750°F)。 对于大多数无铅应 会损坏电路板及其组件。 用来说这已被视为足够高温。 主机的温度范围在90-450ºC 甚至于焊嘴与焊点更短时 (190-840ºF)。 更改温度限 间的接触， 使助焊剂无法 制用于不常见的应用， 如低/ 发挥正常功效， 严重降低 高熔点锡焊 （HMP） 或者塑料 烙铁头寿命。 如果焊点需 应用 （比如铆合） 。 要更大功率 （比如多层板 或者高散热板） ， JBC强烈 最低温度 推荐配合使用其他辅助产 设定进行工作的最低温度。 品如预热台。 默认的最低温度为200ºC (392ºF).。 对于有铅应用来说 这被视为适当的起始温度。 节奏提示 可用来设定在重复作业时的 不适用 在每1-50秒重复的一种蜂鸣 工作速率。 蜂鸣声提醒您必须 声。...
  • Page 13 w w w.jbctools.com 工具设置 警告 参数描述 建议 固定一个温度 非常适合需要在特定温度下 不适用 固定一个温度值范围在 焊接多个组件。 主机将拒绝 （90-450ºC/190-840ºF） 。 任何更改温度的意图。 温度等级设置 这允许在3个不同温度之间快 不适用 类似于 “固定一个温度” 的参 速切换。 根据您的焊接应用 数。 在这种情况下， 用户可以 允许的温度值来设置。 根据不同的功率要求设置最 多3个温度值。 睡眠延时 因为我们的工具可以仅在2 设置工具在置放架上起并保 秒内从默认睡眠模式升到工 持所选温度到进入睡眠模式 作温度， 此参数预设为0分 的时间。 焊嘴温度随即降到 钟。 一旦工具被回放到置放 睡眠温度 （默认150ºC/302ºF 架上， 温度将自动降到睡眠 或者 260ºC/500ºF 只适用于 温度， 延长焊嘴寿命并防止 拆焊)。...
  • Page 14 增大默认值将加速焊 眠模式的时间。 默认设置 氧化。 嘴的氧化和缩短其使用寿 为10分钟。 这段时间之后， 放置到置放架之前对工具 命。 电源被切断， 焊嘴温度降至 做加锡保养也有助于保护涂 室温。 层， 防止焊嘴氧化， 延长焊嘴 寿命。 温度修正 设置数值在±50°C (± 90°F) 当用户更换烙铁头 提供所选温度和实际温度之 以实现零失误。 JBC强烈推荐 类型， 此参数须重设至 间的更精确的修正。 使用TID-A或TIA-A测温仪以 0°C/F 或者适合该烙铁 获得精确的读数。 头的温度值。 比如， 为 C245966 （粗类型） 设置的 修正值为+20°C (+36°F)， 之后用户更换到C245030 （较细类型） 而没有重设修 正值， 在C245030不需要 调整温度的情况下， 用户 实际上在低20°C (+36°F) 的温度下作业。...
  • Page 15 维护 在维护或储存之前需确保设备已经冷却。 - 用玻璃清洁剂或抹布清洁主机屏幕。 定期清洁 使用抹布清洁外壳和工具。 酒精只可用来清洁金属部件。 - 定期检查工具金属件及支架， 确保清洁， 确保主机可以保持探测到工具状态。 - 储存前， 保持烙铁头清洁并加锡保养以防 氧化。 生锈或航脏的表面会减少传递到焊点的热 量。 - 定期检查电线和管子。 - 按如下图示更换熔断保险丝： 1. 推动黑色盖子取下保险丝。 如有必要可使 2. 将新的保险丝放入保险丝盒， 并将其放入 用工具。 工作台。 - 更换任何受损的元件。 仅使用JBC原装配件。 - 修理必须由JBC专业技术服务人员进行。...
  • Page 16 安全 必须遵守安全准则， 以防止电击， 人身伤害， 火灾或爆炸。 - 不要使用本产品用于焊接或返修以外的任何目的。 不正确使用可能造成火灾。 - 电源线必须插入核准的电源。 确保使用前妥善接地。 拔掉电源时握住插头， 而不是电线。 - 请勿在带电部件上操作。 - 该工具在不使用时应放置在支架上， 以激活休眠模式。 烙铁头， 金属部分和支架即使在焊台被切断电源时仍旧是热的。 小心轻放， 包括调整支架位置时。 - 设备开着时， 切勿无人看管。 - 请勿覆盖通风口。 热量可引起易燃物品引燃。 - 使用 “无残渣” 类锡丝， 避免与皮肤或眼睛接触， 以防刺激。 - 小心焊接时产生的烟雾。 - 保持工作场所干净整洁。 操作时， 为避免造成人身伤害， 请穿戴适当的防护眼镜和手套。 - 残锡液易引起灼伤， 请小心处理。 - 本产品允许八岁以上儿童， 肢体， 感官或心智有残缺的人士， 以及缺乏经验的人士使用， 但必须提供必要的监护及指导， 并且了解本产品可能涉及的危险。 切勿让儿童把玩。 - 没有监管，...
  • Page 17 w w w.jbctools.com 分解图...
  • Page 19 w w w.jbctools.com Precision Soldering Station Ref. CD-2SHE...
  • Page 20 Power Cord ..........1 unit Cartridges ..........2 units Ref. 0009401 (230V) Ref. C210001 (x1) C210008 (x1) Brass Wool ....1 unit Sponge ....... 1 unit Manual ......1 unit Ref. CL6210 Ref. S0354 Ref. 0017070 w w w.jbc tools.com 精密焊接台 Ref. CD-2SHE...
  • Page 21 w w w.jbctools.com Features Cable collector Adjustable Stand: Intelligent Heat Management Quick Tip Changer Process Screen Tip Cleaner brass wool with antisplash membrane Precision Purpose Handle Ref. T210-A Main switch Fuse Power Socket USB-B connector Equipotential connection...
  • Page 22 Leaves a small layer of solder on the tip preventing oxidation If the tip is very dirty, between cleaning JBC recommends first and rewetting. cleaning it with the wiper to remove excess solder. Wiper Ref. CL0160 A temperature resistant tray for removing ex-...
  • Page 23 w w w.jbctools.com Removing the Splashguard 1. Unlock the splashguard. 2. Remove it. Lock Alternative cleaning options (not supplied): Inox Wool Metal Brush Ref. CL6205 Ref. CL6220 Provides a superior When used carefully, it cleaning of the tip. cleans more thoroughly. Wiper Sponge Ref.
  • Page 24 Compatible Handles For general use Works with C245 Cartridge range General Purpose Handle Ref. T245-A Soft foam (Ref. 0016057) Blue Handle Blue grip to easily distinguish it from other handles Ref. T245-PA Non-slip Handle Ref. T245-B Non-slip soft touch Easily replace the Grips for T245-A using the slip-on tabs (Ref. 0016057 Supplied with 4 grips). 1.
  • Page 25 w w w.jbctools.com For precision use Works with C210 Cartridge range Precision Purpose Handle Ref. T210-A Blue Precision Handle Blue grip to quickly distinguish Ref. T210-PA from other handles For greater demands Important: Only work with C245 cartridges when used with a CD station. For intensive soldering jobs requiring continued high thermal power.
  • Page 26 Quick Tip Changer Save time and change cartridges safely without switching the station off. 1. Removing 2. Inserting 3. Fixing Place the handpiece in the Place the handpiece on top Use the holes for fixing the extractor and pull to of the new cartridge and cartridge* as follows: remove the cartridge.
  • Page 27 Update the station software via USB connection: Cable USB AB Updater JBC Manager www.jbctools.com/manager.html Manage and monitor as many stations as your PC can handle by using the JBC Manager. You can export data to another PC. any JBC station Cable...
  • Page 28 Operation The JBC Exclusive Heating System This revolutionary technology is able to recover tip temperature extremely quickly. This allows the user to work at a lower temperature. As a result, tip life increases up to 5. 1. Work 2. Sleep 3.
  • Page 29 w w w.jbctools.com Control Process Work Screen Fixed temp 鎖定溫度 3 5 0 Displays a specific fixed temp. Shown when you have Temp levels 等级 ºC 2 7 0 3 5 0 4 0 0 selected temp. levels. The values must be adjusted 3 5 0 被選溫度...
  • Page 30 (e. g. riveting). more power (e.g. multila- Min. temp. by default is yered or high dissipation 200ºC (392ºF). This is consi- boards), JBC strongly dered to be a proper starting recommends using other point for leaded applications. aids like preheaters.
  • Page 31 w w w.jbctools.com Tool Settings Parameter description Recommendations Warnings Fix one temperature Ideal for soldering more than Fix a value within the one component at a specific temperature range of the temperature. The station will station (90 - 450ºC / reject any attempt to change 190 - 840ºF).
  • Page 32 It provides a more precise (± 90°F) to achieve zero error. When the user chan- adjustment between the JBC strongly recommends the ges the cartridge type, the selected temperature and the use of TID-A or TIA-A Ther- parameter should be reset actual one.
  • Page 33 If necessary use a tool to lever it off. replace it in the station. - Replace any defective or damaged pieces. Use original JBC spare parts only. - Repairs should only be performed by a JBC authorized technical service.
  • Page 34 Safety It is imperative to follow safety guidelines to prevent electric shock, injury, fire or explosion. - Do not use the units for any purpose other than soldering or rework. Incorrect use may cause fire. - The power cable must be plugged into approved bases. Make sure that it is properly grounded before use.
  • Page 35 w w w.jbctools.com Exploded...
  • Page 36 保修 Warranty JBC的2年保修涵盖了该设备所有的 JBC’s 2 year warranty covers 制造缺陷， this equipment against all 包括更换有缺陷的零件和人工耗 manufacturing defects, including 时。 the replacement of defective parts 保修不包括因过度使用或误用而产 and labour. 生的产品损坏。 Warranty does not cover product 为了使保修有效， wear or misuse. 设备须返还至购买时的经销商处返 In order for the warranty to be 修，邮资自理。...
