Konig & Meyer 18951 Manual

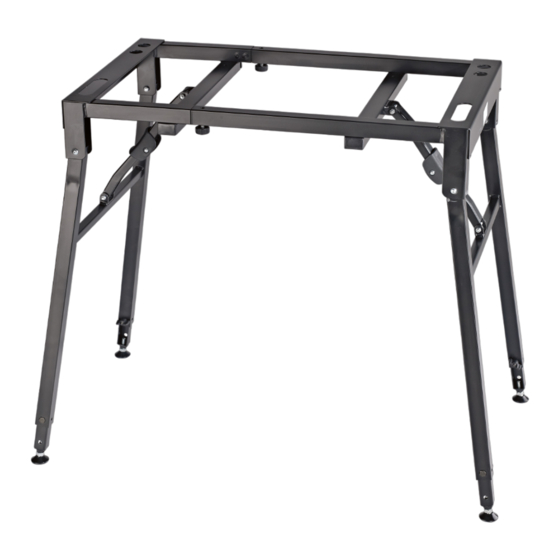

18951 Keyboard-Klapptisch
- Stabil und flexibel
- Zusammenlegbar für den mobilen Einsatz
- Mit Stellschrauben zum Ausgleich von Bodenunebenheiten
- Mit zahlreichen Erweiterungsmöglichkeiten:
- Aufsatz für 2. Keyboard, Mikrofonarm, Notenhalter, Tablet-Halter, Laptophalter
- Techn. Daten: Höhe: min. 560 - max. 770 mm, Auflagentiefe: 394 mm, Breite: min. 945 - max. 1490mm, Gewicht: 10 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden
haben. Diese Anleitung informiert Sie über alle wichtigen
Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch
für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Auf geeigneten, d.h. tragfähigen und
- ebenen Untergrund achten.
- Vor Aufbringen der Last müssen:
- a. die Standbeine auf gleiche Höhe eingestellt und
- b. die Klappscharniere durchgedrückt,
- d.h. in Endstellung gebracht sein.
- Tragkraft max. 80 kg bei zentrischer Belastung
- Verstellung der Höhe nur in unbelastetem Zustand erlaubt.
- Die Möglichkeit das Produkt zusammenzuklappen und
- zu verstellen, birgt naturgemäß Einklemmgefahren.
- Umsichtige und aufmerksame Handhabung bei Aufbau,
- Betrieb und Abbau sind daher unverzichtbar.
- Die Schlitze und Löcher der seitlichen Auflagebleche
- dienen der Aufnahme der Instrumentenfüße. Die Abstände
- der Auflagen können entsprechend eingestellt werden
BESTANDTEILE
A Vormontierter Klapptisch (siehe Anleitung, 1)
B 4 U-Profil-Füße (= U-Höhenverstellungen, 3.a)
C Zubehörbeutel mit je 4x:
C - Abdeckkappen 2.b
C - Sechskantschrauben 3.b.1
C - Flügelmuttern 3.b.2
C - Sechskantmuttern 4.a.1
C - Boden-Stellschrauben 4.a.2
D Karton B x T x H: 950 x 448 x 122 mm
ABMESSUNGEN
Ablagefläche Tisch: Breite: 945 - 1490 mm; Tiefe: 394 mm
Abstand Auflage: Breite: 886 - 1430 mm
Flächenbedarf: min. 1115 x 455 mm / max.1745 x 500 mm
Die Höhe kann in 6 Stufen eingestellt werden,
entsprechend der Anzahl der Bohrungen in den Füssen.
(siehe Anleitung 3)
PRÜFEN, INSTANDHALTEN, REINIGEN
- Bei Wartungsarbeiten auf evtl. Gefährdungen achten
- (Einklemmen, Anstoßen).
- Zur Reinigung am besten ein leicht feuchtes Tuch und ein
- nicht scheuerndes Reinigungsmittel benutzen.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Stativ wackelt auf dem Boden
F: B: Prüfen ob Füsse gleich eingestellt sind,
F: B: Stellschrauben justieren, Boden prüfen.
F: Stativ in sich instabil
F: B: Klemmschrauben 3, 8 der Teleskoprohre festziehen
F: Digitalpiano wackelt auf Stativ
F: B: Unterseite des Keyboards auf Unebenheiten überprüfen.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
18951-002-55 Rev.07 03-80-281-00 12/15
TECHNISCHE DATEN / SPEZIFIKATIONEN
Stahlrohre und Stahlstreben - pulverbeschichtet, schwarz
Material Schrauben, Muttern - verzinkt, vernickelt
Stellschrauben, Gummiauflagen - PA
Traglast max. 80 kg
Abmessungen Höhe: 560-770 mm, Breite: 945-1490 mm, Tiefe: 394 mm
Karton H x B x T: 950 x 448 x 122 mm
Gewicht 10,0 kg
Zubehör K&M-Artikel: 18815 Laptophalter, 18817 Universalhalter,
(optional) 18952 Aufsatz, 18956 Mikrofonarm, 18958 Notenhalter
