24185 Boxenwand-/Deckenhalter
- universell einstellbar durch Kugelgelenk
SICHERHEITSHINWEISE
- Tragkraft: max. 10 kg
- Nicht für Außen- bzw. Feuchträume
- Beachten Sie die örtlich gültigen Befestigungsanweisungen
-
(evtl. abweichend von den Beispielen in Kapitel C)
- Benutzen Sie 4 Schrauben/Anker für die Wandbefestigung
- Montage durch ausgebildetes Installationspersonal
- Montage nur an geeigneter Wand/Decke mit entsprechendem
-
Montagematerial (nicht im Lieferumfang)
- Ungeeignet sind Wände/Decken die zu schwach sind oder hinter
-
denen Strom- und Wasserleitungen oder dgl. verlegt sind.
-
Im Zweifel einen qualifizierten Fachmann zu Rate ziehen.
- Prüfen Sie regelmäßig die Festigkeit der Installation.
- Das Kugelgelenk ist durch zwei Gewindestifte 4 mit dem
-
Halterohr verbunden; diese müssen stets fest angezogen sein
-
und dürfen nur bei Neuausrichtung der Box gelockert werden.
-
Dabei die Box am besten durch eine zweite Person halten
-
lassen, um ein ungewolltes Wegkippen zu verhindern.
- Aufmerksame Handhabung erforderlich, da die
-
Verstellmöglichkeiten Einklemmgefahren bergen
- Lautsprecher vorab auf Eignung prüfen; v.a. die Gewindebuchsen

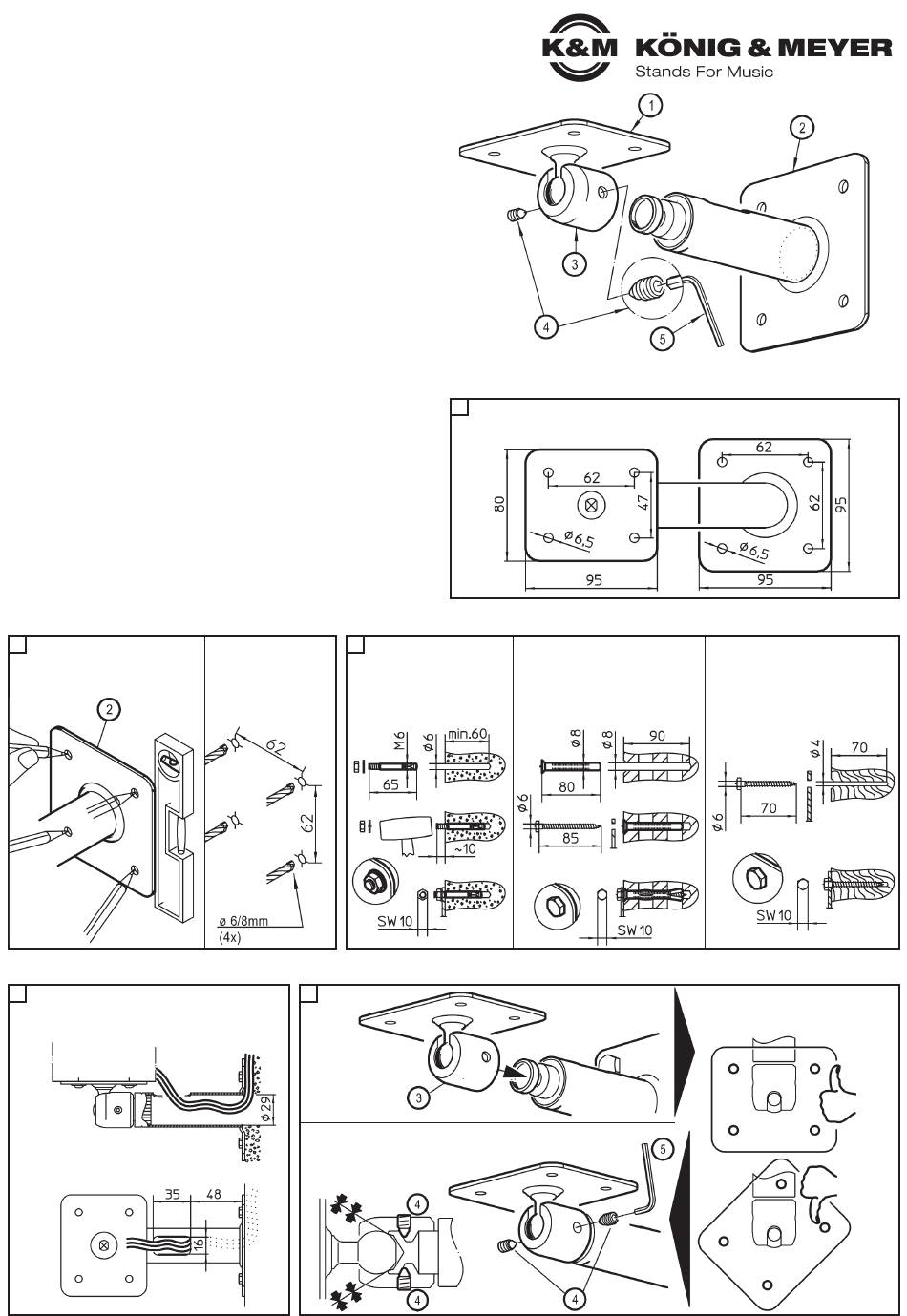

AUFBAUANLEITUNG
Sichtprüfung: Sind alle Teile vorhanden und in Ordnung?
1 Lautsprecherplatte
2 Wandplatte mit Auslegerrohr
3 Gelenkkörper
4 Gewindestift mit Spitze M6 x 10 mm (2x)
5 Inbusschlüssel SW3 für M6
WANDPLATTE BEFESTIGEN
B
1. Wandplatte an geeigneter
1.
Stelle platzieren und
1.
senkrecht ausrichten.
2. Bohrlöcher markieren.
MONTAGE DER BOXENHALTERUNG
D
BEACHTE bei Unterputz-Kabel-Installation
- Öffnung Wandplatte (ø29 mm)
- Kabelausgang 35 x 16 mm
C
3. Dübellöcher bohren,
Betonwand
3.
4x
Bsp.: Bolzen Anker M6 x 65 mm
3.
-ø 6 f. Anker-Bolzen
aufbohren, Loch ausblasen,
3.
-ø 8 f. Rahmendübel
Anker einschlagen, Halterung
anbringen, U-Scheiben setzen,
Muttern anziehen
E
a.
Schwenkgelenk 3
über Gelenkbolzen
des Auslegerrohrs
schieben
d. Der durch die Gewindestifte 4
d.
ausgeübte Anpressdruck
d.
zwischen Kugel und Pfanne
d.
hält die Box in Position
LOCHBILDER
A
Lautsprecher-Platte
Lochsteine
Bsp.: Rahmendübel 8 x 80 mm mit
Bsp.:
Holzschraube 6 x 85 mm
aufbohren, senken und ausblasen,
Dübel setzen, Halterung anbringen,
Schrauben eindrehen
c. Beide Gewindestifte 4
c.
per Schlüssel 5 anziehen.
Wand-Platte
Holzbalken
Bsp.: Holzschraube DIN 571, 6 mm
aufbohren, senken und ausblasen,
Halterung anbringen, Schrauben
eindrehen
b. Schwenkgelenk 3
b.
Boxenhalteplatte so ausrichten,
b.
dass das Lochbild frei bleibt.
