Konig & Meyer 18950 Setup

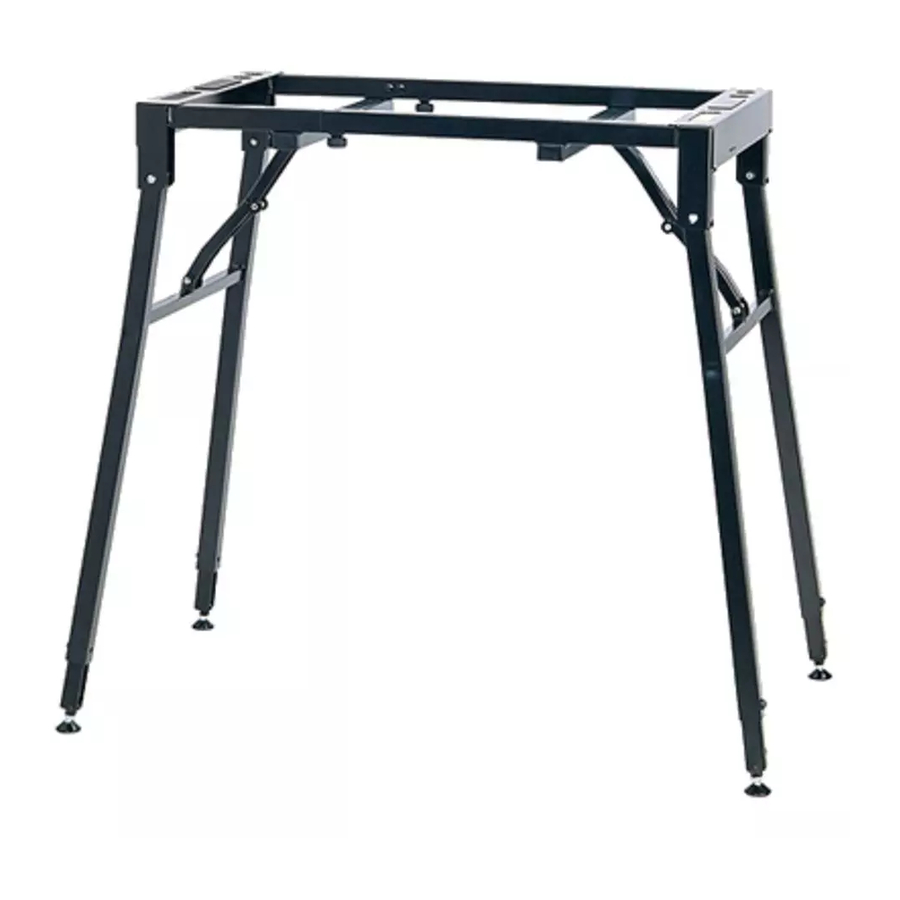

Keyboard-Klapptisch 18950
zusammenlegbar, höhen- und breitenverstellbar
Aufstellanleitung
Beine auseinanderklappen und Klapptisch aufstellen, beidseitige Scharniere
durchdrücken – ACHTUNG Quetschgefahr !
Gewünschte Höhe mittels Fußauszugsrohren 2 (4 Stück) und Donhead-
Schraube 1 (M6 x 10 / 4 Stück) fixieren.
Zum Abstellen auf mehrstufigen Ebenen können die Fußauszugsrohre auch
unterschiedlich weit ausgezogen werden.
Zur gewünschten Breiteneinstellung Klapptisch auseinanderziehen und
mittels Rändelschrauben 5 (M6 x 30 / 2 Stück) fixieren.
Zum Ausgleich von Bodenunebenheiten und für sicheren Stand Boden-
ausgleichsschrauben 3 (M8 x 30 / 4 Stück) eindrehen und mit
Kontermutter 4 entsprechend fixieren.
Bei Verwendung ohne Aufsatz alle Abschlußstopfen 6 (4 Stück) in
Verbindungsrohre eindrücken,
bei Verwendung mit Aufsatz nur Abschlußstopfen 6 (2 Stück) vorne in
Verbindungsrohre eindrücken.
Gummiauflagen 7 (4 Stück) aufkleben.
Bitte beachten: die angegebenen Positions-Nummern
entsprechen nicht den Ersatzteil-Bestell-Nummern!
Aufsatz 18952
für Klapptisch 18950 – höhen- und neigungsverstellbar
- 18950.000.55 - / - 18952.000.55 -
- 03.80.158.00 - 4/02
