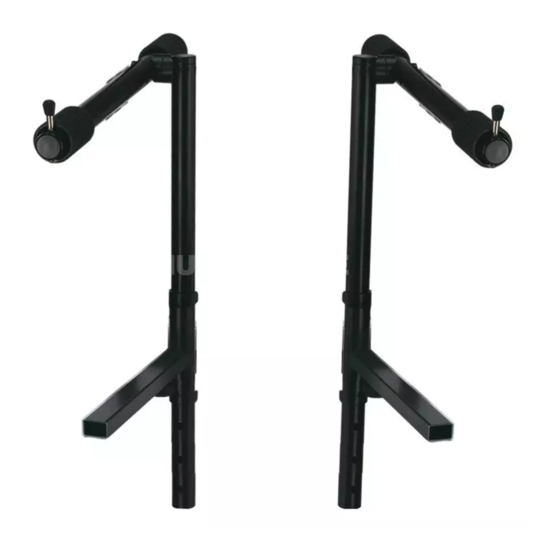

Konig & Meyer Stacker 18952 Assembly Instructions

For keyboard stand 18950; adjustable height and angle

Available languages

Aufsatz 18952

für Klapptisch 18950, höhen- und neigungsverstellbar

Montageanleitung

Wichtig: Die beiden Aufsätze können in 8

unterschiedlichen Höhen montiert werden,

müssen aber aus Sicherheitsgründen unter-

einander immer gleich hoch eingestellt sein.

Hintere Abschlußstopfen 3 an den

Befestigungsrohren 2 des Keyboard-

ständers entfernen.

Höhenrohr 6 mit Klemmschraube 5 am

Verbindungsrohr 4 befestigen. Höhe in 8 Stufen

einstellbar: Auflagerohr min. 100 mm bis max.

400 mm über Klapptisch.

Verbindungsrohr 4 in das Befestigungsrohr 2

des Keyboardständers bis zum Anschlag

einschieben und mit Rändelschraube 1 fest-

klemmen.

Auflagerohr 9 in gewünschter Position mittels

Innensechskantschraube 11, Rastscheibe 7

und Feder 8 mit Innensechskantschlüssel 12 an

Höhenrohr 6 befestigen.

Gummiauflagen 10 dem Instrument anpassen.

-18952.000.55-

-03.80.792.00- 6/03
