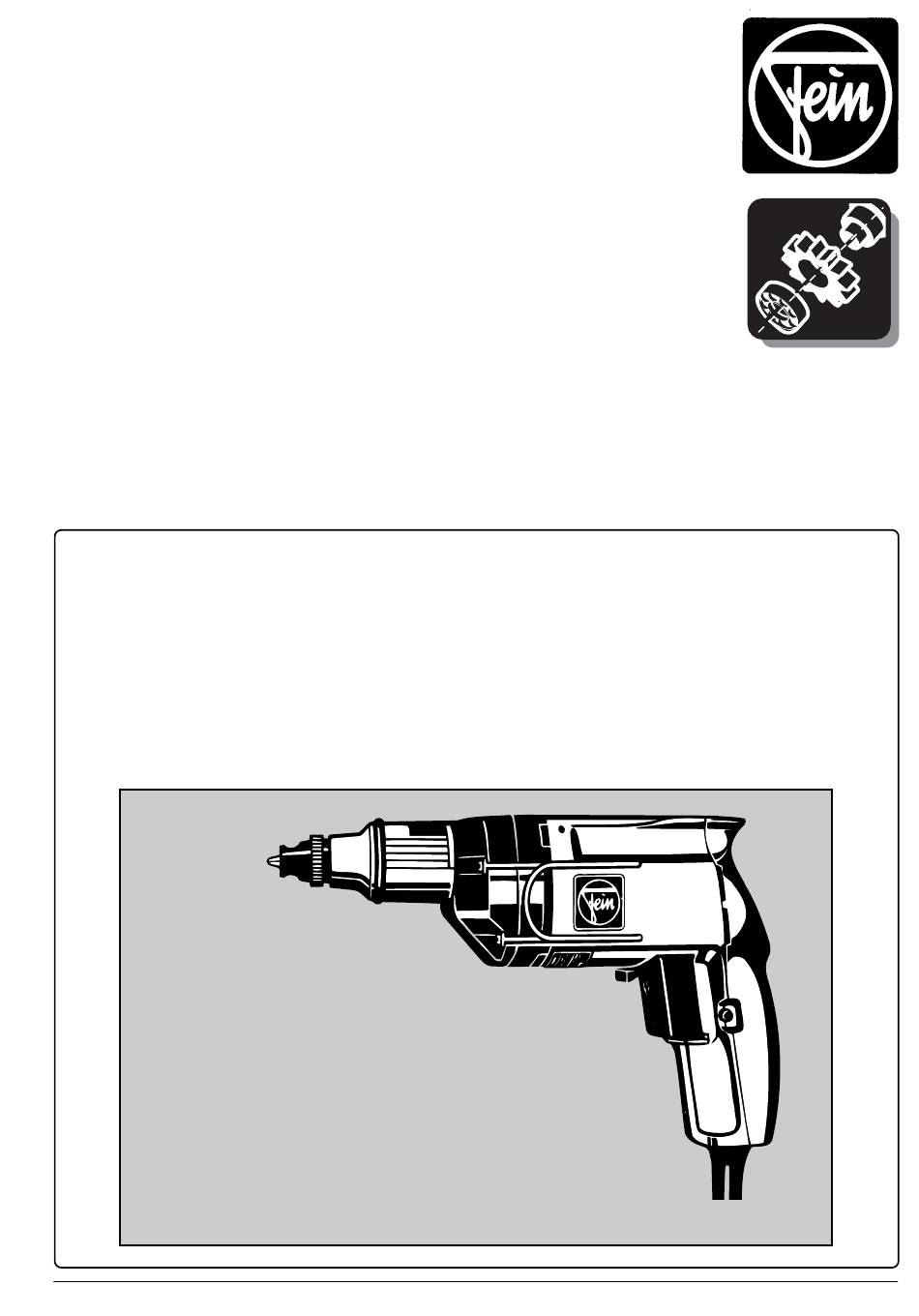

Reparaturanleitung
Repair Instructions
Instructions de réparation
Elektro-Schrauber
Electric screwdriver
Visseuse électrique
7 210 88/ASse 636II-28b Kinetik
Technische Änderungen vorbehalten/Subject to technical modifications/Caractéristiques techniques sous réserve de modifications.
1 88 50 265 06 0 X 01.03 Printed in Germany - Imprimé en Allemagne, FEIN Stuttgart
1 88 50 265 06 0 X 01.03
– umschaltbar für Rechts- und Linkslauf
reversible for forward and reverse action
–
– pour marche à droite /à gauche
1
Advertisement
Table of Contents

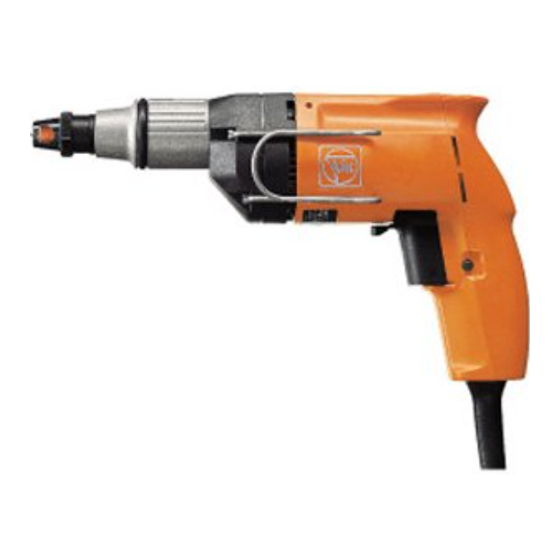

Related Manuals for Fein ASse 636II-28bT Kinetik
Summary of Contents for Fein ASse 636II-28bT Kinetik
- Page 1 7 210 88/ASse 636II-28b Kinetik Technische Änderungen vorbehalten/Subject to technical modifications/Caractéristiques techniques sous réserve de modifications. 1 88 50 265 06 0 X 01.03 Printed in Germany - Imprimé en Allemagne, FEIN Stuttgart 1 88 50 265 06 0 X 01.03...
-
Page 2: Technische Daten
Bestellnummer 7 210 88 blasen oder auspinseln. Bauart ASse 636II-28bT Kinetik Nennaufnahme 450 W 2.2.3 Getriebefett erneuern. Bitte verwenden Sie nur FEIN Leistungsabgabe 260 W Spezialfett nach Tabelle Seite 4. Stromart Je nach Einsatzart und Einsatzdauer, spätestens jedoch Lastdrehzahl 0-2700/min... -
Page 3: Montage Der Maschine
7 210 88/ASse 636II-28 bT 4. Montage der Maschine Der Zusammenbau erfolgt sinngemäß in umgekehrter Reihen- folge. Vorhandene Beilegeringe wieder an den richtigen Stellen einbauen. Ihr Verlust kann zu Beschädigungen führen. Der im Getriebekopf befindliche Nockenring (390) ist so einzubauen, dass formgleiche Nocken gegeneinander liegen. Ist der mit dem Stirnrad (370) in Eingriff stehende Nockenring (390) abgenützt, kann ein Austausch dadurch umgangen werden, dass der identisch aufgepresste Nockenring gegen... - Page 4 7 210 88/ASse 636II-28 bT Anschlussplan Connecting plan Schéma des connexions UKW-Drossel nur von 121…250 V inductor only 121…250 V bobine de réactance seulement de 121…250 V Netz Réseau Fettmengen und Fettarten Types and quantities of grease Types et quantités de graisse Fettart Tuben-Inhalt Bestellnummer...
- Page 5 7 210 88/ASse 636II-28 bT 1 88 50 265 06 0 X 01.03...
- Page 6 7 210 88/ASse 636II-28 bT 7 210 88/ASse 636 II-28b Kinetik mit Loctite Nr. 242 gesichert protected with "Loctite No. 242" protégée avec «Loctite No. 242» Außenverzahnung muss fluchten M = 1…1,4 Nm GB, AU, CA external teeth must be aligned denture extérieure doit être en alignement mit Loctite 573 abgedichtet closed with "Loctite 573"...
- Page 7 7 210 88/ASse 636II-28 bT Teil-Nr. Bestellnummer M = 0,8…1 Nm Part.No. Order Reference Référence 3 19 01 117 02 1 3 07 01 234 00 2 (110 V) 3 07 01 228 00 2 (220-240 V) 3 07 22 179 01 0 3 07 01 238 00 1 3 07 12 043 00 1 3 07 11 059 00 7...
- Page 8 7 210 88/ASse 636II-28 bT Einzelteile Component Parts Pièces détachées Teil-Nr. Bestellnummer Part.No. Order Reference Benennung Description Désignation Référence 3 19 01 117 02 1 Motorgehäuse motor housing carter moteur 3 07 01 234 00 2 elektronischer Drehzahlsteller, electronic speed control, régulateur de vitesse électronique, 110 V 110 V...
-
Page 9: Technical Data
2.2.2 Clean the machine. Blow out or brush out the brush Order Reference 7 210 88 holders and insulating parts. Type ASse 636II-28bT Kinetik 2.2.3 Replace gear lubricant. Please use only FEIN special Input 450 W lubricant according to table page 4. Output 260 W... -
Page 10: Assembling The Machine
7 210 88/ASse 636II-28 bT 4. Assembling the machine Re-assemble in reverse sequence. Please bear in mind that existing washers are to be placed in the right places. Their loss would lead to damage. The movable cam ring (390) for the gear head has to be installed so that cams of the same form are facing each other. -
Page 11: Caractéristiques Techniques
ASse 636II-28bT Kinetik Puissance absorbée 450 W 2.2.3 Changer la graisse de l'engrenage. N’utiliser que de la graisse spéciale FEIN suivant la table page 4. Puissance utile 260 W Nature du courant En fonction du type et de la durée d'utilisation, mais au... - Page 12 7 210 88/ASse 636II-28 bT 4. Remontage Le remontage s'opère en sens inverse. Veiller aux rondelles-cales. Leur absence peut entraîner des endommagements. La bague à came déplaçable (390) pour la tête d'engrenage doit être installée de sorte que les cames de la même forme soient l'un vis-à-vis de l'autre.
