REPARATION
1. Précautions de manipulation des composants
électroniques
Cette unité utilise des circuits CMOS LSI dans la partie
intégrale des circuits. Lors de la manipulation de ces
pièces, les précautions suivantes doivent être
rigoureusement respectées. Les circuits CMOS LSI
ont une très haute impédance aux bornes d'entrée et
de sortie. Pour cette raison, ils sont facilement affectés
par la source d'alimentation haute tension environnante,
l'électricité statique dans les vêtements, etc. et parfois
ils ne sont pas complètement protégés par le circuit de
protection incorporé.
Afin de protéger le circuit CMOS LSI.
1) Lors du stockage et du transport, bien l'envelopper
dans une feuille d'aluminium. Envelopper
également les plaquettes de montage imprimée
(PWB) dans une feuille d'aluminium.

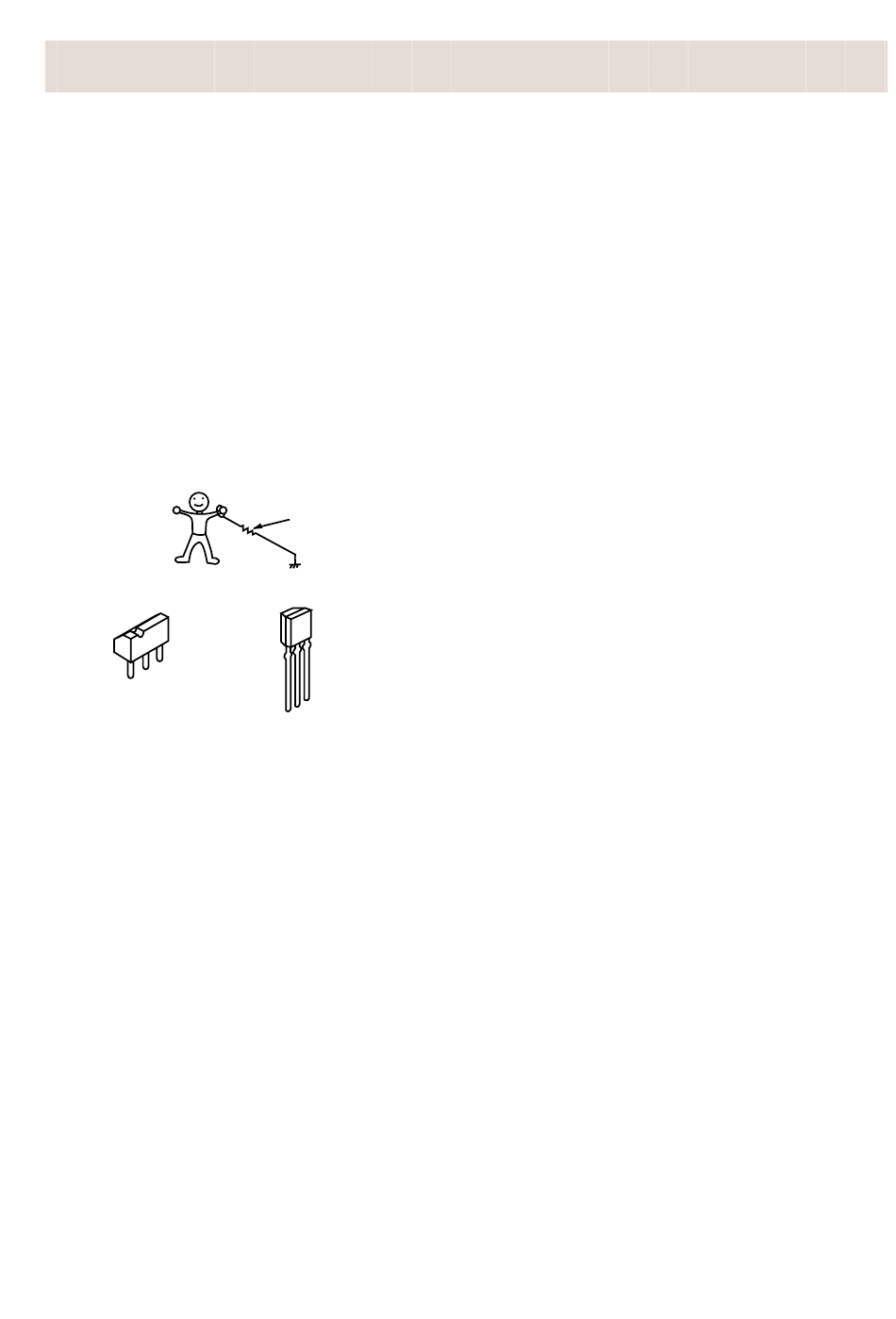

2) Lors du soudage, mettre le technicien à la masse
comme indiqué sur la figure et utiliser un fer à
souder et un plan de travail mis à la masse.
2. Formes des composants électroniques
B
C
E
Transistor
2SB1238
3. Réparation du panneau de touches de commande
Les procédures permettant de réparer le panneau de
touches de commande du four à micro-ondes sont
décrites ainsi que les précautions à prendre.
Pour effectuer les réparations, l'alimentation du
panneau de commande des touches est disponible
soit de la ligne d'alimentation du four, soit de la source
d'alimentation externe.
(1) Réparation du panneau de commande des
touches avec l'alimentation du four:
ATTENTION:
LE TRANSFORMATEUR HAUTE TENSION DU
FOUR A MICRO-ONDES EST ENCORE ACTIF
PENDANT LA REPARATION ET PRESENTE
UN DANGER.
Par conséquent, lors de la vérification de la perfor-
mance du panneau de commande des touches,
placer le boîtier extérieur sur le four pour éviter de
toucher le transformateur haute tension, ou débran-
cher la borne de l'enroulement primaire (connecteur)
du transformateur haute tension pour le désactiver;
le bout d'un tel connecteur doit être isolé par un
ruban isolant. Après la réparation, s'assurer de
remettre les fils sur leurs emplacements originaux.
A. Sur certains modèles, le cordon d'alimentation
entre le panneau de commande des touches et
le four est si court que les deux ne peuvent pas
être séparés.
env. 1 Mohm
approx. 1M ohm
Transistor
DTA123ES
DTA143ES
C B
DTB123ES
E
DTD143ES
Pour ces modèles, vérifier et réparer toutes les
commandes (y compris celles liées au détecteur)
du panneau de commande des touches tout en
les maintenant connectés au four.
B. Sur certains modèles, le cordon d'alimentation
entre le tableau de commande des touches et le
four est tellement assez long que les deux peuvent
être séparés. Pour ces modèles, il est possible de
vérifier et de réparer les commandes du tableau de
commande des touches tout en le séparant du
four; dans ce cas il faut court-circuiter les bouts du
commutateur de détection de porte (sur la plaquette
de circuit imprimé) du tableau de commande des
touches à l'aide d'un cavalier, qui amène un état de
fonctionnement équivalent à celui de la porte du
four fermée. Comme pour les commandes liées à
la détection du tableau de touches de commande,
la vérification est possible si la (les) résistance(s)
fictive(s) d'une résistance égale à celle des
commandes est (sont) utilisée(s).
(2) Réparation du panneau de commande des
touches avec l'alimentation d'une source
d'alimentation externe:
Débrancher complètement le panneau de commande
des touches du four et court-circuiter les deux bouts
du commutateur de détection de porte (sur la plaquette
PWB) du panneau de commande des touches, qui
amène un état de fonctionnement équivalent à celui
de la porte fermée. Connecter une source d'ali-
mentation externe à la borne d'entrée d'alimentation
du panneau de commande des touches, ensuite il
est possible de vérifier et réparer les commandes du
panneau de commande des touches, il est aussi
possible de vérifier les commandes liées à la détection
du panneau de commande des touches en utilisant
la (les) résistance(s) fictive(s).
4. Outillage pour la réparation
Outils nécessaires pour réparer l'ensemble panneau
de commande des touches.
1) Fer à souder: 30 W
(Il est recommandé d'utiliser un fer à souder avec
une borne de masse.)
2) Oscilloscope: Monofaisceau, plage de fréquence:
CC - 10 MHz ou modèle plus récent.
3) Autres outils: Outils à main.
5. Autres précautions
1) Avant d'activer la source d'alimentation de l'unité
de commande, enlever la feuille d'aluminium ap-
pliquée pour éviter l'électricité statique.
2) Connecter le connecteur de l'unité des touches
à l'unité de commande en s'assurant si les fils du
conducteur ne sont pas torsadés.
3) Après avoir enlevé la feuille d'aluminium, faire attention
à ne pas appliquer une tension anormale due à l'électricité
statique etc. aux bornes d'entrée ou de sortie.
4) Fixer les connecteurs, les condensateurs électroly-
tiques, etc. à la plaquette de montage imprimé, en
s'assurant si toutes les connexions sont serrées.
5) S'assurer d'utiliser les composants spécifiés lors-
qu'une haute précision est exigée.
