REMPLACEMENT DE LA PORTE
DEPOSE
1. Débrancher le cordon d'alimentation.
2. Ouvrir légèrement la porte.
3. Insérer une plaque de fer (d'une épaisseur de 0,5 mm environ) ou
un tournevis à lame plate dans l'écartemententre le joint de porte
et le panneau de porte commeillustré sur la figure pour libérer la
pièce engagée, enprenant soin de ne pas casser les attaches.
4. Dégager le couvercle de maintien du panneau de porte.
5. Maintenant, le couvercle de maintien est libre.
Couvercle
Choke Cover
de maintien
7
6

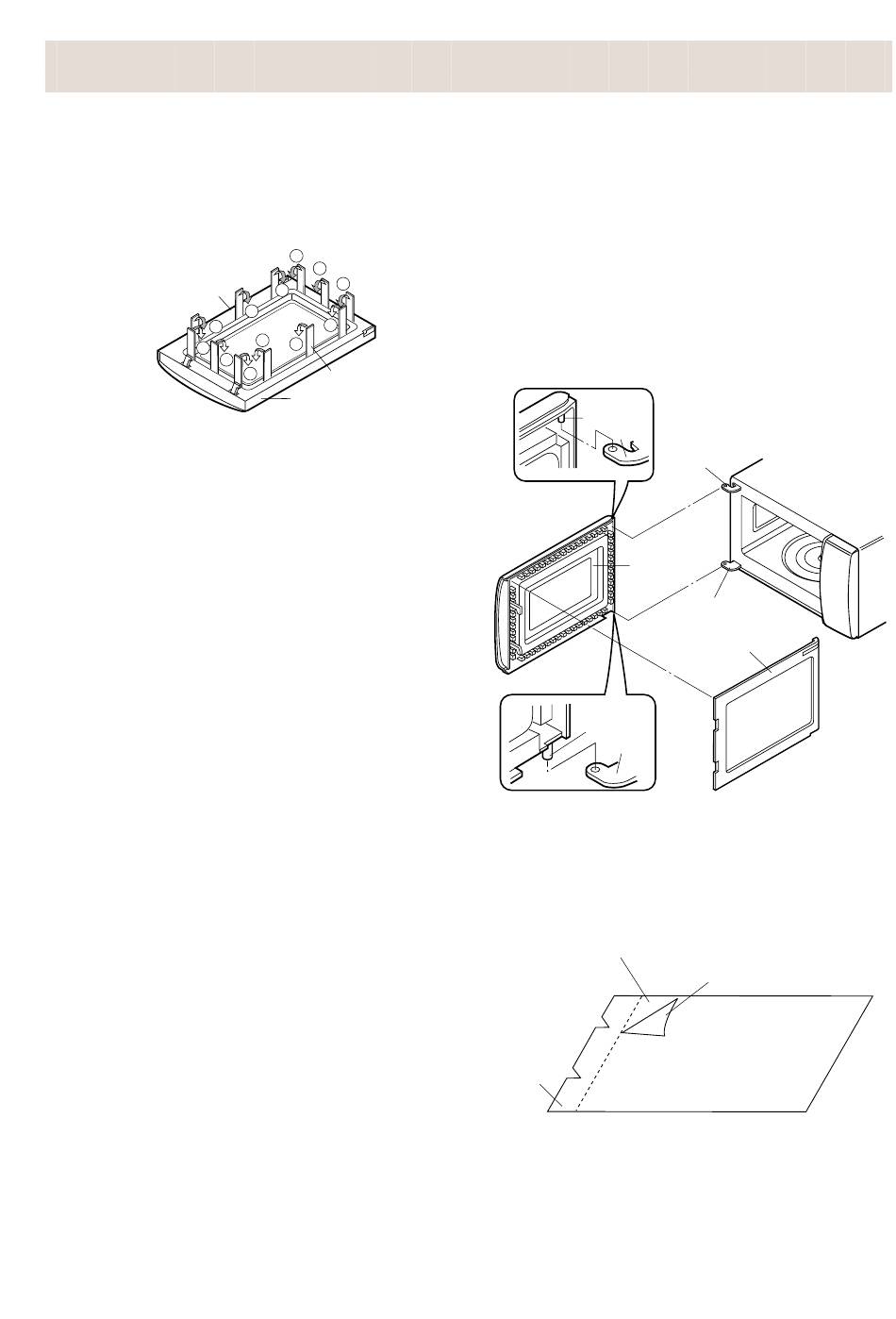

Figure C-4. Démontage de la porte
6. Dégager les deux (2) broches du panneau de porte des
deux (2) trous des charnières supérieure et inférieure
du four en soulevant.
7. Maintenant le panneau de porte est dégagé de la cavité du four.
8. Dégager le panneau de porte des languettes du cadre
de porte et déposer le cadre de porte en faisant glisser
le panneau de porte vers le bas.
9. Maintenant, le panneau de porte avec film de protec-
tion intérieur est libre.
10.Arracher le film de protection intérieur du panneau de porte.
11.Maintenant le panneau de porte est libre.
12.Faire glisser la tête de loquet vers le haut et la déposer
du cadre de porte en dégageant le ressort de loquet du
cadre de porte et de la tête de loquet.
13.Maintenant la tête de loquet et le ressort de loquet sont libres.
14.Déposer la cale de vitre en enlevant la (1) vis la fixant
au cadre de porte.
15.Déposer la vitre de la porte extérieure du cadre de
porte en la faisant glisser.
16.Maintenant la vitre de la porte extérieure et le cadre de
porte sont libre.
REMONTAGE
1. Remonter la vitre de la porte extérieure sur le cadre de
porte à l'aide de la cale de vitre.
2. Fixer la cale de vitre avec une (1) vis.
3. Remonter le ressort de loquet sur la tête. Remonter le
ressort de loquet sur le cadre de porte. remonter la tête
de loquet sur le cadre de porte.
4. Remonter le panneau de porte sur le cadre de porte en
plaçant les languettes du cadre de porte dans les trous
du panneau de porte.
5. Placer un film de protection sur le panneau de porte. Se
rapporter à "Film de protection intérieur" et à la figure
C-6, pour la manipulation du nouveau film.
6. Introduire les deux (2) broches du panneau de porte dans les
deux (2) trous des charnières supérieure et inférieure du four.
7. Remonter le couvercle de maintien sur le panneau de
porte en appuyant.
Remarque: Après toute réparation de la porte;
(A) Veiller à ce que les commutateurs du loquet de
contrôle, du commutateur d'arrêt et du commutateur
de contrôle fonctionnent correctement. (Se rapporter
au chapitre "Procédures de test".)
(B) Un appareil de contrôle des micro-ondes agréé doit
être utilisé pour vérifier la conformité aux normes
standard sur les radiations des micro-ondes.
Après toute réparation, contrôler les points suivants:
1. Les têtes de loquet de la porte doivent accrocher facilement
le crochet de loquet à travers les trous de loquet et la tête
de loquet doit passer par le centre du trou de loquet.
2. L'écart de l'alignement de la porte de la ligne horizontale
de la plaque avant de la cavité doit être inférieur à 1,0 mm.
10
11
12
9
8
1
3
2
5
Couteau à
4
Putty Knife
mastiquer
Door Frame
Cadre de porte
3. La porte est positionnée avec la face appuyée contre
la plaque avant de la cavité du four.
4. Vérifier s'il n'y a pas de fuites de micro-ondes autour de la porte
à l'aide d'un appareil de mesure des micro-ondes agréé. (Se
reporter à la Procédure de mesure des micro-ondes.)
Remarque: La porte d'un four à micro-ondes est conçue pour
agir comme une protection électronique empêchant
les fuites d'énergie de micro-ondes de la cavité du
four pendant le cycle de cuisson. Cette fonction ne
nécessite pas que la porte soit étanche à l'air, à
l'humidité (condensation) ou à la lumière. Dès lors,
l'apparence occasionnelle d'humidité, de lumière,
ou la sensation d'un léger mouvement d'air chaud
autour de la porte du four n'est pas anormale, et
celles-ci n'indiquent pas d'elles-mêmes une fuite
d'énergie de micro-ondes de la cavité du four.
Char-
Upper
nière
Oven
supé-
Pin
Broche
rieure
Hinge
du four
Char-
Lower
nière
Pin
infé-
Oven
rieure
Broche
Hinge
du four
Figure C-5. Remplacement de la porte
FILM DE PROTECTION INTERIEUR
Installation
1. Décoller le film de fond.
3. Placer le côté collant du film de protection intérieur sur
le panneau de porte.
Door film
Film de porte
Languette
Finger tab
de prise
Dépose
1. Arracher le film de porte du panneau de porte.
2. Maintenant, le film de porte est libre.
Installation
1. Décoller le film de fond.
2. Placer le côté collant du film de porte sur le panneau de porte.
Dépose
1. Retirer le film de porte des attaches du cadre de porte.
Installation
1. Fixer le film de protection aux attaches sur le cadre de porte.
22
Charnière
Upper Oven
supérieure
Hinge
du four
Panneau
Door Panel
de porte
Charnière
Lower Oven
inférieure
Hinge
du four
Couvercle
Choke Cover
de maintien
Backing film
Film de fond
