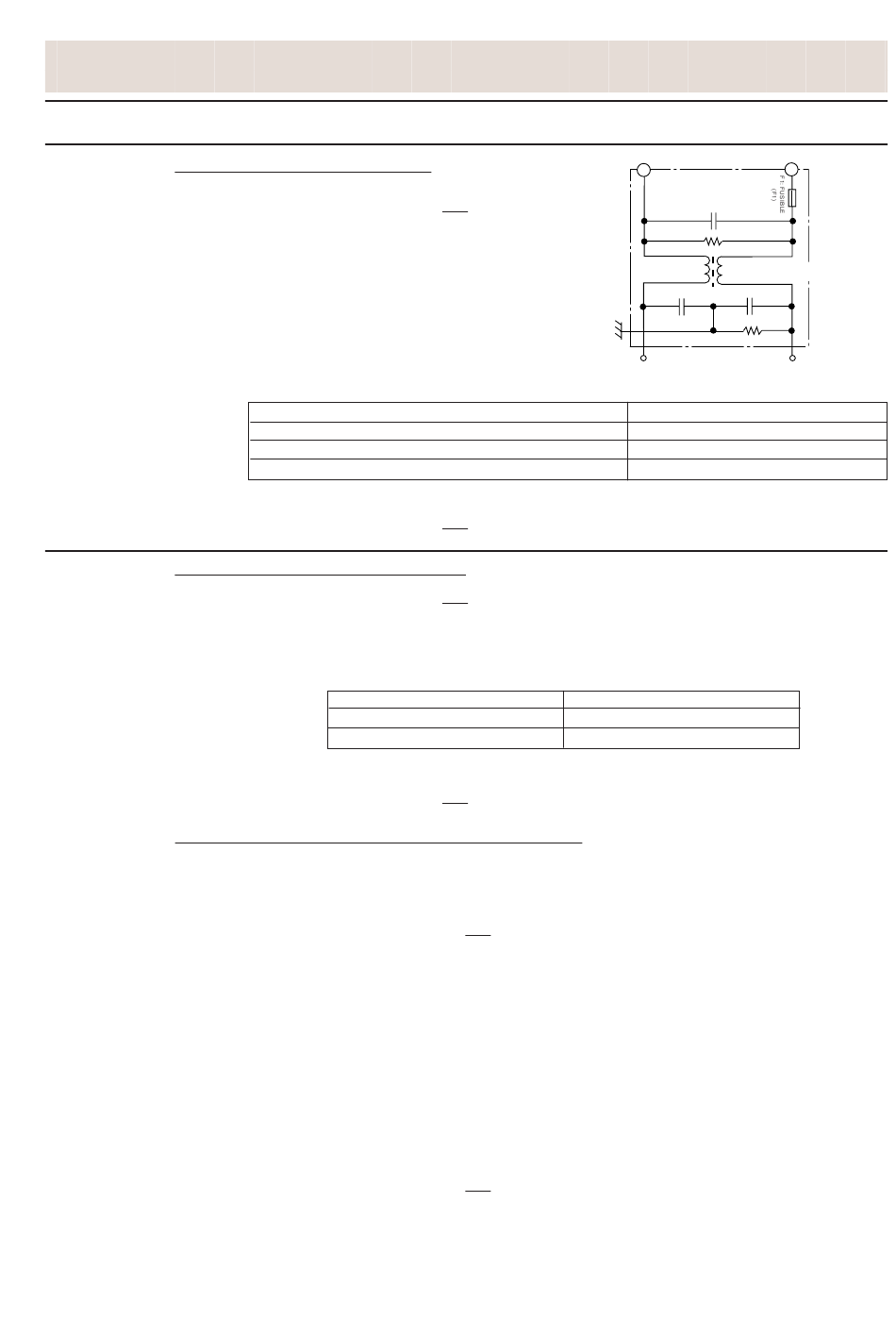

PROCEDURES DE TEST
LETTRE
DE PROCEDURE
H TEST DU FILTRE ANTIPARASITE
EFFECTUER LES VERIFICATIONS 3D.
Débrancher les fils des bornes du filtre antiparasite.
A l'aide d'un ohmmètre, vérifier entre les bornes comme
décrit dans le tableau suivant.
Si des valeurs incorrectes sont lues, remplacer l'unité du filtre antiparasite.
EFFECTUER LES VERIFICATIONS 4R.
I TEST D'ENROULEMENT DE MOTEUR
EFFECTUER LES VERIFICATIONS 3D.
Débrancher les conducteurs du moteur. Utiliser l'ohmmètre pour vérifier la résistance entre les deux
bornes comme décrit sur le tableau ci-dessous.
Si des lectures incorrectes sont obtenues, remplacer le moteur.
EFFECTUER LES VERIFICATIONS 4R.
TEST EFFECTIF DES ENROULEMENTS DU MOTEUR
ATTENTION: La procédure suivante nécessite la connexion du four à l'alimentation et doit être
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher les fils de l'enroulement primaire du transformateur de puissance. S'assurer que les fils
restent isolés des autres composants du four et du châssis. (Utiliser un ruban isolant si nécessaire.)
3. Connecter un voltmètre, réglé à 250 V CA, aux bornes du moteur. (Se reporter à la procédure de
test du moteur correspondant ou au schéma de principe pour les numéros de borne corrects.)
4. Disposer le voltmètre dans une position où la lecture peut être effectuée pendant le test.
(Ne pas toucher le voltmètre, les fils du voltmètre ou les circuits du four pendant que le four est en
fonctionnement.)
5. Fermer la porte du four.
6. Régler le niveau de puissance sur 800 W et régler la minuterie appropriée à environ trois (3)
minutes.
7. Noter la valeur lue sur le voltmètre et observer avec attention le moteur pendant le test pour voir
s'il tourne.
8. EFFECTUER LES VERIFICATIONS 3D.
9. Retirer les fils de l'appareil de test.
10.Raccorder les fils à l'enroulement primaire du transformateur de puissance.
Si une valeur de la tension de ligne est lue (étape 7), mais le moteur ne tournait pas, il est alors défec-
tueux et doit être remplacé. Si le voltmètre indique qu'aucune alimentation n'était présente, le câblage
du moteur doit être vérifié pour sa continuité.
TEST DU COMPOSANT
POINTS DE MESURE
Entre N et L
Entre la borne N et BLANCHE
Entre la borne L et ROUGE
Tableau: Resistance du moteur
Moteurs
Moteur de ventilateur
Moteur du plateau tournant
utilisée seulement si les vérifications correspondant au test à "froid" du moteur
testé sont concluantes.
Résistance
Environ 360 Ω
Environ 12 - 15 kΩ
11
NOISE FILTER
FILTRE ANTI-PARASITE
N L
0.22µ/AC250V
680K/ 0.5W
NOISE
BOBINE DE SUPPRE-
SUPPRESSION COIL
SSION DES PARASITES
0.0033µ/ 250V 0.0033µ/ 250V
10M/ 0.5W
RED
WHT
INDICATION DE L'OHMMETRE
Env. 680 kΩ
Court-circuit
Court-circuit
