PROCEDURES DE TEST (SUITE)
LETTRE
DE PROCEDURE

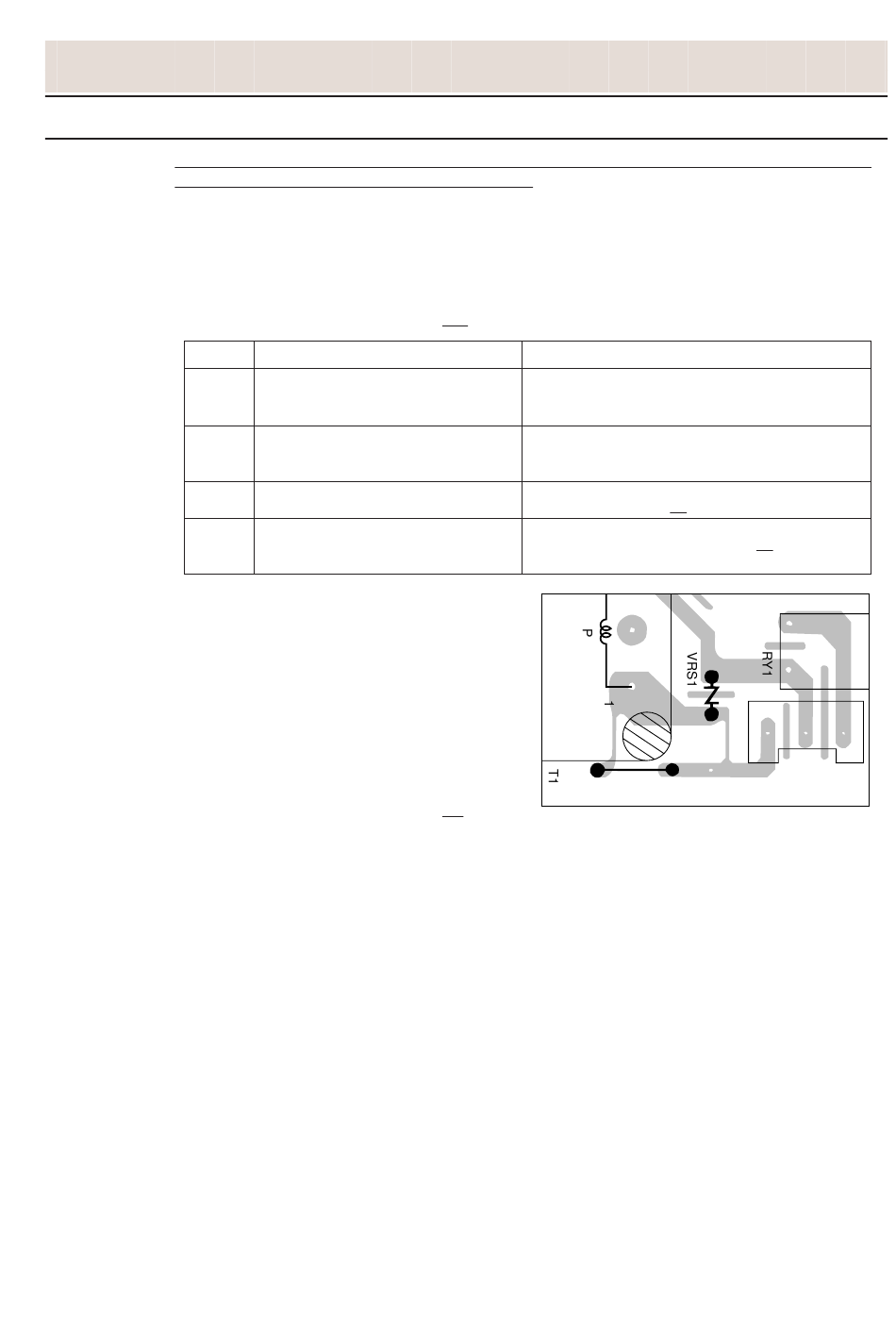

M PROCEDURES A RESPECTER LORSQUE LE FILM DE PROTECTION SUR LA PLAQUETTE
DE MONTAGE IMPRIMEE (PWB) EST OUVERT
Pour protéger les circuits électroniques, ce modèle est équipé d'un film de protection ajouté au primaire
de la plaquette de montage imprimée (PWB), ce film de protection agit comme un fusible. Si le film de
protection est ouvert, suivre le guide de dépistage des pannes ci-dessous pour effectuer la réparation.
Problème: L'indicateur de mise sous tension (POWER ON) ne s'allume pas.
EFFECTUER LES VERIFICATIONS 4R.
ACTIONS
REMARQUE:
EFFECTUER LES VERIFICATIONS 4R.
OCCURRENCE
La tension nominale secteur n'est pas
1
présente à la borne d'alimentation (Power)
du connecteur de la CPU (CN-A).
La tension nominale secteur est présente
2
sur l'enroulement primaire du transformateur
basse tension.
3 Le film est brisé seulement au point "a".
4 Le film est brisé aux points "a" et "b".
* Au moment des réparations, faire
une inspection visuelle des dom-
mages provoqués par grillage de la
varistance et examiner dans le trans-
formateur la présence de court-cir-
cuits entre couches à l'aide du
testeur (vérifier la résistance de l'en-
roulement primaire).
S'il y a une anomalie, remplacer les
pièces défectueuses.
TEST DU COMPOSANT
Vérifier la tension et le cordon d'alimentation du four.
Le transformateur basse tension ou le circuit du
secondair est défectueux. Vérifier et réparer.
*Insérer un fil cavalier J1 et le souder. (EFFECTUER
LES VERIFICATIONS 3D AVANT DE REPARER)
*Insérer la bobine RCILF2003YAZZ entre "c" et "d".
(EFFECTUER LES VERIFICATIONS 3D AVANT DE
REPARER)
b
13
CAUSE OU REMEDE
d
a
5
(J1)
c
CN - A
1
