Sharp R-212B Service Manual page 23

DEPOSE DU COMMUTATEUR DU LOQUET DE CONTROLE, DU COMMUTATEUR
DE CONTROLE ET DU COMMUTATEUR D'ARRET
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher les fils conducteurs des commutateurs et
du panneau de commande.
3. Déposer l'ensemble de panneau de commande de la
bride avant de la cavité du four, en se rapportant au
chapitre "DEPOSE DE L'ENSEMBLE DE PANNEAU
DE COMMANDE".
4. Déposer les deux (2) vis fixant le crochet de loquet à
la bride du four.
5. Déposer l'ensemble de crochets de loquet de la bride
du four.
6. Pour déposer le commutateur.
6-1. En appuyant vers l'extérieur sur la languette qui
maintient le commutateur, faire tourner le
commutateur de sorte que le montant soit dans l'axe.
6-2. Tirer le commutateur hors du crochet de loquet. ne pas
casser le montant ou la languette du crochet de loquet.
6-3. Maintenant, le commutateur est libre.
Remontage
1. Remonter chaque commutateur à sa place. Le
commutateur du loquet de contrôle est dans la position
inférieure et le commutateur de contrôle est dans la
position intermédiaire. Le commutateur d'arrêt est
dans la position supérieure.
2. Raccorder les fils conducteurs à chaque commutateur.
Se reporter au chapitre "Diagramme schématique".
REGLAGE DU COMMUTATEUR DU LOQUET DE CONTROLE, DU COMMUTATEUR
1. EFFECTUER LES VERIFICATIONS 3D.
Si le commutateur de loquet de contrôle, le commutateur
de contrôle et le commutateur d'arrêt ne fonctionnent pas
correctement à cause d'un mauvais réglage, l'ajustement
suivant doit être effectué.
2. Desserrer les deux (2) vis fixant le crochet de loquet à
la bride avant de la cavité du four.
3. La porte étant fermée, ajuster le crochet du loquet en
le déplaçant en avant et en arrière, et du haut vers le
bas. Le jeu d'entrée et de sortie de la porte permis par
le crochet de loquet doit être inférieur à 0,5 mm. La
position horizontale du crochet de loquet doit être
réglée de sorte que le commutateur de contrôle soit
activé avec la porte fermée. La position verticale du
crochet de loquet doit être réglée de sorte que le
commutateur d'arrêt et le commutateur de loquet de
contrôle soient activés avec la porte fermée.
4. Fixer les vis fermement.
5. Vérifier le fonctionnement de tous les commutateurs.
Si tous les commutateurs n'ont pas été activés avec la
porte fermée, desserrer la vis et régler la position du
crochet de loquet.
Après le réglage, vérifier les points suivants:
1. Le jeu d'entrée et de sortie reste inférieur à 0,5 mm
lorsque la porte est fermée et verrouillée. Vérifier d'abord
la position supérieure du crochet de loquet, en enfonçant
et tirant la partie supérieure de la porte vers la face du
four. Ensuite, vérifier la position inférieure du crochet de
loquet, en enfonçant et tirant la partie inférieure de la
DE CONTROLE ET DU COMMUTATEUR D'ARRET
3. Fixer le crochet de loquet (avec deux (2) vis de mon-
tage) à la bride du four.
4. Remonter l'ensemble de panneau de commande à la
bride avant de la cavité du four.
5. Raccorder les fils conducteurs à l'unité de commande.
Se reporter au chapitre "Diagramme schématique".
6. Veiller à ce que le commutateur de contrôle fonctionne
correctement et vérifier la continuité du circuit de
contrôle. Se reporter au chapitre "Procédure de test", et
à "Procédure de réglage" ci-dessous.
Tab
Languette

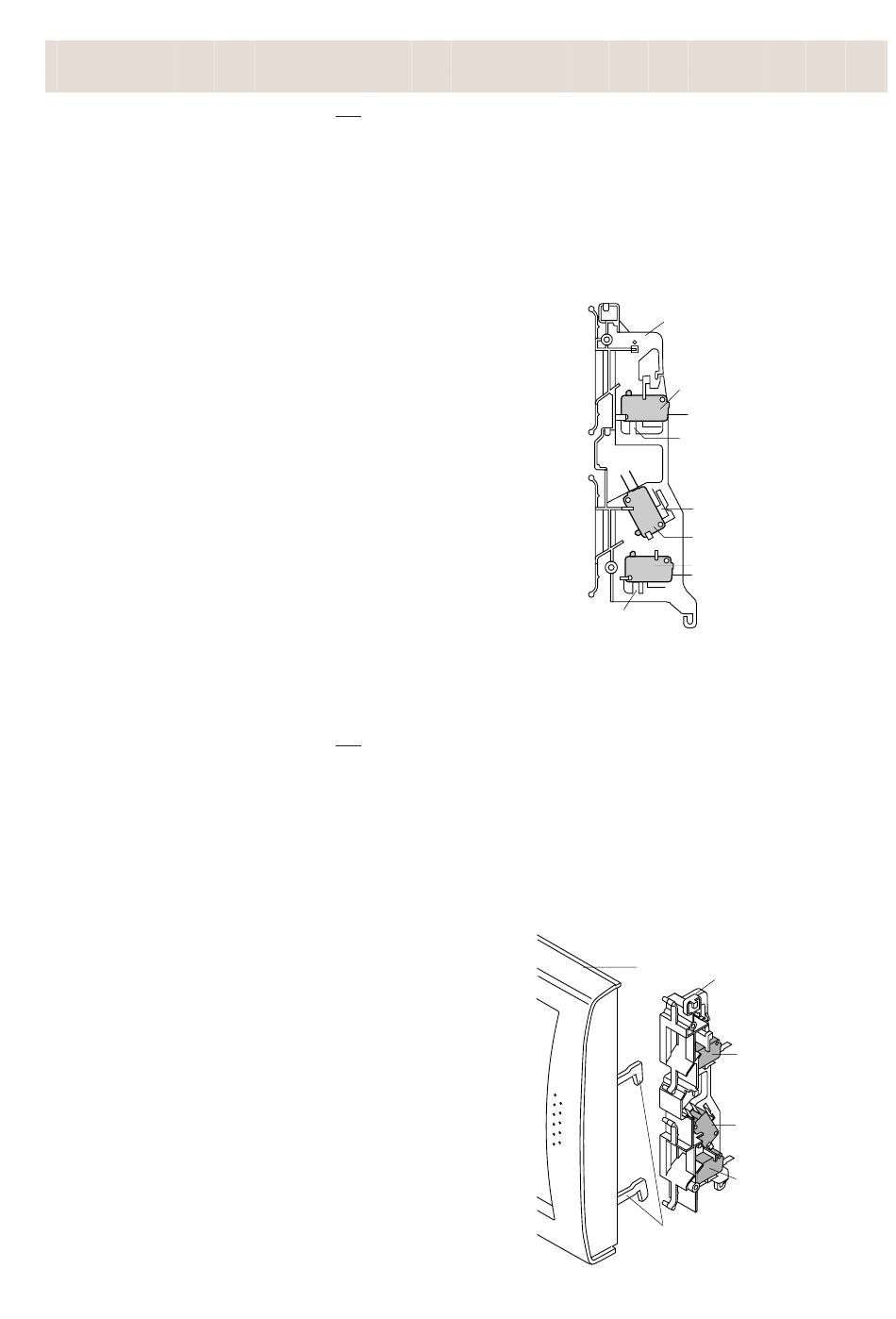

Figure C-2. Dépose des commutateurs de loquet
porte vers la face du four. Les deux résultats (de jeu de
la porte) doivent être inférieurs à 0,5 mm.
2. Le commutateur du loquet de contrôle et le commutateur
d'arrêt coupent le circuit avant que la porte puisse être ouverte.
3. Les contacts du commutateur de contrôle (COM-NC)
se ferment lorsque la porte est ouverte.
4. Réinstaller le boîtier extérieur et vérifier les fuites de
micro-ondes autour de la porte en utilisant un appareil
de contrôle de micro-ondes agréé. (Se reporter à
"Procédure de mesure des micro-ondes".)
Figure C-3. Réglages du commutateur de loquet
21
Latch hook
Crochet de loquet
SW3: Stop switch
SW3 : commutateur
d'arrêt
Tab
Languette
Tab
Languette
SW2: commutateur
SW2: Monitor switch
de contrôle
SW1: commutateur
SW1: Monitored latch switch
du loquet de contrôle
Door
Porte
Tête de loquet Latch hook
SW3: Stop switch
SW3 : commutateur d'arrêt
SW2: commutateur de SW2: Monitor switch
contrôle
SW1: commutateur de
SW1: Monitored
loquet de contrôle
latch switch
Latch heads Têtes de loquet
