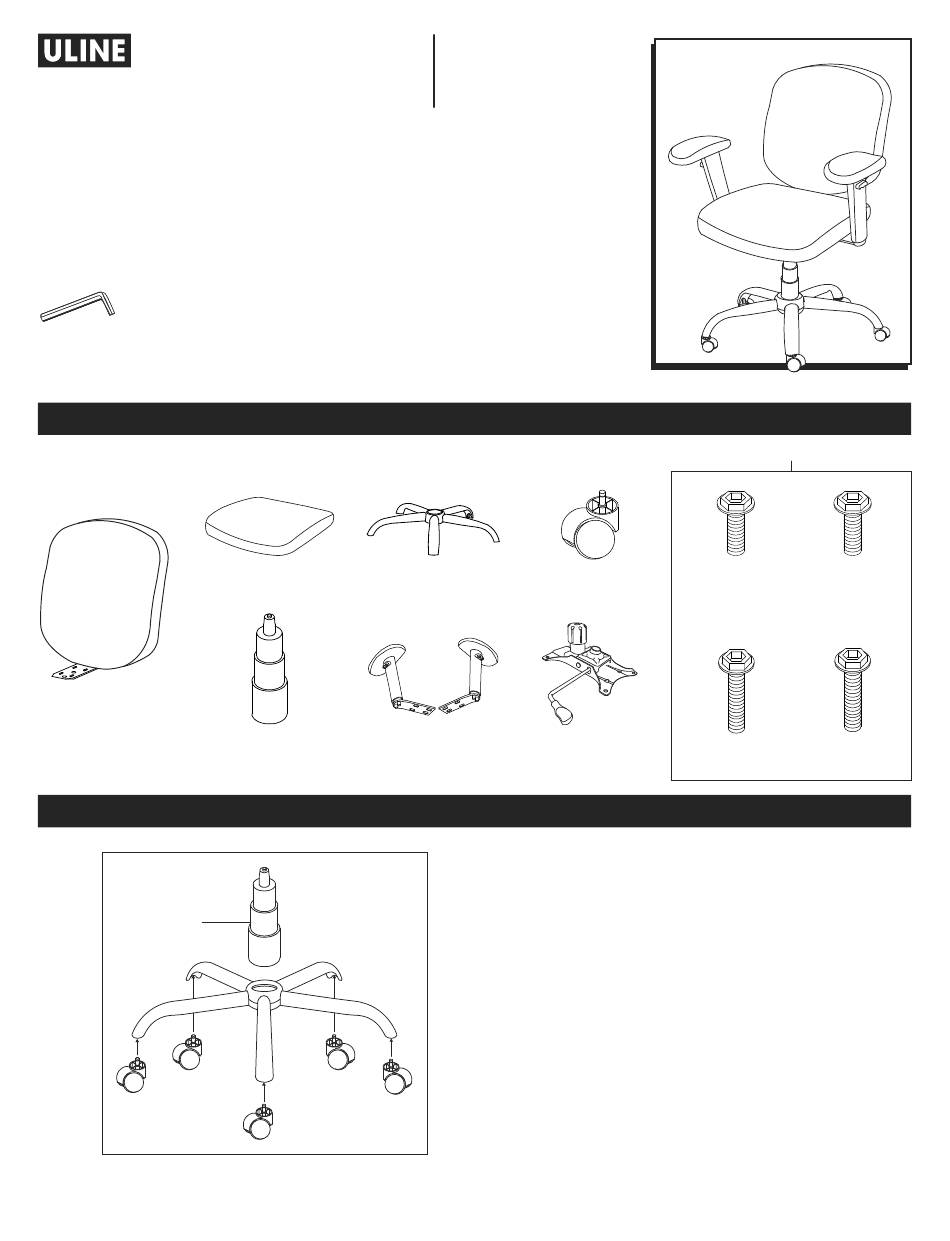

H-3643
BIG AND TALL OFFICE CHAIR
TOOL NEEDED
Allen Wrench
(included)
Back Cushion x 1
Figure 1
Gas Lift
PAGE 1 OF 9
Seat Cushion x 1
5-Star Base x 1
Gas Lift x 1
1-800-295-5510
uline.com
PARTS
Caster x 5
Mechanism x 1
Armrest x 2
ASSEMBLY
1.
Insert casters into legs on five-star base. Turn base
upright. Insert gas lift into center of base.
(See Figure 1)
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Hardware Kit
8
9
Screw x 8
Screw x 4
5/16 x 1/"
5/16 x 1"
11
10
Screw x 2
Screw x 2
3/8 x 1½"
3/8 x 1¼"
0721 IH-3643
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for U-Line BIG AND TALL H-3643
Summary of Contents for U-Line BIG AND TALL H-3643
- Page 1 Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9. H-3643 1-800-295-5510 uline.com BIG AND TALL OFFICE CHAIR TOOL NEEDED Allen Wrench (included) PARTS Hardware Kit Caster x 5 Seat Cushion x 1 5-Star Base x 1 Screw x 8 Screw x 4 5/16 x 1/"...
- Page 2 ASSEMBLY CONTINUED 2. Align armrest with holes on bottom of seat cushion. Figure 2 Use four 5/16 x 1/" screws (8) to attach. Repeat on opposite side. (See Figure 2) NOTE: Use Allen wrench to tighten all screws. 3. Align mechanism with holes on bottom of seat Figure 3 cushion with tension knob facing the front of seat.
-
Page 3: Chair Adjustments
ASSEMBLY CONTINUED 5. Slowly lower chair assembly onto the gas lift. Press Figure 5 down on seat cushion to secure. (See Figure 5) CHAIR ADJUSTMENTS 1. Seat Height Adjustment – To raise seat height, lift lever up with little to no weight on the seat. To lower seat height, lift lever up while sitting. -
Page 4: Herramienta Necesaria
H-3643 800-295-5510 uline.mx SILLA GRANDE Y ALTA DE OFICINA HERRAMIENTA NECESARIA Llave Allen (incluida) PARTES Kit de Tornillería 5 Ruedas 1 Asiento 1 Base Estrella 8 Tornillos 4 Tornillos 5/16 x 1/" 5/16 x 1" 1 Respaldo 2 Tornillos 2 Tornillos 1 Pistón de Gas 2 Descansabrazos 1 Mecanismo... - Page 5 CONTINUACIÓN DEL ENSAMBLE 2. Alinee el descansabrazos con los orificios en la Diagrama 2 parte inferior del asiento. Use cuatro tornillos de 5/16 x 1¼" (8) para asegurarlo. Repita la operación con el lado opuesto. (Vea Diagrama 2) NOTA: Utilice la llave Allen para apretar todos los tornillos.
- Page 6 CONTINUACIÓN DEL ENSAMBLE 5. Baje lentamente el ensamble de la silla sobre el Diagrama 5 pistón de gas. Presione el asiento para asegurarlo. (Vea Diagrama 5) AJUSTES DE LA SILLA 1. Ajuste de la Altura del Asiento – Para subir la altura del asiento, levante la palanca sin o con poco peso en el asiento.
- Page 7 H-3643 1-800-295-5510 uline.ca CHAISE DE BUREAU POUR TAILLES FORTES ET ÉLANCÉES OUTIL REQUIS Clé Allen (inclus) PIÈCES Matériel d’installation Roulette x 5 Siège x 1 Base à 5 branches x 1 Vis x 8 Vis x 4 5/16 x 1 / po 5/16 x 1 po Dossier x 1 Vis x 2...
- Page 8 ASSEMBLAGE (SUITE) 2. Alignez l'accoudoir sur les trous situés sous le Figure 2 siège. Fixez-le avec quatre vis de 5/16 x 1 / po (8). Répétez la procédure de l'autre côté. (Voir Figure 2) REMARQUE : Utilisez la clé Allen pour serrer toutes les vis.
- Page 9 ASSEMBLAGE (SUITE) 5. Abaissez lentement la chaise sur le vérin Figure 5 pneumatique. Appuyez sur le siège pour le fixer. (Voir Figure 5) RÉGLAGES DE LA CHAISE 1. Réglage de la hauteur du siège – Pour élever le siège, soulevez le levier avec peu ou sans poids sur le siège.
