Bedienungsanleitung
User Manual

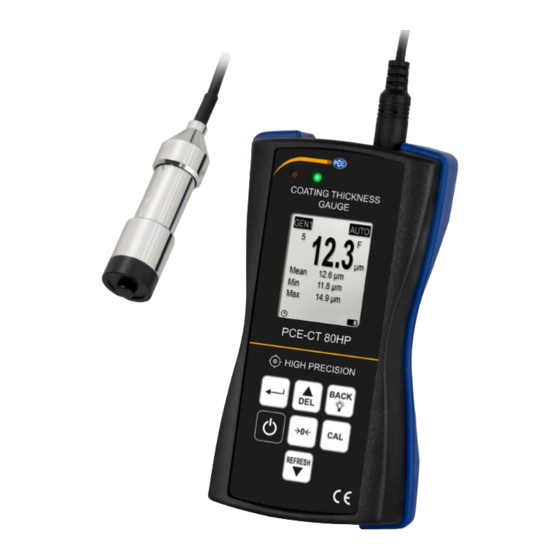

PCE-CT 80HP Schichtdickenmessgerät | Coating Thickness
Gauge
User manuals in various languages (français,
italiano, español, português, nederlands, türk, polski,
русский, 中文) can be found by using our
product search on: www.pce-instruments.com
Letzte Änderung / last change: 16 November 2022
V3.1
© PCE Instruments

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PCE-CT 80HP and is the answer not in the manual?

Questions and answers

Summary of Contents for PCE Health and Fitness PCE-CT 80HP

  • Page 1 Bedienungsanleitung User Manual PCE-CT 80HP Schichtdickenmessgerät | Coating Thickness Gauge User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung / last change: 16 November 2022 V3.1...
  • Page 2: Table Of Contents

    Deutsch Inhaltsverzeichnis Sicherheitsinformationen ..............1 Spezifikationen ..................2 Technische Spezifikationen ....................2 Lieferumfang ........................3 Optionales Zubehör ......................3 Systembeschreibung ................4 Messgerät ........................4 Anschlüsse ........................4 Display ..........................5 Funktionstasten ........................ 5 Vorbereitung ..................6 Stromversorgung ......................6 Inbetriebnahme ........................
  • Page 3 English Contents Safety notes ..................13 Specifications ..................14 Technical specifications ....................14 Delivery contents ......................15 Optional accessories .......................15 System description ................16 Device ..........................16 Interfaces ........................16 Display ..........................17 Function keys ........................17 Getting started ..................18 Power supply ........................18 Preparation ........................18 Options ...........................18 Operation .....................
  • Page 4: Sicherheitsinformationen

    Sicherheitsinformationen Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes Personal erfolgen. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. •...
  • Page 5: Spezifikationen

    Spezifikationen Technische Spezifikationen Spezifikationen des Messgeräts PCE-CT 80HP Spezifikation Erläuterung Messbereich Sensorabhängig, s. Sensortabelle Genauigkeit Sensorabhängig, s. Sensortabelle Auflösung 0,1 µm (<100 µm) 1 µm (>100 µm) Messbare nicht magnetische Schichten auf FE (Stahl, Eisen) Werkstoffe nicht elektrisch leitende Schichten auf NFE (Aluminium, Kupfer) Min.
  • Page 6: Lieferumfang

    Nullung Genauigkeit: ±(1,75 % v. Mw. + 1 µm) * Fe und NFe: für ferromagnetische und nicht ferromagnetische Untergründe Lieferumfang 1 x Schichtdickenmessgerät PCE-CT 80HP mit Sensor je nach Modell 3 x AAA Batterien 1 x Transportkoffer 1 x Satz Standardfolien...
  • Page 7: Systembeschreibung

    Systembeschreibung Messgerät 1. LC Display 4. Folientastatur 2. LED rot 5. Sensor 3. LED grün Anschlüsse 1. Sensorbuchse 2. Micro-USB 2.0 Anschluss © PCE Instruments...
  • Page 8: Display

    Display 1. Messwert 7. Einheit 2. Anzahl Messwerte 8. Statistik (Mittelwert, Minimum, Maximum) 3. Speichergruppe 9. Batteriestatus 4. Grenzwertanzeige 10. USB Kommunikationsstatus 5. Sensormodus 11. Automatische Abschaltung 6. Materialeinstellung Funktionstasten Funktionen Taste Bezeichnung Messmodus Menümodus Ein/Aus Ein/Aus (2 s) Ein/Aus (2 s) Kalibrierung starten und Kalibrieren beenden...
  • Page 9: Vorbereitung

    Vorbereitung Stromversorgung Als Stromversorgung werden drei AAA-Alkalibatterien benötigt. Bevor Sie die Batterien tauschen, schalten Sie das Gerät aus. Das Batteriefach befindet sich auf der Rückseite des Geräts und ist mit zwei Schrauben gesichert. Lösen Sie die Schrauben, heben Sie die Abdeckung ab, legen Sie die Batterien wie gekennzeichnet ein und verschließen Sie das Batteriefach wieder, indem Sie die Schrauben anziehen.
  • Page 10: Betrieb

    Einstellung Element Erläuterung Einheit µm, mils, Auswahl der Einheit des Messgeräts Geschwindigkeit Normal, Je höher die Geschwindigkeit, desto geringer ist die Schnell Genauigkeit. Sprache Englisch, Auswahl zwischen 4 verschiedenen Sprachen Deutsch, Russisch, Chinesisch Autom. Abs. Deaktivieren Nach längerer Nichtbenutzung schaltet das Gerät Aktivieren automatisch ab.
  • Page 11: Kalibrieren

    Kalibrieren Eine Kalibrierung (Nullpunkt / Mehrpunkt) ist vor jeder Messung einer neuen Probe erforderlich. Dabei müssen die Materialeigenschaften und der Krümmungsradius der unbeschichteten Kalibrierfläche so ähnlich wie möglich zur Probe sein. Nicht nur, aber vor Allem bei Messungen an Ecken und Kanten kleiner Teile sollte darauf geachtet werden, dass an möglichst ähnlichen Stellen kalibriert bzw.
  • Page 12 Platzieren Sie den Sensor auf der Folie und entfernen Sie ihn nach dem Piepton wieder. Der Messwert wird angezeigt. Stellen Sie mit den Messwert auf die tatsächliche Foliendicke ein (blinkender Wert) und bestätigen Sie mit . Der Kalibrierpunkt wird danach im Dialogfeld angezeigt (nicht blinkender Wert).
  • Page 13: Messen

    Messen Vorgehen: Schließen Sie zu Anfang den gewünschten Sensor wie in Kapitel 4.2 beschrieben an. Passen Sie die Geräteeinstellungen, wie in Kapitel 4.3 beschrieben, an Ihre Zwecke an (Messmodus, Speichermodus, Sensormodus, Geschwindigkeit). Führen Sie vor der Messung eine Nullpunktkalibrierung und eine Mehrpunktkalibrierung durch (Kapitel 5.1).
  • Page 14 5.3.3 Statistik Bei der Messwertaufnahme im Messmodus wird der aktuelle Mittelwert, der Maximal- und der Minimalwert unter dem Messwert angezeigt. Um in die vollständige Statistikfunktion zu gelangen, drücken Sie zunächst . Im angezeigten Menü gehen Sie mit auf „Statistik“ und bestätigen Sie mit .
  • Page 15: Kontakt

    5.3.1 USB Kommunikation (nur möglich bei Zukauf der Software) Das Messgerät kann über den Micro-USB 2.0 Anschluss an den PC angeschlossen werden und damit kommunizieren. Dazu müssen Sie zunächst die Software und den USB-Treiber für das Messgerät installieren. Danach schließen Sie das Messgerät mit dem USB-Kabel an den Computer an.
  • Page 16: Safety Notes

    Safety notes Please read this manual carefully and completely before you use the device for the first time. The device may only be used by qualified personnel and repaired by PCE Instruments personnel. Damage or injuries caused by non-observance of the manual are excluded from our liability and not covered by our warranty.
  • Page 17: Specifications

    Specifications Technical specifications Specifications of the meter PCE-CT 80HP Specification Description Measurement range Depending on sensor (see sensor chart) Accuracy Depending on sensor (see sensor chart) Resolution 0.1 µm (<100 µm) 1 µm (>100 µm) Measurable materials Non-magnetic layers on Fe (steel, iron) Non-electrically conductive layers on NFe (aluminum, copper) Min.
  • Page 18: Delivery Contents

    ±(1.75 % of rdg. + 1 µm) * Fe and NFe: for ferromagnetic and non-ferromagnetic substrates Delivery contents 1 x coating thickness gauge PCE-CT 80HP with probe depending on the model 3 x AAA batteries 1 x carrying case 1 x set of standard foils...
  • Page 19: System Description

    System description Device 1. LC display 4. Membrane keypad 2. LED red 5. Probe 3. LED green Interfaces 1. Probe socket 2. Micro USB 2.0 connector © PCE Instruments...
  • Page 20: Display

    Display 1. Reading 7. Unit 2. No. of readings 8. Statistics (Mean, minimum, maximum value) 3. Memory group 9. Battery level 4. Limit value display 10. USB communication status 5. Probe mode 11. Auto Power Off 6. Material setting Function keys Functions Designation Measure mode...
  • Page 21: Getting Started

    Getting started Power supply For power supply, three AAA Alkaline batteries are required. Before replacing the batteries, turn off the meter. The battery compartment is located at the rear side of the meter and fixed with two screws. Loosen the screws, remove the cover, insert the batteries as marked and close the battery compartment by tightening the screws.
  • Page 22: Operation

    Setting Element Description Speed Normal, The higher the speed, the lower the accuracy will be. fast Language German, Selection of one out of four languages English, Russian, Chinese Auto Poweroff Deactivate After inactivity for a certain period, the device turns off Activate automatically.
  • Page 23: Calibration

    Calibration The meter should be calibrated (zero point / multi-point calibration) each time a new sample is measured. The material properties and the radius of curvature of the uncoated calibration surface should be as similar as possible to those of the sample. Make sure to choose similar calibration/measuring points, particularly when measuring corners and edges of small parts.
  • Page 24: Measurement

    Use the keys to adapt the reading to the actual foil thickness (flashing value) and confirm with . The calibration point will then be displayed in the dialogue box (non-flashing value). You can cancel the procedure with Repeat these steps if you wish to get all four calibration points. Use a different standard foil for each calibration point.
  • Page 25: Further Functions

    Further functions 5.3.1 Delete data Delete last reading • In measure mode, press to delete the last recorded reading. • to enter the “Root“ menu. Press keys to navigate to “Delete Data“ and Use the confirm with keys to navigate to “Current Data“ and Use the confirm with A dialogue box opens.
  • Page 26 5.3.3 Statistics When making a measurement in measure mode, the current mean value, the maximum and the minimum values will be displayed below the current reading. To view the complete statistics, press first. In the menu that is now displayed, go to “Browse Stat.“ by using the keys and confirm with .
  • Page 27: Contact

    5.3.5 USB communication (only possible with optional software) The meter can be connected to a PC for communication via the micro USB 2.0 connector. To do so, first install the software and the USB driver for the meter. Then connect the meter to your computer by using the USB cable.
  • Page 28 PCE Instruments contact information Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 26 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17 Tel.
  • Page 29 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Specifications are subject to change without notice. © PCE Instruments...
