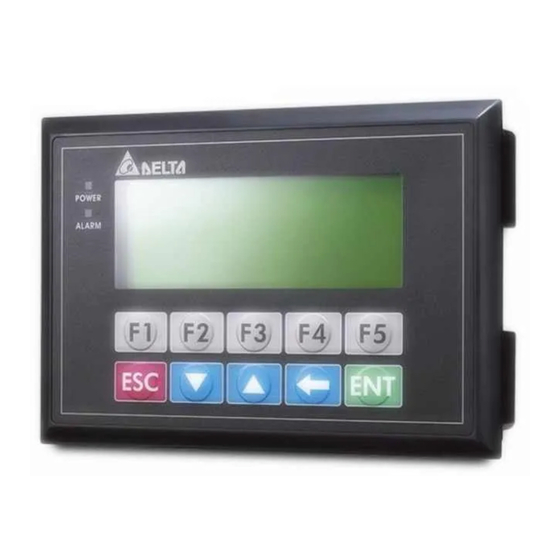

Delta TP04G-AL Instruction Sheet

Text panels
Hide thumbs Also See for TP04G-AL:

Advertisement

Table of Contents

TP04G-AL/AL2
TP-0143130-01
20220906

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TP04G-AL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Delta TP04G-AL

Summary of Contents for Delta TP04G-AL

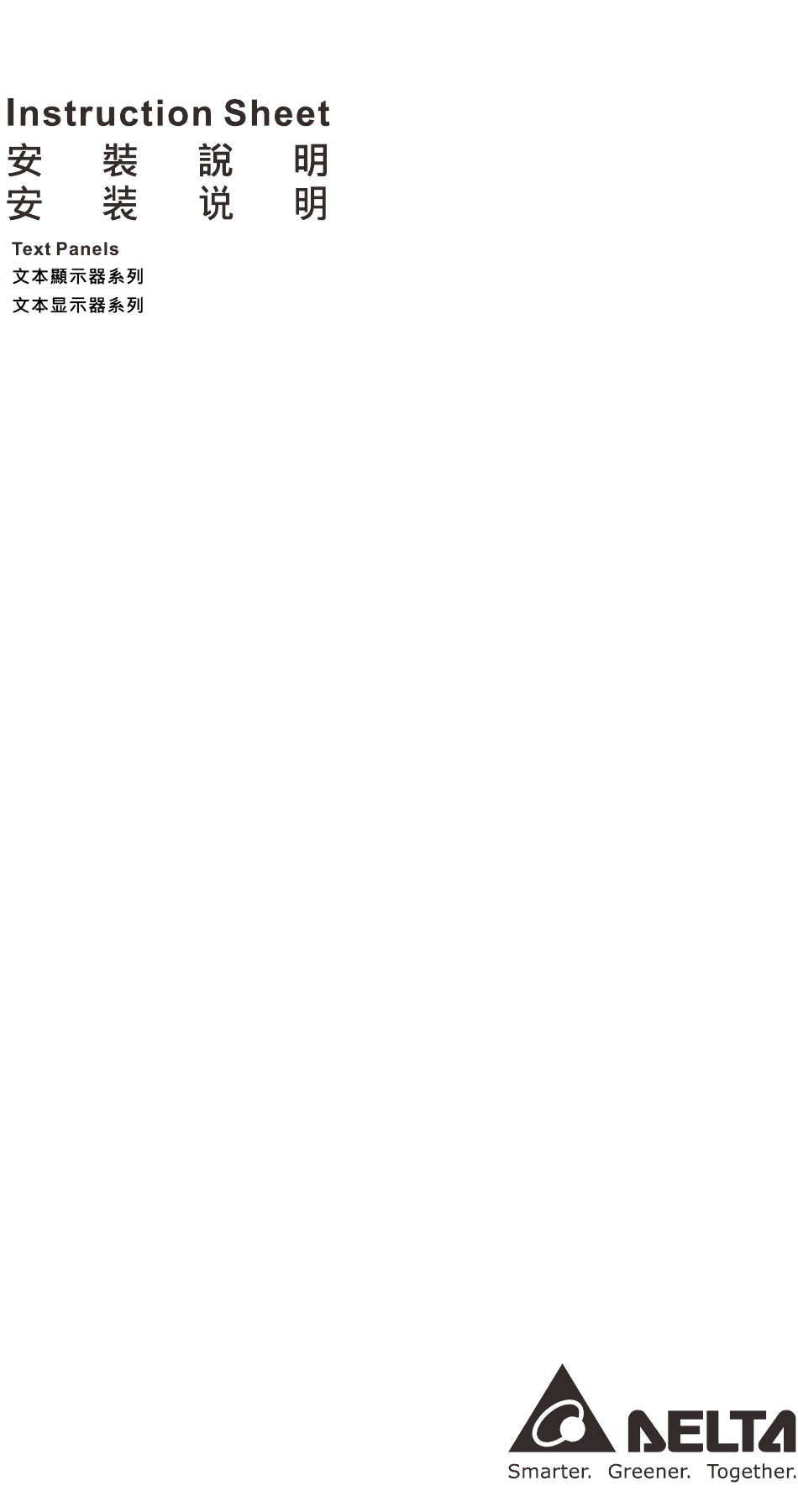

  • Page 1 TP04G-AL/AL2 TP-0143130-01 20220906...
  • Page 2  The display panel of TP04G-AL/AL2 is waterproof. However, please prevent grease, corrosive liquids and sharp objects from contacting the TP04G-AL/AL2.  The TP04G-AL/AL2 requires 24VDC input power. DO NOT connect DC input power to any of the RS-485 communication port; otherwise serious damage may occur.

  • Page 3: Model Name And Serial Number

    TP04G-AL TP04G-AL2 Spec. Screen type / Display STN-LCD / Monochromatic color Only for Delta automation For automation products of Delta Driver products and other manufacturers Function / Numeric F1~F5, ESC, ←, Enter and Up/Down Keys keys Power on indication (Blink for three times)

  • Page 4: Electrical Specifications

    Model TP04G-AL TP04G-AL2 Spec. China: (GB2324-80 codes) Simplified Chinese fonts Resolution 192 × 64 dots Display range 101.8mm(W) × 35.24mm(H); 4.1” (diagonal preferred) Font size ASCII: 5×8, 8×8, 8×12, 8×16 5×8 dots 38 characters × 8 rows 8×8 dots 24 characters × 8 rows Display text 8×12 dots...

  • Page 5: Installation

    TP04G-AL/AL2. Insert the hooks of fixed supports into the fixing holes on the back then tighten the screws. Please refer to figure 6 and figure 7 below for this installation.

  • Page 6: Hardware Operation

    When users want to startup TP04G-AL/AL2, a 24VDC power is needed. After applying 24VDC power to TP04G-AL/AL2, it will enter into the startup display and then enter the user-designed program. Pressing Esc key and holding on for 5 seconds can return to communication transmission window.

  • Page 7: Password Function

    If users forgot the password, the password can be cleared by using the following code: 8888. This universal code will clear the password as well as all TP04G-AL/AL2 internal programs. The TP04G-AL/AL2 will be reset to the factory settings. Care should be taken when using it.
  • Page 8  Connect a PC to TP04G via connection able UC-PRG020-12A (2M) / UC-PRG030-10A(3M) UC-PRG020-12A (2M)   DB9 Female Connector US B DB9母座 1 : +5V (RE D) 2 : Rx 2 : D- (WHI TE) 3 : Tx 3 : D+(G RE E N) 5: GN D 4 : GND( BLA CK) 7: CTS...
  • Page 9  The Pin definition of 9 PIN D-SUB 1. RS-232   R S-2 32 9 PI N D -SU B m ale GN D 2. RS-422   RS-422 9 PI N D-SU B male GN D R x + R x - TX + TX - ...
  • Page 10 ……………………………………………………………… 繁體中文 ………………………………………………………………………… 感謝您採用台達終端顯示器系列產品。軟體規劃部份提供多種物件圖形可供使用者選用。 請搭配台達 DVPPS01、DVPPS02（電源模組）一起使用。  請在使用之前，詳細閱讀本使用說明書。  實施配線，務必關閉電源。  本機顯示操作面板防水，但對油污或具腐蝕性之液體不具防護作用，避免以尖銳之物 品刮傷面板使用時請注意。  本機輸入電源為直流 24V，不可連接於 RS-485 通訊埠信號端，否則可能造成嚴重的 損壞，因此請在上電之前再次確認電源配線。  輸入電源切斷後，一分鐘之內，請勿觸摸內部電路。請勿在上電時觸摸任何端子。  本體上之接地端子 務必正確的接地，可提高產品抗雜訊能力。  利用原廠包裝附件之固定架，鎖緊面板固定螺絲時，請勿太緊以免造成機殼損壞。  產品外觀及各部尺寸  正面圖 電源指示燈 警示指示燈 顯示區 功能鍵 輸入鍵 退出 取消鍵 上 下鍵  背面圖 電池...
  • Page 11 含 與 圖形模式 僅含 按鍵規格 通訊模式 RS-232 空白: 僅含 通訊模式 機形區分 RS-232/RS-485/RS-422 含 通訊模式  功能規格 機型 TP04G-AL TP04G-AL2 規格 STN-LCD / 單色 螢幕/色彩 驅動器 只適用於台達自動化產品 適用於台達與多家自動化產品 F1 ~ F5，ESC，←，Enter及上／下鍵 功能鍵／數字鍵 警示指示燈（紅燈） 電源啟動指示（亮／滅三次）／通訊不通警示／使用者程式指定 背光自動關閉設定範圍1 ~ 99分鐘（設定值0為不關閉） 背光型式 （在常溫25℃下壽命約5萬小時） 對比調整 軟體設定，10段明暗調整...
  • Page 12 可由使用者重新定義功能 在數值輸入作時為右方向鍵，可做選擇數值位置操作；在使用者頁面時 可由使用者重新定義功能 當輸入值確認正確無誤時，即可按下此鍵；在使用者頁面時可由使用者 輸入鍵 重新定義功能 上：此鍵為向上方向鍵，可作為數值遞增輸入或換至上頁等操作 上／下鍵 下：此鍵為向下方向鍵，可作為數值遞減輸入或換至下頁等操作 在使用者頁面時，可由使用者重新定義其個別功能  電氣規格 機型 TP04G-AL TP04G-AL2 項目 中央處理單元（CPU） STM32F101 256KB 快閃記憶體 程式記憶體容量 10K Byte 16K Byte 系統RAM 24V (1.7W Max.) 外接電源 IP66 / NEMA4X / UL Type4X (Indoor use only) 前面板防水等級...
  • Page 13 人機介面安裝於控制盤時，請直接將人機由盤面的正面直接放入即可（嵌入式） 。若要固 定更牢固，可使用原廠包裝中所附的固定架含螺絲，直接嵌入後蓋四端凹槽處固定，並 將螺絲平均鎖緊即可（ 固定螺絲時請以扭力：4.75（kg-cm）鎖緊，請勿超過此範圍 以免破壞面板；如未正確使用固定架，台達不保證防水等級。） ，詳細圖面請參閱英文版 Figure6 與 Figure7。 注意：本產品只有前面板保證防水防塵等級，控制盤本體必須符合使用者應用所需的防 水防塵等級測試條件。 請勿將 TP04G-AL/AL2 裝置於以下環境中：  落塵大、油煙、金屬性粉塵、腐蝕性或可燃性氣體  高溫、結露  直接震動、衝擊  硬體操作介紹 欲啟動 TP04G-AL/AL2 需輸入 24V 直流電源，接上電源之後，會先進入開機畫面，接著 即進入使用者所編輯的應用程式，按住退出／取消鍵（Esc）5 秒後，可回到通訊傳輸畫 面，由 TPEditor/DIAScreen 執行上傳或下載程式。TPEditor/DIAScreen 用以設定 TP04G-AL/AL2 的內容值選項，分述如下：  TPEditor - 12 -...
  • Page 14  DIAScreen 1. 對比設定：調整LCM螢幕顯示的對比亮度。 2. 背光設定：調整綠色背光LED自動關閉的時間，設定範圍0 ~ 99分鐘，若設定為0分鐘 即代表背光LED永遠開啟。 3. 蜂鳴器設定：設定蜂鳴器開啟為一般模式或關閉為靜音模式。 4. 密碼設定：若啟用密碼功能則在進入任一項系統選單指令，會要求輸入密碼。密碼出 廠設定值為1234。 5. 開機畫面設定：選擇預設畫面，會顯示TP內定的開機畫面；選擇使用者自訂，則可由 TPEditor/DIAScreen軟體設計下載至TP，顯示自訂開機畫面。  密碼功能說明 當使用者進入 TP 設定之密碼設定選項啟用密碼後忘記密碼時，有一組萬用碼 8888，任 何使用者之密碼皆可以此組萬用碼解除設定，但 TP 內程式會全部被清除，且 TP 設定將 回歸出廠值，請謹慎使用。密碼字元可使用 0 ~ 9、A ~F，以功能鍵 F1 ~ F5 控制輸入， 方法如下： 密碼輸入 F1, F5 作為 0~9, A~F 依照欄位設定...
  • Page 15  通訊連接線配線圖   U C -P R G0 20 -12 A (2M ) U C -P R G 03 0-1 0A (3 M) 介 面 ( RS -2 32 U C -M S0 30 -03 A (3M ) AH5 00 U C -M S 01 0-0 2A (1M ) PL C CO M1( RS -2 32 )
  • Page 16 DB 9母座  AS PLC To TP 連線 ~ 使用連接電纜線 DB9 公座轉 DB9 母座(市售標準線) D B9公 座 D B9母座  TP04G-AL/AL2 9 PIN D-SUB PIN腳定義 RS-232   R S-2 32 9 PI N D -SU B m ale GN D...
  • Page 17 2. RS-422   RS-422 9 PI N D-SU B male GN D R x + R x - TX + TX -  RS-422 / RS-485模式切換(使用8PIN指撥開關) 8-PIN指撥開關 RS-485 RS-422 SW1 ~ SW4 SW5 ~ SW8  電池壽命與萬年曆的精度  電池壽命 溫度 (°C) 壽命...
  • Page 18 ………………………………………………………………… 简体中文 …………………………………………………………………… 感谢您采用台达终端显示器系列产品。软件规划部份提供多种对象图形可供使用者选用。 请搭配台达 DVPPS01、DVPPS02（电源模块）一起使用。  请在使用之前，详细阅读本使用说明书。  实施配线，务必关闭电源。  本机显示操作面板防水，但对油污或具腐蚀性的液体不具防护作用，避免以尖锐的物 品刮伤面板使用时请注意。  本机输入电源为直流 24V，不可连接于 RS-485 通讯端口信号端，否则可能造成严重 的损坏，因此请在上电之前再次确认电源配线。  输入电源切断后，一分钟之内，请勿触摸内部电路。请勿在上电时触摸任何端子。  本体上的接地端子 务必正确的接地，可提高产品抗噪声能力。  利用原厂包装附件的固定架，锁紧面板固定螺丝时，请勿太紧以免造成机壳损坏。  产品外观及各部尺寸  正面图 电 源 指 示 灯 警 示 指 示 灯 显...
  • Page 19 按键 规 格 通 讯模 式 RS-232 空白: 仅含 通 讯模 式 机型 区 分 RS-232/RS-485/RS-422 : 含 通 讯模 式  功能规格 机型 TP04G-AL TP04G-AL2 规格 屏幕/色彩 STN-LCD / 单色 驱动器 只适用于台达自动化产品 适用于台达与多家自动化产品 功能键／数字键 F1 ~ F5，ESC，←，Enter及上／下键 警示指示灯（红灯） 电源启动指示（亮／灭三次）／通讯不通警示／使用者程序指定...
  • Page 20 可由使用者重新定义功能 在数值输入作时为右方向键，可做选择数值位置操作；在使用者页面时 可由使用者重新定义功能 当输入值确认正确无误时，即可按下此键；在使用者页面时可由使用者 输入键 重新定义功能 上：此键为向上方向键，可作为数值递增输入或换至上页等操作 上／下键 下：此键为向下方向键，可作为数值递减输入或换至下页等操作 在使用者页面时，可由使用者重新定义其个别功能  电气规格 机型 TP04G-AL TP04G-AL2 项目 中央处理单元（CPU） STM32F101 256KB 闪存 程序内存容量 系统RAM 10K Byte 16K Byte 外接电源 24V (1.7W Max.) 前面板防水等级 IP66 / NEMA4X / UL Type4X (Indoor use only) 0°C ~ 50°C；相对湿度20% - 90% RH（不可凝结）...
  • Page 21 Figure6 与 Figure7。 注意：本产品只有前面板保证防水防尘等级，控制盘本体必须符合使用者应用所需的防 水防尘等级测试条件。 请勿将 TP04G-AL/AL2 装置于以下环境中。  落尘大、油烟、金属性粉尘、腐蚀性或可燃性气体  高温、结露  直接震动、冲击  硬件操作介绍 欲启动 TP04G-AL/AL2 需输入 24V 直流电源，接上电源之后，会先进入开机画面，接着 即进入使用者所编辑的应用程序，按住退出／取消键（Esc）5 秒后，可回到通讯传输画 面，由 TPEditor/DIAScreen 执行上传或下载程序。TPEditor/DIAScreen 用以设定 TP04G-AL/AL2 的内容值选项，分述如下：  TPEditor  DIAScreen 1. 对比设定：调整LCM屏幕显示的对比亮度。 2. 背光设定：调整绿色背光LED自动关闭的时间，设定范围0 ~ 99分钟，若设定为0分钟 即代表背光LED永远开启。...
  • Page 22 3. 蜂鸣器设定：设定蜂鸣器开启为一般模式或关闭为静音模式。 4. 密码设定：若启用密码功能则在进入任一项系统选单指令，会要求输入密码。密码出 厂设定值为1234。 5. 开机画面设定：选择预设画面，会显示TP内定的开机画面；选择使用者自订，则可由 TPEditor/DIAScreen软件设计下载至TP，显示自订开机画面。  密码功能说明 当使用者进入 TP 设定的密码设定选项启用密码后忘记密码时，有一组万用码 8888，任 何使用者的密码皆可以此组万用码解除设定，但 TP 内程序会全部被清除，且 TP 设定将 回归出厂值，请谨慎使用。密码字符可使用 0 ~ 9、A ~F，以功能键 F1 ~ F5 控制输入， 方法如下： 密码 输入 0~9, A~F 依 照 字 段 设 定 F1,F5 作...
  • Page 23  PC To TP 连接 ~ 使用连接电缆线 UC-PRG020-12A (2M) / UC-PRG030-10A(3M) UC-PRG020-12A (2M) US B DB9母座 1 : +5V(RE D) 2 : Rx 2 : D- (WHI TE) 3 : Tx 3 : D+(GRE EN) 5: GN D 4 : GND( B LA CK) 7: CTS 8: RTS UC-PRG030-10A (3M)
  • Page 24  TP04G-AL/AL2 9 PIN D-SUB PIN脚定义 1. RS-232   R S-2 32 9 PI N D -SU B m ale GN D 2. RS-422   RS-422 9 PI N D-SU B male GN D R x + R x -...
