Summary of Contents for Delta TP04G-AL

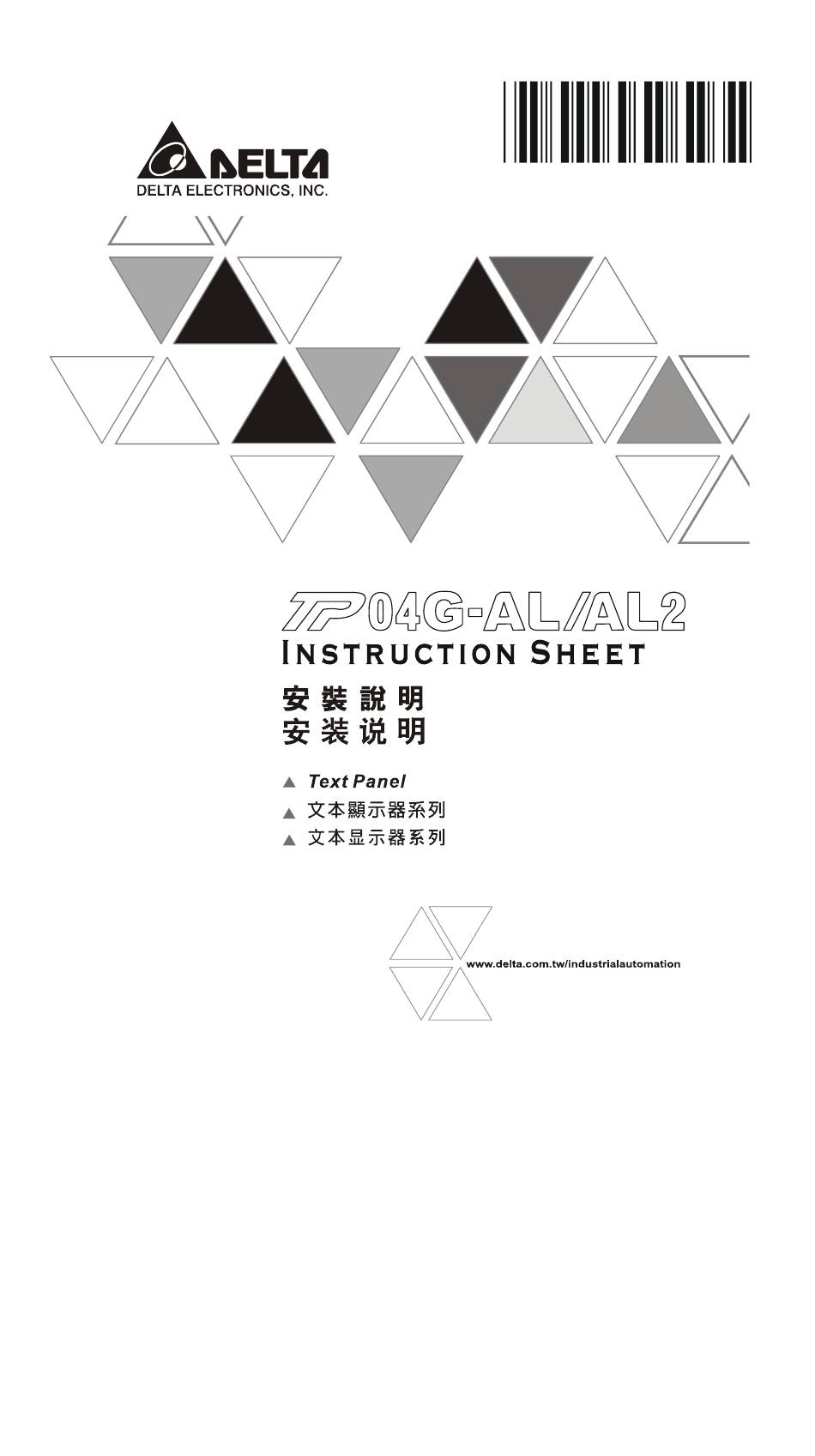

- Page 1 Call 1(800)985-6929 for Sales deltaacdrives.com sales@deltaacdrives.com 2009-02-26 5011683500-4L00 Call 1(800)985-6929 for Sales deltaacdrives.com sales@deltaacdrives.com TP-1143130-01...
- Page 2 In addition, the editing software provides various object icons (bitmaps) to meet various users’ requirements. For best performance please ensure that TP series product is used with Delta’s power supply module DVPPS01 or DVPPS02.
-
Page 3: Model Name And Serial Number
TP04G-AL TP04G-AL2 Spec. Screen type / Display STN-LCD / Monochromatic color Only for Delta automation For automation products of Delta Driver products and other manufacturers Function / Numeric F1~F5, ESC, ←, Enter and Up/Down Keys keys Power on indication (Blink for three times) -
Page 4: Electrical Specifications
Call 1(800)985-6929 for Sales deltaacdrives.com sales@deltaacdrives.com Model TP04G-AL TP04G-AL2 Spec. Taiwan: (Big 5 codes) Traditional Chinese fonts China: (GB2324-80 codes) Simplified Chinese fonts Resolution 192 × 64 dots Display range 101.8mm(W) × 35.24mm(H); 4.1” (diagonal preferred) Font size ASCII: 5×8, 8×8, 8×12, 8×16 5×8 dots... -
Page 5: Installation
TP04G-AL/AL2. Insert the hooks of fixed supports into the fixing holes on the back then tighten the screws. Please refer to figure 6 and figure 7 below for this installation. -
Page 6: Hardware Operation
When users want to startup TP04G-AL/AL2, a 24VDC power is needed. After applying 24VDC power to TP04G-AL/AL2, it will enter into the startup display and then enter the user-designed program. Pressing Esc key and holding on for 5 seconds can return to communication transmission window. -
Page 7: Communication Connection
Call 1(800)985-6929 for Sales deltaacdrives.com sales@deltaacdrives.com Communication Connection TP04G-AL/AL2 may connect to a PC by using connection cable DVPACAB530 PC or TP04G-AL/AL2 TO PC (RS-232) TO TP04G-AL/AL2 Figure10 9 PIN D-SUB 9 PIN D-SUB PC COM Port TP04G-AL/AL2 COM Port... - Page 8 Call 1(800)985-6929 for Sales deltaacdrives.com sales@deltaacdrives.com TP04G-AL/AL2 the Pin definition of 9 PIN D-SUB 1. RS-232 TP04G-AL/AL2 COM Port RS-232 9 PIN D-SUB male Figure17 2. RS-422 TP04G-AL/AL2 COM Port RS-422 9 PIN D-SUB male Rx + Rx - TX +...
- Page 9 Call 1(800)985-6929 for Sales deltaacdrives.com sales@deltaacdrives.com ……………………………………………………………… 繁體中文 ………………………………………………………………………… 感謝您採用台達終端顯示器系列產品。使用者可另購外接程式複製單元，快速移植程式， 節省程式下載時間。軟體規劃部份更提供多種物件圖形可供使用者選用。請搭配台達 DVPPS01、DVPPS02（電源模組）一起使用。 請在使用之前，詳細閱讀本使用說明書。 實施配線，務必關閉電源。 本機顯示操作面板防水，但對油污或具腐蝕性之液體不具防護作用，避免以尖銳之物 品刮傷面板使用時請注意。 本機輸入電源為直流 24V，不可連接於 RS-485 通訊埠信號端，否則可能造成嚴重的 損壞，因此請在上電之前再次確認電源配線。 輸入電源切斷後，一分鐘之內，請勿觸摸內部電路。請勿在上電時觸摸任何端子。 本體上之接地端子 務必正確的接地，可提高產品抗雜訊能力。 利用原廠包裝附件之固定架，鎖緊面板固定螺絲時，請勿太緊以免造成機殼損壞。 產品外觀及各部尺寸 正面圖 電源指示燈 警示指示燈 顯示區 功能鍵 輸入鍵 退出 取消鍵 上 下鍵 背面圖 電池 程式複製卡介面 DC 電源供應 通訊連接埠...
- Page 10 空白: 含 與 圖形模式 僅含 按鍵規格 通訊模式 空白: 僅含 通訊模式 RS-232 機形區分 含 RS-232/RS-485/RS-422 通訊模式 功能規格 機型 TP04G-AL TP04G-AL2 規格 螢幕/色彩 STN-LCD / 單色 驅動器 只適用於台達自動化產品 適用於台達與多家自動化產品 功能鍵／數字鍵 F1 ~ F5，ESC，←，Enter及上／下鍵 警示指示燈（紅燈） 電源啟動指示（亮／滅三次）／通訊不通警示／使用者程式指定 背光自動關閉設定範圍1 ~ 99分鐘（設定值0為不關閉） 背光型式 （在常溫25℃下壽命約5萬小時） 對比調整 軟體設定，10段明暗調整...
- Page 11 由使用者重新定義功能 在數值輸入時作為右方向鍵，可做選擇數值範圍操作；在使用者頁面時 可由使用者重新定義功能 在數值輸入作時為右方向鍵，可做選擇數值位置操作；在使用者頁面時 可由使用者重新定義功能 當輸入值確認正確無誤時，即可按下此鍵；在使用者頁面時可由使用者 輸入鍵 重新定義功能 上：此鍵為向上方向鍵，可作為數值遞增輸入或換至上頁等操作 上／下鍵 下：此鍵為向下方向鍵，可作為數值遞減輸入或換至下頁等操作 在使用者頁面時，可由使用者重新定義其個別功能 電氣規格 機型 TP04G-AL TP04G-AL2 項目 中央處理單元（CPU） STM32F101 程式記憶體容量 256KB 快閃記憶體 系統RAM 10K Byte 16K Byte 外接電源 24V (1.7W Max.) 前面板防水等級 IP66 / NEMA4 / UL Type4 indoor 硬體使用溫度...
- Page 12 Figure6 與 Figure7。該安裝的配電盤外殼必須符合防水防塵（UL Type 4 Indoor）或符 合相等規格（IP66／NEMA4）的測試條件。 請勿將 TP04G-AL/AL2 裝置於以下環境中： 落塵大、油煙、金屬性粉塵、腐蝕性或可燃性氣體 高溫、結露 直接震動、衝擊 硬體操作介紹 欲啟動 TP04G-AL/AL2 需輸入 24V 直流電源，接上電源之後，會先進入開機畫面，接著 即進入使用者所編輯的應用程式，按住退出／取消鍵（Esc）5 秒後，可回到通訊傳輸畫 面，由 TPEditor 執行上傳或下載程式。TPEditor 用以設定 TP04G-AL/AL2 的內容值選項， 分述如下： 1. 對比設定：調整LCM螢幕顯示的對比亮度。 2. 背光設定：調整綠色背光LED自動關閉的時間，設定範圍0 ~ 99分鐘，若設定為0分鐘 即代表背光LED永遠開啟。 3. 蜂鳴器設定：設定蜂鳴器開啟為一般模式或關閉為靜音模式。 4. 密碼設定：若啟用密碼功能則在進入任一項系統選單指令，會要求輸入密碼。密碼出 廠設定值為1234。 5. 開機畫面設定：選擇預設畫面，會顯示TP內定的開機畫面；選擇使用者自訂，則可由...
- Page 13 Call 1(800)985-6929 for Sales deltaacdrives.com sales@deltaacdrives.com 通訊連接線配線圖 TP04G-AL/AL2程式規劃 ~ 使用連接電纜線 DVPACAB530 詳細圖面請參閱英文版Figure10與Figure11。 TP04G-AL/AL2 與 DVP-PLC連線 ~ 使用連接電纜線 DVPACAB215／ DVPACAB230／DVPACAB2A30／DVPACAB2B10 1. DVPACAB215／DVPACAB230 2. DVPACAB2A30／DVPACAB2B10 詳細圖面請參閱英文版Figure12~Figure16。 TP04G-AL/AL2 9 PIN D-SUB PIN腳定義 1. RS-232 詳細圖面請參閱英文版Figure17。 2. RS-422 詳細圖面請參閱英文版Figure18。 3. DVPACAB630 (RS-422) 詳細圖面請參閱英文版Figure19與Figure20。 RS-422 / RS-485模式切換(使用8PIN指撥開關) 8-PIN指撥開關...
- Page 14 Call 1(800)985-6929 for Sales deltaacdrives.com sales@deltaacdrives.com ………………………………………………………………… 简体中文 …………………………………………………………………… 感谢您采用台达终端显示器系列产品。TP04G-AL/AL2 分辨率为 192×64。使用者可另购 外接程序复制单元，快速移植程序，节省程序下载时间。软件规划部份更提供多种对象图 形可供使用者选用。请搭配台达 DVPPS01、DVPPS02（电源模块）一起使用。 请在使用之前，详细阅读本使用说明书。 实施配线，务必关闭电源。 本机显示操作面板防水，但对油污或具腐蚀性的液体不具防护作用，避免以尖锐的物 品刮伤面板使用时请注意。 本机输入电源为直流 24V，不可连接于 RS-485 通讯端口信号端，否则可能造成严重 的损坏，因此请在上电之前再次确认电源配线。 输入电源切断后，一分钟之内，请勿触摸内部电路。请勿在上电时触摸任何端子。 本体上的接地端子 务必正确的接地，可提高产品抗噪声能力。 利用原厂包装附件的固定架，锁紧面板固定螺丝时，请勿太紧以免造成机壳损坏。 產品外觀及各部尺寸 正面图 电 源 指 示 灯 警 示 指 示 灯...
- Page 15 按键 规 格 通 讯模 式 空白: 仅含 通 讯模 式 机型 区 分 RS-232 : 含 RS-232/RS-485/RS-422 通 讯模 式 功能規格 机型 TP04G-AL TP04G-AL2 规格 屏幕/色彩 STN-LCD / 单色 驱动器 只适用于台达自动化产品 适用于台达与多家自动化产品 功能键／数字键 F1 ~ F5，ESC，←，Enter及上／下键 警示指示灯（红灯） 电源启动指示（亮／灭三次）／通讯不通警示／使用者程序指定 背光自动关闭设定范围1 ~ 99分钟（设定值0为不关闭）...
- Page 16 由使用者重新定义功能 在数值输入时作为右方向键，可做选择数值范围操作；在使用者页面时 可由使用者重新定义功能 在数值输入作时为右方向键，可做选择数值位置操作；在使用者页面时 可由使用者重新定义功能 当输入值确认正确无误时，即可按下此键；在使用者页面时可由使用者 输入键 重新定义功能 上：此键为向上方向键，可作为数值递增输入或换至上页等操作 上／下键 下：此键为向下方向键，可作为数值递减输入或换至下页等操作 在使用者页面时，可由使用者重新定义其个别功能 電氣規格 机型 TP04G-AL TP04G-AL2 项目 中央处理单元（CPU） STM32F101 程序内存容量 256KB 闪存 系统RAM 10K Byte 16K Byte 外接电源 24V (1.7W Max.) 前面板防水等级 IP66 / NEMA4 / UL Type4 indoor 硬件使用温度...
- Page 17 Figure6 与 Figure7。该安装的配电盘外壳必须符合防水防尘（UL Type 4 Indoor）或符 合相等规格（IP66／NEMA4）的测试条件。 请勿将 TP04G-AL/AL2 装置于以下环境中。 落尘大、油烟、金属性粉尘、腐蚀性或可燃性气体 高温、结露 直接震动、冲击 硬體操作介紹 欲启动 TP04G-AL/AL2 需输入 24V 直流电源，接上电源之后，会先进入开机画面，接着 即进入使用者所编辑的应用程序，按住退出／取消键（Esc）5 秒后，可回到通讯传输画 面， 由 TPEditor 执行上传或下载程序。 TPEditor 用以设定 TP04G-AL/AL2 的内容值选项， 分述如下： 1. 对比设定：调整LCM屏幕显示的对比亮度。 2. 背光设定：调整绿色背光LED自动关闭的时间，设定范围0 ~ 99分钟，若设定为0分钟 即代表背光LED永远开启。 3. 蜂鸣器设定：设定蜂鸣器开启为一般模式或关闭为静音模式。 4. 密码设定：若启用密码功能则在进入任一项系统选单指令，会要求输入密码。密码出 厂设定值为1234。 5. 开机画面设定：选择预设画面，会显示TP内定的开机画面；选择使用者自订，则可由...
- Page 18 通訊連接線配線圖 TP04G-AL/AL2程序规划 ~ 使用连接电缆线 DVPACAB530 详细图面请参阅英文版Figure10与Figure11。 TP04G-AL/AL2与DVP-PLC联机 ~ 使用连接电缆线 DVPACAB215／DVPACAB230 ／DVPACAB2A30／DVPACAB2B10 1. DVPACAB215／DVPACAB230 2. DVPACAB2A30／DVPACAB2B10 详细图面请参阅英文版Figure12~Figure16。 TP04G-AL/AL2 9 PIN D-SUB PIN脚定义 1. RS-232 详细图面请参阅英文版Figure17。 2. RS-422 详细图面请参阅英文版Figure18。 3. DVPACAB630 (RS-422) 详细图面请参阅英文版Figure19与Figure20。 RS-422 / RS-485模式切换(使用 8 PIN 指拨开关) 8-PIN指拨开关 RS-485...
