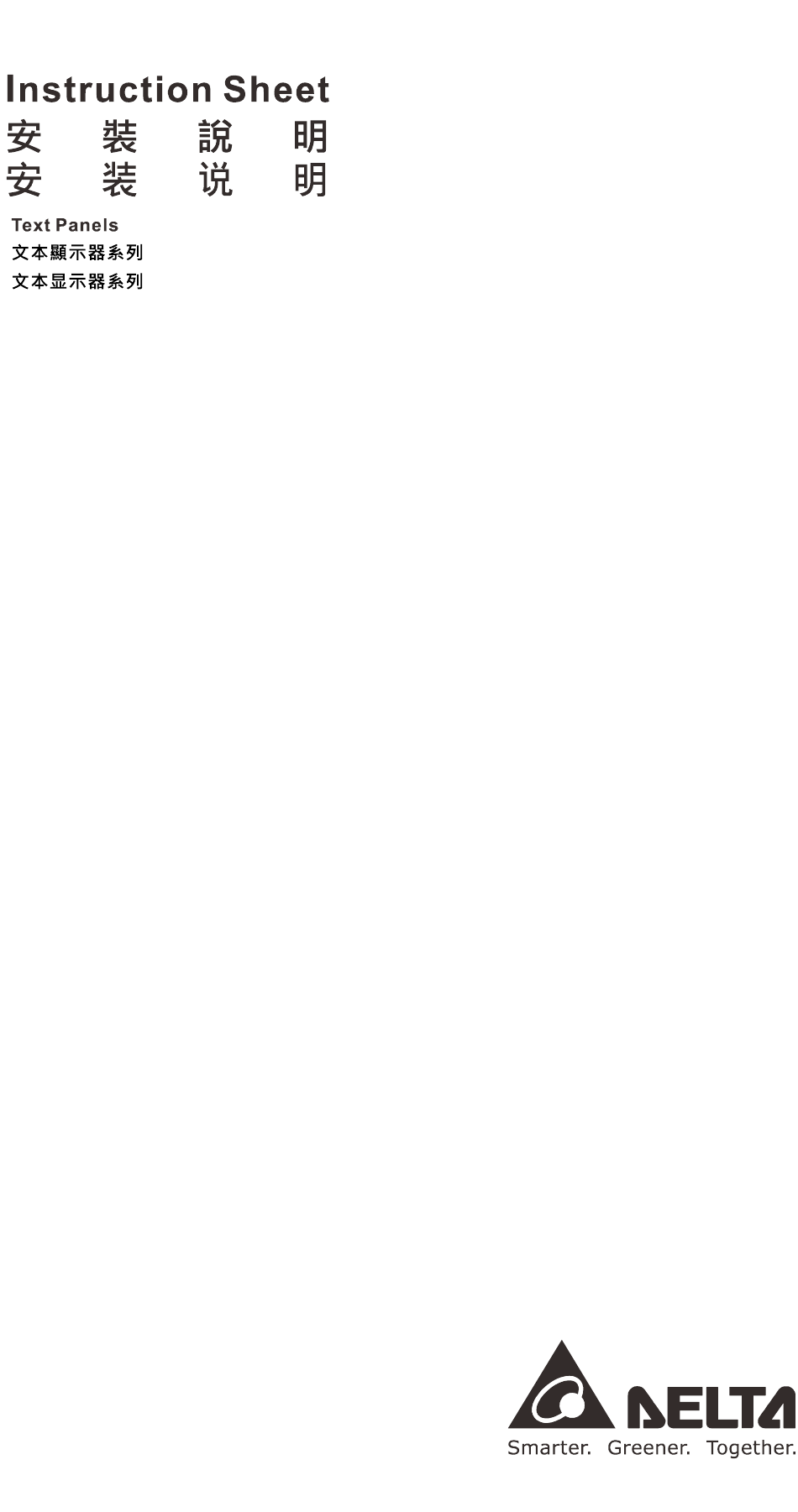

- Page 1 T P04G-B L-C U TP-0147930-01 20220906...
- Page 2 （bitmaps） to meet various users’ requirements. Please read this instruction carefully before use. The display panel of TP04G-BL-CU is waterproof. However, please prevent grease, corrosive liquids and sharp objects from contacting the TP04G-BL-CU. DO NOT touch any terminal when the power is switched on. DO NOT touch any internal circuit in 1 minute after the power is switched off.
-
Page 3: Model Name And Serial Number
USB interface supported Graphic mode Safety approval Button type C: CE only Mode type Function Specifications Model TP04G-BL-CU Spec. Screen type / Display STN-LCD / Monochrome color Driver Delta products Function / Numeric 0~9, ESC, F, Enter and Left/Right/Up/Down Keys keys Power on indication （Blink for three times）... -
Page 4: Electrical Specifications
If firmer mounting is required, please use the mounting fixed supports and screws in the accessory package which is packed together with TP04G-BL-CU. Insert the hooks of fixed supports into the fixing holes on the back then - 4 -... -
Page 5: Installing The Usb Driver
Figure7 Installing the USB Driver When users use TP04G-BL-CU for the first time, they have to install an USB driver according to the steps listed below. 1. Download the latest version of TPEditor form the Delta website, and install the software. -
Page 6: Software Configuration
Device Manager window. If TPEditor version 1.60 or above is installed, TP will appear under the Ports (COM & LPT) section in the Device Manager window. 5. TP04G-BL-CU can communicate with the computer through this communication port. Besides, the users can upload/download a program by means of TPEditor. -
Page 7: Password Function
2. If users forgot the password, the password can be cleared by using the following code: 8888. This universal code will clear the password and internal programs. TP04G-BL-CU will also be reset to factory settings by using this code. Please pay close attention when using it. - Page 8 TP04G-BL-CU may connect to a DVP-PLC by using the connection cable DVPACAB2A30P Note: Not available for DVP80ES200R and DVP80ES200T hosts. (5V is not supported by COM1.) TO PC or TP04G-BL-CU TO PLC MINI DIN TERMINAL 9 PIN D-SUB...
- Page 9 ……………………………………………………………… 繁體中文 ………………………………………………………………………… 感謝您採用台達文本顯示器系列產品。本產品使用 USB 介面進行程式上下載，執行模式 採用連接電纜線 DVPACAB2A30P。軟體規劃部份更提供多種物件圖形可供使用者選用。 請在使用之前，詳細閱讀本使用說明書。 本機顯示操作面板防水，但對油污或具腐蝕性之液體不具防護作用，使用時請注意避 免以尖銳之物品刮傷面板。 輸入電源切斷後，一分鐘之內，請勿觸摸內部電路，並請勿在上電時觸摸任何端子。 利用原廠包裝附件之固定架，在鎖緊面板固定螺絲時，請勿太緊以免造成機殼損壞。 產品外觀及各部尺寸 正面圖 使用者定義 電源指示燈 退出／取消鍵 警示指示燈 左／右鍵 顯示區 數字功能鍵 輸入鍵 上／下鍵 背面圖 USB端子 重置 鍵 RS-232 通訊 連接 埠 USB端子／線徑為12-24 AWG／扭力為4.12 lb.-inch ...
- Page 10 功能規格 機型 TP04G-BL-CU 規格 STN-LCD / 單色 螢幕/色彩 驅動器 台達PLC產品 0 ~ 9，ESC，F，Enter及上／下／左／右鍵 功能鍵／數字鍵 警示指示燈（紅燈） 電源啟動指示（亮／滅三次）／通訊不通警示／使用者程式指定 背光自動關閉設定範圍1 ~ 99分鐘（設定值0為不關閉） 背光型式 （在常溫25℃下壽命約5萬小時） 對比調整 軟體設定，10段明暗調整 ASCII： （頁碼850）文字（包含歐洲字型） 語言字型 繁體字型 簡體字型 192 × 64 點 解析度 （寬）×（高）= 101.8 × 35.24（單位：公釐） ；4.1吋（對角線） 顯示範圍...
- Page 11 水防塵等級測試條件。 請勿將 TP04G-BL-CU 裝置於以下環境中： 落塵大、油煙、金屬性粉塵、腐蝕性或可燃性氣體 高溫、結露 直接震動、衝擊 驅動程式安裝 首次使用 TP04G-BL-CU，請依以下步驟安裝： 從台達官網下載並安裝 TPEditor 最新版本操作軟體。 將 USB Cable 連接至電腦 USB 介面 ， 此時 TP04G-BL-CU 會自動進入通訊傳輸畫面 ； 而電腦畫面出現 USB 驅動安裝的訊息畫面如下，請選擇 「從清單或特定位置安裝 （進 階） （S） 」選項後點選「下一步」 ： - 11 -...
- Page 12 點選「搜尋時包括這個位置」選項，並選擇 TPEditor 軟體安裝目錄下 USB 檔案夾後 （預設路徑為 C:\Program Files\Delta Industrial Automation\TPEditor X.X\USB） ，按 「下一步」執行安裝。 註 當安裝完畢，裝置管理員中的連接埠選項即顯示「TP」 和對應的通訊埠（COM） 編號 。 另外 ， 在 TPEditor 軟體中 ， 通訊設定的 PC 通訊埠可讀取到相同的通訊埠 （COM） 編號。 ※註 1：TPEditor V1.40.1 以前版本會顯示 TP04G-BK-CU；V1.60 以後版本會顯示「TP」 。 使用者可使用此通訊埠（COM）與電腦通訊，並藉由 TPEditor 軟體執行上載或下載 程式。...
- Page 13 開機畫面設定：選擇預設畫面，會顯示TP內定的開機畫面；選擇使用者自訂，則可 由TPEditor/DIAScreen軟體設計下載至TP，顯示自訂開機畫面。 TPEditor DIAScreen 密碼功能說明 1. 密碼字元使用數字0 ~ 9。 2. 當使用者忘記密碼時，有一組萬用碼 8888 可提供使用者解除密碼設定，但內部程式 亦會全部被清除，且TP04G-BL-CU設定將回歸出廠值，請謹慎使用。 通訊連接線配線圖 - 13 -...
- Page 14 MINI DIN TERMINAL 9 PIN D-SUB PC/TP COM Port PLC COM1 Port 9 PIN D-SUB female 8 PIN MI NI DIN TP04G-BL-CU 9 PIN D-SUB PIN腳定義 － 使用RS-232 RS-232 9 PIN D -SUB male - 14 -...
- Page 15 ………………………………………………………………… 简体中文 …………………………………………………………………… 感谢您采用台达文本显示器系列产品。本产品使用 USB 接口进行程序上下载，执行模式 采用连接电缆线 DVPACAB2A30P。软件规划部份更提供多种对象图形可供使用者选用。 请在使用之前，详细阅读本使用说明书。 本机显示操作面板防水，但对油污或具腐蚀性的液体不具防护作用，使用时请注意避 免以尖锐的物品刮伤面板。 输入电源切断后，一分钟之内，请勿触摸内部电路，并请勿在上电时触摸任何端子。 利用原厂包装附件的固定架，在锁紧面板固定螺丝时，请勿太紧以免造成机壳损坏。 产品外观及各部尺寸 正面图 使用者定义 电源指示灯 退出/取消键 警示指示灯 左/右键 显示区 输入键 数字功能键 上/下键 背面图 USB 端子 复位键 RS-232 通讯连接埠 USB端子／线径为12-24 AWG／扭力为4.12 lb.-inch ...
- Page 16 功能规格 机型 TP04G-BL-CU 规格 STN-LCD / 单色 屏幕/色彩 驱动器 台达PLC产品 0 ~ 9，ESC，F，Enter及上／下／左／右键 功能键／数字键 警示指示灯（红灯） 电源启动指示（亮／灭三次）／通讯不通警示／使用者程序指定 背光自动关闭设定范围1 ~ 99分钟（设定值0为不关闭） 背光型式 （在常温25℃下寿命约5万小时） 对比调整 软件设定，10段明暗调整 ASCII： （页码850）文字（包含欧洲字型） 语言字型 繁体字型 简体字型 192 × 64 点 分辨率 （宽）×（高）= 101.8 × 35.24（单位：毫米） ；4.1吋（对角线） 显示范围...
- Page 17 英文版 Figure6 与 Figure7。 注意：本产品只有前面板保证防水防尘等级，控制盘本体必须符合使用者应用所需的防 水防尘等级测试条件。 请勿将 TP04G-BL-CU 装置于以下环境中。 落尘大、油烟、金属性粉尘、腐蚀性或可燃性气体 高温、结露 直接震动、冲击 驱动程序安装 首次使用 TP04G-BL-CU，请依以下步骤安装： 1. 从台达官网下载并安装 TPEditor 最新版本操作软件。 2. 将 USB Cable 连接至计算机 USB 接口，此时 TP04G-BL-CU 会自动进入通讯传输画 面；而计算机画面出现 USB 驱动安装的讯息画面如下，请选择「从列表或特定位置安 装（高级） （S） 」选项后点选「下一步」 ： - 17 -...
- Page 18 3. 点选「在搜索中包括这个位置」选项，并选择 TPEditor 软件安装目录下 USB 档案夹 后（预设路径为 C:\Program Files\Delta Industrial Automation\TPEditor X.X\USB） ，按 「下一步」执行安装。 注 4. 当安装完毕，设备管理器中的端口选项即显示「TP」 和对应的通讯端口（COM） 编号。另外，在 TPEditor 软件中，通讯设置的 PC 通讯端口可读取到相同的通讯端口 （COM）编号。 ※注 1：TPEditor V1.40.1 以前版本会显示 TP04G-BK-CU；V1.60 以后版本会显示「TP」 。 5. 使用者可使用此通讯端口（COM）与计算机通讯，并藉由 TPEditor 软件执行上载或下 载程序。 注: 若使用 DIAScreen 软件, 请依软件指示安装。...
- Page 19 软件设定 由TPEditor/DIAScreen执行上传或下载程序。TPEditor/DIAScreen用以设定 TP04G-BL-CU的内容值选项，分述如下： 1. 对比设定：调整LCM屏幕显示的对比亮度。 2. 背光设定：调整绿色背光LED自动关闭的时间，设定范围0 ~ 99分钟，若设定为0分钟 即代表背光LED永远开启。 3. 蜂鸣器设定：设定蜂鸣器开启为一般模式或关闭为静音模式。 4. 密码设定：若启用密码功能则在进入任一项系统选单指令，会要求输入密码。密码出 厂设定值为1234。 5. 开机画面设定：选择预设画面，会显示TP内定的开机画面；选择使用者自订，则可由 TPEditor/DIAScreen软件设计下载至TP，显示自订开机画面。 TPEditor DIAScreen - 19 -...
- Page 20 TO PLC MINI DIN TERMINAL 9 PIN D-SUB PC/TP COM Port PLC COM1 Port 9 PIN D-SUB female 8 PIN MI NI DIN TP04G-BL-CU 9 PIN D-SUB PIN脚定义 － 使用RS-232 RS-232 9 PIN D -SUB male - 20 -...
