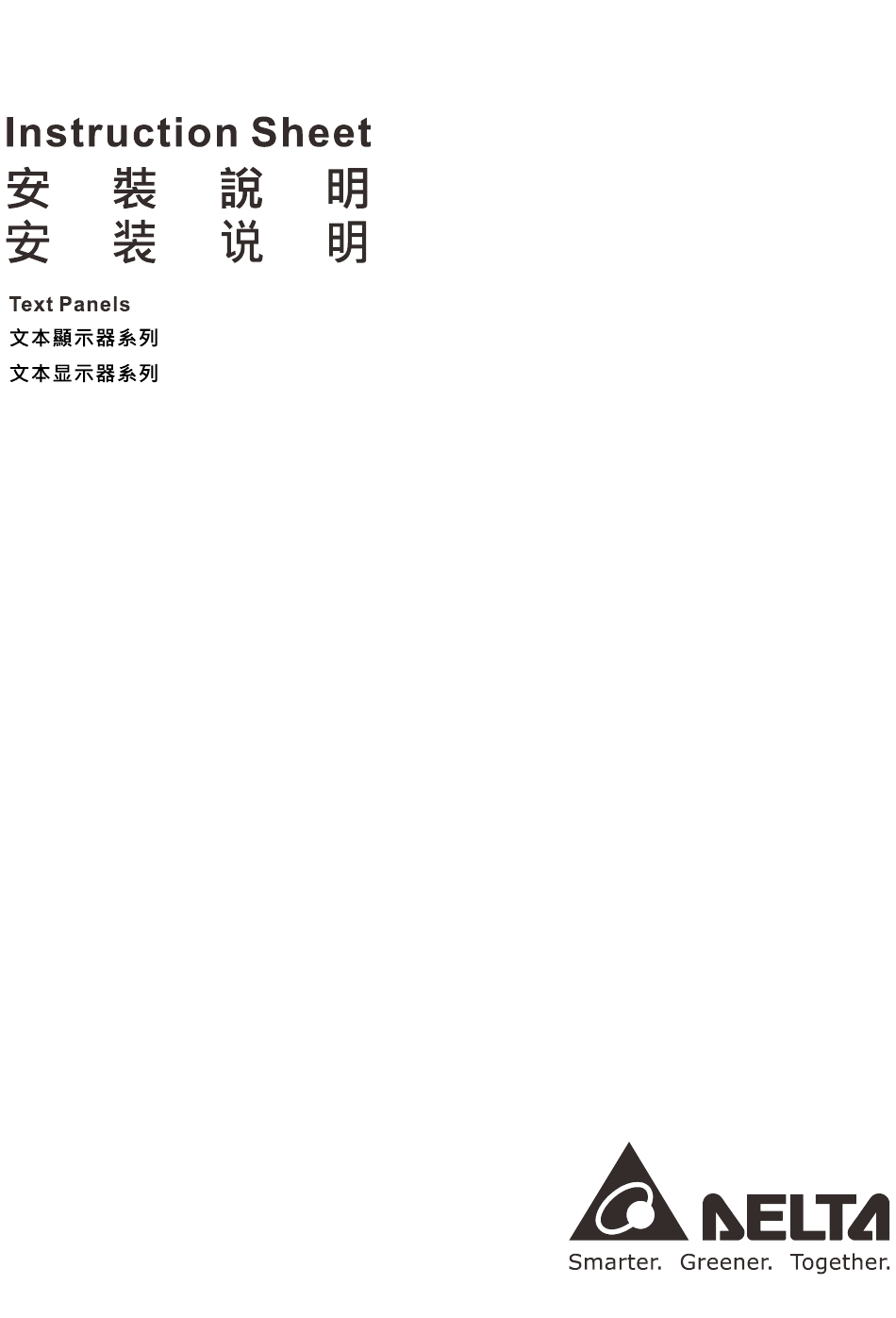

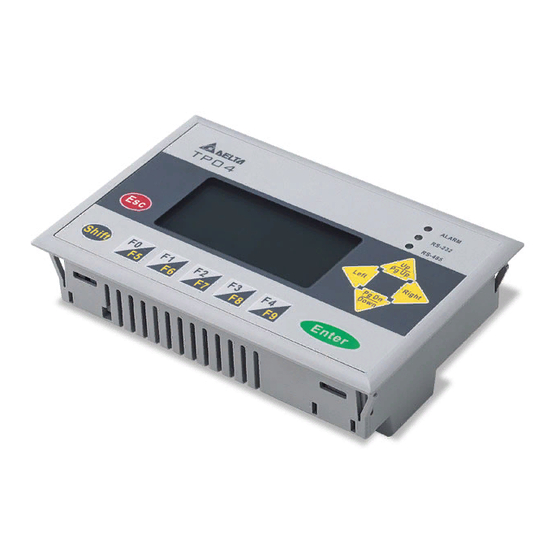

  • Page 1 T P04G-A S2 TP-0143230-01 2022-09-06...

  • Page 2: Model Explanation

    Ne pas appliquer la tension secteur sur les bornes d’entrées/Sorties, ou l’appareil TP04G-AS2 pourra être  endommagé. Merci de vérifier encore une fois le câblage avant la mise sous tension du TP04G-AS2. Lors de la déconnection de l’appareil, ne pas toucher les connecteurs dans la minute suivante. Vérifier que la terre est bien reliée au connecteur de terre...

  • Page 3: Back Panel

    TP04 series, then insert the fixed support in the back and tighten the screws. If the fixed support is not installed well, Delta will not guarantee the waterproof function. The screw torque should be 4-5(kg-cm). DO NOT exceed this specification when tightening the screws; otherwise TP04 series may be damaged.

  • Page 4: Function Specifications

     Specifications  Function Specifications Item TP04G-AS2 Screen type STN-LCD Display color Monochromatic The back-light automatic turn off time is 1 ~ 99 minutes (0 = DO NOT turn off) Backlight (The back-light life is about 50 thousand hours at 25°C)

  • Page 5: Hardware Operation

    1. If the user forgot the password, the password can be cleared by using the following code: 8888. This universal code will clear the password and all TP04 series internal programs. The TP04 series will be reset to the factory settings by using this code also. Please pay close attention when using it. 2.

  • Page 6: Communication Connection

     Communication Connection UC-PRG020- 12A(2M)   UC-PRG030-10A( 3M) COM1(RS-232) UC- MS010-02A(1M) UC- MS020-01A(2M) UC- MS030-01A(3M) D VP PLC UC- MS030-03A(3M) A H500 P LC 公座轉 母座 DB9 male to female DB9 cable D B9 市售標準線 (Standard cable) AS300  Connect a PC to TP04G via connection able UC-PRG020-12A (2M) / UC-PRG030-10A(3M) UC-PRG020-12A (2M)  ...
  • Page 7  Connect a DVP-PLC to TP04G via cable UC-MS010-02A(1M)/UC-MS020-01A(2M)/UC-MS030-01A(3M) UC - MS 0 1 0- 0 2 A (1 M) 8 -P I N MI NI - DI N公 座 DB 9母 座   8-PIN Male MINI-DIN DB9 Female Connector  ...
  • Page 8  Battery Life and Precision of Calendar Timer  Battery Life Temperature (°C) Life (Year) 1.972 2.466 2.712 2.835  Precision of Calendar Timer 1. At 0°C/32°F, less than -117 seconds error per month. 2. At 25°C/77°F, less than 52 seconds error per month. 3.
  • Page 9 意。  本機輸入電源為直流 24V，不可連接於 RS-485 通訊口信號端，否則可能造成嚴重的損壞，因此請在上電之前 再次確認電源配線。  輸入電源切斷後，一分鐘之內，請勿觸摸內部電路。請勿在上電時觸摸任何端子。  本體上之接地端子 務必正確的接地，可提高產品抗雜訊能力。  利用原廠包裝附件之固定架，鎖緊面板固定螺絲時，請勿太緊以免造成機殼損壞。  產品簡介  型號說明  謝謝您採用台達終端顯示器系列產品。TP04G-AS2，解析度 128*64，最大可顯示 8*4 個中文字，支援多國 文字顯示。  內建兩個通訊口 (RS-232 及 RS-485/RS-422，可同時使用)。  內建萬年曆、通訊/警告指示 LED。  內建多種物件圖形可供使用者選用。  產品外觀及各部介紹 警示指示燈 RS-232指示燈 RS-485指示燈 LCM顯示區...
  • Page 10 F3/F8：在系統選單操作時可作為 3 (F3) 或 8 (Shift+F3) 的常數輸入鍵，在使用者頁面時 可由使用者定義其個別功能。 功能鍵 F4/F9：在系統選單操作時可作為 4 (F4) 或 9 (Shift+F4) 的常數輸入鍵，在使用者頁面時 可由使用者定義其個別功能。  背面介紹 BATTERY SWITCH OR RS-485/422 5 PIN 端子座 / 線徑：12-24 AWG / 扭力：4.5 lb.-inch  外觀尺寸 正面圖 (單位：mm，[ ]：inch) 右側圖 (單位：mm，[ ]：inch) 97.00 85.00 [3.82]...
  • Page 11 TP04G-AS2 項目 STN-LCD 螢幕 色彩 單色 背光自動關閉設定範圍 1 ~ 99 分鐘（設定值 0 為不關閉） （在常溫 25°C 下壽命約 5 萬小時） 背光 12864 點 顯 解析度 示 72mm (W) 40mm (H)；3.00” (對角線) 顯示範圍 幕 10 段明暗調整 對比調整 ASCII： （頁碼 850）文字（包含歐洲字型） 台灣： （BIG 5 碼）繁體字型...
  • Page 12  密碼功能說明 1. 當使用者進入 TP04 設定之密碼設定選項啟用密碼後忘記密碼時，有一組萬用碼 8888，任何使用者之密碼皆可 以此組萬用碼解除設定，但 TP04 內程式會全部被清除，且 TP04 設定將回歸出廠值，請謹慎使用。 2. 密碼字元可使用 0 ~ 9, A ~ Z，以功能鍵 F0 ~ F4 輸入，方法如下： F0/F5：將依序 0→5→A→B→C→D→E→F→0 循環。 F1/F6：將依序 1→6→G→H→I→J→K→1 循環。 F2/F7：將依序 2→7→L→M→N→O→P→2 循環。 F3/F8：將依序 3→8→Q→R→S→T→U→V→3 循環。 F4/F9：將依序 4→9→W→X→Y→Z→4 循環。  硬體操作介紹 欲啟動...
  • Page 13  通訊連接線配線圖 UC-PRG020- 12A(2M)   UC-PRG030-10A( 3M) COM1(RS-232) UC- MS010-02A(1M) UC- MS020-01A(2M) UC- MS030-01A(3M) D VP PLC UC- MS030-03A(3M) A H500 P LC 公座轉 母座 D B9 市售標準線 AS300  PC To TP 連線 ~ 使用連接電纜線 UC-PRG020-12A (2M) / UC-PRG030-10A(3M) UC-PRG020-12A (2M) US B DB9母座...
  • Page 14 4. UC-PRG030-10A (3M) DB9母 座 D B9母座 G ND G ND  DVP PLC To TP 連線 ~ 使用連接電纜線 UC-MS010-02A(1M)/UC-MS020-01A(2M)/UC-MS030-01A(3M) UC - MS 0 1 0- 0 2 A (1 M) 8 -P I N MI NI - DI N公 座 DB 9母...
  • Page 15  TP04G-AS2 9 PIN D-SUB PIN 腳定義 3. RS-232 4. RS-422     RS-422 9 PIN D-SU B male R S-2 32 9 PI N D -SU B m ale G N D R x + R x - GN D...
  • Page 16 意。  本机输入电源为直流 24V，不可连接于 RS-485 通讯口信号端，否则可能造成严重的损坏，因此请在上电之前 再次确认电源配线。  输入电源切断后，一分钟之内，请勿触摸内部电路。请勿在上电时触摸任何端子。  本体上的接地端子 务必正确的接地，可提高产品抗噪声能力。  利用原厂包装附件的固定架，锁紧面板固定螺丝时，请勿太紧以免造成机壳损坏。  产品简介  型号说明  谢谢您采用台达终端显示器系列产品。TP04G-AS2，分辨率 128*64，最大可显示 8*4 个中文字，支持多 国文字显示。  内建两个通讯口 (RS-232 及 RS-485/RS-422，可同时使用)。  内建实时时钟、通讯/警告指示 LED。  内建多种物件图形可供使用者选用。  产品外观及各部介绍 警示指示灯 RS-232指示灯 RS-485指示灯 LCM显示区...
  • Page 17 面板元件 说明 F2/F7：在系统菜单操作时可作为 2 (F2) 或 7 (Shift+F2) 的常数输入键，在使用者页面时 可由使用者定义其个别功能。 F3/F8：在系统菜单操作时可作为 3 (F3) 或 8 (Shift+F3) 的常数输入键，在使用者页面时 功能键 可由使用者定义其个别功能。 F4/F9：在系统菜单操作时可作为 4 (F4) 或 9 (Shift+F4) 的常数输入键，在使用者页面时 可由使用者定义其个别功能。  背面介绍 BATTERY SWITCH OR RS-485/422 5 PIN 端子座 / 线径：12-24 AWG / 扭力：4.5 lb.-inch ...
  • Page 18  规格  功能规格 项目 TP04G-AS2 STN-LCD 屏幕 色彩 单色 背光自动关闭设定范围 1 ~ 99 分钟（设定值 0 为不关闭） （在常温 25°C 下寿命约 5 万小时） 背光 12864 点 分辨率 显示范围 72mm (W) 40mm (H)；3.00” (对角线) 10 段明暗调整 对比调整 ASCII： （页码 850）文字（包含欧洲字体） 台湾： （BIG 5 码）繁体字体...
  • Page 19 TP04G-AS2 项目/机型 冷却方式 空气对流自然冷却  密码功能说明 1. 当使用者进入 TP04 设定的密码设定选项启用密码后忘记密码时， 有一组万用码 8888， 任何使用者的密码皆可 以此组万用码解除设定，但 TP04 内程序会全部被清除，且 TP04 设定将回归出厂值，请谨慎使用。 2. 密码字元可使用 0 ~ 9, A ~ Z，以功能键 F0 ~ F4 输入，方法如下： F0/F5：将依序 0→5→A→B→C→D→E→F→0 循环。 F1/F6：将依序 1→6→G→H→I→J→K→1 循环。 F2/F7：将依序 2→7→L→M→N→O→P→2 循环。 F3/F8：将依序 3→8→Q→R→S→T→U→V→3 循环。...
  • Page 20  通讯连接线配线图    PC To TP 连接 ~ 使用连接电缆线 UC-PRG020-12A (2M) / UC-PRG030-10A(3M) UC-PRG020-12A (2M) US B DB9母座 1 : +5V (RE D) 2 : Rx 2 : D- (WHI TE) 3 : Tx 3 : D+(G RE E N) 5: GN D 4 : GND( B LA CK) 7: CTS...
  • Page 21 2. UC-PRG030-10A (3M) DB9母 座 D B9母座 G ND G ND  DVP PLC To TP 连接 ~ 使用连接电缆线 UC-MS010-02A(1M)/UC-MS020-01A(2M)/UC-MS030-01A(3M) UC - MS 0 1 0- 0 2 A (1 M) 8 -P I N MI NI - DI N公 座 DB 9母...
  • Page 22  TP04G-AS2 9 PIN D-SUB PIN 脚定义 1. RS-232 2. RS-422     RS-422 9 PIN D-SU B male R S-2 32 9 PI N D -SU B m ale GN D R x + R x - GN D...
