T P08G
TP-014CA30-01
2022-09-06

Advertisement

Table of Contents
loading

Related Manuals for Delta TP Series

Summary of Contents for Delta TP Series

  • Page 1 T P08G TP-014CA30-01 2022-09-06...

  • Page 2: Function Specifications

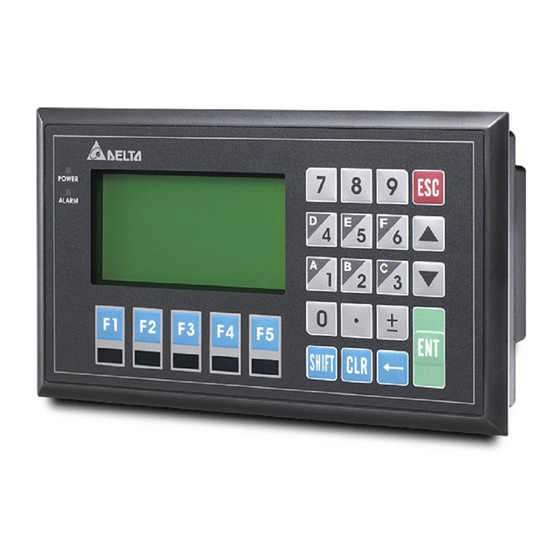

     Explanation & Peripherals Thank you for choosing Delta TP Series. TP08G-BT2 is able to display 21×11 Chinese character as well as featuring high resolution of 240×128 dots. When the font is Traditional Chinese character and the font size is 8, TP08G (BT2) is able to display 21×11 Chinese character.

  • Page 3: Electrical Specifications

    Model TP08G-BT2 Specifications 8 × 12 dots 30 characters × 10 rows 8 × 16 dots 30 characters × 8 rows Font Size ASCII: 5×8, 8×8, 8×12, 8×16 1. Power on indication (Blink for three times) Alarm LED Indicator (RED) 2.

  • Page 4: Dimension And Installation

    Please refer to the following sections for correct installation. ( If the fixed support is not installed well, Delta will not guarantee the waterproof function. The screw torque should be 4-5(kg-cm). DO NOT exceed this specification when tightening the screws;...

  • Page 5: Password Function

    Installation Method of Insert Module  Password Function If the users forgot the password, the password can be cleared by using the following code: 8888. This universal code will clear the password and all TP08G internal programs. The TP08G will be reset to the factory settings.

  • Page 6: Communication Connection

    SELECTIONS EXPLANAION There are three methods to connect to PLC: 1. Using TP08G serial communication port (COM1) RS-232: set 8-pin DIP switch to RS-485 PLC Connection mode and connect the cable (UC-MS010-02A(1M)/UC-MS020-01A(2M)/ UC-MS030-01A(3M)) to program communication I/O RS-232C of PLC. 2.
  • Page 7 2. UC-PRG030-10A (3M)   DB9母 座 DB9 Female Connector DB9 Female Connector D B9母座 G ND G ND  Connect a DVP-PLC to TP08G via cable UC-MS010-02A(1M)/UC-MS020-01A(2M)/UC-MS030-01A(3M) UC - MS 0 1 0- 0 2 A (1 M)   8-PIN Male MINI-DIN DB9 Female Connector  ...
  • Page 8  Battery Life and Precision of Calendar Timer Battery Life Temperature (°C) Life (Year) 1.972 2.466 2.712 2.835 Precision of Calendar Timer 1. At 0°C/32°F, less than -117 seconds error per month. 2. At 25°C/77°F, less than 52 seconds error per month. 3.
  • Page 9 注意事項 繁體中文  請在使用之前，詳細閱讀本使用說明書。  實施配線，務必關閉電源。  本機顯示操作面板防水，但對油污或具腐蝕性之液體不具防護作用，避免以尖銳之物品刮傷面板使用時請注 意。  本機輸入電源為直流 24V，不可連接於 RS-485 通訊口信號端，否則可能造成嚴重的損壞，因此請在上電之前 再次確認電源配線。  輸入電源切斷後，一分鐘之內，請勿觸摸內部電路。請勿在上電時觸摸任何端子。  本體上之接地端子 務必正確的接地，可提高產品抗雜訊能力。  利用原廠包裝附件之固定架，鎖緊面板固定螺絲時，請勿太緊以免造成機殼損壞。  產品簡介  說明及週邊裝置 謝謝您採用台達文本顯示器系列產品。TP08G-BT2 為解析度 240×128，當字體為新細明體字體大小 8 時，可 顯示 21×11 個中文字的文本顯示器。支援多國文字顯示，以及內建兩個通訊口 （RS-232 及 RS-485／RS-422 ， 其中 RS-232 與 RS-485 可同時使用） 。並內建萬年曆、通訊／警告指示 LED 等功能。軟體規劃部份提供多種 物件圖形可供使用者選用。請搭配台達...
  • Page 10 機型 TP08G-BT2 規格 非同步傳送方式：RS-232 資料長度：7 或 8 個位元，停止位元：1 或 2 個位元 串 列 通 訊 埠 R S - 2 3 2 （ C O M 1 ） 極性：None／Odd／Even，傳送速度：9,600bps ~ 115,200bps RS-232：9 PIN D-SUB male 非同步傳送方式：RS-485／RS-422 資料長度：7 或 8 個位元，停止位元：1 或 2 個位元 擴...
  • Page 11  產品尺寸及安裝  產品外觀尺寸 正面圖及右側圖（單位：mm，[ ]：inch） 背面圖 45 [1.7717] 210 [8.2677] 6-Pin 端子座／線徑：12-24 AWG／扭力：4.5 lb.-inch 嵌入開孔尺寸（單位：mm，[ ]：inch） 俯視圖（單位：mm，[ ]：inch） 196.26 [7.7266]  安裝方式 人機介面安裝於控制盤的方法，請直接將人機由盤面的正面直接放入即可（嵌入式） ，若要固定更牢固，可再利 用原廠包裝附件之固定架，嵌入後蓋直接四端凹槽處固定，並上、下平均鎖緊面板固定螺絲即可，如下圖為正 確安裝： （ 固定螺絲時請以扭力：4-5（kg-cm）鎖緊，請勿超過此範圍以免破壞面板） 。 注意：本產品只有前面板保證防水防塵等級，控制盤本體必須符合使用者應用所需的防水防塵等級測試條件， 請勿將 TP08G 裝置於以下環境中  落塵大、油煙、金屬性粉塵、腐蝕性或可燃性氣體  高溫、結露  直接震動、衝擊...
  • Page 12 嵌入模組安裝方式  密碼功能說明 當使用者進入 TP 設定之密碼設定選項啟用密碼後忘記密碼時，有一組萬用碼 8888，任何使用者之密碼皆可以 此組萬用碼解除設定，但 TP 內程式會全部被清除，且 TP 設定將回歸出廠值，請謹慎使用。 密碼字元可使用 0 ~ 9、A ~ Z，以數字鍵 0 ~ 9, 功能鍵 F1 ~ F5 輸入，方法如下： 功能鍵 使用方法 功能鍵 使用方法 數字鍵 0 ~ 9 將依序 J→K→L→M→N→O→P→Q→R 循環 將依序 S→T→U→V→W→X→Y→Z 循環 此鍵為左方向鍵，可作為選擇數值位置操作...
  • Page 13 選 項 說 明 依據使用者設定之 PLC 控制埠有下列 3 種選擇： 1. 利用開關切換，使用串列通訊埠（COM1）RS-232 須將開關切換成 RS-485 模式，選 用 UC-MS010-02A(1M)/UC-MS020-01A(2M)/UC-MS030-01A(3M)連接電纜線連接 PLC 之 RS-232C 程式通訊輸出入口。 P L C 連 線 2. 利用開關切換，設定擴充通訊埠（COM2）為 RS-485 ，以雙絞線從 5Pin 脫落式端子 之擴充通訊埠連接 PLC 之 RS-485 通訊口。 3. 利用開關切換，設定擴充通訊埠（COM1）為 RS-422 ，以 4 線從 9 PIN D-SUB male 之...
  • Page 14  PC To TP 連線 ~ 使用連接電纜線 UC-PRG020-12A (2M) / UC-PRG030-10A(3M) UC-PRG020-12A (2M) US B DB9母座 1 : +5V (RE D) 2 : Rx 2 : D- (WHI TE) 3 : Tx 3 : D+(G RE E N) 5: GN D 4 : GND( B LA CK) 7: CTS 8: RTS...
  • Page 15  AS PLC To TP 連線 ~ 使用連接電纜線 DB9 公座轉 DB9 母座(市售標準線) D B9公 座 D B9母座  TP08G 9 PIN D-SUB PIN 腳定義 1. RS-232   R S-2 32 9 PI N D -SU B m ale GN D 2.
  • Page 16 注意事项 简体中文  请在使用之前，详细阅读本使用说明书。  实施配线，务必关闭电源。  本机显示操作面板防水，但对油污或具腐蚀性的液体不具防护作用，避免以尖锐的物品刮伤面板使用时请注 意。  本机输入电源为直流 24V，不可连接于 RS-485 通讯口信号端，否则可能造成严重的损坏，因此请在上电之前 再次确认电源配线。  输入电源切断后，一分钟之内，请勿触摸内部电路。请勿在上电时触摸任何端子。  本体上的接地端子 务必正确的接地，可提高产品抗噪声能力。  利用原厂包装附件的固定架，锁紧面板固定螺丝时，请勿太紧以免造成机壳损坏。  产品简介  说明及外围装置 谢谢您采用台达文本显示器系列产品。TP08G-BT2 为分辨率 240×128，当字体为新细明体字体大小 8 时，可 显示 21×11 个中文字的文本显示器。 支持多国文字显示， 以及内建两个通讯口 （RS-232 及 RS-485／RS-422 ， 其中...
  • Page 17 机型 TP08G-BT2 规格 异步传送方式：RS-232 数据长度：7 或 8 个位，停止位：1 或 2 个位 串 行 通 讯 端 口 R S - 2 3 2 （ C O M 1 ） 极性：None／Odd／Even，传送速度：9,600bps ~ 115,200bps RS-232：9 PIN D-SUB male 异步传送方式：RS-485／RS-422 数据长度：7 或 8 个位，停止位：1 或 2 个位 扩...
  • Page 18  产品外观尺寸 正面图及右侧图（单位：mm，[ ]：inch） 背面图 45 [1.7717] 210 [8.2677] 6-Pin 端子座／线径：12-24 AWG／扭力：4.5 lb.-inch 嵌入开孔尺寸（单位：mm，[ ]：inch） 俯视图（单位：mm，[ ]：inch） 196.26 [7.7266]  安装方式 人机接口安装于控制盘的方法，请直接将人机由盘面的正面直接放入即可（嵌入式） ，若要固定更牢固，可再利 用原厂包装附件的固定架，嵌入后盖直接四端凹槽处固定，并上、下平均锁紧面板固定螺丝即可，如下图为正 确安装： （ 固定螺丝时请以扭力：4-5（kg-cm）锁紧，请勿超过此范围以免破坏面板） 。 注意：本产品只有前面板保证防水防尘等级，控制盘本体必须符合使用者应用所需的防水防尘等级测试条件。 请勿将 TP08G 装置于以下环境中  落尘大、油烟、金属性粉尘、腐蚀性或可燃性气体  高温、结露  直接震动、冲击...
  • Page 19 嵌入模块安装方式  密码功能说明 当使用者进入 TP 设定的密码设定选项启用密码后忘记密码时，有一组万用码 8888，任何使用者的密码皆可以 此组万用码解除设定，但 TP 内程序会全部被清除，且 TP 设定将回归出厂值，请谨慎使用。 密码字符可使用 0 ~ 9、A ~ Z，以数字键 0 ~ 9, 功能键 F1 ~ F5 输入，方法如下： 功能键 使用方法 功能键 使用方法 数字键 0 ~ 9 将依序 J→K→L→M→N→O→P→Q→R 循环 将依序 S→T→U→V→W→X→Y→Z 循环 此键为左方向键，可作为选择数值位置操作...
  • Page 20 选 项 说 明 依据使用者设定的 PLC 控制埠有下列 3 种选择： 1. 利用开关切换， 使用串行通讯端口 （COM1） RS-232 须将开关切换成 RS-485 模式， 选用 UC-MS010-02A(1M)/UC-MS020-01A(2M)/UC-MS030-01A(3M)连接电缆线连 接 PLC 的 RS-232C 程序通讯输出入口。 联 机 2. 利用开关切换，设定扩展通讯端口（COM2）为 RS-485 ，以双绞线从 5Pin 脱落 式端子的扩展通讯端口连接 PLC 的 RS-485 通讯口。 3. 利用开关切换，设定扩展通讯端口（COM1）为 RS-422 ，以 4 线从 9 PIN D-SUB male 的...
  • Page 21  PC To TP 连接 ~ 使用连接电缆线 UC-PRG020-12A (2M) / UC-PRG030-10A(3M) UC-PRG020-12A (2M) US B DB9母座 1 : +5V (RE D) 2 : Rx 2 : D- (WHI TE) 3 : Tx 3 : D+(G RE E N) 5: GN D 4 : GND( B LA CK) 7: CTS 8: RTS...
  • Page 22  AS PLC To TP 连接 ~ 使用连接电缆线 DB9 公座转 DB9 母座(市售标准线) D B9公 座 D B9母座  TP08G 9 PIN D-SUB PIN 脚定义 1. RS-232   R S-2 32 9 PI N D -SU B m ale GN D 2.
