- Page 1 2015-11-06 5011695703-4B03...
- Page 2 In addition, the editing software provides various object icons (bitmaps) to meet various users’ requirements. For best performance please ensure that TP series product is used with Delta’s power supply module DVPPS01 or DVPPS02.
-
Page 3: Model Name And Serial Number

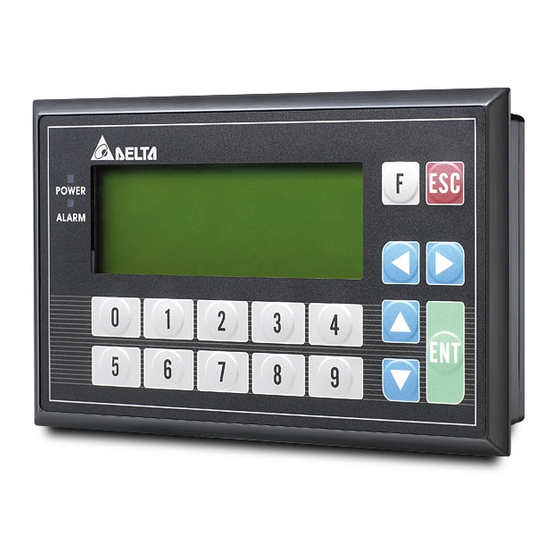

Function Specifications Model TP04G-BL-C Spec. Screen type / Display STN-LCD / Monochrome color Driver Delta products Function / Numeric 0~9, ESC, F, Enter and Left/Right/Up/Down Keys keys Power on indication (Blink for three times) Alarm LED indicator Communication error alarm (RED) -
Page 4: Electrical Specifications
Model TP04G-BL-C Spec. Asynchronous transmission method: RS-232 Serial communication Data length: 7 or 8 bits; Stop bit: 1 or 2 bits; Parity: None/Odd/Even port Baud rate: 9,600bps~115,200bps RS-232(COM1) RS-232: 9 PIN D-SUB male Asynchronous transmission: RS-485/RS-422 Extension Data length: 7 or 8 bits; Stop bit: 1 or 2 bits; Parity: None/Odd/Even communication port Transmission speed: 9,600bps ~ 115,200bps RS-422/RS-485: 9 PIN D-SUB male... -
Page 5: Installation
The screw torque should be 4.75 (kg-cm). DO NOT exceed this specification when tightening screws, otherwise TP04G-BL-C may be damaged. If the fixed supports are not installed well, Delta will not guarantee the waterproof rating.) The mounting panel should be an enclosure or equivalent (IP66/NEMA4). -
Page 6: Password Function
F igur e8 Password Function 1. The password can be alphabets from A to Z or numbers from 0 to 9. To input English alphabets, please use numeric keys 0 ~ 4. Press numeric keys 0~4 repeatedly and the characters will change as the following orders. 0: characters change in a loop as follows: 0→A→B→C→D→E→F→0 1: characters change in a loop as follows: 1→G→H→I→J→K→1 2: characters change in a loop as follows: 2→L→M→N→O→P→2... - Page 7 2. DVPACAB2A30 / DVPACAB2B10 TO PC or TP04G-BL-C TO PLC MINI DIN TERMINAL Figure12 9 PIN D-SUB TO PC or TP04G-BL-C TO PLC 9 PIN D-SUB Figure13 MINI DIN TERMINAL PC/TP COM Port PLC COM1 Port 25 PIN D-SUB female 8 PIN MINI DIN Figure14 PC/TP COM Port...
- Page 8 3. RS-485 TP04G-BL-C COM Port RS-485 9 PIN D-SUB male Figure18 4. DVPACAB630 (RS-422) TO TP04G-BL-C TO PLC MINI DIN TERMINAL Figu re 19 9 PIN D-SUB TP04G COM Port MITSUBISHI FX-PLC COM1 Port RS-422 9 PIN D-SUB female 8 PIN MINI DIN Rx + 6 Tx + Rx -...
- Page 9 ……………………………………………………………… 繁體中文 ………………………………………………………………………… 感謝您採用台達文本顯示器系列產品。使用者可另購外接程式複製卡，快速移植程式，節 省程式下載時間。軟體規劃部份更提供多種物件圖形可供使用者選用。請搭配台達 DVPPS01、DVPPS02（電源模組）一起使用。 請在使用之前，詳細閱讀本使用說明書。 於實施配線前，請務必關閉電源。 本機顯示操作面板防水，但對油污或具腐蝕性之液體不具防護作用，避免以尖銳之物 品刮傷面板使用時請注意。 輸入電源切斷後，一分鐘之內，請勿觸摸內部電路。請勿在上電時觸摸任何端子。 本體上之接地端子 務必正確的接地，可提高產品抗雜訊能力。 利用原廠包裝附件之固定架，鎖緊面板固定螺絲時，請勿太緊以免造成機殼損壞。 產品外觀及各部尺寸 正面圖 使用者定義 電源指示燈 退出 取消鍵 警示指示燈 左 右鍵 顯示區 數字功能鍵 輸入鍵 上 下鍵 背面圖 DC 電源供應 電池 程式複製卡介面 RS-232/RS-422 /RS-485 通訊連接埠 3-PIN固定式端子座／線徑為12-24 AWG／扭力為4.12 lb.-inch 正面圖及右側圖（單位：公厘，[ ]：英吋） 詳細尺寸圖請參閱英文版Figure3。...
- Page 10 功能規格 機型 TP04G-BL-C 規格 STN-LCD / 單色 螢幕/色彩 驅動器 台達產品 0 ~ 9，ESC，F，Enter及上／下／左／右鍵 功能鍵／數字鍵 警示指示燈（紅燈） 電源啟動指示（亮／滅三次）／通訊不通警示／使用者程式指定 背光自動關閉設定範圍1 ~ 99分鐘（設定值0為不關閉） 背光型式 （在常溫25℃下壽命約5萬小時） 對比調整 軟體設定，10段明暗調整 ASCII： （頁碼850）文字（包含歐洲字型） 語言字型 繁體字型 簡體字型 192 × 64 點 解析度 顯示範圍 （寬）×（高）= 101.8 × 35.24（單位： 公厘 ） ；4.1吋（對角線） ASCII：5 ×...
- Page 11 機型 TP04G-BL-C 項目 中央處理單元（CPU） STM32F101 256KB 快閃記憶體 程式記憶體容量 10K Byte 系統RAM 24V (1.7W Max.) 外接電源 IP66 / NEMA4 前面板防水等級 0°C ~ 50°C；相對濕度20% - 90% RH（不可凝結） 硬體使用溫度 -20°C ~ 60°C 硬體儲藏溫度 IEC61131-2, IEC 68-2-6 (TEST Fc) 5Hz≦f＜8.4Hz 連續：位移3.5mm 耐震動 8.4Hz≦f≦150Hz 連續：加速度1.0g IEC61131-2, IEC 68-2-27 (TEST Ea) 耐衝擊...
- Page 12 4. 密碼設定：若啟用密碼功能則在進入任一項系統選單指令，會要求輸入密碼。密碼出 廠設定值為1234。 5. 開機畫面設定：選擇預設畫面，會顯示TP內定的開機畫面；選擇使用者自訂，則可由 TPEditor軟體設計下載至TP，顯示自訂開機畫面。 密碼功能說明 1. 密碼字元可使用數字0 ~ 9，及英文字母A ~ Z輸入。其中英文字母需使用數字鍵0 ~ 4 輸入，規則如下： 0：將依序 0→A→B→C→D→E→F→0 循環。 1：將依序 1→G→H→I→J→K→1 循環。 2：將依序 2→L→M→N→O→P→2 循環。 3：將依序 3→Q→R→S→T→U→V→3 循環。 4：將依序 4→W→X→Y→Z→4 循環。 2. 當使用者忘記密碼時，有一組萬用碼 8888 可提供使用者解除密碼設定，但內部程式 亦會全部被清除，且TP04G-BL-C設定將回歸出廠值，請謹慎使用。 通訊連接線配線圖 TP04G-BL-C程式規劃 － 使用連接電纜線 DVPACAB530 詳細圖面請參閱英文版頁碼5之Figure9與Figure10。...
- Page 13 ………………………………………………………………… 简体中文 …………………………………………………………………… 感谢您采用台达文本显示器系列产品。使用者可另购外接程序复制卡，快速移植程序，节 省程序下载时间。软件规划部份更提供多种对象图形可供使用者选用。请搭配台达 DVPPS01、DVPPS02（电源模块）一起使用。 请在使用之前，详细阅读本使用说明书。 于实施配线前，请务必关闭电源。 本机显示操作面板防水，但对油污或具腐蚀性的液体不具防护作用，避免以尖锐的物 品刮伤面板使用时请注意。 输入电源切断后，一分钟之内，请勿触摸内部电路。请勿在上电时触摸任何端子。 本体上的接地端子 务必正确的接地，可提高产品抗噪声能力。 利用原厂包装附件的固定架，锁紧面板固定螺丝时，请勿太紧以免造成机壳损坏。 产品外观及各部尺寸 正面图 使 用 者 定 义 电 源 指 示 灯 退 出 取 消 键 警 示 指 示 灯 显 示 区 左 右键 数...
- Page 14 功能规格 机型 TP04G-BL-C 规格 屏幕/色彩 STN-LCD / 单色 驱动器 台达产品 功能键／数字键 0 ~ 9，ESC，F，Enter及上／下／左／右键 警示指示灯（红灯） 电源启动指示（亮／灭三次）／通讯不通警示／使用者程序指定 背光自动关闭设定范围1 ~ 99分钟（设定值0为不关闭） 背光型式 （在常温25℃下寿命约5万小时） 对比调整 软件设定，10段明暗调整 ASCII： （页码850）文字（包含欧洲字型） 语言字型 繁体字型 简体字型 192 × 64 点 分辨率 显示范围 （宽）×（高）= 101.8 × 35.24（单位：毫米） ；4.1吋（对角线） 字号 ASCII：5 ×...
- Page 15 机型 TP04G-BL-C 项目 中央处理单元（CPU） STM32F101 256KB 闪存 程序内存容量 系统RAM 10K Byte 外接电源 24V (1.7W Max.) 前面板防水等级 IP66 / NEMA4 0°C ~ 50°C；相对湿度20% - 90% RH（不可凝结） 硬件使用温度 硬件储藏温度 -20°C ~ 60°C 5Hz≦f＜8.4Hz 连续：位移3.5 mm 耐震动 8.4Hz≦f≦150Hz 连续：加速度1.0g IEC61131-2 & IEC 68-2-27 (TEST Ea) 耐冲击...
- Page 16 4. 密码设定：若启用密码功能则在进入任一项系统选单指令，会要求输入密码。密码出 厂设定值为1234。 5. 开机画面设定：选择预设画面，会显示TP内定的开机画面；选择使用者自订，则可由 TPEditor软件设计下载至TP，显示自订开机画面。 密码功能说明 1. 密码字符可使用数字0 ~ 9，及英文字母A ~ Z输入。其中英文字母需使用数字键0 ~ 4 输入，规则如下： 0：将依序 0→A→B→C→D→E→F→0 循环。 1：将依序 1→G→H→I→J→K→1 循环。 2：将依序 2→L→M→N→O→P→2 循环。 3：将依序 3→Q→R→S→T→U→V→3 循环。 4：将依序 4→W→X→Y→Z→4 循环。 2. 当使用者忘记密码时，有一组万用码 8888 可提供使用者解除密码设定，但内部程序 亦会全部被清除，且TP04G-BL-C设定将回归出厂值，请谨慎使用。 通讯连接线配线图 TP04G-BL-C程序规划 － 使用连接电缆线 DVPACAB530 详细图面请参阅英文版Figure9与Figure10。...
- Page 17 Ayrıca, kullanıcı-dostu yazılımı ile çeşitli kullanıcı gereksinimlerini karşılayacak element ve ikonlar (bitmap) sunar. TP serisi ürünlerden en iyi performansı elde etmek için Delta’nın power supply modülü olan DVPPS01 veya DVPPS02 ürünlerinin kullanılması tavsiye edilir. Ürünü kullanmadan önce bu bilgi dökümanını tamamen okuyunuz.
- Page 18 Model TP04G-BL-C Özellik Arka ışık otomatik kapanma zamanı: 1 ~ 99 dakika (0 = kapanmaz) Arka ışık (Arka ışık ömrü 25°C’de 50,000 saat) Kontrast ayarı Yazılımdan ayarlanır, 10 seviye ayarlanabilir ASCII: (Code page 850) Alphanumeric (including European char.) Dil Seçimi / Font Traditional Chinese fontlar Simplified Chinese fontlar Çözünürlük...
- Page 19 Model TP04G-BL-C Özellik Donanım saklama -20°C ~ 60°C sıcaklığı IEC61131-2, IEC 68-2-6 (TEST Fc) 5Hz＜f＜8.4Hz Sürekli: 3.5mm Titreşim 8.4Hz＜f＜150Hz Sürekli: 1.0g IEC61131-2, IEC 68-2-27 (TEST Ea) Şok 15g peak, 11ms boyunca, half-sine, eksen başına her yöne üç şok, 3 eşdeğer dikey eksen üzerinde (toplam 18 şok) CISPR11, Sınıf A Emisyon yayma Frekans: 30~230MHz, Limit: 40dB uV/m;...
- Page 20 Eğer User Define seçilirse, kullanıcı TPEditor ile dizayn ettiği başlangıç displayini ürüne yükleyebilir. Lütfen sayfa 4’de Şekil 8 (Figure 8)‘e bakınız. Şifre (Password) Fonksiyonu 1. Şifre A - Z arası harf veya 0 - 9 arası sayı olabilir. Harfleri ve sayıları girmek için 0 ~ 4 tuşları...
