Information
Power Parts
76012912044
12. 2011
3.211.838
*3211838*
www.ktm.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the 76012912044 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for KTM Power Parts 76012912044

Summary of Contents for KTM Power Parts 76012912044

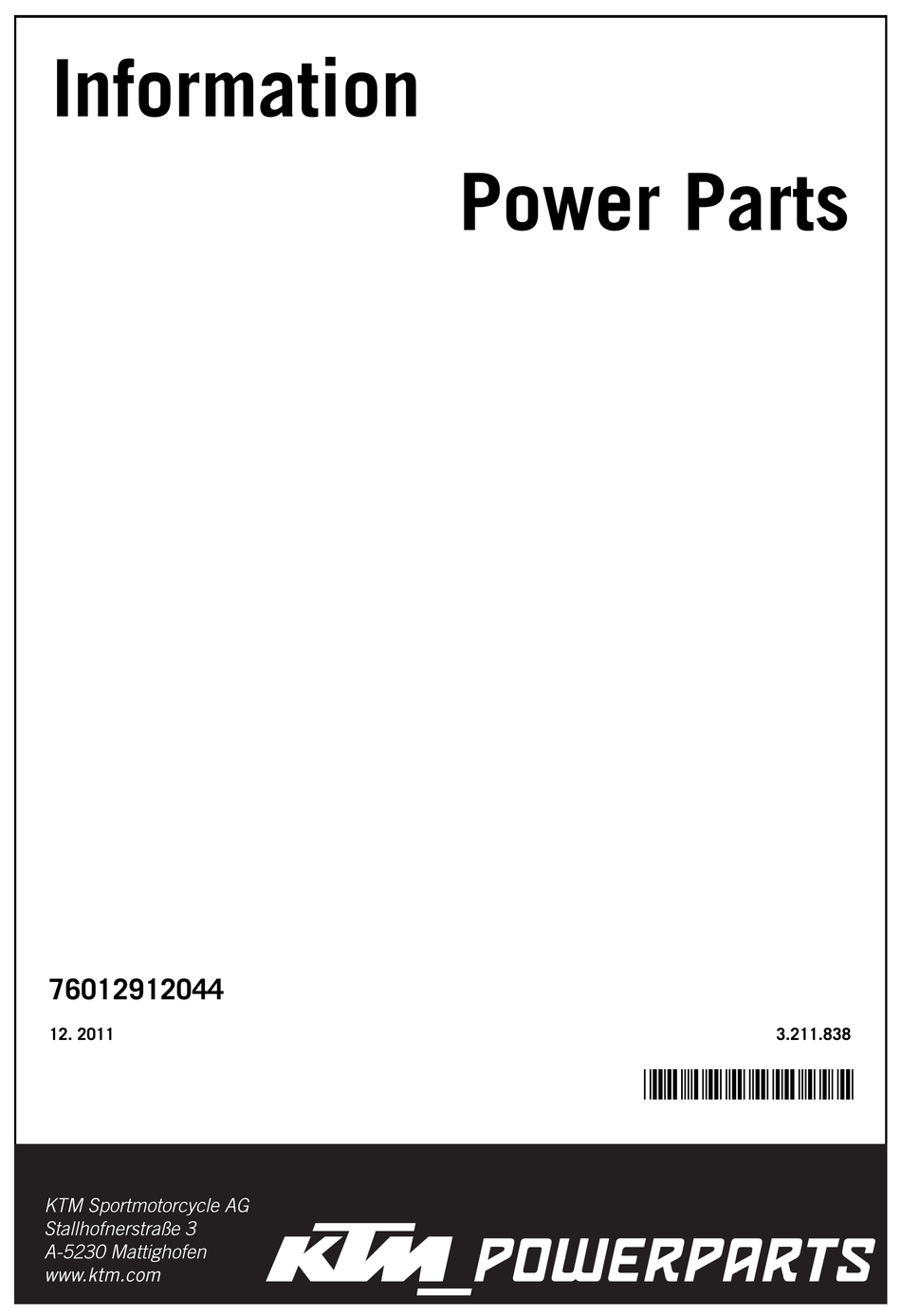

  • Page 1 Information Power Parts 76012912044 12. 2011 3.211.838 *3211838* www.ktm.com...
  • Page 2 Todos nuestros productos han sido desarrollados y producidos según los estándares más altos utilizando los mejores materiales disponibles. Las KTM Power Parts están probadas en competencia y garantizan un óptimo rendimiento. NO SE PUEDE HACER RESPONSABLE A LA KTM POR UN MONTAJE O UN USO INCORRECTO DE ESTE PRODUCTO.

  • Page 3: Montage

    Lieferumfang: 1x Taschenträger komplett rechts (1) 1x Taschenträger komplett links (2) 1x Taschenträger rechts (3) 62008042070 1x Taschenträger links (4) 62008041070 1x Taschenträger Adapter rechts (5) 1x Taschenträger Adapter links (6) 1x Rohrverbinder (7) 4x Bundschraube M8x20 (8) 0035080206S 2x Verschlussstopfen (9) 4x Buchse 8.5x24.5x4.2 (10) 76012912040 4x Senkschraube DIN7991-M 8x30 (11)
  • Page 4 Montage MIT Topcase Trägerplatte 76012927044 (Optional) - Schrauben (15) demontieren und Griffe (16) entfernen. - Vorgang auf der anderen Seite wiederholen. HINWEIS: Kennzeichenhalter (18) vorsichtig ablegen. - Taschenträger rechts (3) und links (4) mit den Bundschrauben M8x20 (8) (Lieferumfang) montieren - Adapter Topcase (19) (Lieferumfang Topcase Träger 76012927044), Vormontierter Taschenträger links und rechts mit den Senkschrauben M8x30 (11) (Lieferumfang) zusammenschrauben (Bild B).

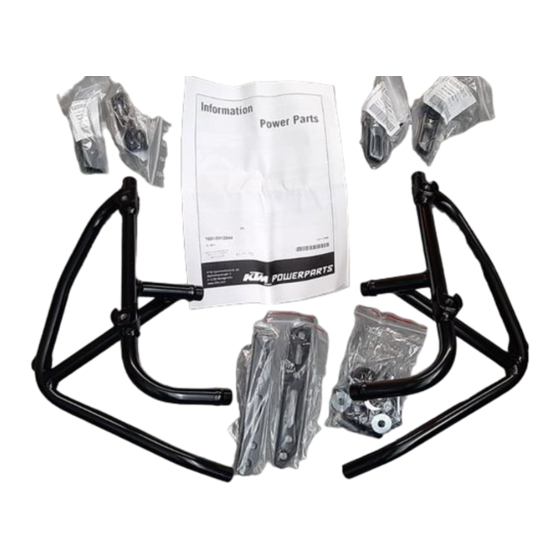

  • Page 5 Scope of supply: 1x bag carrier, complete, right (1) 1x bag carrier, complete, left (2) 1x bag carrier, right (3) 62008042070 1x bag carrier, left (4) 62008041070 1x bag carrier adapter, right (5) 1x bag carrier adapter, left (6) 1x tube connector (7) 4x collar screws M8x20 (8) 0035080206S 2x plugs (9)
  • Page 6 Mounting WITH the Topcase carrier plate 76012927044 (optional) - Remove the screws (15) and take off the handles (16). - Repeat the procedure on the other side. NOTE: Carefully set down the license plate holder (18). - Mount the bag carrier on the right (3) and left (4) with the collar screws M8x20 (8) (included).
  • Page 7 Volume della fornitura: N.1 supporto borse laterali completo a destra (1) N. 1 supporto borse laterali completo a sinistra (2) N. 1 supporto borse laterali a destra (3) 62008042070 N. 1 supporto borse laterali a sinistra (4) 62008041070 N. 1 adattatore supporto borse laterali a destra (5) N.
  • Page 8 Montaggio con piastra di supporto Topcase 76012927044 (optional) - Svitare le viti (15) e togliere le maniglie (16). - Ripetere la procedura sull'altro lato. NOTA: Riporre con cautela il supporto targa (18). - Montare i supporti borse laterali a destra (3) e a sinistra (4) con le viti flan- giate M8x20 (8) (in dotazione) - Avvitare insieme l'adattatore del Topcase (19) (in dotazione con il sup- porto Topcase 76012927044) e i supporti borse laterali a sinistra e destra...
  • Page 9 Contenu de la livraison : 1x Porte-sacoches complet, à droite (1) 1x Porte-sacoches complet, à gauche (2) 1x Porte-sacoche de droite (3) 62008042070 1x Porte-sacoche de gauche (4) 62008041070 1x Adaptateur pour porte-sacoches, à droite (5) 1x Adaptateur pour porte-sacoches, à gauche (6) 1x Raccord de tuyau (7) 4x Vis à...
  • Page 10 Montage AVEC support pour Topcase 76012927044 (en option) - Retirer les vis (15) et enlever les poignées (16). - Répéter le processus de l'autre côté. REMARQUE : Déposer le support de plaque d'immatriculation (18) avec précaution. - Monter le porte-sacoche de droite (3) et gauche (4) avec les vis à épaule- ment M8x20 (8) (contenu de la livraison) - Assembler l'adaptateur pour Topcase (19) (contenu de la livraison support de Topcase 76012927044) avec le porte-sacoche prémonté...

  • Page 11: Montaje

    Volumen de suministro: 1x portamaletas derecho completo (1) 1x portamaletas izquierdo completo (2) 1x portamaletas derecho (3) 62008042070 1x portamaletas izquierdo (4) 62008041070 1x adaptador para portamaletas derecho (5) 1x adaptador para portamaletas izquierdo (6) 1x tubo de unión (7) 4x tornillos de collarín M8x20 (8) 0035080206S 2x tapones de cierre (9)
  • Page 12 Montaje CON la caja de soporte Topcase 76012927044 (opcional) - Desmontar los tornillos (15) y retirar los asideros (16). - Repetir la operación en el otro lado. ADVERTENCIA: Dejar la pieza de sujeción de la placa de matrícula (18) con mucho cuidado. - Montar los portamaletas derecho (3) e izquierdo (4) con los tornillos de collarín M8x20 (8) (volumen de suministro) - Atornillar el adaptador Topcase (19) (volumen de suministro del soporte...
