VIBIA Break Plus Assembly Instructions Manual page 9

Step 4/5
Electrical Connection

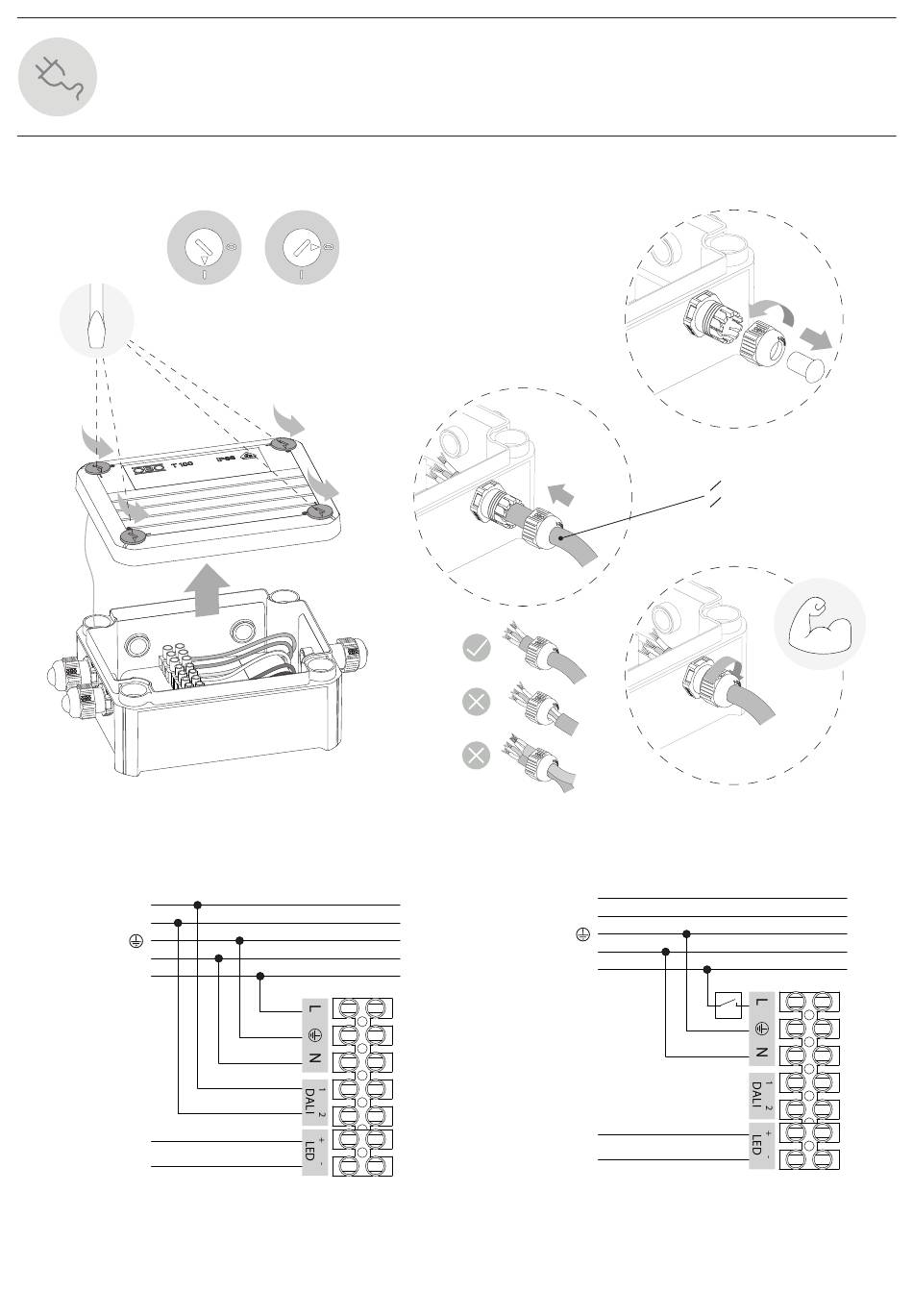

DALI & CASAMBI CONNECTION WITH REMOTE WATERTIGHT BOX
4.1B
CLOSED
DALI SYSTEM DIMMING
D1
Refs.:
D2
4116XX/11
N
L
+
-
- Only for product references ending in 1
- Solo para los productos terminados en 1
- Nur für Produkte, die auf 1 enden
- Solo per i prodotti che terminano con 1
- Uniquement pour les produits terminés en 1
OPENED
CASAMBI SYSTEM DIMMING
D1
Refs.:
D2
4116XX/1Z
N
L
+
-
- Only for product references ending in Z
- Solo para los productos terminados en Z
- Nur für Produkte, die auf Z enden
- Solo per i prodotti che terminano con Z
- Uniquement pour les produits terminés en Z
O Min. 4,5 mm
O Max. 10 mm
9/12
