Instrukcja obsługi, montażu i gwarancja leżanki drewnianej VENUS 4

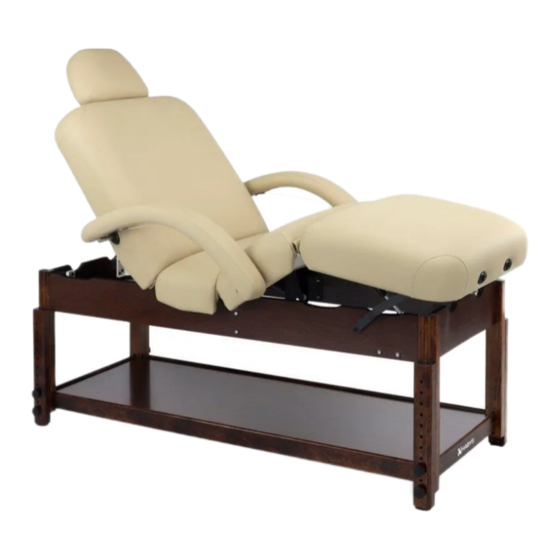

Instruction manual, assembly & warranty for wooden couch VENUS 4
Dziękujemy Państwu za wybór produktów
HABYS i gratulujemy udanego zakupu.
Przypominamy, że prawidłowe użytkowanie
i serwisowanie produktów zapewnia pełną
satysfakcję z ich użytkowania przez wiele lat.
Thank you for choosing HABYS products
and congratulations on your purchase.
We recall that the proper use and maintenance
of the products ensures full satisfaction
of their use for many years.
MD
Numer instrukcji / User Manual number: 016/2022
Data wydania instrukcji / User Manual release date: 9.03.2022
POLSKI
strona 2
PL
EN
ENGLISH
page 9
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for HABYS VENUS 4
Summary of Contents for HABYS VENUS 4
- Page 1 Instrukcja obsługi, montażu i gwarancja leżanki drewnianej VENUS 4 Instruction manual, assembly & warranty for wooden couch VENUS 4 Dziękujemy Państwu za wybór produktów HABYS i gratulujemy udanego zakupu. Przypominamy, że prawidłowe użytkowanie i serwisowanie produktów zapewnia pełną satysfakcję z ich użytkowania przez wiele lat.
- Page 2 I. ZASTOSOWANIE Leżanki drewniane umożliwiają fizjoterapeucie prawidłowe, bezpieczne i efektywne prowadzenie zabiegów rehabilitacyjnych, fizjoterapii, fizykoterapii, masażu, mających na celu leczenie lub łagodzenie przebiegu chorób oraz skutków urazów/upośledzeń. Stosowane w gabinetach medycznych i lekarskich umożliwiają pacjentom przybranie prawidłowej postawy do przeprowadzenia efektywnego i bezpiecznego zabiegu lub badania. Budowa leżanek pozwala fizjoterapeucie na łatwy i pełny dostęp do pacjenta z każdej strony, dzięki czemu wszelkiego rodzaju zabiegi przynoszą...
- Page 3 IV. REGULACJA WYSOKOŚCI Opis czynności 1. Odkręcić nakrętki. 2. Zdjąć nogę ruchomą ze śruby mocującej, przełożyć ją w wybrane położenie. 3. Zakręcić nakrętki. V. UŁOŻENIE PACJENTA Pacjent siada z boku leżanki na blat i przyjmuje dogodną mu pozycję poziomą. Powyższe czynności asekuruje masażysta, wyznaczając pacjentowi właściwe ułożenie na stole, a po skończonym zabiegu pomaga bezpiecznie zejść...
- Page 4 VIII. MONTAŻ LEŻANKI Zestaw akcesoriów niezbędnych do montażu leżanki: Sześciokątny klucz T30 30mm z 160mm x1szt. Śruby M8x60 mm x4szt. Podkładki sprężynowe M8 x12szt. Śruby M8x85 mm x8szt. Krok 1: Po wyjęciu leżanki z kartonu, ułóż ją „do góry nogami”. Pod blat w celu ochrony podłóż np. koc. Krok 2: Przed montażem nóg, upewnij się, że kształt każdej nogi pasuje do podkładek na blacie.
- Page 5 Krok 3: Przykręć nogi do blatu używając podkładek sprężynujących M8 oraz śrub M8x85 mm. Podkładki sprężynowe Śruby M8x85 mm Krok 4: Przykręć drewniane łączniki nóg za pomocą śrub M8x60 mm. Podkładki sprężynowe Śruby M8x60 mm Krok 5: Odwróć stół stawiając go na nogi.
-
Page 6: Dane Techniczne
IX. DANE TECHNICZNE Długość segmentów blatów 52 / 32 / 23/72 cm Szerokość 70 cm Wysokość 62- 80 cm Długość 182 cm Waga 43 kg Dopuszczalne obciążenie 200 kg X. LEGENDA DO PIKTOGRAMÓW W czasie przechowywania chronić przed Uwaga Nazwa i adres producenta wilgocią... -
Page 7: Warunki Gwarancji
XI. WARUNKI GWARANCJI 1. Dla potrzeb niniejszego dokumentu: a) „Producent" oznacza HABYS Spółką z ograniczoną odpowiedzialnością z siedzibą w Jaśle, ul. Produkcyjna 16, 38-200 Jasło, wpisaną do rejestru przedsiębiorców prowadzonego przez Sąd Rejonowy w Rzeszowie XII Wydział Gospodarczy Krajowego Rejestru Sądowego, z przypisanym numerem KRS: 0000513317, z kapitałem zakładowym w wysokości 10.750.000 złotych (słownie: dziesięć... - Page 8 Producentowi zgłoszenia reklamacji przedsiębiorcy transportowemu i dochodzenia związanych z tym roszczeń, b) dostarczyć Producentowi protokół reklamacyjny spisany pomiędzy Nabywcą i przedsiębiorcą transportowym. 17. Regulacje dotyczące gwarancji zawarte w niniejszym dokumencie są jedynymi i wyłącznymi zasadami gwarancji na produkty HABYS Spółki z ograniczoną odpowiedzialnością.
-
Page 9: Operation
I. APPLICATION Wooden couches enable the physiotherapist correct, safe and effective rehabilitation treatment, physiotherapy, physical therapy, massage, aimed at treating or alleviating the course of diseases and the effects of injuries. Applied in medical and doctor's offices enable patient to be in the right position for an effective and safe procedure or examination. Construction of couches allows the physiotherapist full and easy access to the patient from all sides. -
Page 10: Height Adjustment
IV. HEIGHT ADJUSTMENT Description of activities 1. Remove the caps. 2. Remove the moving leg from the mounting bolt, move it to the desired position. 3. Tighten the caps. V. LAYING THE PATIENT The patient sits at the table side onto the upholstered top and adopts a comfortable horizontal position. - Page 11 VIII. ASSEMBLY The set of accessories necessary for couch assembly: Hexagon Wrench T30 30mm z 160mm x1szt. Screws M8x60 mm x4szt. Spring washer M8 x12szt. Screws M8x85 mm x8szt. Step 1: Find a flat ground to put the table top upside down. Put f.e. blanket under the top to protect it. Step 2: Before installing the four legs, make sure that the shape of each leg with the pads is matched under the table.
- Page 12 Step 3: Install the four legs according to the picture below using spring washers and screws M8x85 mm Spring washer Screw M8x85 mm Step 4: Screw on wooden leg connectors using screw M8x60 mm. Spring washer Bolt M8x60 mm Step 5: Turn over the table and check the assembly before use.
-
Page 13: Technical Data
IX. TECHNICAL DATA Length of table top segments 52 / 32 / 23/72 cm Width 70 cm Height 62- 80 cm Length 182 cm Weight 43 kg Permissible loading 200 kg X. MEANING OF PICTOGRAPHS Attention Keep dry during storage Manufacturer's name and address CE mark - product compliance with the 200Kg... -
Page 14: Warranty Conditions
XI. WARRANTY CONDITIONS 1. For the purposes of the guarantee: a) "Manufacturer" refers to HABYS Spółka z ograniczoną odpowiedzialnością (Limited Liability Company) with its registered seat in Jasło, ul. Produkcyjna 16, 38-200 Jasło, entered into the Register of Entrepreneurs kept by the District Court in Rzeszów, XII Commercial Division of the National Court Register, with the assigned KRS number: 0000513317, with the share capital in the amount of PLN 10.750.000 (ten million seven hundred fifty thousand zlotys), the capital has been fully paid up, NIP:... - Page 15 Manufacturer to submit a complaint to the delivery company and pursue related claims, b) provide the Producer with a complaint report drawn up between the Buyer and the delivery company. 17. The guarantee regulations contained in this document are the sole and exclusive guarantee rules for HABYS limited liability products.
- Page 16 Other language versions available here: www.habys.com/warrantymanuals Authorized Representative Manufacturer HABYS Sp. z o.o. Shanghai Sintang Industrial Co., Ltd, ul. Produkcyjna 16, 38-200 Jasło Linsheng Road No. 136, Tinglin Town, tel.: +48 887 766 115, info@habys.pl Jinshan District, Shanghai, China www.habys.pl Made in China...
