- Page 1 CNC W160 PLASTİK BORU HİDROLİK ALIN KAYNAK MAKİNESİ KULLANMA KILAVUZU CNC W160 PLASTIC PIPES HYDRAULIC BUTT WELDING MACHINE USER MANUAL CNC W160 СВАРОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ СТЫКОВОЙ СВАРКИ ПОЛИЭТИЛЕНОВЫХ ТРУБ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ www.elbor.com.tr...
- Page 2 İçindekiler Content CNC W160 HİDROLİK ALIN KAYNAK MAKİNESİ (CNC W160 HYDRAULIC BUTT WELDING MACHINE) .... MAKİNANIN ÖZELLİKLERİ (PROPERTIES OF THE MACHINE) ................ALIN KAYNAK MAKİNASI EKİPMANLARI (EQUIPMENTS OF THE MACHINE) ............ ANA GÖVDE (MAIN BODY) ..........................TRAŞLAYICI (TRIMMER) ..........................ISITICI (HEATER) .............................
- Page 3 CNC W160 HİDROLİK ALIN KAYNAK MAKİNESİ CNC W160 HYDRAULIC BUTT WELDING MACHINE CNC W160 ПОЛУГИДРАВЛИЧЕСКОЕ ОБОРУДОВАНИЕ ДЛЯ СТЫКОВОЙ СВАРКИ ПОЛИЭТИЛЕНИВЫХ ТРУБ Güç kaynağı Güç kaynağı 220 V 50/60 Hz Monofaze Power Supply Power Supply Питание Питание Traşlayıcı motor gücü Traşlayıcı motor gücü 220 V-0,81 KW Trimmer motor power Trimmer motor power...
- Page 4 CNC W160 ALIN KAYNAK MAKİNESİ GENEL ÖZELLİKLERİ • 32 Bar’a kadar PE - PP - PVDF boru ve fittingslerin 40 - 50 - 63 - 75 - 90 - 110 - 125 - 140 - 160 mm çaplarının kaynağında kullanılır. •...

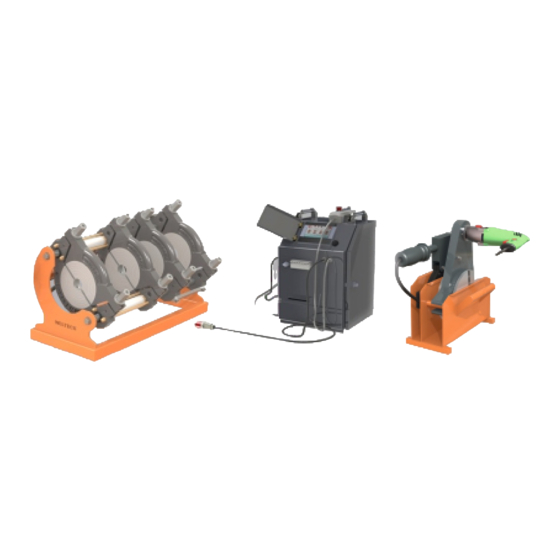

- Page 5 CNC HİDROLİK ALIN KAYNAK MAKİNESİ EKİPMANLARI EQUIPMENTS OF THE CNC HYDRAULIC MACHINE CNC ОБОРУДОВАНИЕ АППАРАТА ISITICI ANA GÖVDE CNC HİDROLİK ÜNİTE MAIN BODY CNC HYDRAULIC UNIT HEATER НАГРЕВАТЕЛЬ ЦЕНТРАТОР CNC Гидростанция TRAŞLAYICI MUHAFAZA VE DESTEK KUTUSU KELEPÇE VE PAFTALAR TRIMMER CLAMP AND INSERTS PROTECTIVE AND CASING ТОРЦЕВАТЕЛЬ...
- Page 6 ANA GÖVDE. Ana gövde, üzerinde bulunan iki adet hareketli ve iki adet sabit kıskaç ile kaynak işlemi yapılacak plastik borulara destek olarak, sabitlenmesini ve merkezlenmesini sağlamaktadır. Sisteme hidrolik basınç kuvveti uygulanır. Taşıyıcı mil üzerinde bulunan iki adet piston ile bu kuvvet hareketli kıskaçları ileri ve geri yönlendirerek, kaynak işleminin gerçekleşmesi için gereken hareketi sağlar.
- Page 7 TRAŞLAYICI Traşlayıcı; sağ ve sol tarafında bulunan iki döner kanat ve bu kanatlar üzerinde bulunan kesici bıçaklar ile ana gövde üzerine sabitlenmiş ve merkezlenmiş boruların, ısıtma işleminden önce alın temizliğini yapan ve ısıtmaya hazır hale getiren alın kaynak makinesi elemanıdır.Traşlayıcının döner hareketi, üzerinde bulunan motor ve redüktör grubu tarafından sağlanır. TRIMMER The trimmer is the tool which cleans and smoothes the both ends of the pipes before the heating process with its blades on both sides.
- Page 8 ISITMA PLAKASI TAŞIMA KOLU HEATING PLATE HANDLE ПОВЕРХНОСТЬ НАГРЕВАТЕЛЯ РУЧКА MUHAFAZA VE DESTEK KUTUSU Muhafaza ve destek kutusu, ısıtıcının ısı kaybını önler ve traşlayıcı, ısıtıcıya destek olarak dışarıdan gelecek etkilere karşı (darbe, su, vb.) korur. PROTECTIVE CASE The protective casing prevents heat loss of the heater and protects the trimmer from external effects (impact, water, etc.).
- Page 9 CNC HİDROLİK VE ELEKTRİK KONTROL ÜNİTESİ (CNC HYDRAULIC POWER PACK WITH ELECTRIC CONTROL UNIT ) CNC ГИДРОАГРЕГАТ С БЛОКОМ УПРАВЛЕНИЯ. Elektrik ve hidrolik kontrol ünitesi; makinenin çalışması için gerekli olan elektriği ısıtıcı ve traşlayıcıya hidrolik basıncı ise ana makineye iletir. Kontrol ünitesi el kumandası...
- Page 10 220 V TRAŞLAMA BASINCI...
- Page 11 CNC W160...
- Page 13 CNC W160 CNC W160 K SERI...
- Page 17 TRIMMER PRESSURE CNC W160...
- Page 19 CNC W160 CNC W160...
- Page 21 KAYNAK POZİSYONLARI WELDING POSITIONS Позиции сварки Düz boruların bağlantı şekli Düz ve inegal te borularının bağlantı şekli Installation of straight pipes Installation of straight pipe and reducing tee Сварка труб Сварка трубы с редукционным тройником Düz boru ve dirsek borunun bağlantı şekli Düz boru ve flanş...
- Page 22 Şekil 1. Flanş adaptör paftasının kullanılması Fig. 1. Using the flange adaptor clamp Рис. 1. Фланцевый адаптер Для сварки коротких втулок под фланец...
-
Page 23: Техника Безопасности
GÜVENLİK AÇISINDAN DİKKAT EDİLMESİ GEREKEN HUSUSLAR Makinenin çalışma sistemi hakkında bilgisi olmayan kişiler makineyi kullanmamalıdır. Operatör kazaya sebebiyet verebilecek giysiler giymekten kaçınmalıdır. Çalışma anında makine ekipmanlarının, kazaya sebebiyet vermemesi için uygun aralıklarla yerleştirilerek kullanılmalıdır. Makine ve ekipmanları, çalışma anında devrilmeye karşı düzgün bir zemine yerleştirilmelidir. Kullanıma başlamadan önce, elektrik bağlantıları... - Page 24 BORULARDA KAYNAK HATALARI WELDING DEFECTS ОШИБКИ ПРИ СВАРКИ ТРУБЫ FARKLI SICAKLIK VE ZAMANDAN KAYNAKLANAN HATA DOĞRU KAYNAK CORRECT WELDING ERROR DUE TO DIFFERENT HEATING AND TIME ПРАВИЛЬНАЯ СВАРКА ОШИБКА ИЗ РАЗЛИЧНЫХ ТЕМПЕРАТУР И РАННЯЯ СВАРКА ÇOK FAZLA BASINÇTAN KAYNAKLANAN HATA YETERSİZ BASINÇTAN KAYNAKLANAN HATA ERROR DUE TO OVER-PRESSURE ERROR DUE TO INSUFFICIENT PRESSURE...
- Page 25 CNC-W160- ALIN KAYNAK MAKİNESİ KAYNAK PARAMETRELERİ CNC-W160- WELDING MACHINE WELDING PARAMETERS CNC-W160- ПАРАМЕТРЫ СВАРОЧНОГО АППАРАТА ВРЕМЯ : İstenilen dudak kalınlığı için gereken süre : Basınçsız ısıtma süresi : Değiştirme için gereken zaman : Basıncı arttırma zamanı : Soğutma için gereken zaman : Dudak kalınlığı...
- Page 26 PE 100 Accord ng DVS 2207-1 Cyl nder Sect on 6,28 cm PN 4 SDR41 PE100 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma süre (mm) (t2) süres süres (t4) süres (t5)
- Page 27 PE 100 Accord ng DVS 2207-1 Cyl nder Sect on 6,28 cm PN 6,3 SDR26 PE100 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma süre (mm) (t2) süres süres (t4) süres (t5)
- Page 28 PE 100 Accord ng DVS 2207-1 Cyl nder Sect on 6,28 cm PN 10 SDR17 PE100 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma süre (mm) (t2) süres süres (t4) süres (t5)
- Page 29 PE 100 Accord ng DVS 2207-1 Cyl nder Sect on 6,28 cm PN 16 SDR11 PE100 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma süre (mm) (t2) süres süres (t4) süres (t5)
- Page 30 PE 100 Accord ng DVS 2207-1 Cyl nder Sect on 6,28 cm PN 25 SDR7,4 PE100 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma süre (mm) (t2) süres süres (t4) süres (t5)
- Page 31 PE 80 Accord ng DVS 2207-1 Cyl nder Sect on 6,28 cm PN 4 SDR 41 PE80 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma süre (mm) (t2) süres süres (t4)
- Page 32 PE 80 Accord ng DVS 2207-1 Cyl nder Sect on 6,28 cm PN 6,3 SDR26 PE80 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma süre (mm) (t2) süres süres (t4) süres (t5)
- Page 33 PE 80 Accord ng DVS 2207-1 Cyl nder Sect on 6,28 cm PN 10 SDR17 PE80 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma süre (mm) (t2) süres süres (t4) süres (t5)
- Page 34 PE 80 Accord ng DVS 2207-1 Cyl nder Sect on 6,28 cm PN 16 SDR11 PE80 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma süre (mm) (t2) süres süres (t4) süres (t5)
- Page 35 PE 80 Accord ng DVS 2207-1 Cyl nder Sect on 6,28 cm PN 25 SDR7,4 PE80 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma süre (mm) (t2) süres süres (t4) süres (t5)
- Page 36 Accord ng DVS 2207-1 Cyl nder Sect on 6,28 cm PN 2,5 SDR41 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma süre (mm) (t2) süres süres (t4) süres (t5) (mm) (t3)
- Page 37 Accord ng DVS 2207-1 Cyl nder Sect on 6,28 cm PN 4 SDR26 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma süre (mm) (t2) süres süres (t4) süres (t5) (mm) (t3)
- Page 38 Accord ng DVS 2207-1 Cyl nder Sect on 6,28 cm PN 10 SDR11 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma süre (mm) (t2) süres süres (t4) süres (t5) (mm) (t3)
- Page 39 Accord ng DVS 2207-1 Cyl nder Sect on 6,28 cm PN 20 SDR6 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma süre (mm) (t2) süres süres (t4) süres (t5) (mm) (t3)
-
