- Page 1 W1000 PLASTİK BORU HİDROLİK ALIN KAYNAK& DİRSEK MAKİNESİ KULLANMA KILAVUZU W1000 PLASTIC PIPES HYDRAULIC BUTT WELDING& ELBOW MACHINE USER MANUAL W1000 СВАРОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ СТЫКОВОЙ СВАРКИ ПОЛИЭТИЛЕНОВЫХ ТРУБ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ www.elbor.com.tr...
- Page 2 İçindekiler Content W1000 HİDROLİK ALIN KAYNAK& DİRSEK MAKİNESİ (W1000 HYDRAULIC BUTT WELDING MACHINE)..MAKİNANIN ÖZELLİKLERİ (PROPERTIES OF THE MACHINE) ................ALIN KAYNAK MAKİNASI EKİPMANLARI (EQUIPMENTS OF THE MACHINE) ............ ANA GÖVDE (MAIN BODY) ..........................TRAŞLAYICI (TRIMMER) ..........................ISITICI (HEATER) .............................. MUHAFAZA VE DESTEK KUTUSU (PROTECTIVE CASING) ................
- Page 3 W1000 HİDROLİK ALIN KAYNAK& DİRSEK MAKİNESİ W1000 HYDRAULIC BUTT WELDING& ELBOW MACHINE W1000 ПОЛУГИДРАВЛИЧЕСКОЕ ОБОРУДОВАНИЕ ДЛЯ СТЫКОВОЙ СВАРКИ ПОЛИЭТИЛЕНИВЫХ ТРУБ Güç kaynağı 380 V 50/60 Hz Trifaze Power Supply Питание Traşlayıcı motor gücü 380 V-3,00 KW Trimmer motor power Торцеватель с электроприводом Hidrolik motor gücü...
- Page 4 W1000 HİDROLİK ALIN KAYNAK& DİRSEK MAKİNESİ GENEL ÖZELLİKLERİ • W1000 Weltech Alın kaynak makinesi 25 Bar'a kadar ısıtma sistemi kullanılarak, makine boyutlarına göre, Ø630mm çapından Ø900mm çapa kadar PE, PP, PVDF malzemeli 30°,45°,60°,90° plastik Dirsek imalatını yapmakta olup Ø630mm- Ø1000mm boru ve ek parçalarını alın kaynağı yöntemi ile birleştirmektedir.
-
Page 5: Оборудование Аппарата

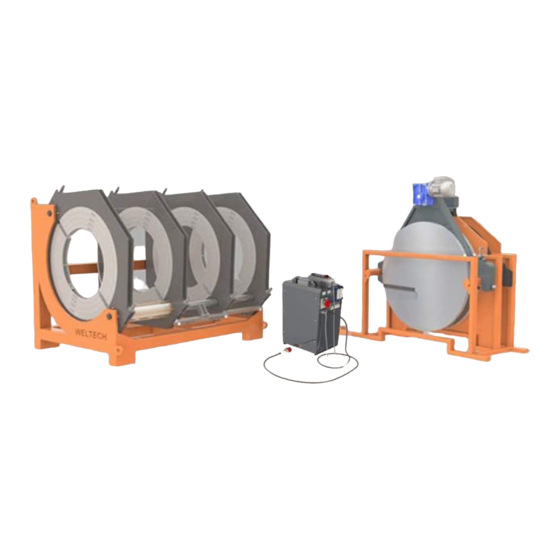

HİDROLİK ALIN KAYNAK& DİRSEK MAKİNESİ EKİPMANLARI EQUIPMENTS OF THE HYDRAULIC& ELBOW MACHINE ОБОРУДОВАНИЕ АППАРАТА ISITICI ANA GÖVDE HİDROLİK ÜNİTE MAIN BODY HYDRAULIC UNIT HEATER НАГРЕВАТЕЛЬ ЦЕНТРАТОР Гидростанция TRAŞLAYICI MUHAFAZA VE DESTEK KUTUSU KELEPÇE VE PAFTALAR TRIMMER CLAMP AND INSERTS PROTECTIVE AND CASING ТОРЦЕВАТЕЛЬ... - Page 6 TABLE 1: AÇILI PAFTA-ANGLED INSERT...
-
Page 7: Elbow Dimensions
30º ELBOW DIMENSIONS‐ 15 º INSERT PIPE DIA a b 90 175 150 110 180 150 125 184 150 140 188 150 160 193 150 180 198 150 200 203 150 225 210 150 250 267 200 280 275 200 315 284 200 355 295 ... - Page 8 45º ELBOW DIMENSIONS‐11.25 º INSERT PIPE DIA a b c d 90 170 150 145 100 110 172 150 148 102 125 175 150 153 104 140 178 150 161 105 160 182 150 171 107 180 186 150 182 110 200 190 150 ...
- Page 9 60º ELBOW DIMENSIONS‐15 º INSERT PIPE DIA a b c d 90 175 150 180 120 110 180 150 186 127 125 184 150 197 130 140 188 150 204 130 160 193 150 215 130 180 198 150 226 130 200 204 150 ...
- Page 10 90º ELBOW DIMENSIONS‐15 º INSERT PIPE DIA a b c d 90 160 135 130 80 110 164 135 140 83 125 168 135 151 84 140 173 135 158 83 160 178 135 167 81 180 183 135 176 80 200 189 135 ...
- Page 11 TRAŞLAYICI Traşlayıcı; sağ ve sol tarafında bulunan iki döner kanat ve bu kanatlar üzerinde bulunan kesici bıçaklar ile ana gövde üzerine sabitlenmiş ve merkezlenmiş boruların, ısıtma işleminden önce alın temizliğini yapan ve ısıtmaya hazır hale getiren alın kaynak makinesi elemanıdır.Traşlayıcının döner hareketi, üzerinde bulunan motor ve redüktör grubu tarafından sağlanır. TRIMMER The trimmer is the tool which cleans and smoothes the both ends of the pipes before the heating process with its blades on both sides.
- Page 12 ANA GÖVDE. Ana gövde, üzerinde bulunan iki adet hareketli ve iki adet sabit kıskaç ile kaynak işlemi yapılacak plastik borulara destek olarak, sabitlenmesini ve merkezlenmesini sağlamaktadır. Sisteme hidrolik basınç kuvveti uygulanır. Taşıyıcı mil üzerinde bulunan iki adet piston ile bu kuvvet hareketli kıskaçları ileri ve geri yönlendirerek, kaynak işleminin gerçekleşmesi için gereken hareketi sağlar.
- Page 13 ISITMA PLAKASI TAŞIMA KOLU HEATING PLATE HANDLE ПОВЕРХНОСТЬ НАГРЕВАТЕЛЯ РУЧКА ELEKTRİK FİŞİ POWER PLUG ВИЛКА MUHAFAZA VE DESTEK KUTUSU Muhafaza ve destek kutusu, ısıtıcının ısı kaybını önler ve traşlayıcı, ısıtıcıya destek olarak dışarıdan gelecek etkilere karşı (darbe, su, vb.) korur. PROTECTIVE CASE The protective casing prevents heat loss of the heater and protects the trimmer from external effects (impact, water, etc.).
- Page 14 HİDROLİK VE ELEKTRİK KONTROL ÜNİTESİ HYDRAULIC POWER PACK WITH ELECTRIC CONTROL UNIT ГИДРОАГРЕГАТ С БЛОКОМ УПРАВЛЕНИЯ. Elektrik ve hidrolik kontrol ünitesi; makinenin çalışması için gerekli olan elektriği ısıtıcı ve traşlayıcıya hidrolik basıncı ise ana makineye iletir. Kontrol ünitesi el kumandası vasıtası ile çalıştırılır. El kumandasının üzerinde iki buton ve bir anahtar vardır. Butonlar hareketli kıskaçları...
- Page 15 ALIN KAYNAK MAKİNASININ ÇALIŞTIRILMASI VE KAYNAK İŞLEMİ 1- Elektrik ünitesinin elektrik fişi, jeneratöre veya herhangi bir 380 V fişe takılır. 2- Isıtıcı, kaynak işlemine başlamadan önce elektrik panosuna takılıp elektrik verilir ve ısıtılmaya başlanır. 3- Hareket kolu kullanılarak hareketli kelepçe grubu ileri ve geri çalıştırılır ve makinenin problemsiz hareketi gözlenir.
- Page 16 Pipe wall thickness Толщина стенки трубы T.01 Boru et kalınlığı - kaynak sıcaklığı tablosu. T.01 Pipe wall thickness - source temperature table. Т.01 Толщина стенки трубы-Таблица температуры сварки OPERATION OF THE MACHINE AND WELDING PROCESS 1-Supply energy to the hydraulic unit by means of the generator 380 V. 2-Plug in the socket of the heater to the plug socket on the hydraulic unit and wait for the temperature raising.
- Page 17 Инструкция по применению сварочного стыкового оборудования 1-Во время сварки Нагреватель и торцеватель подключаются в розетку или генератор с напряжением в 380 В 2- Прежде чем начать процесс сварки необходимо нагревательный элемент довести до нужной температуры 210 С +/- 220 С 3-Для...
- Page 18 KAYNAK POZİSYONLARI WELDING POSITIONS Позиции сварки Düz boruların bağlantı şekli Düz ve inegal te borularının bağlantı şekli Installation of straight pipes Installation of straight pipe and reducing tee Сварка труб Сварка трубы с редукционным тройником Düz boru ve dirsek borunun bağlantı şekli Düz boru ve flanş...
- Page 19 Şekil 1. Flanş adaptör paftasının kullanılması Fig. 1. Using the flange adaptor clamp Рис. 1. Фланцевый адаптер Для сварки коротких втулок под фланец FLANŞ ADAPTÖRÜ OPSİYONEL OLUP FİYATA DAHİL DEĞİLDİR FLANGE ADAPTER IS OPTIONAL AND NOT INCLUDED IN THE PRICE ФЛАНЦЕВЫЙ ПЕРЕХОДНИК ДОПОЛНИТЕЛЬНО И НЕ ВКЛЮЧЕН...
- Page 20 GÜVENLİK AÇISINDAN DİKKAT EDİLMESİ GEREKEN HUSUSLAR Makinenin çalışma sistemi hakkında bilgisi olmayan kişiler makineyi kullanmamalıdır. Operatör kazaya sebebiyet verebilecek giysiler giymekten kaçınmalıdır. Çalışma anında makine ekipmanlarının, kazaya sebebiyet vermemesi için uygun aralıklarla yerleştirilerek kullanılmalıdır. Makine ve ekipmanları, çalışma anında devrilmeye karşı düzgün bir zemine yerleştirilmelidir. Kullanıma başlamadan önce, elektrik bağlantıları...
- Page 21 BORULARDA KAYNAK HATALARI WELDING DEFECTS ОШИБКИ ПРИ СВАРКИ ТРУБЫ FARKLI SICAKLIK VE ZAMANDAN KAYNAKLANAN HATA DOĞRU KAYNAK CORRECT WELDING ERROR DUE TO DIFFERENT HEATING AND TIME ПРАВИЛЬНАЯ СВАРКА ОШИБКА ИЗ РАЗЛИЧНЫХ ТЕМПЕРАТУР И РАННЯЯ СВАРКА ÇOK FAZLA BASINÇTAN KAYNAKLANAN HATA YETERSİZ BASINÇTAN KAYNAKLANAN HATA ERROR DUE TO OVER-PRESSURE ERROR DUE TO INSUFFICIENT PRESSURE...
- Page 22 W1000 HİDROLİK ALIN KAYNAK&DİRSEK MAKİNESİ KAYNAK PARAMETRELERİ W1000 HYDRAULIC WELDING&ELBOW MACHINE WELDING PARAMETERS W1000 ПАРАМЕТРЫ СВАРОЧНОГО АППАРАТА ВРЕМЯ : İstenilen dudak kalınlığı için gereken süre : Basınçsız ısıtma süresi : Değiştirme için gereken zaman : Basıncı arttırma zamanı : Soğutma için gereken zaman : Dudak kalınlığı...
- Page 23 W1000 WELDING PARAMETERS - KAYNAK PARAMETRELERİ HDPE100 PN 4 SDR41 Accord ng DVS 2207-1 Total Cyl nder Sect on 50,24 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout...
- Page 24 HDPE100 HDPE100 PN 8 SDR21 Accord ng DVS 2207-1 Total Cyl nder Sect on 50,24 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5)
- Page 25 HDPE100 HDPE100 PN16 SDR11 Accord ng DVS 2207-1 Total Cyl nder Sect on 50,24 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
- Page 26 HDPE100 HDE100 PN32 SDR6 Accord ng DVS 2207-1 Total Cyl nder Sect on 50,24 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
- Page 27 HDPE80 HDPE80 PN3,2 SDR41 Accord ng DVS 2207-1 Total Cyl nder Sect on 50,24 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
- Page 28 HDPE80 HDPE80 PN6,3 SDR21 Accord ng DVS 2207-1 Total Cyl nder Sect on 50,24 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
- Page 29 HDPE80 HDPE80 PN12,5 SDR11 Accord ng DVS 2207-1 Total Cyl nder Sect on 50,24 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
- Page 30 HDPE80 HDPE80 PN25 SDR6 Accord ng DVS 2207-1 Total Cyl nder Sect on 50,24 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
- Page 31 PN2,5 SDR41 Accord ng DVS 2207-11 Total Cyl nder Sect on 50,24 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
- Page 32 PN6,3 SDR17,6 Accord ng DVS 2207-11 Total Cyl nder Sect on 50,24 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
- Page 33 PN20 SDR6 Accord ng DVS 2207-11 Total Cyl nder Sect on 50,24 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
- Page 35 HDPE-100 FITTINGS Ø20 mm - Ø2000 mm...
-
Page 37: Garanti̇ Belgesi̇
Elbor Makine San. ve Tic. Ltd. Şti. Merkez Mahallesi, Selimpasa Ortakoy Sanayi Bolgesi, 608. Caddesi, 732. Sokak, Selim Paşa Cd. No:97 İstanbul / TÜRKİYE Tel: +90 212 549 43 57 / Fax: +90 212 549 43 58 info@elbor.com.tr export@elbor.com.tr export@weltech.com.tr... -
Page 38: Certificate Of Warranty
Elbor Makine San. ve Tic. Ltd. Şti. Merkez Mahallesi, Selimpasa Ortakoy Sanayi Bolgesi, 608. Caddesi, 732. Sokak, Selim Paşa Cd. No:97 İstanbul / TÜRKİYE Tel: +90 212 549 43 57 / Fax: +90 212 549 43 58 info@elbor.com.tr export@elbor.com.tr export@weltech.com.tr... - Page 39 Elbor Makine San. ve Tic. Ltd. Şti. Merkez Mahallesi, Selimpasa Ortakoy Sanayi Bolgesi, 608. Caddesi, 732. Sokak, Selim Paşa Cd. No:97 İstanbul / TÜRKİYE Tel: +90 212 549 43 57 / Fax: +90 212 549 43 58 info@elbor.com.tr export@elbor.com.tr export@weltech.com.tr...
- Page 40 Elbor Makine San. ve Tic. Ltd. Şti. Merkez Mahallesi, Selimpasa Ortakoy Sanayi Bolgesi, 608. Caddesi, 732. Sokak, Selimpaşa Cd. No:97 İstanbul / TÜRKİYE Tel: +90 212 549 43 57 / Fax: +90 212 549 43 58 info@elbor.com.tr export@elbor.com.tr export@weltech.com.tr www.elborweltech.com /elbormak ne1 /elbormak ne...
