WELTECH Elbor W2500 User Manual

WELTECH Elbor W2500 User Manual

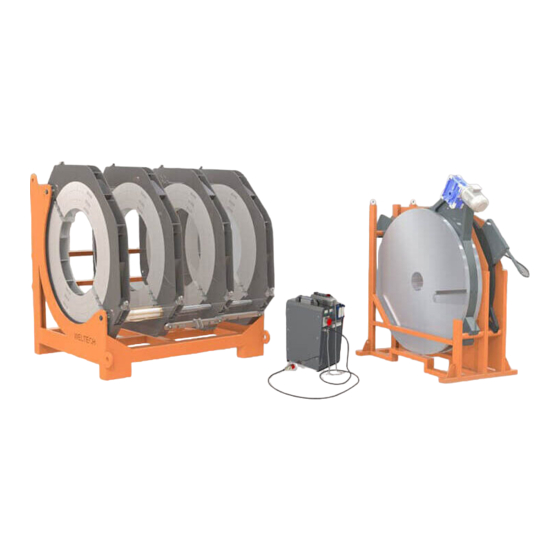

Plastic pipes hydraulic butt welding machine

Advertisement

Quick Links

W2500 PLASTİK BORU HİDROLİK ALIN KAYNAK MAKİNESİ
KULLANMA KILAVUZU
W2500 PLASTIC PIPES HYDRAULIC BUTT WELDING MACHINE
USER MANUAL
W2500 СВАРОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ СТЫКОВОЙ
СВАРКИ ПОЛИЭТИЛЕНОВЫХ ТРУБ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
www.elborweltech.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the Elbor W2500 and is the answer not in the manual?

Questions and answers

Summary of Contents for WELTECH Elbor W2500

  • Page 1 W2500 PLASTİK BORU HİDROLİK ALIN KAYNAK MAKİNESİ KULLANMA KILAVUZU W2500 PLASTIC PIPES HYDRAULIC BUTT WELDING MACHINE USER MANUAL W2500 СВАРОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ СТЫКОВОЙ СВАРКИ ПОЛИЭТИЛЕНОВЫХ ТРУБ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ www.elborweltech.com...
  • Page 2 İçindekiler Content W2500 HİDROLİK ALIN KAYNAK MAKİNESİ (W2500 HYDRAULIC BUTT WELDING MACHINE)......MAKİNANIN ÖZELLİKLERİ (PROPERTIES OF THE MACHINE) ................ALIN KAYNAK MAKİNASI EKİPMANLARI (EQUIPMENTS OF THE MACHINE) ............ ANA GÖVDE (MAIN BODY) ..........................TRAŞLAYICI (TRIMMER) ..........................ISITICI (HEATER) .............................. MUHAFAZA VE DESTEK KUTUSU (PROTECTIVE CASING) ................
  • Page 3 W2500 HİDROLİK ALIN KAYNAK MAKİNESİ W2500 HYDRAULIC BUTT WELDING MACHINE W2500 ПОЛУГИДРАВЛИЧЕСКОЕ ОБОРУДОВАНИЕ ДЛЯ СТЫКОВОЙ СВАРКИ ПОЛИЭТИЛЕНИВЫХ ТРУБ Güç kaynağı 380 V 50/60 Hz Trifaze Power Supply Питание Traşlayıcı motor gücü 380 V-11 KW Trimmer motor power Торцеватель с электроприводом Hidrolik motor gücü...
  • Page 4: Использование По Назначению

    W2500 HİDROLİK ALIN KAYNAK MAKİNESİ GENEL ÖZELLİKLERİ • 10 Bar’a kadar HDPE - PP - PVDF boru ve fittingslerin 1800-2000-2200-2400-2500 mm çaplarının kaynağında kullanılır. • ISO 12176 - 1 Uluslararası standartlara uygun olarak operasyonel en kısa kuruluma sahip, güçlü, kolay ve seri kaynak imkanı...
  • Page 5: Оборудование Аппарата

    HİDROLİK ALIN KAYNAK MAKİNESİ EKİPMANLARI EQUIPMENTS OF THE HYDRAULIC MACHINE ОБОРУДОВАНИЕ АППАРАТА ISITICI ANA GÖVDE HİDROLİK ÜNİTE MAIN BODY HYDRAULIC UNIT HEATER НАГРЕВАТЕЛЬ ЦЕНТРАТОР Гидростанция TRAŞLAYICI MUHAFAZA VE DESTEK KUTUSU KELEPÇE VE PAFTALAR TRIMMER CLAMP AND INSERTS PROTECTIVE AND CASING ТОРЦЕВАТЕЛЬ...
  • Page 6 ANA GÖVDE. Ana gövde, üzerinde bulunan iki adet hareketli ve iki adet sabit kıskaç ile kaynak işlemi yapılacak plastik borulara destek olarak, sabitlenmesini ve merkezlenmesini sağlamaktadır. Sisteme hidrolik basınç kuvveti uygulanır. Taşıyıcı mil üzerinde bulunan iki adet piston ile bu kuvvet hareketli kıskaçları ileri ve geri yönlendirerek, kaynak işleminin gerçekleşmesi için gereken hareketi sağlar.
  • Page 7 TRAŞLAYICI Traşlayıcı; sağ ve sol tarafında bulunan iki döner kanat ve bu kanatlar üzerinde bulunan kesici bıçaklar ile ana gövde üzerine sabitlenmiş ve merkezlenmiş boruların, ısıtma işleminden önce alın temizliğini yapan ve ısıtmaya hazır hale getiren alın kaynak makinesi elemanıdır.Traşlayıcının döner hareketi, üzerinde bulunan motor ve redüktör grubu tarafından sağlanır. TRIMMER The trimmer is the tool which cleans and smoothes the both ends of the pipes before the heating process with its blades on both sides.
  • Page 8 ISITMA PLAKASI TAŞIMA KOLU HEATING PLATE HANDLE ПОВЕРХНОСТЬ НАГРЕВАТЕЛЯ РУЧКА ELEKTRİK FİŞİ POWER PLUG ВИЛКА MUHAFAZA VE DESTEK KUTUSU Muhafaza ve destek kutusu, ısıtıcının ısı kaybını önler ve traşlayıcı, ısıtıcıya destek olarak dışarıdan gelecek etkilere karşı (darbe, su, vb.) korur. PROTECTIVE CASE The protective casing prevents heat loss of the heater and protects the trimmer from external effects (impact, water, etc.).
  • Page 9 HİDROLİK VE ELEKTRİK KONTROL ÜNİTESİ HYDRAULIC POWER PACK WITH ELECTRIC CONTROL UNIT ГИДРОАГРЕГАТ С БЛОКОМ УПРАВЛЕНИЯ. Elektrik ve hidrolik kontrol ünitesi; makinenin çalışması için gerekli olan elektriği ısıtıcı ve traşlayıcıya hidrolik basıncı ise ana makineye iletir. Kontrol ünitesi el kumandası vasıtası ile çalıştırılır. El kumandasının üzerinde iki buton ve bir anahtar vardır. Butonlar hareketli kıskaçları...
  • Page 10 ALIN KAYNAK MAKİNASININ ÇALIŞTIRILMASI VE KAYNAK İŞLEMİ 1- Elektrik ünitesinin elektrik fişi, jeneratöre veya herhangi bir 380 V fişe takılır. 2- Isıtıcı, kaynak işlemine başlamadan önce elektrik panosuna takılıp elektrik verilir ve ısıtılmaya başlanır. 3- Hareket kolu kullanılarak hareketli kelepçe grubu ileri ve geri çalıştırılır ve makinenin problemsiz hareketi gözlenir.
  • Page 11 Pipe wall thickness Толщина стенки трубы T.01 Boru et kalınlığı - kaynak sıcaklığı tablosu. T.01 Pipe wall thickness - source temperature table. Т.01 Толщина стенки трубы-Таблица температуры сварки OPERATION OF THE MACHINE AND WELDING PROCESS 1-Supply energy to the hydraulic unit by means of the generator 380 V. 2-Plug in the socket of the heater to the plug socket on the hydraulic unit and wait for the temperature raising.
  • Page 12 Инструкция по применению сварочного стыкового оборудования 1-Во время сварки Нагреватель и торцеватель подключаются в розетку или генератор с напряжением в 380 В 2- Прежде чем начать процесс сварки необходимо нагревательный элемент довести до нужной температуры 210 С +/- 220 С 3-Для...
  • Page 13 KAYNAK POZİSYONLARI WELDING POSITIONS Позиции сварки Düz boruların bağlantı şekli Düz ve inegal te borularının bağlantı şekli Installation of straight pipes Installation of straight pipe and reducing tee Сварка труб Сварка трубы с редукционным тройником Düz boru ve dirsek borunun bağlantı şekli Düz boru ve flanş...
  • Page 14 Şekil 1. Flanş adaptör paftasının kullanılması Fig. 1. Using the flange adaptor clamp Рис. 1. Фланцевый адаптер Для сварки коротких втулок под фланец FLANŞ ADAPTÖRÜ OPSİYONEL OLUP FİYATA DAHİL DEĞİLDİR FLANGE ADAPTER IS OPTIONAL AND NOT INCLUDED IN THE PRICE ФЛАНЦЕВЫЙ ПЕРЕХОДНИК ДОПОЛНИТЕЛЬНО И НЕ ВКЛЮЧЕН...
  • Page 15 GÜVENLİK AÇISINDAN DİKKAT EDİLMESİ GEREKEN HUSUSLAR Makinenin çalışma sistemi hakkında bilgisi olmayan kişiler makineyi kullanmamalıdır. Operatör kazaya sebebiyet verebilecek giysiler giymekten kaçınmalıdır. Çalışma anında makine ekipmanlarının, kazaya sebebiyet vermemesi için uygun aralıklarla yerleştirilerek kullanılmalıdır. Makine ve ekipmanları, çalışma anında devrilmeye karşı düzgün bir zemine yerleştirilmelidir. Kullanıma başlamadan önce, elektrik bağlantıları...
  • Page 16 BORULARDA KAYNAK HATALARI WELDING DEFECTS ОШИБКИ ПРИ СВАРКИ ТРУБЫ FARKLI SICAKLIK VE ZAMANDAN KAYNAKLANAN HATA DOĞRU KAYNAK CORRECT WELDING ERROR DUE TO DIFFERENT HEATING AND TIME ПРАВИЛЬНАЯ СВАРКА ОШИБКА ИЗ РАЗЛИЧНЫХ ТЕМПЕРАТУР И РАННЯЯ СВАРКА ÇOK FAZLA BASINÇTAN KAYNAKLANAN HATA YETERSİZ BASINÇTAN KAYNAKLANAN HATA ERROR DUE TO OVER-PRESSURE ERROR DUE TO INSUFFICIENT PRESSURE...
  • Page 17 W2500- HİDROLİK ALIN KAYNAK MAKİNESİ KAYNAK PARAMETRELERİ W2500- HYDRAULIC WELDING MACHINE WELDING PARAMETERS W2500- ПАРАМЕТРЫ СВАРОЧНОГО АППАРАТА ВРЕМЯ : İstenilen dudak kalınlığı için gereken süre : Basınçsız ısıtma süresi : Değiştirme için gereken zaman : Basıncı arttırma zamanı : Soğutma için gereken zaman : Dudak kalınlığı...
  • Page 18 W2500 WELDING PARAMETERS - KAYNAK PARAMETRELERİ HDPE100 Total Cyl nder Sect on 128 cm PN 4 SDR41 Accord ng DVS 2207-1 P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout...
  • Page 19 HDPE100 HD PE100 PN 10 SDR17 Accord ng DVS 2207-1 Total Cyl nder Sect on 128 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5)
  • Page 20 HDPE80 HD PE80 PN 3,2 SDR41 Accord ng DVS 2207-1 Total Cyl nder Sect on 128 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5)
  • Page 21 P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng pressure (t2) t me (t4) T me диаметр...
  • Page 22: Garanti̇ Belgesi̇

    Elbor Makine San. ve Tic. Ltd. Şti. Merkez Mahallesi, Selimpasa Ortakoy Sanayi Bolgesi, 608. Caddesi, 732. Sokak, Selim Paşa Cd. No:97 İstanbul / TÜRKİYE Tel: +90 212 549 43 57 / Fax: +90 212 549 43 58 info@elbor.com.tr export@elbor.com.tr export@weltech.com.tr...
  • Page 23: Certificate Of Warranty

    Elbor Makine San. ve Tic. Ltd. Şti. Merkez Mahallesi, Selimpasa Ortakoy Sanayi Bolgesi, 608. Caddesi, 732. Sokak, Selim Paşa Cd. No:97 İstanbul / TÜRKİYE Tel: +90 212 549 43 57 / Fax: +90 212 549 43 58 info@elbor.com.tr export@elbor.com.tr export@weltech.com.tr...
  • Page 24 Elbor Makine San. ve Tic. Ltd. Şti. Merkez Mahallesi, Selimpasa Ortakoy Sanayi Bolgesi, 608. Caddesi, 732. Sokak, Selim Paşa Cd. No:97 İstanbul / TÜRKİYE Tel: +90 212 549 43 57 / Fax: +90 212 549 43 58 info@elbor.com.tr export@elbor.com.tr export@weltech.com.tr...
  • Page 25 Elbor Makine San. ve Tic. Ltd. Şti. Merkez Mahallesi, Selimpasa Ortakoy Sanayi Bolgesi, 608. Caddesi, 732. Sokak, Selimpasa Cd. No:97 İstanbul / TÜRKİYE Tel: +90 212 549 43 57 / Fax: +90 212 549 43 58 info@elbor.com.tr export@elbor.com.tr export@weltech.com.tr /elborweltech /elborweltech /elborweltech /elborweltech /elbormak ne www.elborweltech.com...
