- Page 1 CNC-W315 PLASTİK BORU ALIN KAYNAK MAKİNESİ KULLANMA KILAVUZU CNC-W315 PLASTIC PIPES BUTT WELDING MACHINE USER MANUAL CNC-W315 СВАРОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ СТЫКОВОЙ СВАРКИ ПОЛИЭТИЛЕНОВЫХ ТРУБ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ...
- Page 2 İçindekiler Content WELTECH CNC-W315 ALIN KAYNAK MAKİNESİ (WELTECH CNC-W315 BUTT WELDING MACHINE) ....... MAKİNANIN ÖZELLİKLERİ (PROPERTIES OF THE MACHINE) ................ALIN KAYNAK MAKİNASI EKİPMANLARI (EQUIPMENTS OF THE MACHINE) ............ ANA GÖVDE (MAIN BODY) ..........................TRAŞLAYICI (TRIMMER) ..........................ISITICI (HEATER) ..............................
- Page 3 CNC-W315 ALIN KAYNAK MAKİNESİ CNC-W315 BUTT WELDING MACHINE CNC-W315 СВАРОЧНЫЙ АППАРАТ ДЛЯ СТЫКОВОЙ СВАРКИ Güç kaynağı 220 V 50/60 Hz Monofaze Power Supply Питание Traşlayıcı motor gücü 0,75 KW Trimmer motor power Торцеватель с электроприводом Hidrolik motor gücü 0,55KW Hydroulic motor power Гидростанция...
- Page 4 • Maximum working pressure is 150 Bar • The working environmental temperature is -40 C° ~+40 C° CNC-W315 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ CNC-W315 Машина для Стыковой Сварки Общие Свойства • Давления свариваемых труб - <Pn32 Bar, ПЭ – ПП – ПНД – ПВДФ трубы и фитинги, рассчитанных...

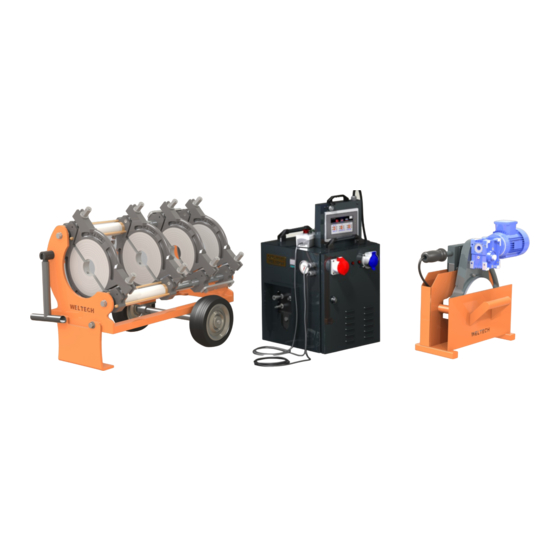

- Page 5 CNC-W315 ALIN KAYNAK MAKİNESİ EKİPMANLARI CNC-W315 EQUIPMENTS OF THE MACHINE CNC-W315 ОБОРУДОВАНИЕ АППАРАТА ISITICI ANA GÖVDE HİDROLİK ÜNİTE MAIN BODY HYDRAULIC UNIT HEATER НАГРЕВАТЕЛЬ ЦЕНТРАТОР Гидростанция TRAŞLAYICI MUHAFAZA VE DESTEK KUTUSU KELEPÇE VE PAFTALAR TRIMMER CLAMP AND INSERTS PROTECTIVE AND CASING ТОРЦЕВАТЕЛЬ...
- Page 6 ANA GÖVDE. Ana gövde, üzerinde bulunan iki adet hareketli ve iki adet sabit kıskaç ile kaynak işlemi yapılacak plastik borulara destek olarak, sabitlenmesini ve merkezlenmesini sağlamaktadır. Sisteme hidrolik basınç kuvveti uygulanır. Taşıyıcı mil üzerinde bulunan iki adet piston ile bu kuvvet hareketli kıskaçları ileri ve geri yönlendirerek, kaynak işleminin gerçekleşmesi için gereken hareketi sağlar.
- Page 7 TRAŞLAYICI Traşlayıcı; sağ ve sol tarafında bulunan iki döner kanat ve bu kanatlar üzerinde bulunan kesici bıçaklar ile ana gövde üzerine sabitlenmiş ve merkezlenmiş boruların, ısıtma işleminden önce alın temizliğini yapan ve ısıtmaya hazır hale getiren alın kaynak makinesi elemanıdır.Traşlayıcının döner hareketi, üzerinde bulunan motor ve redüktör grubu tarafından sağlanır. TRIMMER The trimmer is the tool which cleans and smoothes the both ends of the pipes before the heating process with its blades on both sides.
- Page 8 ISITMA PLAKASI TAŞIMA KOLU HEATING PLATE HANDLE ПОВЕРХНОСТЬ НАГРЕВАТЕЛЯ РУЧКА ELEKTRİK FİŞİ POWER PLUG ВИЛКА MUHAFAZA VE DESTEK KUTUSU Muhafaza ve destek kutusu, ısıtıcının ısı kaybını önler ve traşlayıcı, ısıtıcıya destek olarak dışarıdan gelecek etkilere karşı (darbe, su, vb.) korur. PROTECTIVE CASE The protective casing prevents heat loss of the heater and protects the trimmer from external effects (impact, water, etc.).
- Page 9 CNC-W315 HİDROLİK VE ELEKTRİK KONTROL ÜNİTESİ CNC-W315 HYDRAULIC POWER PACK WITH ELECTRIC CONTROL UNIT CNC-W315 ГИДРОАГРЕГАТ С БЛОКОМ УПРАВЛЕНИЯ. Elektrik ve hidrolik kontrol ünitesi; makinenin çalışması için gerekli olan elektriği ısıtıcı ve traşlayıcıya hidrolik basıncı ise ana makineye iletir. Kontrol ünitesi el kumandası vasıtası ile çalıştırılır. El kumandasının üzerinde iki buton ve bir anahtar vardır. Butonlar hareketli kıskaçları...
- Page 10 CNC-W315 ALIN KAYNAK MAKİNASININ ÇALIŞTIRILMASI VE KAYNAK İŞLEMİ 1-Elektrik ünitesinin elektrik fişi çalışır haldeki jeneratöre veya herhangi bir Vfişe takılır. 2-Isıtıcı, kaynak işlemine başlamadan önce elektrik panosuna takılıp elektrik verilir ve ısıtılmaya başlanır. 3-Ekranda ileri ve geri tuşu kullanılarak hareketli kelepçe grubu ileri ve geri çalıştırılır ve makinenin problemsiz hareketi gözlenir.
- Page 11 7-Tıraşlayıcı muhafaza kutusundan alınarak, ana gövde üzerinde bulunan taşıyıcı millere oturtulur. Emniyet pimi kapatılır. 8-Tıraşlayıcının prizi elektrik ünitesi üzerindeki fişe takılır ve kumanda üzerindeki çalıştırma butonuna basılarak çalıştırılır. Soğuk havalarda tıraşlanacak yüzeylerin buzlarının çözünmüş olması gerekmektedir. 9-İleri tuşuna basarak, üzerine daha önce bağlanmış borular bulunan, hareketli kelepçe grubu çalışır haldeki tıraşlayıcı...
- Page 12 13-Operatör ekranından başlat tuşuna basılır. 14-Isıtmaya başlamadan önce hareketli kelepçeler tuşuna basarak en başa alınır ve tuşu ile boruların kaynak sıcaklığına çıkarma işlemine başlanır, basınçlı dudak yükseltme T1 süresi başlatılır.
- Page 13 15-CNC - W315 Alın kaynak makinesi dudak yüksekliği standart değere geldiği zaman basınçsız ısıtma işlemine otomatik olarak geçer. İstenen dudak yüksekliği sağlanmamışsa ekrandaki uyarı çıkar buna göre basınçlı ısıtma süresi devam eder. Dudak yüksekliği standart değere geldiği zaman tuşuna basılarak , herhangi bir tuşa basılmazsa otomatik olarakta basınçsız ısıtma işlemine devam edilir.
- Page 15 CNC-W315 OPERATION OF THE MACHINE AND WELDING PROCESS 1-The Machine always need to be plugged into a generator which is already at running situa on. 2-Plug in the socket of the heater to the plug socket on the hydraulic unit and wait for the temperature raising.
- Page 16 13-On the operatör panel choose language by touching the flag and set pipe material, pipe diameter and PN class and fill company name, welder name and project name than touch to button and pass to next screen. Below the panel plug in a USB flash drive to getting welding results after welding operations.
- Page 17 15-touch bu on and pull back to moveable clamps at start posi on and put the heater on the machine. 16-After setting the heater on the machine touch button. Machine will automatically heat up the pipes. Heating up time also visible on the screen. 17-Towards the end of heating time alarm bell rings.
- Page 18 than touch the copy bu on a er 1 minute the copy of welding results will be created.
- Page 19 KAYNAK POZİSYONLARI WELDING POSITIONS Позиции сварки Düz boruların bağlantı şekli Düz ve inegal te borularının bağlantı şekli Installation of straight pipes Installation of straight pipe and reducing tee Сварка труб Сварка трубы с редукционным тройником Düz boru ve dirsek borunun bağlantı şekli Düz boru ve flanş...
- Page 20 Şekil 1. Flanş adaptör paftasının kullanılması Fig. 1. Using the flange adaptor clamp Рис. 1. Фланцевый адаптер Для сварки коротких втулок под фланец...
-
Page 21: Техника Безопасности
GÜVENLİK AÇISINDAN DİKKAT EDİLMESİ GEREKEN HUSUSLAR Makinenin çalışma sistemi hakkında bilgisi olmayan kişiler makineyi kullanmamalıdır. Operatör kazaya sebebiyet verebilecek giysiler giymekten kaçınmalıdır. Çalışma anında makine ekipmanlarının, kazaya sebebiyet vermemesi için uygun aralıklarla yerleştirilerek kullanılmalıdır. Makine ve ekipmanları, çalışma anında devrilmeye karşı düzgün bir zemine yerleştirilmelidir. Kullanıma başlamadan önce, elektrik bağlantıları... - Page 22 BORULARDA KAYNAK HATALARI WELDING DEFECTS ОШИБКИ ПРИ СВАРКИ ТРУБЫ FARKLI SICAKLIK VE ZAMANDAN KAYNAKLANAN HATA DOĞRU KAYNAK CORRECT WELDING ERROR DUE TO DIFFERENT HEATING AND TIME ПРАВИЛЬНАЯ СВАРКА ОШИБКА ИЗ РАЗЛИЧНЫХ ТЕМПЕРАТУР И РАННЯЯ СВАРКА ÇOK FAZLA BASINÇTAN KAYNAKLANAN HATA YETERSİZ BASINÇTAN KAYNAKLANAN HATA ERROR DUE TO OVER-PRESSURE ERROR DUE TO INSUFFICIENT PRESSURE...
- Page 23 CNC-W315 ALIN KAYNAK MAKİNESİ KAYNAK PARAMETRELERİ CNC-W315 WELDING MACHINE WELDING PARAMETERS CNC-W315 ПАРАМЕТРЫ СВАРОЧНОГО АППАРАТА ВРЕМЯ : İstenilen dudak kalınlığı için gereken süre : Basınçsız ısıtma süresi : Değiştirme için gereken zaman : Basıncı arttırma zamanı : Soğutma için gereken zaman : Dudak kalınlığı...
- Page 24 CNC-W315 KAYNAK PARAMETRELERİ - WELDING PARAMETERS Accord ng DVS 2207-1 Cyl nder Sect on 14,14 cm PN 4 SDR41 PE100 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma...
- Page 25 CNC-W315 KAYNAK PARAMETRELERİ - WELDING PARAMETERS Accord ng DVS 2207-1 Cyl nder Sect on 14,14 cm PN 6,3 SDR26 PE100 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma...
- Page 26 CNC-W315 KAYNAK PARAMETRELERİ - WELDING PARAMETERS Accord ng DVS 2207-1 Cyl nder Sect on 14,14 cm PN 10 SDR17 PE100 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma...
- Page 27 CNC-W315 KAYNAK PARAMETRELERİ - WELDING PARAMETERS Accord ng DVS 2207-1 Cyl nder Sect on 14,14 cm PN 16 SDR11 PE100 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma...
- Page 28 CNC-W315 KAYNAK PARAMETRELERİ - WELDING PARAMETERS Accord ng DVS 2207-1 Cyl nder Sect on 14,14 cm PN 25 SDR7,4 PE100 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma...
- Page 29 CNC-W315 KAYNAK PARAMETRELERİ - WELDING PARAMETERS PN 3,2 SDR41 PE80 Accord ng DVS 2207-1 Cyl nder Sect on 14,14 cm Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma...
- Page 30 CNC-W315 KAYNAK PARAMETRELERİ - WELDING PARAMETERS PN 5 SDR26 Accord ng DVS 2207-1 Cyl nder Sect on 14,14 cm PE80 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma...
- Page 31 CNC-W315 KAYNAK PARAMETRELERİ - WELDING PARAMETERS Accord ng DVS 2207-1 Cyl nder Sect on 14,14 cm PN 8 SDR17 PE80 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma...
- Page 32 CNC-W315 KAYNAK PARAMETRELERİ - WELDING PARAMETERS PN 12,5 SDR11 Accord ng DVS 2207-1 Cyl nder Sect on 14,14 cm PE80 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma...
- Page 33 CNC-W315 KAYNAK PARAMETRELERİ - WELDING PARAMETERS PN 20 SDR7,4 PE80 Accord ng DVS 2207-1 Cyl nder Sect on 14,14 cm Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma...
- Page 34 CNC-W315 KAYNAK PARAMETRELERİ - WELDING PARAMETERS Accord ng DVS 2207-11 Cyl nder Sect on 14,14 cm PN 2,5 SDR41 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma süre...
- Page 35 CNC-W315 KAYNAK PARAMETRELERİ - WELDING PARAMETERS Accord ng DVS 2207-11 Cyl nder Sect on 14,14 cm PN 4 SDR26 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma süre...
- Page 36 CNC-W315 KAYNAK PARAMETRELERİ - WELDING PARAMETERS Accord ng DVS 2207-11 Cyl nder Sect on 14,14 cm PN 10 SDR11 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma süre...
- Page 37 CNC-W315 KAYNAK PARAMETRELERİ - WELDING PARAMETERS Accord ng DVS 2207-11 Cyl nder Sect on 14,14 cm PN 20 SDR5 Boru çapı Boru et Kuvvet Dudak Basınçsız Isıtıcı Basınç Kaynak Toplam kalınlığı (s) (Başınç) yüksekl ğ ısıtma süres çıkartma arttırma Soğutma süre...
-
Page 38: Garanti̇ Belgesi̇
TECH P L A S T I C W E L D I N G T E C H N O L O G I E S GARANTİ BELGESİ GARANTİ ŞARTLARI; »MAKİNE GARANTİ SÜRESİ FATURA TARİNDEN İTİBAREN 12 (ON İKİ) AYDIR »MAKİNEYİ... -
Page 39: Certificate Of Warranty
TECH P L A S T I C W E L D I N G T E C H N O L O G I E S CERTIFICATE OF WARRANTY WARRANTY CONDITIONS; »MACHINE WARRANTY PERIOD IS 12 MONTH STARTING FROM THE INVOICE DATE. »WE PROVIDE TRAINING OF USING MACHINE AND REPLACEMENT OF SPARE PARTS FREE OF CHARGE IN OUR FACTORY FOR OUR CLIENTS IF REQUESTED. - Page 40 нестабильности параметров электросети, превышающих нормы; 4-) выход из строя оборудования по вине потребителя (нарушение правил эксплуатации, работа в ненормированных режимах, неправильная установка и подключение и т.п.); Для осуществления гарантийного ремонта необходимо предоставить заявку на эл. Адрес: serv s@weltech.com.tr МАДЕЛЬ АППРАТА: ДАТА ФАКТУРЫ: НОМЕРАППАРАТА:...
- Page 41 Veltek Plastik Teknolojileri San.Tic. Ve Ltd.Şti. Beysan San.Sit.Fuar Cad.Güner İş Merkezi No: 15/2 Haramidere / Beylikdüzü / Istanbul / TÜRKİYE Tel: +90 212 875 33 14 / Fax: +90 212 875 33 16 E-mail : info@weltech.com.tr / export@weltech.com.tr www.weltech.com.tr /buttweld ngmach nes...
