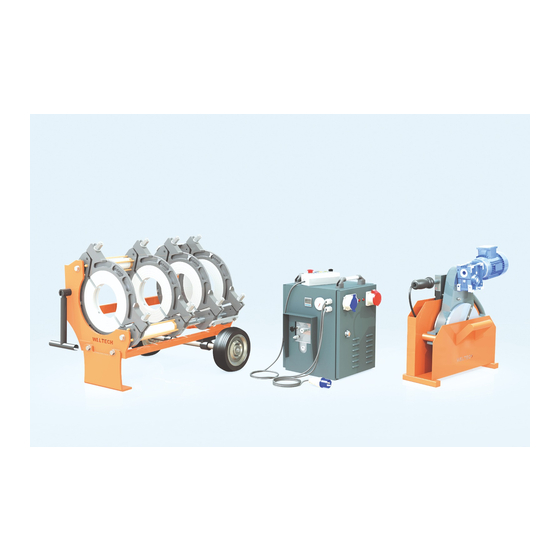

WELTECH Elbor W315 User Manual

Plastic pipes hydraulic butt welding & elbow machine
Hide thumbs

Advertisement

Quick Links

Download this manual
W315 PLASTİK BORU HİDROLİK ALIN KAYNAK&DİRSEK
MAKİNESİ d.90-280-(315) KULLANMA KILAVUZU
W315 PLASTIC PIPES HYDRAULIC BUTT WELDING&ELBOW
MACHINE d.90-280-(315) USER MANUAL
W315 СВАРОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ СТЫКОВОЙ
СВАРКИ ПОЛИЭТИЛЕНОВЫХ ТРУБ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
www.elbor.com.tr

Advertisement

loading
Need help?

Need help?

Do you have a question about the Elbor W315 and is the answer not in the manual?

Questions and answers

Related Manuals for WELTECH Elbor W315

Summary of Contents for WELTECH Elbor W315

  • Page 1 W315 PLASTİK BORU HİDROLİK ALIN KAYNAK&DİRSEK MAKİNESİ d.90-280-(315) KULLANMA KILAVUZU W315 PLASTIC PIPES HYDRAULIC BUTT WELDING&ELBOW MACHINE d.90-280-(315) USER MANUAL W315 СВАРОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ СТЫКОВОЙ СВАРКИ ПОЛИЭТИЛЕНОВЫХ ТРУБ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ www.elbor.com.tr...
  • Page 2 İçindekiler Content W315 HİDROLİK ALIN KAYNAK&DİRSEK MAKİNESİ (W315 HYDRAULIC BUTT WELDING MACHINE)....MAKİNANIN ÖZELLİKLERİ (PROPERTIES OF THE MACHINE) ................ALIN KAYNAK MAKİNASI EKİPMANLARI (EQUIPMENTS OF THE MACHINE) ............ ANA GÖVDE (MAIN BODY) ..........................TRAŞLAYICI (TRIMMER) ..........................ISITICI (HEATER) .............................. MUHAFAZA VE DESTEK KUTUSU (PROTECTIVE CASING) ................
  • Page 3 W315 HİDROLİK ALIN KAYNAK& DİRSEK MAKİNESİ W315 HYDRAULIC BUTT WELDING&ELBOW MACHINE W315 ПОЛУГИДРАВЛИЧЕСКОЕ ОБОРУДОВАНИЕ ДЛЯ СТЫКОВОЙ СВАРКИ ПОЛИЭТИЛЕНИВЫХ ТРУБ Güç kaynağı 220 V 50/60 Hz Monofaze Power Supply Питание Traşlayıcı motor gücü 220 V-0,75 KW Trimmer motor power Торцеватель с электроприводом Hidrolik motor gücü...
  • Page 4 W315 HİDROLİK ALIN KAYNAK MAKİNESİ GENEL ÖZELLİKLERİ • W315 Weltech Alın kaynak makinesi 32 Bar'a kadar ısıtma sistemi kullanılarak, makine boyutlarına göre, 90 - 110 - 125 - 140 - 160 -180 - 200 - 225 - 250 -280mm çapa ve 32 Bar’a kadar PE, PP, PVDF malzemeli 30°,45°,60°,90° plastik Dirsek imalatını...
  • Page 5 HİDROLİK ALIN KAYNAK MAKİNESİ EKİPMANLARI EQUIPMENTS OF THE HYDRAULIC MACHINE ОБОРУДОВАНИЕ АППАРАТА ISITICI ANA GÖVDE HİDROLİK ÜNİTE MAIN BODY HYDRAULIC UNIT HEATER НАГРЕВАТЕЛЬ ЦЕНТРАТОР Гидростанция TRAŞLAYICI MUHAFAZA VE DESTEK KUTUSU KELEPÇE VE PAFTALAR TRIMMER CLAMP AND INSERTS PROTECTIVE AND CASING ТОРЦЕВАТЕЛЬ...
  • Page 6 ANA GÖVDE. Ana gövde, üzerinde bulunan iki adet hareketli ve iki adet sabit kıskaç ile kaynak işlemi yapılacak plastik borulara destek olarak, sabitlenmesini ve merkezlenmesini sağlamaktadır. Sisteme hidrolik basınç kuvveti uygulanır. Taşıyıcı mil üzerinde bulunan iki adet piston ile bu kuvvet hareketli kıskaçları ileri ve geri yönlendirerek, kaynak işleminin gerçekleşmesi için gereken hareketi sağlar.
  • Page 7 TABLE 1: AÇILI PAFTA-ANGLED INSERT...
  • Page 8 30º ELBOW DIMENSIONS‐ 15 º  INSERT  PIPE DIA  a  b  90  175  150  110  180  150  125  184  150  140  188  150  160  193  150  180  198  150  200  203  150  225  210  150  250  267  200  280  275  200  315  284  200  355  295 ...
  • Page 9 45º ELBOW DIMENSIONS‐11.25 º   INSERT  PIPE DIA  a  b  c  d  90  170  150  145  100  110  172  150  148  102  125  175  150  153  104  140  178  150  161  105  160  182  150  171  107  180  186  150  182  110  200  190  150 ...
  • Page 10 60º ELBOW DIMENSIONS‐15 º   INSERT  PIPE DIA  a  b  c  d  90  175  150  180  120  110  180  150  186  127  125  184  150  197  130  140  188  150  204  130  160  193  150  215  130  180  198  150  226  130  200  204  150 ...
  • Page 11 90º ELBOW DIMENSIONS‐15 º   INSERT  PIPE DIA  a  b  c  d  90  160  135  130  80  110  164  135  140  83  125  168  135  151  84  140  173  135  158  83  160  178  135  167  81  180  183  135  176  80  200  189  135 ...
  • Page 12 TRAŞLAYICI Traşlayıcı; sağ ve sol tarafında bulunan iki döner kanat ve bu kanatlar üzerinde bulunan kesici bıçaklar ile ana gövde üzerine sabitlenmiş ve merkezlenmiş boruların, ısıtma işleminden önce alın temizliğini yapan ve ısıtmaya hazır hale getiren alın kaynak makinesi elemanıdır.Traşlayıcının döner hareketi, üzerinde bulunan motor ve redüktör grubu tarafından sağlanır. TRIMMER The trimmer is the tool which cleans and smoothes the both ends of the pipes before the heating process with its blades on both sides.
  • Page 13 ISITMA PLAKASI TAŞIMA KOLU HEATING PLATE HANDLE ПОВЕРХНОСТЬ НАГРЕВАТЕЛЯ РУЧКА ELEKTRİK FİŞİ POWER PLUG ВИЛКА MUHAFAZA VE DESTEK KUTUSU Muhafaza ve destek kutusu, ısıtıcının ısı kaybını önler ve traşlayıcı, ısıtıcıya destek olarak dışarıdan gelecek etkilere karşı (darbe, su, vb.) korur. PROTECTIVE CASE The protective casing prevents heat loss of the heater and protects the trimmer from external effects (impact, water, etc.).
  • Page 14 HİDROLİK VE ELEKTRİK KONTROL ÜNİTESİ (HYDRAULIC POWER PACK WITH ELECTRIC CONTROL UNIT ) ГИДРОАГРЕГАТ С БЛОКОМ УПРАВЛЕНИЯ. Elektrik ve hidrolik kontrol ünitesi; makinenin çalışması için gerekli olan elektriği ısıtıcı ve traşlayıcıya hidrolik basıncı ise ana makineye iletir. Kontrol ünitesi el kumandası vasıtası ile çalıştırılır. El kumandasının üzerinde iki buton ve bir anahtar vardır. Butonlar hareketli kıskaçları...
  • Page 15 ALIN KAYNAK MAKİNASININ ÇALIŞTIRILMASI VE KAYNAK İŞLEMİ 1- Elektrik ünitesinin elektrik fişi, jeneratöre veya herhangi bir 220 V fişe takılır. 2- Isıtıcı, kaynak işlemine başlamadan önce elektrik panosuna takılıp elektrik verilir ve ısıtılmaya başlanır. 3- Hareket kolu kullanılarak hareketli kelepçe grubu ileri ve geri çalıştırılır ve makinenin problemsiz hareketi gözlenir. 4- Boru çapına uygun paftalar seçilir, traşlama için gereken boşluk gözetilerek borular paftalarla ana makineye bağlanır.
  • Page 16 Pipe wall thickness Толщина стенки трубы T.01 Boru et kalınlığı - kaynak sıcaklığı tablosu. T.01 Pipe wall thickness - source temperature table. Т.01 Толщина стенки трубы-Таблица температуры сварки OPERATION OF THE MACHINE AND WELDING PROCESS 1-Supply energy to the hydraulic unit by means of the generator 220 V 2-Plug in the socket of the heater to the plug socket on the hydraulic unit and wait for the temperature raising.
  • Page 17 Инструкция по применению сварочного стыкового оборудования 1-Во время сварки Нагреватель и торцеватель подключаются в розетку или генератор с напряжением в 220 B 2-Прежде чем начать процесс сварки необходимо нагревательный элемент довести до нужной температуры 210 С +/- 220 С 3-Для установления давления нагрева (увеличение по часовой стрелке) и проверки машины, нажмите...
  • Page 18 KAYNAK POZİSYONLARI WELDING POSITIONS Позиции сварки Düz boruların bağlantı şekli Düz ve inegal te borularının bağlantı şekli Installation of straight pipes Installation of straight pipe and reducing tee Сварка труб Сварка трубы с редукционным тройником Düz boru ve dirsek borunun bağlantı şekli Düz boru ve flanş...
  • Page 19 Şekil 1. Flanş adaptör paftasının kullanılması Fig. 1. Using the flange adaptor clamp Рис. 1. Фланцевый адаптер Для сварки коротких втулок под фланец FLANŞ ADAPTÖRÜ OPSİYONEL OLUP FİYATA DAHİL DEĞİLDİR FLANGE ADAPTER IS OPTIONAL AND NOT INCLUDED IN THE PRICE ФЛАНЦЕВЫЙ ПЕРЕХОДНИК ДОПОЛНИТЕЛЬНО И НЕ ВКЛЮЧЕН...
  • Page 20 GÜVENLİK AÇISINDAN DİKKAT EDİLMESİ GEREKEN HUSUSLAR Makinenin çalışma sistemi hakkında bilgisi olmayan kişiler makineyi kullanmamalıdır. Operatör kazaya sebebiyet verebilecek giysiler giymekten kaçınmalıdır. Çalışma anında makine ekipmanlarının, kazaya sebebiyet vermemesi için uygun aralıklarla yerleştirilerek kullanılmalıdır. Makine ve ekipmanları, çalışma anında devrilmeye karşı düzgün bir zemine yerleştirilmelidir. Kullanıma başlamadan önce, elektrik bağlantıları...
  • Page 21 BORULARDA KAYNAK HATALARI WELDING DEFECTS ОШИБКИ ПРИ СВАРКИ ТРУБЫ FARKLI SICAKLIK VE ZAMANDAN KAYNAKLANAN HATA DOĞRU KAYNAK CORRECT WELDING ERROR DUE TO DIFFERENT HEATING AND TIME ПРАВИЛЬНАЯ СВАРКА ОШИБКА ИЗ РАЗЛИЧНЫХ ТЕМПЕРАТУР И РАННЯЯ СВАРКА ÇOK FAZLA BASINÇTAN KAYNAKLANAN HATA YETERSİZ BASINÇTAN KAYNAKLANAN HATA ERROR DUE TO OVER-PRESSURE ERROR DUE TO INSUFFICIENT PRESSURE...
  • Page 22 W315 HİDROLİK ALIN KAYNAK MAKİNESİ KAYNAK PARAMETRELERİ W315 HYDRAULIC WELDING MACHINE WELDING PARAMETERS W315 ПАРАМЕТРЫ СВАРОЧНОГО АППАРАТА ВРЕМЯ : İstenilen dudak kalınlığı için gereken süre : Basınçsız ısıtma süresi : Değiştirme için gereken zaman : Basıncı arttırma zamanı : Soğutma için gereken zaman : Dudak kalınlığı...
  • Page 23 W315 WELDING PARAMETERS - KAYNAK PARAMETRELERİ Total Cylinder Section 20 cm² PN4 SDR41 Accord ng DVS 2207-1 HDPE100 P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng...
  • Page 24 HDPE 100 Total Cylinder Section 20,00 cm² Total Cylinder Section 20,00 cm² Total Cylinder Se PN6,3 SDR26 Accord ng DVS 2207-1 HDPE100 P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout...
  • Page 25 HDPE 100 Total Cylinder Section 20 cm² PN10 SDR17 Accord ng DVS 2207-1 HDPE100 P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
  • Page 26 HDPE 100 Total Cylinder Section 20 cm² PN16 SDR11 Accord ng DVS 2207-1 HDPE100 P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
  • Page 27 HDPE 100 Total Cylinder Section 20 cm² PN25 SDR7,4 Accord ng DVS 2207-1 HDPE100 P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
  • Page 28 HDPE 80 Total Cylinder Section 20 cm² PN3,2 SDR41 Accord ng DVS 2207-1 HDPE80 P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
  • Page 29 HDPE 80 Total Cylinder Section 20 cm² HDPE80 PN5 SDR26 Accord ng DVS 2207-1 P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
  • Page 30 HDPE 80 Total Cylinder Section 20 cm² PN8 SDR17 HDPE80 Accord ng DVS 2207-1 P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
  • Page 31 HDPE 80 Total Cylinder Section 20 cm² PN12,5 SDR11 HDPE80 Accord ng DVS 2207-1 P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
  • Page 32 HDPE 80 Total Cylinder Section 20 cm² PN20 SDR7,4 HDPE80 Accord ng DVS 2207-1 P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
  • Page 33 Total Cylinder Section 20 cm² Accord ng DVS 2207-1 PN2,5 SDR41 P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng pressure (t2)
  • Page 34 Total Cylinder Section 20 cm² PN4 SDR26 Accord ng DVS 2207-1 P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng pressure (t2)
  • Page 35 Total Cylinder Section 20 cm² PN10 SDR11 Accord ng DVS 2207-1 P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng pressure (t2)
  • Page 36 Total Cylinder Section 20 cm² PN20 SDR6 Accord ng DVS 2207-1 P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng pressure (t2)
