W800 PLASTİK BORU HİDROLİK ALIN KAYNAK MAKİNESİ
KULLANMA KILAVUZU

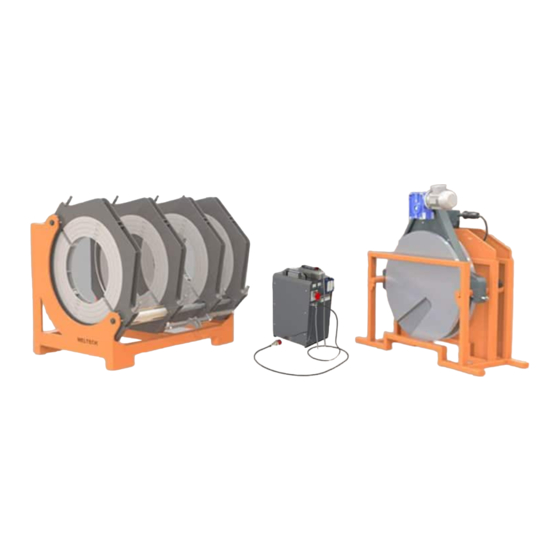

W800 PLASTIC PIPES HYDRAULIC BUTT WELDING MACHINE
USER MANUAL
W800 СВАРОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ СТЫКОВОЙ
СВАРКИ ПОЛИЭТИЛЕНОВЫХ ТРУБ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
www.elborweltech.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the ELBOR W800 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for WELTECH ELBOR W800

  • Page 1 W800 PLASTİK BORU HİDROLİK ALIN KAYNAK MAKİNESİ KULLANMA KILAVUZU W800 PLASTIC PIPES HYDRAULIC BUTT WELDING MACHINE USER MANUAL W800 СВАРОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ СТЫКОВОЙ СВАРКИ ПОЛИЭТИЛЕНОВЫХ ТРУБ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ www.elborweltech.com...
  • Page 2 İçindekiler Content W800 HİDROLİK ALIN KAYNAK MAKİNESİ (W800 HYDRAULIC BUTT WELDING MACHINE)......MAKİNANIN ÖZELLİKLERİ (PROPERTIES OF THE MACHINE) ................ALIN KAYNAK MAKİNASI EKİPMANLARI (EQUIPMENTS OF THE MACHINE) ............ ANA GÖVDE (MAIN BODY) ..........................TRAŞLAYICI (TRIMMER) ..........................ISITICI (HEATER) .............................. MUHAFAZA VE DESTEK KUTUSU (PROTECTIVE CASING) ................
  • Page 3 W800 HİDROLİK ALIN KAYNAK MAKİNESİ W800 HYDRAULIC BUTT WELDING MACHINE W800 ПОЛУГИДРАВЛИЧЕСКОЕ ОБОРУДОВАНИЕ ДЛЯ СТЫКОВОЙ СВАРКИ ПОЛИЭТИЛЕНИВЫХ ТРУБ Güç kaynağı 380 V 50/60 Hz Trifaze Power Supply Питание Traşlayıcı motor gücü 380 V-2,2 KW Trimmer motor power Торцеватель с электроприводом Hidrolik motor gücü...
  • Page 4 W800 HİDROLİK ALIN KAYNAK MAKİNESİ GENEL ÖZELLİKLERİ • 32 Bar’a kadar HDPE - PP - PVDF boru ve fittingslerin 500 -560 - 630 - 710 - 800 mm çaplarının kaynağında kullanılır. • ISO 12176 - 1 Uluslararası standartlara uygun olarak operasyonel en kısa kuruluma sahip, güçlü, kolay ve seri kaynak imkanı...
  • Page 5: Оборудование Аппарата

    HİDROLİK ALIN KAYNAK MAKİNESİ EKİPMANLARI EQUIPMENTS OF THE HYDRAULIC MACHINE ОБОРУДОВАНИЕ АППАРАТА ISITICI ANA GÖVDE HİDROLİK ÜNİTE MAIN BODY HYDRAULIC UNIT HEATER НАГРЕВАТЕЛЬ ЦЕНТРАТОР Гидростанция TRAŞLAYICI MUHAFAZA VE DESTEK KUTUSU KELEPÇE VE PAFTALAR TRIMMER CLAMP AND INSERTS PROTECTIVE AND CASING ТОРЦЕВАТЕЛЬ...
  • Page 6 ANA GÖVDE. Ana gövde, üzerinde bulunan iki adet hareketli ve iki adet sabit kıskaç ile kaynak işlemi yapılacak plastik borulara destek olarak, sabitlenmesini ve merkezlenmesini sağlamaktadır. Sisteme hidrolik basınç kuvveti uygulanır. Taşıyıcı mil üzerinde bulunan iki adet piston ile bu kuvvet hareketli kıskaçları ileri ve geri yönlendirerek, kaynak işleminin gerçekleşmesi için gereken hareketi sağlar.
  • Page 7 TRAŞLAYICI Traşlayıcı; sağ ve sol tarafında bulunan iki döner kanat ve bu kanatlar üzerinde bulunan kesici bıçaklar ile ana gövde üzerine sabitlenmiş ve merkezlenmiş boruların, ısıtma işleminden önce alın temizliğini yapan ve ısıtmaya hazır hale getiren alın kaynak makinesi elemanıdır.Traşlayıcının döner hareketi, üzerinde bulunan motor ve redüktör grubu tarafından sağlanır. TRIMMER The trimmer is the tool which cleans and smoothes the both ends of the pipes before the heating process with its blades on both sides.
  • Page 8 ISITMA PLAKASI TAŞIMA KOLU HEATING PLATE HANDLE ПОВЕРХНОСТЬ НАГРЕВАТЕЛЯ РУЧКА ELEKTRİK FİŞİ POWER PLUG ВИЛКА MUHAFAZA VE DESTEK KUTUSU Muhafaza ve destek kutusu, ısıtıcının ısı kaybını önler ve traşlayıcı, ısıtıcıya destek olarak dışarıdan gelecek etkilere karşı (darbe, su, vb.) korur. PROTECTIVE CASE The protective casing prevents heat loss of the heater and protects the trimmer from external effects (impact, water, etc.).
  • Page 9 HİDROLİK VE ELEKTRİK KONTROL ÜNİTESİ HYDRAULIC POWER PACK WITH ELECTRIC CONTROL UNIT ГИДРОАГРЕГАТ С БЛОКОМ УПРАВЛЕНИЯ. Elektrik ve hidrolik kontrol ünitesi; makinenin çalışması için gerekli olan elektriği ısıtıcı ve traşlayıcıya hidrolik basıncı ise ana makineye iletir. Kontrol ünitesi el kumandası vasıtası ile çalıştırılır. El kumandasının üzerinde iki buton ve bir anahtar vardır. Butonlar hareketli kıskaçları...
  • Page 10 ALIN KAYNAK MAKİNASININ ÇALIŞTIRILMASI VE KAYNAK İŞLEMİ 1- Elektrik ünitesinin elektrik fişi, jeneratöre veya herhangi bir 380 V fişe takılır. 2- Isıtıcı, kaynak işlemine başlamadan önce elektrik panosuna takılıp elektrik verilir ve ısıtılmaya başlanır. 3- Hareket kolu kullanılarak hareketli kelepçe grubu ileri ve geri çalıştırılır ve makinenin problemsiz hareketi gözlenir.
  • Page 11 Pipe wall thickness Толщина стенки трубы T.01 Boru et kalınlığı - kaynak sıcaklığı tablosu. T.01 Pipe wall thickness - source temperature table. Т.01 Толщина стенки трубы-Таблица температуры сварки OPERATION OF THE MACHINE AND WELDING PROCESS 1-Supply energy to the hydraulic unit by means of the generator 380 V. 2-Plug in the socket of the heater to the plug socket on the hydraulic unit and wait for the temperature raising.
  • Page 12 Инструкция по применению сварочного стыкового оборудования 1-Во время сварки Нагреватель и торцеватель подключаются в розетку или генератор с напряжением в 380 В 2- Прежде чем начать процесс сварки необходимо нагревательный элемент довести до нужной температуры 210 С +/- 220 С 3-Для...
  • Page 13 KAYNAK POZİSYONLARI WELDING POSITIONS Позиции сварки Düz boruların bağlantı şekli Düz ve inegal te borularının bağlantı şekli Installation of straight pipes Installation of straight pipe and reducing tee Сварка труб Сварка трубы с редукционным тройником Düz boru ve dirsek borunun bağlantı şekli Düz boru ve flanş...
  • Page 14 Şekil 1. Flanş adaptör paftasının kullanılması Fig. 1. Using the flange adaptor clamp Рис. 1. Фланцевый адаптер Для сварки коротких втулок под фланец FLANŞ ADAPTÖRÜ OPSİYONEL OLUP FİYATA DAHİL DEĞİLDİR FLANGE ADAPTER IS OPTIONAL AND NOT INCLUDED IN THE PRICE ФЛАНЦЕВЫЙ ПЕРЕХОДНИК ДОПОЛНИТЕЛЬНО И НЕ ВКЛЮЧЕН...
  • Page 15 GÜVENLİK AÇISINDAN DİKKAT EDİLMESİ GEREKEN HUSUSLAR Makinenin çalışma sistemi hakkında bilgisi olmayan kişiler makineyi kullanmamalıdır. Operatör kazaya sebebiyet verebilecek giysiler giymekten kaçınmalıdır. Çalışma anında makine ekipmanlarının, kazaya sebebiyet vermemesi için uygun aralıklarla yerleştirilerek kullanılmalıdır. Makine ve ekipmanları, çalışma anında devrilmeye karşı düzgün bir zemine yerleştirilmelidir. Kullanıma başlamadan önce, elektrik bağlantıları...
  • Page 16 BORULARDA KAYNAK HATALARI WELDING DEFECTS ОШИБКИ ПРИ СВАРКИ ТРУБЫ FARKLI SICAKLIK VE ZAMANDAN KAYNAKLANAN HATA DOĞRU KAYNAK CORRECT WELDING ERROR DUE TO DIFFERENT HEATING AND TIME ПРАВИЛЬНАЯ СВАРКА ОШИБКА ИЗ РАЗЛИЧНЫХ ТЕМПЕРАТУР И РАННЯЯ СВАРКА ÇOK FAZLA BASINÇTAN KAYNAKLANAN HATA YETERSİZ BASINÇTAN KAYNAKLANAN HATA ERROR DUE TO OVER-PRESSURE ERROR DUE TO INSUFFICIENT PRESSURE...
  • Page 17 W800- HİDROLİK ALIN KAYNAK MAKİNESİ KAYNAK PARAMETRELERİ W800- HYDRAULIC WELDING MACHINE WELDING PARAMETERS W800- ПАРАМЕТРЫ СВАРОЧНОГО АППАРАТА ВРЕМЯ : İstenilen dudak kalınlığı için gereken süre : Basınçsız ısıtma süresi : Değiştirme için gereken zaman : Basıncı arttırma zamanı : Soğutma için gereken zaman : Dudak kalınlığı...
  • Page 18 W800 WELDING PARAMETERS - KAYNAK PARAMETRELERİ HDPE100 PN 4 SDR41 Accord ng DVS 2207-1 Total Cyl nder Sect on 17,28 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout...
  • Page 19 PE 100 PE 100 HDPE100 PN 8 SDR21 Accord ng DVS 2207-1 Total Cyl nder Sect on 17,28 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng...
  • Page 20 PE 100 PE 100 HDPE100 PN 16 SDR11 Accord ng DVS 2207-1 Total Cyl nder Sect on 17,28 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng...
  • Page 21 PE 100 PE 100 HDPE100 PN 32 SDR6 Accord ng DVS 2207-1 Total Cyl nder Sect on 17,28 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng...
  • Page 22 HDPE 80 HDPE80 PN 3,2 SDR41 Accord ng DVS 2207-1 Total Cyl nder Sect on 17,28 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5)
  • Page 23 HDPE 80 HDPE80 PN 6,3 SDR21 Accord ng DVS 2207-1 Total Cyl nder Sect on 17,28 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5)
  • Page 24 HDPE 80 HDPE80 PN 12,5 SDR11 Accord ng DVS 2207-1 Total Cyl nder Sect on 17,28 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5)
  • Page 25 HDPE 80 HDPE80 PN 25 SDR6 Accord ng DVS 2207-1 Total Cyl nder Sect on 17,28 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5)
  • Page 26 PN 2,5 SDR41 Accord ng DVS 2207-11 Total Cyl nder Sect on 17,28 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
  • Page 27 PN 6,3 SDR17,6 Accord ng DVS 2207-11 Total Cyl nder Sect on 17,28 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
  • Page 28 PN 20 SDR6 Accord ng DVS 2207-11 Total Cyl nder Sect on 17,28 cm P pe Wall Force Bead Heat-Up t me Change- Pressure Cool ng-Up Total d ameter (OD) th ckness (s) (Pressure) he ght w thout Over t me (t3) ncreas ng t me (t5) Weld ng...
  • Page 29 PLASTIC PIPES BUTT WELDING MACHINES W800 TECHNICAL INFORMATION W800 TEKNİK BİLGİLER PLASTİK BORU ALIN KAYNAK MAKİNELERİ...
  • Page 30 Explanation PRODUCT W800 MACHINE BODY NAME Name Date Signature Material STEEL Rauf ÖZDEMİR 640 Kg Weight Personal 21.10.2021 Ahmet ŞENTÜRK Controlling 21.10.2021 Rev. YM.0800.02.100 Rev. No Rev. Date Explanation Scale 1:15 PRODUCT CODE PAGE 1 / 1...
  • Page 31 YM.0630.02.503 W630-WS800 PISTON STOPER PIECES YM.0630.02.504 60*55*5,4 SLIDING SEAL PIECES YM.0800.01.000 W800 STEEL FRAME PIECE YM.0800.01.009 W800-W2000 FRAME WELTECH LABEL PIECE YM.0800.02.006 W800 PISTON PIN PIECES YM.0800.02.007 W800 HYDRAULIC METAL TERMINAL PIPE PIECES YM.0800.02.101.0 W800 STEEL LOWER CLAMP NO.1 PIECE YM.0800.02.101.1...
  • Page 32 BİRİM YM.0630.02.503 W630-WS800 BORU BAŞI ADET YM.0630.02.504 60*55*5,4 KAYDIRICI KEÇE ADET YM.0800.01.000 W800 SAC ŞASİ ADET YM.0800.01.009 W800-W2000 ŞASİ WELTECH ETİKETİ ADET YM.0800.02.006 W800 PİSTON SAPLAMASI ADET YM.0800.02.007 W800 HİDROLİK DEVRE BORUSU ADET YM.0800.02.101.0 W800 SAC ALT KELEPÇE NO.1 ADET YM.0800.02.101.1...
  • Page 33 Explanation PRODUCT W800 TRIMMER NAME ALUMINIUM Name Date Signature Material Rauf ÖZDEMİR 184 Kg Weight Personal 20.08.2021 Ahmet ŞENTÜRK Controlling 20.08.2021 Rev. YM.0800.04.000 Rev. No Rev. Date Explanation Scale PRODUCT CODE PAGE 1 / 1...
  • Page 34 YM.0800.04.000 W800 TRIMMER MATERIAL LIST PRODUCT CODE PRODUCT NAME QUANTITY UNIT 1 YM.0500.04.008 W500/W800 TRIMMER KNIFE PIECES 2 YM.0630.04.007 W630/W800 TRIMMER CHAIN TENSIONER PIECE 3 YM.0630.04.009 W630/W800 TRIMMER SAFETY PIN PIECE 4 YM.0800.04.001 W800 TRIMMER MAIN BODY PIECE 5 YM.0800.04.002 W800 TRIMMER GEAR SIDE COVER PIECE 6 YM.0800.04.003...
  • Page 35 YM.0800.04.000 W800 TRAŞLAYICI MALZEME LİSTESİ ÜRÜN KODU ÜRÜN ADI MİKTAR BİRİM 1 YM.0500.04.008 W500/W800 TRAŞLAYICI BIÇAĞI ADET 2 YM.0630.04.007 W630/W800 TRAŞLAYICI ZİNCİR GERDİRMESİ ADET 3 YM.0630.04.009 W630/W800 TRAŞLAYICI EMNİYET PİMİ ADET 4 YM.0800.04.001 W800 TRAŞLAYICI ANA GÖVDE ADET 5 YM.0800.04.002 W800 TRAŞLAYICI DİŞLİ...
  • Page 36 Explanation PRODUCT W800 ÜTÜ-HEATER NAME ALU+PFTA Name Date Signature Material 49 Kg Rauf ÖZDEMİR Weight Personal 18.08.2021 Ahmet ŞENTÜRK Controlling 18.08.2021 Rev. YM.0800.05.000 Rev. No Rev. Date Explanation Scale PRODUCT CODE PAGE 1 / 1...
  • Page 37 YM.0800.05.000 W800 HEATER MATERIAL LIST PRODUCT CODE PRODUCT NAME QUANTITY UNIT M8 GALVANISE NUT YM.110.017 ADET YM.110.003 M8 GALVANISE WASHER ADET YM.102.036 M8*45 HEXAGON SCREW ADET YM.160.05.003 W160-W800 HEATER HEAD RIGHT SIDE ADET YM.160.05.006 W160-W800 HEATER HEAD HOLDER PIPE ADET YM.0160.05.009 W160-W800 HEATER HEAD KLEMENS LOCKER ADET...
  • Page 38 YM.0800.05.000 W800 ÜTÜ MALZEME LİSTESİ SIRA ÜRÜN MİKTAR BİRİM YM.110.017 M8 GALVANİZLİ SOMUN ADET YM.110.003 M8 GALVANİZLİ PUL ADET YM.102.036 M8*45 AKB CİVATA ADET YM.160.05.003 W160-W800 ÜTÜ KAFASI SAĞ SAC ADET YM.160.05.006 W160-W800 ÜTÜ KAFASI TAŞIMA BORUSU ADET YM.0160.05.009 W160-W800 ÜTÜ KAFASI KLEMENS SACI ADET YM.160.05.004 W160-W800 ÜTÜ...
