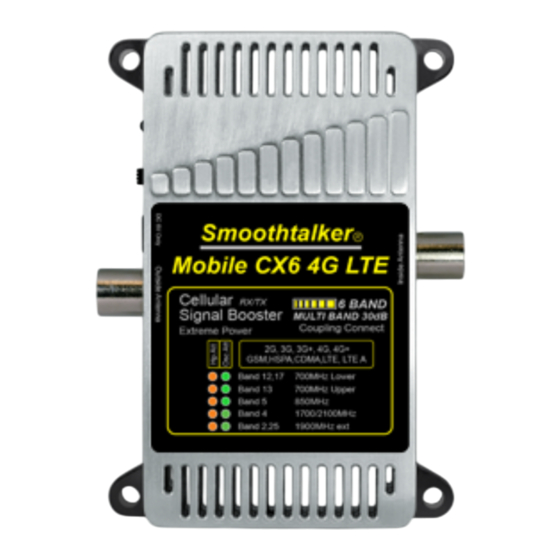

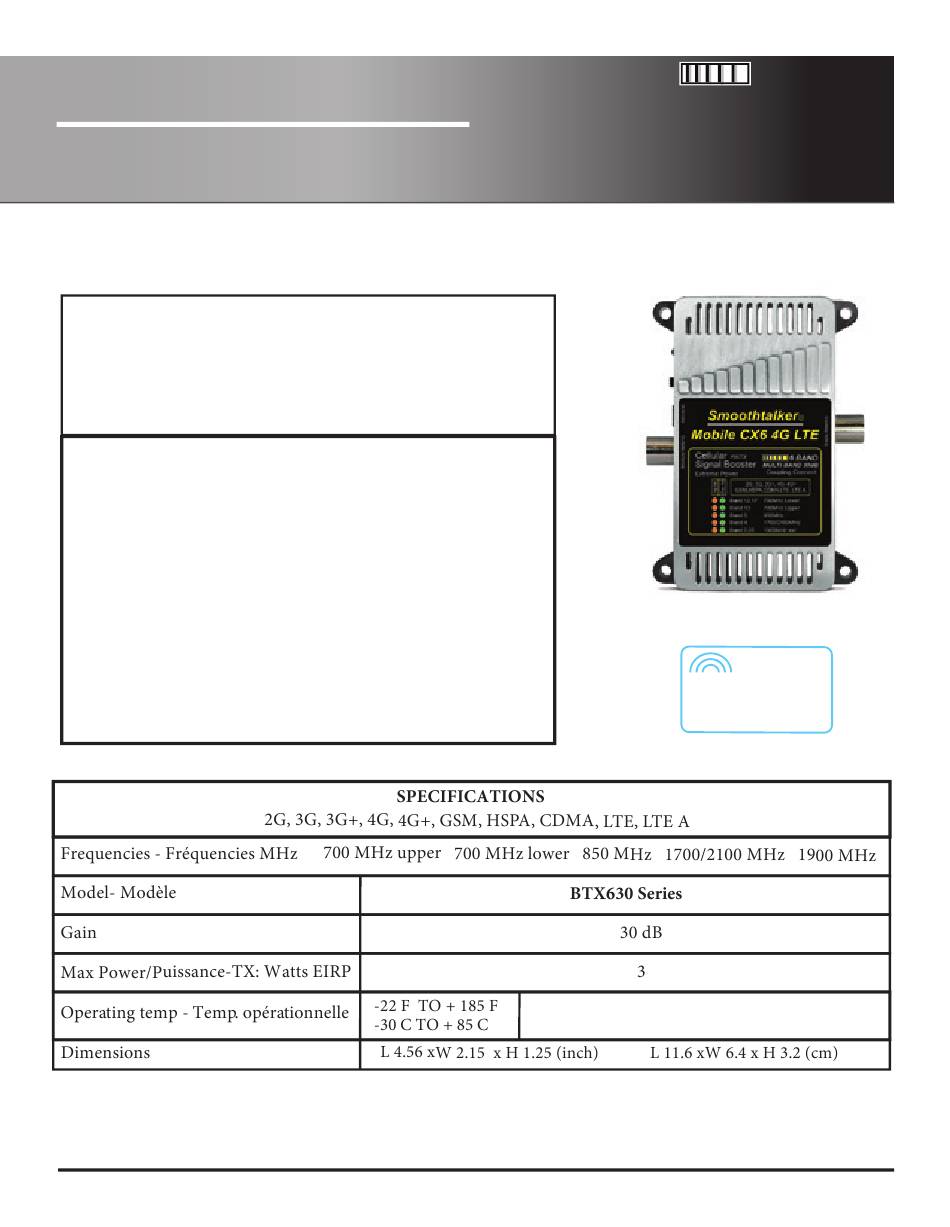

Mobile CX6 4G LTE
Coupling Cradle Connect Cellular Signal Booster Extreme Power
Berceau couplage connecté cellulaire Booster Signal Extrême Puissance
User Manual -
Cellular
RX/TX
Signal Booster
CRADLE TYPE
BERCEAU COUPLAGE
2G, 3G, 3G+, 4G, 4G+
GSM,HSPA,CDMA,LTE, LTE A
Band 12,17
Band 13
Band 5
Band 4
Band 2,25
Manuel de l'utilisateur
30dB 6 BAND
MULTI BAND 30dB
Coupling Connect Extreme Power
Couplage Connect Extrême Puissance
700MHz Lower
700MHz Upper
850MHz
1700/2100MHz
1900MHz ext
Vehicle
Multi Bandes
à 6 BANDES
BTX630
Canada
stealth
POWER SUPPLY
12V DC CLA OR 12V DC
ALIMENTATION
fused or 120V AC/DC
Smoothtalker.com
6 BAND
MULTI BAND
30dB
tech
®
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for SmoothTalker BTX630
Summary of Contents for SmoothTalker BTX630
- Page 1 MULTI BAND Vehicle 30dB Coupling Cradle Connect Cellular Signal Booster Extreme Power Multi Bandes Berceau couplage connecté cellulaire Booster Signal Extrême Puissance à 6 BANDES BTX630 User Manual - Manuel de l’utilisateur Canada Cellular RX/TX 30dB 6 BAND Signal Booster...
- Page 2 It is normal for the booster to be quite warm while the phone is in use state. All parts shown are not included in all kits. Please check your model number for more details at smoothtalker.com REMARQUE: Seule une des antennes extérieures est incluse dans ce kit (véri er le modèle) Tous les kits comprennent les supports nécessaires et les câbles coaxiaux pour le montage.
- Page 3 Installation 1) Connect the outside antenna to the side of the booster marked as “outside antenna” Connect the coupling holder to the side of the booster marked as “inside antenna” 2) Placement: Place the outside antenna in the middle of the vehicle roof. If the vehicle has a sunroof please place the antenna on the roof towards the back window.
-
Page 4: Understanding The Led Indicators
Understanding the LED Indicators RX High Power Attenuation Atténuation de haute puissance de RX Oscillation Attenuation Atténuation de l'oscillation Band Frequency Bande Fréquence Band 12, 17 700MHz Lower Band 13 700MHz Upper Band 5 850MHz Band 4 1700/2100MHz Band 2, 25 1900MHz ext Green LED Vert Orange LED Orange... - Page 5 LED Lights Explanation and Troubleshooting Each ash indicates 3dB of gain reduction also known as gain attenuation. For example: three ashes equals 9dB of attenuation. Green LED indicates loop oscillation status. When ashing it means reduction of gain. To improve you need to spread the distance between the inside and outside antennas.
- Page 6 Comprendre les indicateurs DEL Atténuation de haute puissance de RX Atténuation de l'oscillation Bande Fréquence Bande 12, 17 700MHz bas Bande 13 700MHz haut Bande 5 850MHz Bande 4 1700/2100MHz Bande 2, 25 1900MHz ext DEL Vert DEL Orange Les DELS sur la face de l'ampli cateur indiquent l'état de gain opérationnel. Dans une bande de fréquence donnée il y a un Vert et Orange DEL qui indiquent l'état de gain de la bande.
- Page 7 Qu'est-ce que les clignote DEL signi ent? Chaque ash indique 3dB de réduction de gain aussi connu comme atténuation de gain. Par exemple: trois clignotements égal 9dB d'atténuation. La DEL verte indique l'état de boucle d'oscillation . Lorsqu'il clignote, cela signi e une réduction du gain.
- Page 8 Chaque ash = jusqu'à 3dB de réduction de gain clignotement lent In 2001 SmoothTalker produced the rst digital mobile cellular signal booster in North America with FCC and ICAN approval. We continue to lead with the most powerful and intelligent boosters in the world.
