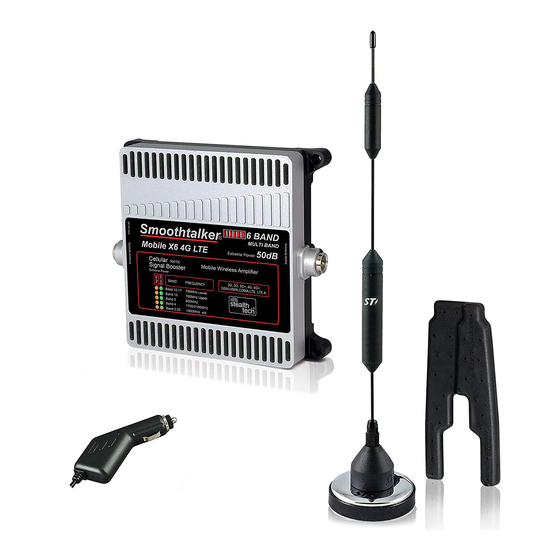

Mobile X6 & Mobile X6 Pro 4G LTE
Wireless Booster Extreme Power
Mid Size (50 dB) & Large Size (53 dB) Vehicle
Assurance véhicule de extrême puissance
Véhicules moyenne (50 dB) - Véhicules grand (53 dB)
User Manual -Manuel de l'utilisateur
For Models: BMX650 & BMX653
Cellular
RX/TX
Signal Booster
Wireless Booster Extreme Power
Assurance véhicule de extrême puissance
2G, 3G, 3G+, 4G, 4G+
GSM,HSPA,CDMA,LTE, LTE A
Band 12,17
Band 13
Band 5
Band 4
Band 2,25
1-877-726-3444
6 BAND
50 & 53dB
MULTI BAND
700MHz Lower
700MHz Upper
850MHz
1700/2100MHz
1900MHz ext
MULTI BAND
50 & 53dB
Multi Bandes
à 6 BANDES
BMCX650-53
Canada
model shown: BMCX650
stealth
POWER SUPPLY
12V DC CLA OR 12V DC
ALIMENTATION
fused or 120V AC/DC
Smoothtalker.com
6 BAND
tech
®
Advertisement
Related Manuals for SmoothTalker BMX650
Summary of Contents for SmoothTalker BMX650
- Page 1 Assurance véhicule de extrême puissance à 6 BANDES Véhicules moyenne (50 dB) - Véhicules grand (53 dB) User Manual -Manuel de l’utilisateur BMCX650-53 Canada For Models: BMX650 & BMX653 Cellular RX/TX 6 BAND 50 & 53dB Signal Booster MULTI BAND Wireless Booster Extreme Power Assurance véhicule de extrême puissance...
- Page 2 Contents -Contenu Inside antenna Cellular Booster Optional outside antenna Optional outside antenna Amplificateur Antenne intérieure Antenne externe en option Antenne externe en option SRP1X SEM2MX SEM11MX SEM14MX Optional Power Types Types d’alimentation en option 120 volt AC/DC 12 volt socket plug type 12 volt install type 120 VAC / DC 12 volts type d’installation...
-
Page 3: Installation
Installation 1) Connect the outside antenna to the side of the booster marked as “outside antenna” Connect the inside antenna to the side of the booster marked as “inside antenna” 2) Placement Place the outside antenna in the middle of the vehicle roof. If the vehicle has a sunroof please place the antenna on the roof towards the back window. -
Page 4: Understanding The Led Indicators
Understanding the LED Indicators RX High Power Attenuation Atténuation de haute puissance de RX Oscillation Attenuation Atténuation de l'oscillation Band Frequency Bande Fréquence Band 12, 17 700MHz Lower Band 13 700MHz Upper Band 5 850MHz Band 4 1700/2100MHz Band 2, 25 1900MHz ext Green LED Vert Orange LED Orange... - Page 5 LED Lights Explanation and Troubleshooting Each ash indicates 3dB of gain reduction also known as gain attenuation. For example: three ashes equals 9dB of attenuation. Green LED indicates loop oscillation status. When ashing it means reduction of gain. To improve you need to spread the distance between the inside and outside antennas.
- Page 6 Comprendre les indicateurs DEL Atténuation de haute puissance de RX Atténuation de l'oscillation Bande Fréquence Bande 12, 17 700MHz bas Bande 13 700MHz haut Bande 5 850MHz Bande 4 1700/2100MHz Bande 2, 25 1900MHz ext DEL Vert DEL Orange Les DELS sur la face de l'ampli cateur indiquent l'état de gain opérationnel. Dans une bande de fréquence donnée il y a un Vert et Orange DEL qui indiquent l'état de gain de la bande.
- Page 7 Qu'est-ce que les clignote DEL signi ent? Chaque ash indique 3dB de réduction de gain aussi connu comme atténuation de gain. Par exemple: trois clignotements égal 9dB d'atténuation. La DEL verte indique l'état de boucle d'oscillation . Lorsqu'il clignote, cela signi e une réduction du gain.
- Page 8 Chaque ash = jusqu'à 3dB de réduction de gain clignotement lent In 2001 SmoothTalker produced the rst digital mobile cellular signal booster in North America with FCC and ICAN approval. We continue to lead with the most powerful and intelligent boosters in the world.
