SmoothTalker BTUX615 Series Quick Start Manual

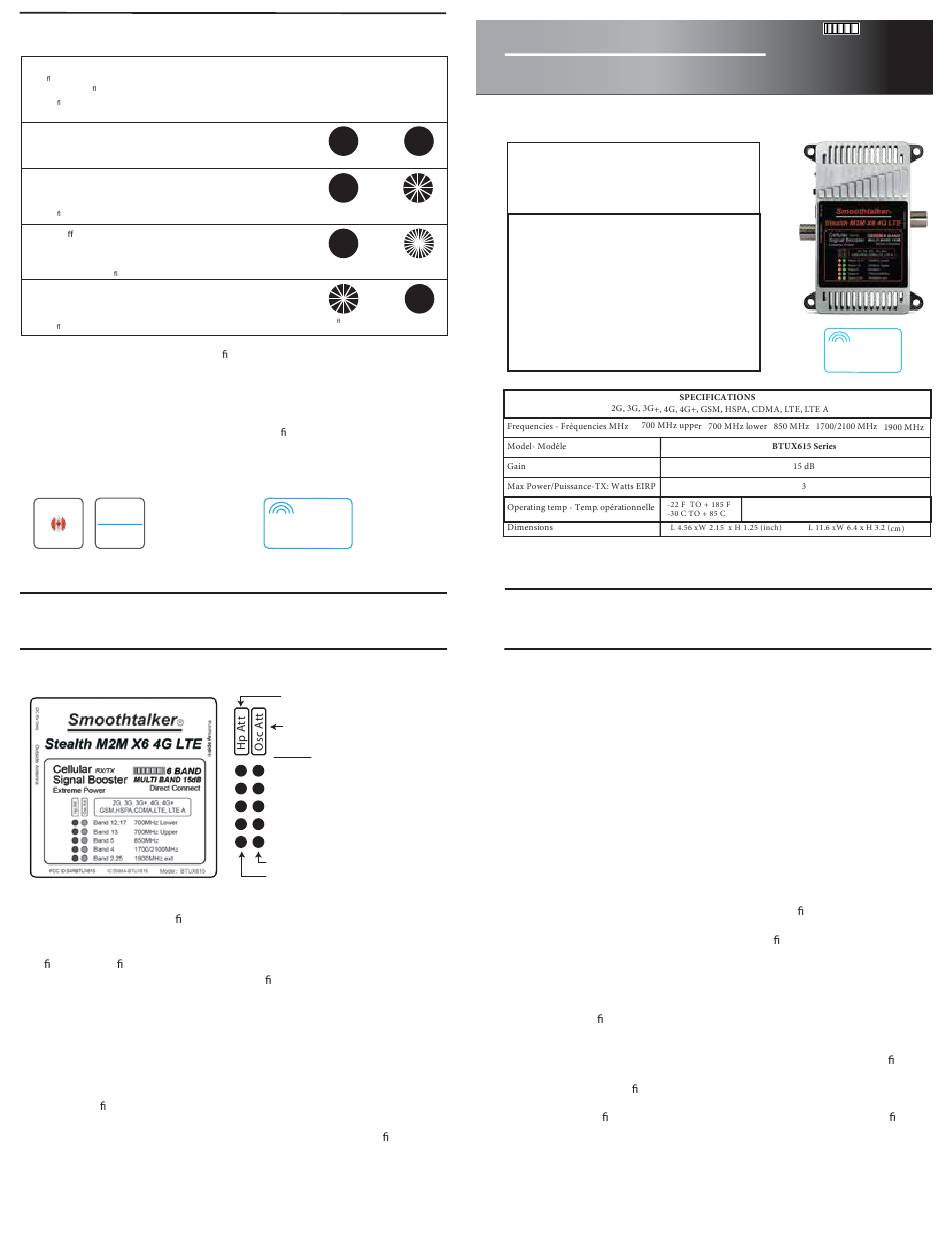

LED Lights Indicate Gain Status
Lumières DEL indiquent l'état de gain
Attenuation - Atténuation (Att)
Each ash indicates up to 3dB of gain reduction also known as gain attenuation.
For example: three ashes equals 9dB of attenuation.
Chaque ash indique jusqu'à 3dB de réduction de gain aussi connu comme
atténuation de gain. Par exemple: trois clignotements égal 9dB d'atténuation.
Orange Solid ON = Full Gain & Green Solid ON = Full Gain
No Flashing = Full Gain
Orange Allumé Solide = Plein Gain & Vert Allumé Solide = Plein Gain
Non clignotant = gain plein
Orange Solid ON & Green Slow Flashing = Oscillation Att
Each Flash = up to 3dB gain reduction
Orange Allumé Solide & Vert Clignotement Lent = Oscillation Att
Chaque ash = jusqu'à 3dB de réduction de gain
Orange O & Green Fast Flashing = Oscillation Shutdown
Fast Flashing = booster shutdown (please troubleshoot)
Orange Éteinte & Vert Clignotement Rapide = Désactivée de l'Oscillation
Clignotant rapide = ampli cateur fermé (s'il vous plaît dépanner)
Orange Slow Flashing & Green Solid ON = RX High Power Att
Each Flash = up to 3dB gain reduction
Orange Clignotement Lent & Vert Allumé Solide = RX Haute Puissance Att
Chaque ash = jusqu'à 3dB de réduction de gain
In 2001 SmoothTalker produced the rst digital mobile cellular signal booster
in North America with FCC and ICAN approval. We continue to lead with the
most powerful and intelligent boosters in the world.
Our dynamic adaptive proprietary algorithms make them very network friendly.
We call it STEALTH TECH technology.
En 2001, SmoothTalker produit le premier ampli cateur de signal cellulaire
mobile numérique en Amérique du Nord avec l'approbation de FCC et ICAN.
Nous continuons à mener avec les amplis les plus puissants et intelligents dans
le monde. Nos algorithmes propriétaires adaptatifs dynamiques rendent très
réseau amical. Nous appelons cela la technologie STEALTH TECH.
Made in
Industry
Canada
Canada
Approved
Approuvé par
Fabriqué au
Industrie
Canada Canada
1-877-726-3444
Comprendre les indicateurs DEL
Les DELS sur la face de l'ampli cateur indiquent l'état de gain opérationnel.
Dans une bande de fréquence donnée il y a un Vert et Orange DEL qui indiquent
l'état de gain de la bande. Lorsque ces deux DELS sont " ALLUMÉ SOLIDE ", cela
signi e que l'ampli cateur fonctionne normalement et avec plein gain
( Sans atténuation ) dans cette bande. Si l'ampli cateur a réduit son gain, l'un ou
les deux DELS indiquera en clignotant. (Selon le graphique sur la
couverture arrière)
Toute réduction du gain sera due soit :
A) De haut niveau de signal à l'extérieur (à proximité de la tour)
B ) Boucle d'oscillation due à l' antenne à l'intérieur (soit sur le support ou
l'antenne Patch) et les antennes extérieures sont situées trop rapprochées.
Lorsque l'ampli cateur est désactivé , il sera indiquée comme suit: Lorsque les
antennes de l'intérieur et à l'extérieur sont extrêmement rapprochées la DEL verte
clignotera rapidement et le DEL orange s'éteint indiquant que l'ampli cateur est
éteint en raison de la boucle d'oscillation .
5
ORANGE LED GREEN LED
High Power Oscillation
haute puissance
ON/ ON/
Allumé Allumé
Solid On-Allumé Solide Solid On-Allumé Solide
ON/
Allumé
Slow Flashing
Solid On-Allumé Solide
Clignotement Lent
OFF/
Éteinte
Fast Flashing
Clignotement Rapide
ON/
Allumé
slow ashing Solid On-Allumé Solide
clignotement lent
stealth
Automatic power
control protects the
tech
®
Cellular Network
Smoothtalker.com
Atténuation de haute
puissance de RX
Atténuation de l'oscillation
Bande Fréquence
Bande 12, 17 700MHz bas
Bande 13 700MHz haut
Bande 5 850MHz
Bande 4 1700/2100MHz
Bande 2, 25 1900MHz ext
DEL Vert
DEL Orange

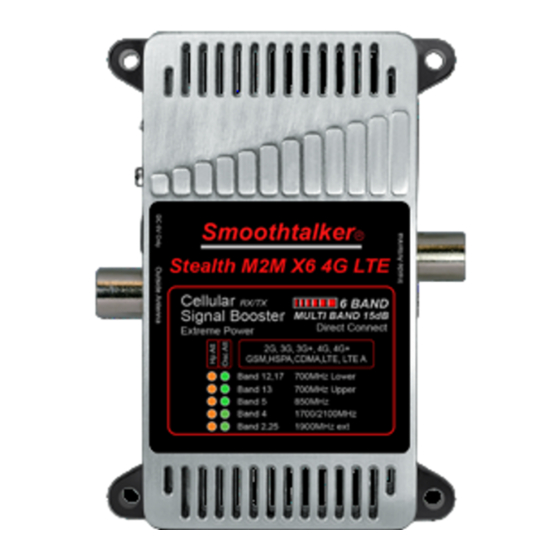

STEALTH M2M X6 4G LTE
Direct Connect Cellular Machine to Machine Signal Booster
Extreme Power
Connexion directe Booster de Signal cellulaire de Machine à Machine
Extrême Puissance
User Manual - Manuel de l'utilisateur
Cellular
RX/TX
15dB 6 BAND
Signal Booster
MULTI BAND 15dB
Machine to Machine
DIRECT CONNECT
CONNEXION DIRECTE
2G, 3G, 3G+, 4G, 4G+
GSM,HSPA,CDMA,LTE, LTE A
Band 12,17 700MHz Lower
Band 13 700MHz Upper
Band 5 850MHz
Band 4 1700/2100MHz
Band 2,25 1900MHz ext
Installation
1) This Direct Connect M2M Booster is designed to be placed between the cellular
device and it's outside antenna. Make all connections as in Fig. 1.
2) Placement: Place the outside antenna in the middle of the vehicle roof.
If the vehicle has a sunroof please place the antenna on the roof towards the back
window. Place the coupling holder in desired location. Connect the booster as
shown in Fig. 1 & 2 on Pg.1 or Fig. 3 on Pg. 4.
Important: Use only the power supply included with the booster. Connecting any
other power supply at any time will result in damage to the booster and will void
the warranty. Do not turn on the power switch until ALL cables have been
screwed or plugged into the booster or you can cause damage to the booster.
Installation:
1) Connectez l' antenne extérieure sur le côté de l'ampli cateur
marqué comme " outside antenna "
Connectez l' antenne à l'intérieur du côté de l'ampli cateur marqué comme
" inside antenna " .(Fig.1)
2 ) Placement: Placez l'antenne à l'extérieur dans le milieu du toit du véhicule.
Si le véhicule est équipé d' un toit ouvrant s'il vous plaît placer l'antenne sur le toit
vers la fenêtre arrière . Placez le support de couplage à l'endroit désiré.
Connecter l'ampli cateur comme comme indiqué dans Fig.2 selon
explantion sur Pg. 1.
Important: Utilisez uniquement le bloc d'alimentation fourni avec l'ampli cateur.
La connexion de tout autre source d'alimentation à tout moment se traduira par
des dommages à l'ampli cateur et annulera la garantie. Ne pas allumer
l'interrupteur d'alimentation jusqu'à ce que tous les câbles ont été vissées ou
branché sur l'ampli cateur ou vous pouvez causer des dommages à l'ampli cateur.
6 BAND
MULTI BAND
15dB
Multi Bandes
à 6 BANDES
BTUX615
Canada
stealth
tech
®
POWER SUPPLY 12V DC CLA OR 12V DC
ALIMENTATION fused or 120V AC/DC
Smoothtalker.com
2
