24506 Adapterbolzen
für Penn Elcom Universal Hochständer-Hülse
BESTIMMUNGSMÄSSGER GEBRAUCH
- Teleskopierbare K&M Distanzrohre mit M20-Gewinde* verfügen über ein
- ø 42 mm-Grundrohr *(21337, 21339, 21340, 21364, 21367, 21368,26736)
- Der 24506 reduziert das Grundrohr auf ø 35 mm unter Beibehalt des M20-Gewindes
- Dadurch ist jedes der o.g. K&M-Distanzrohre kompatibel zur 80 mm tiefen
- Penn Elcom Universal Hochständer-Hülse
MERKMALE & FÄHIGKEITEN
- Unverwüstliches Drehteil aus Stahl-Vollmaterial, galvanisch verzinkt
- mit Bohrungen zur Verwendung von Schlüsseln für hochfeste Montage
- Dimensionen exakt auf Penn Elcom-Hülse abgestimmt
- Daten: ø 42 > ø 35 x 48 mm, M20 x 15 mm, Gewicht: 0,32 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte
lesen und beachten Sie sorgfältig diese Anleitung. Sie informierte Sie
über alle wichtigen Schritte die für einen sicheren Aufbau und Betrieb
erforderlich sind. Wir empfehlen, sie auch für den späteren Gebrauch
aufzubewahren.
SICHERHEITSHINWEISE
- Unterziehen Sie den 24506 Adapterbolzen vor Benutzung einer Sicht-
- und Funktionsprüfung. BEACHTE insbesondere:
- - Kratzer, Schrammen und Deformierungen können dazu führen,
- - dass der Bolzen nicht mehr vollständig in die Penn Elcom-Hülse
- - eintauchen und verschraubt werden kann. Bitte vorab testen.
- Vor der Installation auch prüfen, ob alle anderen beteiligten Produkte
- (Distanzrohr, Penn Elcom-Hülse, ggf. Traglast) funktionstüchtig sind.
- - Beschädigte Teile dürfen nicht mehr zum Einsatz kommen.
- - Beachten Sie auch die SICHERHEITSHINWEISE dieser Produkte.
- Der 24506 Adapterbolzen muss mit dem Distanzrohr und dem Subwoofer
- spielfrei verschraubt sein; ggf. Stange/Schlüssel benutzen.
- Verwendung nur im Innenbereich.
- Traglast stets:
- NACH der Montage (Kapitel 3) aufbringen bzw.
- VOR der Demontage (Kapitel 4) abheben.
GEBRAUCHSANLEITUNG

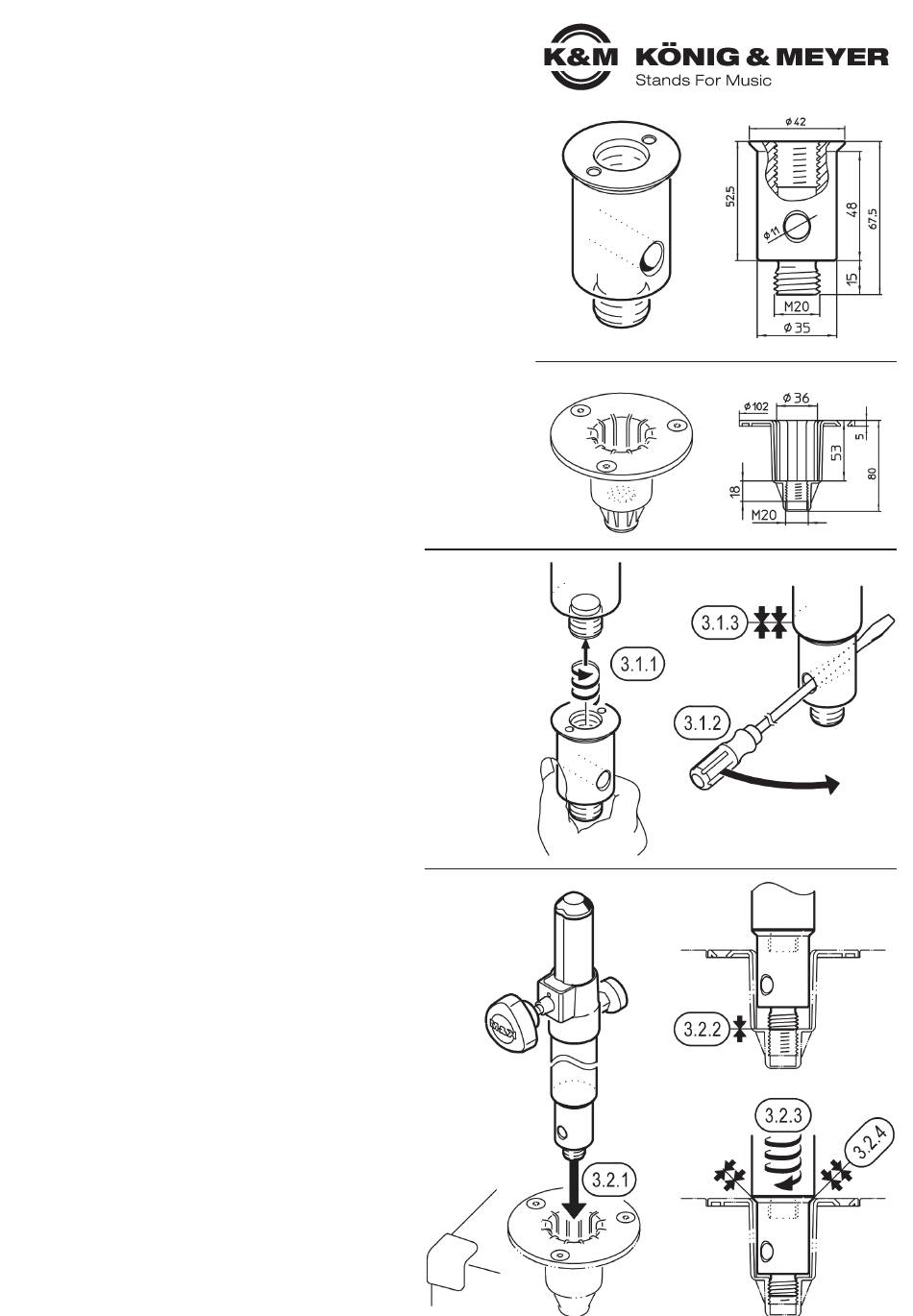

1. ABMESSUNGEN
2. VORBEREITUNG
2.1 Sichtprüfung vornehmen, ob der Adapterbolzen, soweit erkennbar,
2.1 in Ordnung ist.
2.2 Es ist sofort fertig zum Gebrauch.
2.3 Sicherstellen, dass der Subwoofer über eine die erforderliche
2.3 Penn Elcom Universal Hochständer-Hülse (80 mm tief) verfügt.
2.3 Diese muss fest und spielfrei mit dem Subwoofer verbunden sein.
3. MONTAGE
3.1 VERBINDE 24506 ADAPTERBOLZEN mit dem DISTANZROHR
3.1.1 24506 Adapterbolzen am Gewindezapfen des Distanzrohres
3.1.1 ansetzen und mit Handkraft bis zum Anschlag aufschrauben.
3.1.2 Anschließend eine Stange (z.B. Schraubenzieher) durch die
3.1.2 Querbohrung am Schaft stecken und mit Kraft nochmals anziehen.
3.1.3 Dadurch werden die Gewinde des 24506 Adapterbolzens und des
3.1.3 Distanzrohres fest miteinander verspannt und verbleiben das
3.1.3 im Normalfall (siehe 4.2.1) auch bei der Demontage.
3.2 VERBINDE 24506 ADAPTERBOLZEN + ROHR mit der
3.2 PENN ELCOM-HÜLSE
3.2.1 24506 Adapterbolzen (am Distanzrohr) langsam und in senkrechter
3.2.1 Lage in die Penn Elcom-Hülse eintauchen...
3.2.2 ...und den Gewindebolzen sanft aufsitzen lassen.
3.2.3 Distanzrohr nun mit Handkraft eindrehen...
3.2.4 ...bis zum festen Anschlag oben an der Penn Elcom-Hülse.
24506 Adapterbolzen
1. ABMESSUNGEN
Penn Elcom Universal Hochständer-Hülse
3. MONTAGE
Grundrohr
ø 42 mm
3.1 VERBINDE
3.1 ADAPTERBOLZEN
3.1 mit dem
3.1 DISTANZROHR
3.2 VERBINDE
3.2 ADAPTERBOLZEN
3.2 mit PENN ELCOM-
3.2 HÜLSE
Grundrohr
ø 42 mm
Adapter-
21337
Distanz-
rohr
Adapter-
bolzen
Penn Elcom-
Hülse
Grundrohr
ø 42 mm
bolzen
Penn Elcom-
Hülse
