FRANÇAIS
Séparateur 2 voies alimenté par boucle de sortie, à un ou deux canaux
1 Consignes de sécurité
Les documents actuels peuvent être téléchargés à l'adresse phoenixcontact.com.
1.1 Instructions d'installation
• L'appareil avec EPL Gc (ATEX catégorie 3) est conçu pour être installé dans une atmosphère explosible de
zone 2. Il répond aux exigences des normes suivantes. Pour plus de détails, se reporter à la déclaration de
conformité UE jointe et également disponible sur notre site Web dans sa version la plus récente :
IEC/EN 60079-0, IEC/EN 60079-7
GB 3836.8, GB 3836.1
• Les interventions d'installation, d'utilisation et de maintenance sont réservées aux spécialistes qualifiés
Electrotechnique. Respecter les instructions d'installation mentionnées. Lors de la mise en place et de l'uti-
lisation, respecter les dispositions et normes de sécurité en vigueur, les normes de sécurité nationales et
les règles générales relatives à la technique. Les caractéristiques techniques de sécurité se trouvent dans
ce document et dans les certificats (et autres homologations, le cas échéant).
• Des tensions dangereuses peuvent être présentes sur les éléments de commande pendant le fonctionne-
ment des appareils. Le paramétrage, le raccordement de câbles ou l'ouverture du couvercle de module ne
sont donc autorisés qu'avec une installation hors tension, dans la mesure où il ne s'agit uniquement de cir-
cuits électriques de type SELV- ou PELV-.
• L'ouverture ou la transformation de l'appareil ne sont pas admissibles. Ne procédez à aucune réparation sur
l'appareil, mais remplacez-le par un appareil équivalent. Seul le fabricant est autorisé à effectuer des répa-
rations sur l'appareil. Le fabricant n'est pas responsable des dommages résultant d'infractions à cette règle.
• L'indice de protection IP20 (CEI/EN 60529) de l'appareil correspond à un environnement propre et sec. Ne
jamais soumettre l'appareil à des sollicitations mécaniques et/ou thermiques dépassant les limites indi-
quées.
• L'appareil n'est pas conçu pour être utilisé dans des atmosphères dangereuses (poussière).
• L'appareil est conforme répond aux règlements relatifs aux parasites (CEM) destinés au domaine industriel
(catégorie de protection A). L'utilisation dans une zone d'habitation peut créer des parasites.
• Si l'appareil n'est pas utilisé conformément à la documentation, ceci peut entraver la protection prévue.
• Monter l'appareil dans un boîtier adapté à indice de protection approprié selon CEI/EN 60529 pour le pro-
téger de tout dommage mécanique et électrique.
• Prévoir, à proximité de l'appareil, un commutateur/disjoncteur caractérisé comme étant le dispositif de dé-
connexion de cet appareil.
• Prévoir un dispositif de protection contre les surintensités (I ≤ 4 A) dans l'installation.
• Grâce à son boîtier, l'appareil dispose d'une isolation de base vis-à-vis des appareils adjacents pour
300 V . Il convient de prendre ce point en compte lors de l'installation de plusieurs appareils côte à côte et,
eff
le cas échéant, d'installer une isolation supplémentaire.
• Les tensions appliquées à l'entrée, à la sortie et à l'alimentation sont des très basses tensions. Selon l'ap-
plication, il peut arriver qu'une tension dangereuse (> 30 V) existe contre la terre. Dans ce cas, une isolation
galvanique sûre avec les autres raccordements existe.
• L'appareil doit être mis hors service s'il est endommagé, soumis à une contrainte ou stocké de manière in-
correcte, ou bien s'il présente des dysfonctionnements.
• Indication UL: Utiliser des câbles en cuivre homologués d'au moins 75 °C.
1.2 Installation en zone 2
• Respecter les conditions définies pour une utilisation en atmosphère explosible. Lors de l'installation, utili-
ser un boîtier adapté et homologué, d'indice de protection minimum IP54, conformément à CEI/EN 60529,
et veiller à assurer une protection anti-UV suffisante ou répondant aux exigences d'un autre indice de pro-
tection conformément à CEI/EN 60079-0, section 1.
• Seuls les appareils destinés à être utilisés dans la zone Ex 2 et conçus pour être utilisés conformément aux
conditions présentes du lieu d'utilisation peuvent être raccordés à des circuits de la zone 2.
• L'encliquetage, le désencliquetage sur le connecteur sur profilé et la connexion et la déconnexion de câbles
en atmosphère explosible sont uniquement autorisés hors tension.
• L'appareil doit être mis hors service et retiré immédiatement de la zone Ex s'il est endommagé ou s'il a été
soumis à des charges ou stocké de façon non conforme, ou s'il présente un dysfonctionnement.
• L'utilisation de l'appareil dans les environnements explosibles de zone 2 est autorisée uniquement lorsque
les connecteurs sont enfichés à fond.
• La plage de température ambiante indiquée, -40 °C ≤ T ≤ +70 °C, concerne la température régnant à
amb
l'intérieur du boîtier.
1.3 Remarques UL
INDUSTRIAL CONTROL EQUIPMENT FOR HAZARDOUS LOCATIONS 45FP
1 Convient uniquement aux utilisations en atmosphères explosibles de classe I, Division 2, groupes A, B,
C et D, ou en atmosphères non explosibles.
2 AVERTISSEMENT - RISQUE D'EXPLOSION : Ne déconnecter l'appareil que s'il est hors tension ou si
l'atmosphère est considérée comme non explosible.
3 Cet appareil est un appareil ouvert (appareil open-type) qui doit être installé dans un boîtier adapté à l'en-
vironnement concerné et accessible uniquement à l'aide d'un outil.
4 Faire appel à la communication NFC et Bluetooth uniquement si la zone concernée n'est pas considérée
comme zone explosible.
2 Brève description
Le séparateur 2 voies à un ou deux canaux alimenté par boucle de sortie, à connectique enfichable, est utilisé
pour réaliser l'isolation galvanique et le filtrage de signaux analogiques.
L'appareil peut être utilisé avec un module de saisie analogique actif.
L'alimentation du module et des capteurs raccordés est assurée par la boucle de courant de l'automate. Au-
cune alimentation supplémentaire n'est requise.
Signal d'entrée = signal de sortie : 0(4) mA ... 20 mA
Cet appareil permet la communication NFC.
A l'aide de l'application pour Smartphone MINI Analog Pro vous pouvez accéder à de nombreuses infor-
mations de module via l'interface NFC de votre Smartphone.
L'application MINI Analog Pro pour Smartphone est disponible gratuitement. ()
3 Eléments de commande et voyants ( - )
1 Capot avec possibilité de repérage
2 Entrée de courant
3 Bobine NFC
4 Pied encliquetable universel pour profilés EN
5 Broche filetée
6 Sortie de courant
7 Douille de mesure de courant
4 Installation
IMPORTANT : décharge électrostatique
Prendre les mesures de protection appropriées contre les décharges électrostatiques.
L'affectation des bornes de raccordement est illustrée dans le schéma de connexion. ( - )
L'appareil s'encliquette sur tous les profilés 35 mm selon EN 60715. ()
Un connecteur sur profilé ME 6,2 TBUS-2 (réf. : 2869728) sert à alimenter les appareils actifs. Le fonctionne-
ment de cet appareil passif ne requiert pas l'emploi d'un connecteur sur profilé.
Cet appareil peut cependant être encliqueté sur un connecteur sur profilé ; il n'en découle aucune liaison
conductrice. Ainsi, il n'est pas nécessaire d'isoler une éventuelle liaison des éléments de connecteur sur pro-
filé.
4.1 Connecteur FASTCON Pro
L'appareil dispose de bornes de raccordement enfichables à bloc de jonction sectionnable à couteau, au choix
en connectique Push-in ou en connectique à vis.
Le connecteur FASTCON Pro s'enfiche et se retire directement, sans l'aide d'outil. A l'aide de la broche filetée
intégrée, il est facile de séparer le connecteur du module ou l'amener en position de sectionnement même s'il
est juxtaposé. Utiliser pour ce faire un tournevis de largeur appropriée, par ex. SZF 1-0,6X3,5 (référence :
1204517).
Lors de l'enfichage des connecteurs FASTCON Pro, la broche filetée est entraînée elle aussi automatique-
ment. Il n'est pas utile de bloquer la broche filetée de manière explicite.
Un détrompage quadruple évite tout enfichage incorrect sur le module.
ENGLISH
Output loop powered 2-way repeater power supply, single and dual chan-
nel
1 Safety notes
You can download the latest documents from phoenixcontact.com.
1.1 Installation notes
• The EPL Gc (ATEX category 3) device is designed for installation in zone 2 potentially explosive areas. It
satisfies the requirements of the following standards. Comprehensive details are to be found in the EU Dec-
laration of Conformity which is enclosed and also available on our website in the latest version:
IEC/EN 60079-0, IEC/EN 60079-7
GB 3836.8, GB 3836.1
• Installation, operation, and maintenance may only be carried out by qualified electricians. Follow the instal-
lation instructions as described. When installing and operating the device, the applicable regulations and
safety directives (including national safety directives), as well as general regulations applicable to the tech-
nology, must be observed. The safety data can be found in this document and in the certificates (and further
approvals, where applicable).
• While the devices are in operation, contact-dangerous voltages may be present on the control elements.
For this reason parameterization, conductor connection, and opening of the module lid are allowed only
when devices are in a de-energized state unless the connected circuits are exclusively SELV or PELV cir-
cuits.
• The device must not be opened or modified. Do not repair the device yourself, replace it with an equivalent
device. Repairs may only be carried out by the manufacturer. The manufacturer is not liable for damage re-
sulting from violation.
• The IP20 degree of protection (IEC/EN 60529) specifies that the device is intended for use in a clean and
dry environment. Do not subject the device to mechanical and/or thermal stress that exceeds the specified
limits.
• The device is not designed for use in atmospheres with a danger of dust explosions.
• The device complies with the EMC regulations for industrial areas (EMC class A). When using the device in
residential areas, it may cause radio interference.
• If the device is not used as described in the documentation, the intended protection can be negatively af-
fected.
• To protect the device against mechanical or electrical damage, install it in suitable housing with an appro-
priate degree of protection according to IEC/EN 60529.
• Provide a switch/circuit breaker close to the device, which is labeled as the disconnecting device for this de-
vice.
• Provide for a overcurrent protection device (I ≤ 4 A) in the installation.
• The housing of the device provides basic insulation against the neighboring devices for 300 V
devices are installed next to each other, this must be taken into account, and additional insulation must be
installed if necessary.
• The voltages present at the input, output and supply are extra-low voltages (ELV). Depending on the appli-
cation, dangerous voltage (> 30 V) against ground could occur. For this event, safe electrical isolation from
the other connections has been implemented.
• The device must be stopped if it is damaged, has been subjected to an impermissible load, stored incorrect-
ly, or if it malfunctions.
• UL requirement: Use copper cables approved for at least 75 °C.
1.2 Installation in Zone 2
• Observe the specified conditions for use in potentially explosive areas. Install the device in a suitable ap-
proved housing with at least IP54 protection that meets the requirements of IEC/EN 60529 and ensure suf-
ficient UV protection or another type of recognized protection type in accordance with IEC/EN 60079-0,
Section 1.
• Only devices which are designed for operation in Ex zone 2 and are suitable for the conditions at the instal-
lation location may be connected to the circuits in the Ex zone.
• In potentially explosive areas, terminals may only be snapped onto or off the DIN rail connector and wires
may only be connected or disconnected when the power is switched off.
• The device must be stopped and immediately removed from the Ex area if it is damaged, was subject to an
impermissible load, stored incorrectly or if it malfunctions.
• In Ex zone 2, the device may only be operated when all connectors are fully plugged in.
• The specified ambient temperature range of -40°C ≤ T ≤ +70°C refers to the temperature inside the
amb
housing.
1.3 UL notes
INDUSTRIAL CONTROL EQUIPMENT FOR HAZARDOUS LOCATIONS 45FP
1 Suitable for use in class 1, division 2, groups A, B, C and D hazardous locations, or nonhazardous loca-
tions only.
2 WARNING - EXPLOSION HAZARD: Do not disconnect equipment unless power has been removed or
the area is known to be non-hazardous.
3 This device is open-type and is required to be installed in an enclosure suitable for the environment and
can only be accessed with the use of a tool or key.
4 NFC communication and Bluetooth communication must not be used unless the area is known to be non-
hazardous.
2 Short description

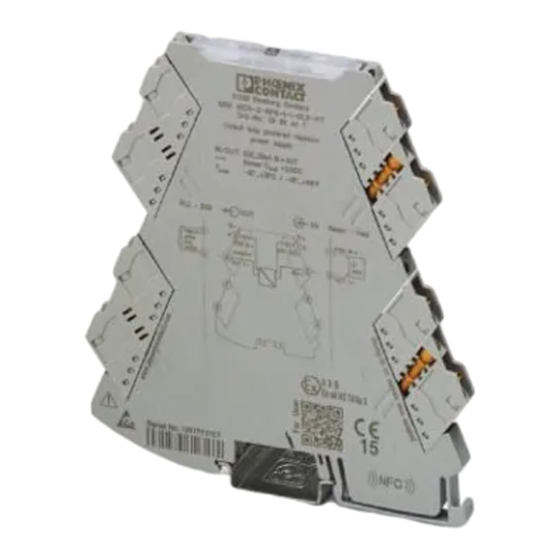

The single or dual-channel output loop powered 2-way repeater power supply with plug-in connection technol-
ogy is used for the electrical isolation and filtering of analog signals.
The device allows operation on an active analog input module.
The module and the connected sensors are powered via the current loop of the controller. As a result, no addi-
tional power supply is required.
Input signal = output signal: 0(4) mA ... 20 mA
This device offers the option of NFC communication.
You can use the MINI Analog Pro Smartphone app to call-up comprehensive module information via the
NFC interface of your Smartphone.
The MINI Analog Pro Smartphone app is available to you free. ()

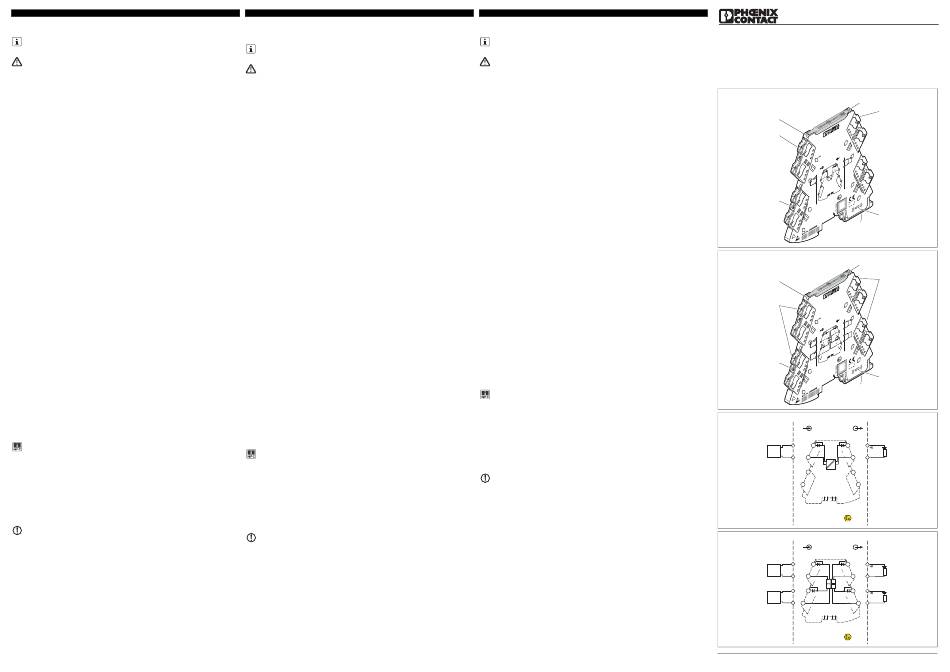

3 Operating and indicating elements ( - )
1 Cover with labeling option
2 Current input
3 NFC coil
4 Universal snap-on foot for EN DIN rails
5 Spindle screw
6 Current output
7 Current measuring socket
4 Installation
NOTE: Electrostatic discharge
Take protective measures against electrostatic discharge.
The assignment of the connection terminal blocks is shown in the block diagram. ( - )
The device can be snapped onto all 35 mm DIN rails according to EN 60715. ()
An ME 6,2 TBUS-2 DIN rail connector (Order No. 2869728) is used to supply active devices. A DIN rail con-
nector is not required to operate this passive device.
This device can be snapped onto a DIN rail connector - an electrically conductive connection is not established.
This means that you do not need to disconnect an existing DIN rail connector element connection.
4.1 FASTCON Pro plugs
The device has pluggable connection terminals with an integrated test disconnect terminal block, with either
push-in or screw-in connection technology.
You can plug or screw the FASTCON Pro plugs onto the device directly without tools. You can use the inte-
grated spindle screw to easily remove the plugs from the module or set the isolating position, even when the
plugs are connected. For this purpose, use a screwdriver of sufficient width, e.g. SZF 1-0.6x3.5 (order number:
1204517).
The spindle screw will turn by itself when the FASTCON Pro plugs are connected. There is no need for you to
fix the spindle screw in place as well.
4-way coding prevents incorrect insertion into the module.
DEUTSCH
Ausgangsschleifengespeister 2-Wege-Speisetrenner, ein- und zweikanalig
1 Sicherheitshinweise
Aktuelle Dokumente können Sie unter der Adresse phoenixcontact.com herunterladen.
1.1 Errichtungshinweise
• Das Gerät mit einem EPL Gc (ATEX Kategorie 3) ist zur Installation im explosionsgefährdeten Bereich der
Zone 2 geeignet. Es erfüllt die Anforderungen der folgenden Normen. Genaue Angaben sind der EU-Kon-
formitätserklärung zu entnehmen, die beiliegt und auf unserer Webseite in der aktuellsten Version zu finden
ist:
IEC/EN 60079-0, IEC/EN 60079-7
GB 3836.8, GB 3836.1
• Die Installation, Bedienung und Wartung ist von elektrotechnisch qualifiziertem Fachpersonal durchzufüh-
ren. Befolgen Sie die beschriebenen Installationsanweisungen. Halten Sie die für das Errichten und Betrei-
ben geltenden Bestimmungen und Sicherheitsvorschriften (auch nationale Sicherheitsvorschriften) sowie
die allgemeinen Regeln der Technik ein. Die sicherheitstechnischen Daten sind diesem Dokument und den
Zertifikaten (ggf. weitere Approbationen) zu entnehmen.
• Im Betrieb der Geräte können berührgefährliche Spannungen an den Bedienelementen anliegen. Eine Pa-
rametrierung, das Anschließen von Leitungen oder das Öffnen des Moduldeckels ist deshalb nur im span-
nungslosen Zustand erlaubt, sofern es sich bei den angeschlossenen Stromkreisen nicht ausschließlich um
SELV- oder PELV-Stromkreise handelt.
• Öffnen oder Verändern des Geräts ist nicht zulässig. Reparieren Sie das Gerät nicht selbst, sondern erset-
zen Sie es durch ein gleichwertiges Gerät. Reparaturen dürfen nur vom Hersteller vorgenommen werden.
Der Hersteller haftet nicht für Schäden aus Zuwiderhandlung.
• Die Schutzart IP20 (IEC/EN 60529) des Geräts ist für eine saubere und trockene Umgebung vorgesehen.
Setzen Sie das Gerät keiner mechanischen und/oder thermischen Beanspruchung aus, die die beschriebe-
nen Grenzen überschreitet.
• Das Gerät ist nicht für den Einsatz in staubexplosionsgefährdeten Atmosphären ausgelegt.
• Das Gerät erfüllt die Funkschutzbestimmungen (EMV) für den industriellen Bereich (Funkschutzklasse A).
Beim Einsatz im Wohnbereich kann es Funkstörungen verursachen.
• Wenn das Gerät nicht entsprechend der Dokumentation benutzt wird, kann der vorgesehene Schutz beein-
trächtigt sein.
• Bauen Sie das Gerät zum Schutz gegen mechanische oder elektrische Beschädigungen in ein entspre-
chendes Gehäuse mit einer geeigneten Schutzart nach IEC/EN 60529 ein.
• Sehen Sie in der Nähe des Gerätes einen Schalter/Leistungsschalter vor, der als Trennvorrichtung für die-
ses Gerät gekennzeichnet ist.
• Sehen Sie eine Überstromschutzeinrichtung (I ≤ 4 A) in der Installation vor.
• Das Gerät besitzt durch sein Gehäuse eine Basisisolierung zu benachbarten Geräten für 300 V
. If several
eff
Sie dieses bei der Installation mehrerer Geräte nebeneinander und installieren Sie ggf. eine zusätzliche Iso-
lation.
• Die an Eingang, Ausgang und Versorgung anliegenden Spannungen sind Extra-Low-Voltage (ELV)-Span-
nungen. Es kann je nach Anwendung vorkommen, dass eine gefährliche Spannung (> 30 V) gegen Erde
anliegt. Für diesen Fall ist eine sichere galvanische Trennung zu den anderen Anschlüssen vorhanden.
• Das Gerät ist außer Betrieb zu nehmen, wenn es beschädigt ist, unsachgemäß belastet oder gelagert wur-
de bzw. Fehlfunktionen aufweist.
• UL-Anforderung: Verwenden Sie für mindestens 75 °C zugelassene Kupferleitungen.
1.2 Installation in der Zone 2
• Halten Sie die festgelegten Bedingungen für den Einsatz in explosionsgefährdeten Bereichen ein! Setzten
Sie bei der Installation ein geeignetes, zugelassenes Gehäuse der Mindestschutzart IP54, gemäß IEC/
EN 60529 ein und und achten Sie auf ausreichenden UV-Schutz oder einer anderen anerkannten Schutzart
gemäß IEC/EN 60079-0, Abschnitt 1.
• An Stromkreise in der Zone 2 dürfen nur Geräte angeschlossen werden, welche für den Betrieb in der Ex-
Zone 2 und die am Einsatzort vorliegenden Bedingungen geeignet sind.
• Das Auf- und Abrasten auf den Tragschienen-Busverbinder bzw. das Anschließen und das Trennen von
Leitungen im explosionsgefährdeten Bereich ist nur im spannungslosen Zustand zulässig.
• Das Gerät ist außer Betrieb zu nehmen und unverzüglich aus dem Ex-Bereich zu entfernen, wenn es be-
schädigt ist, unsachgemäß belastet oder gelagert wurde bzw. Fehlfunktionen aufweist.
• Das Gerät darf in explosionsgefährdeten Bereichen der Zone 2 nur mit vollständig gesteckten Steckern be-
trieben werden.
• Der angegebene Umgebungstemperaturbereich von -40 °C ≤ T ≤ +70 °C bezieht sich auf die Tempera-
amb
tur in dem Gehäuse.
2 Kurzbeschreibung
Der ein- oder zweikanalige ausgangsschleifengespeiste 2-Wege-Speisetrenner mit steckbarer Anschluss-
technik wird zur galvanischen Trennung und Filterung von Analogsignalen eingesetzt.
Das Gerät ermöglicht den Betrieb an einer aktiven Analog-Eingabebaugruppe.
Die Versorgung des Moduls und der angeschlossenen Sensorik erfolgt über die Stromschleife der Steuerung.
Es wird somit keine zusätzliche Versorgung benötigt.
Eingangssignal = Ausgangssignal: 0(4) mA ... 20 mA
Dieses Gerät bietet die Möglichkeit der NFC-Kommunikation.
Mithilfe der MINI Analog Pro Smartphone App können Sie über die NFC-Schnittstelle Ihres Smartphones
umfangreiche Modulinformationen abrufen.
Die MINI Analog Pro Smartphone App steht Ihnen kostenlos zur Verfügung. ()
3 Bedien- und Anzeigeelemente ( - )
1 Abdeckung mit Beschriftungsmöglichkeit
2 Stromeingang
3 NFC-Spule
4 Universal-Rastfuß für EN-Tragschienen
5 Spindelschraube
6 Stromausgang
7 Strommessbuchse
4 Installation
ACHTUNG: Elektrostatische Entladung
Treffen Sie Schutzmaßnahmen gegen elektrostatische Entladung!
Die Belegung der Anschlussklemmen zeigt das Blockschaltbild. ( - )
Das Gerät ist auf alle 35-mm-Tragschienen nach EN 60715 aufrastbar. ()
Ein Tragschienen-Busverbinder ME 6,2 TBUS-2 (Art.-Nr.: 2869728) dient zur Versorgung aktiver Geräte. Für
den Betrieb dieses passiven Gerätes ist ein Tragschienen-Busverbinder nicht notwendig.
Sie können dieses Gerät auf einen Tragschienen-Busverbinder aufrasten - es entsteht keine elektrisch leitende
Verbindung. Somit müssen Sie eine eventuell bestehende Verbindung von Tragschienen-Busverbinder-Ele-
menten nicht auftrennen.
4.1 FASTCON Pro Stecker
Das Gerät verfügt über steckbare Anschlussklemmen mit integrierter Messtrennklemme, wahlweise mit Push-
in- oder Schraubanschlusstechnik.
Sie können die FASTCON Pro Stecker direkt und werkzeuglos stecken oder ziehen. Mithilfe der integrierten
Spindelschraube können Sie die Stecker auch im angereihten Zustand bequem vom Modul lösen oder in die
Trennposition bringen. Verwenden Sie hierzu einen ausreichend breiten Schraubendreher, z. B. SZF 1-
0,6X3,5 (Artikel-Nr.: 1204517).
Beim Stecken der FASTCON Pro Stecker dreht sich die Spindelschraube selbstständig mit. Sie brauchen die
Spindelschraube nicht zusätzlich zu fixieren.
Eine 4-fach Kodierung verhindert ein Falschstecken am Modul.
PHOENIX CONTACT GmbH & Co. KG
Flachsmarktstraße 8, 32825 Blomberg, Germany
Fax +49-(0)5235-341200, Phone +49-(0)5235-300
phoenixcontact.com
MNR 9070801
DE Einbauanweisung für den Elektroinstallateur
EN Installation notes for electricians
FR Instructions d'installation pour l'électricien
MINI MCR-2-RPS-I-I-OLP
MINI MCR-2-RPS-I-I-OLP-PT
MINI MCR-2-RPS-2I-2I-OLP
MINI MCR-2-RPS-2I-2I-OLP-PT

7
an y
6 er m T
L P –P
, G
be rg –O
–I –I 7
lo m P S 44 r
5 B ea te
32 82 –R 06
–2 29 re p
C R o. :
I M .– N w er ed
pp ly
M IN O rd p o
o p er su
t lo O U T
tp u po w IN =
VD C °F
O u m A +1 58
–3 ,1 0° ...
... 20 ou t ie ld
0( 4) or U / –4
: 0° C / F
U T Se ns o r
... +7 n s
IN /O –4 0° S e
+
IN IN
b R
T am PW
2–
1 w ire
TI +
+
O U T 1 T I–
2 O U
T +
R OU –
PW 2
S
D C TI – I –
C /
P L 5 R IN + IN
+
PW iv e
ss 3
5 pa
T I–
R 6 OU
PW tiv e – 4
ac x.
ma C 6
30 VD
7
G c X
G
8 II 3 IIC T4
Ex nA
5
X X
-
Q R
d e
C o
4
. Beachten
eff
!

7
an y an y T
er m er m –P T
L P L P –P
, G , G I– O
be rg be rg I– 2 –O
–I –I 7 9
lo m lo m P S –2 44 44 te r
5 B 5 B P S ed
–R 06 06 p ea w er
6 32 82 32 82 –2 –R 29 29 p o
C R C R –2 o. : o. : d re o p p ly
I M .– N .– N w er t lo
I M tp u p o pp ly su p
M IN M IN O rd O rd
O u o p er su o w er
n el t lo r p O U O U T T
tp u po w IN = IN =
O u an ea te VD C VD C °F °F
2 ch re p m A m A +1 58 +1 58
–3 ,1 –3 ,1 0° ... 0° ...
... 20 ... 20 ou t ou t ie ld
0( 4) 0( 4) or U or U / –4 / –4
: : 0° C 0° C / F
U T U T Se ns Se ns o r
... +7 ... +7 n s
IN /O IN /O –4 0° –4 0° S e
+
IN IN
b b R
T T am am PW
2–
1 w ire
TI +
+
O U T 1 T I–
2 O U
T 1+
R OU –
2 IN +
S PW R
D C TI – PW
C / 1– 2–
P L 5 R IN 1+ IN 3 w ire
+ TI +
PW iv e +
ss 3
5 pa T I–
T 2+
T 1– 4 O U
R 6 OU R OU –
PW tiv e – PW 4
ac x.
ma C 6 I 2–
30 VD IN
TI –
2+
+ 7 R IN
iv e
PW
7 pa ss
G c X
R T I 2– G c X
PW e G G
ac tiv – 8 OU II 3 II 3 IIC T4 IIC T4
x. C 8
ma VD Ex nA Ex nA
5 30
X X
X X
-
Q R
d e
C o
4
! !

IN OUT
Sensor / Field
TI+ TI–
PWR IN+
1 + 1 5 +
PWR OUT+ PWR IN+
2-wire
passive
2 – 2 6 –
OUT I-
IN I– OUT I–
3 7
4 8
Zone 2

IN OUT
Sensor / Field
TI+ TI–
PWR IN+
1 + 1 5 +
PWR OUT 1+ PWR IN 1+
2-wire
passive
2 – 2 6 –
OUT I-
IN 1– OUT 1–
TI+ TI–
PWR IN+
+ 3
3 7 +
PWR OUT 2+ PWR IN 2+
2-wire
passive
4 – 4 8
OUT I- IN I 2–
OUT I 2–
Zone 2
© PHOENIX CONTACT 2021 PNR 106733 - 03
2021-03-26
2906446
2906447
2906448
2906449
1
2
3
1
2
3
PLC / DCS
5
PWR
active
max.
30VDC
6
PLC / DCS
5
PWR
active
max.
30VDC
6
7
PWR
active
max.
30VDC
– 8
DNR 83171590 - 03
