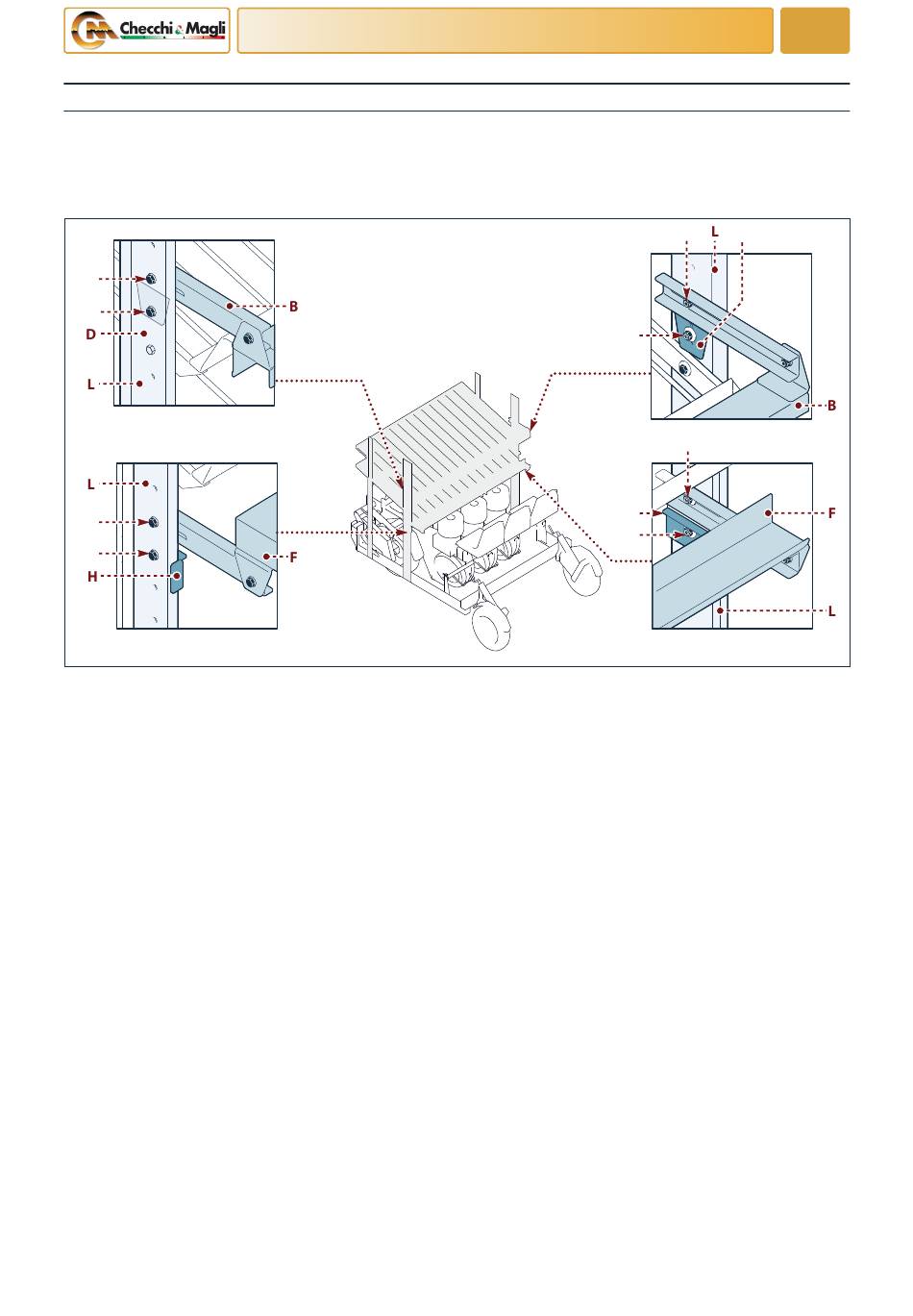

Regolazione guide porta-vassoi
Regolare la distanza delle guide in rapporto alla dimen-
sione dei vassoi.
A
C
E
G
UN41-0067AL
Procedere come descritto.
1) Svitare i bulloni (A).
2) Rimuovere la guida porta-vassoi (B).
3) Svitare il bullone (C) e rimuovere l'elemento (D).
4) Svitare i bulloni (E) e rimuovere la guida porta-vas-
soi (F).
5) Svitare i bulloni (G) e rimuovere l'elemento (H).
Lingua italiana
INFORMAZIONI SULLE REGOLAZIONI
Il gioco tra le guide ed il vassoio deve essere tale da met-
tere e togliere il vassoio senza sfilarlo lungo le guide.
6) Collocare le guide (all'altezza e alla distanza tra di
loro richiesta) in modo da utilizzare per il fissaggio i
fori esistenti sui montanti (L).
7) Avvitare i bulloni (A) ed (E).
8) Montare gli elementi (D) e (H).
9) Avvitare i bulloni (C) e (G).
10) Effettuare la regolazione del gioco (vedere "Regola-
zione del gioco tra guide e vassoi").
