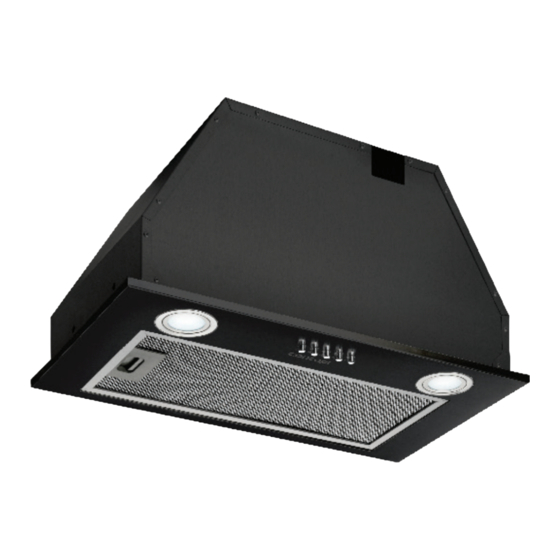

- Page 1 Odsavač par Integrovaný Odsávač pár Integrovaný Okap kuchenny zintegrowany Diapazons kapuci integrēts Range hood integrated OPI3060bc OPI3060bc...
- Page 2 OPI3060bc...
-
Page 3: Technické Parametry
Počet tukových filtrů Potřebný počet uhlíkových filtrů pro recirkulaci Režim Odvětrávání/recirkulace Osvětlení 2 x 1,5 W Hmotnost 5,9 kg Hlučnost odvětrávání/recirkulace ≤60 dB Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění. OPI3060bc... - Page 4 OPI3060bc...
-
Page 5: Důležitá Upozornění
• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí. • Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte. • Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny. OPI3060bc... - Page 6 • Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty. • Pro čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a čištěním prodlužujete životnost spotřebiče. • Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem. OPI3060bc...
- Page 7 • Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte. • Pokud dojde k poškození přívodního kabelu, obraťte se na autorizovaný servis. Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční. OPI3060bc...
-
Page 8: Popis Výrobku
POPIS VÝROBKU 1 Tělo spotřebiče 2 Kovový tukový filtr POPIS OVLÁDACÍHO PANELU 1 Tlačítko zapnutí/vypnutí spotřebiče 2 Tlačítko 1. výkonového stupně 3 Tlačítko 2. výkonového stupně 4 Tlačítko 3. výkonového stupně 5 Tlačítko zapnutí/vypnutí osvětlení OPI3060bc... -
Page 9: Návod K Obsluze
Vzduch, který je zbaven pachů proudí zpět do místnosti otvory, které se nachází v horním komínovém krytu. Při použití režimu recirkulace je nutné dokoupit a namontovat odpovídající uhlíkový filtr (viz kapitola Čištění a údržba). Poznámka: Při použití režimu recirkulace (namontování uhlíkového filtru) může dojít k poklesu výkonu odsávaného vzduchu. Horní kuchyňská skříňka Odtahové potrubí Odsavač OPI3060bc... -
Page 10: Čištění A Údržba
1. Vyjměte kovové filtry dle Obr. 1. 2. Uhlíkové filtry jsou umístěny na obou stranách motoru. Otáčejte filtry do doby, dokud nedojde k jejich zajištění (viz Obr. 2). 3. Při výměně uhlíkového filtru postupujte opačným způsobem. OPI3060bc... -
Page 11: Instalace Spotřebiče
• Změny připojení může provádět jen kvalifikovaný odborník. • Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové sítě. • Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení. OPI3060bc... - Page 12 ROZMĚRY SPOTŘEBIČE Ø150 OPI3060bc...
- Page 13 4. Po zavěšení odsavače nasaďte na výstupní otvor výstupní pružné potrubí (Obr. 5). V případě potřeby použijte redukci o průměru (150/120 mm). Druhou část pružného potrubí vložte do připraveného otvoru ve stěně. 5. Připojte přívodní kabel do zásuvky elektrického napětí. Obr. 3 Obr. 4 Obr. 5 OPI3060bc...
- Page 14 V případě potřeby vzdálenost mezi digestoří a varnou deskou zvyšte. Zkontrolujte, zda je odsavač v rovině, Odsavač není v rovině nebo nejsou Odsavač není v rovině příp. utáhněte upevňovací šrouby pevně dotaženy šrouby držáku. a vyrovnejte odsavač do roviny. OPI3060bc...
-
Page 15: Ochrana Životního Prostředí
Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. OPI3060bc... -
Page 16: Technické Parametre
Počet tukových filtrov Potrebný počet uhlíkových filtrov na recirkuláciu Režim Vetranie/recirkulácia Osvetlenie 2 x 1,5 W Hmotnosť 5,9 kg Hlučnosť vetrania/recirkulácie ≤60 dB Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozornenia. OPI3060bc... - Page 17 OPI3060bc...
-
Page 18: Dôležité Upozornenia
• V prípade poruchy spotrebič vypnite a vytiahnite zástrčku zo zásuvky elektrického napätia. • Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy neťahajte za prívodný kábel, ale uchopte zástrčku a ťahom prístroj odpojte. • Prívodný kábel ani zástrčku neponárajte do vody ani do inej kvapaliny. OPI3060bc... - Page 19 • Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované alebo má iné defekty. • Na čistenie nepoužívajte čistiace prostriedky, ktoré spôsobujú koróziu. Pravidelnou údržbou a čistením predĺžite životnosť prístroja. • Domáce čistenie a údržbu nesmú robiť deti, ak nedosiahli 8 rokov a nemajú nad sebou dozor. OPI3060bc...
- Page 20 • Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy neťahajte za prívodný kábel, ale uchopte zástrčku a ťahom prístroj odpojte. • Ak sa poškodí prívodný kábel, obráťte sa na autorizovaný servis. Ak nedodržíte pokyny výrobcu, prípadná oprava nebude uznaná ako záručná. OPI3060bc...
-
Page 21: Popis Ovládacieho Panelu
POPIS VÝROBKU 1 Telo spotrebiča 2 Kovový tukový filter POPIS OVLÁDACIEHO PANELU 1 Tlačidlo na zapnutie/vypnutie spotrebiča 2 Tlačidlo 1. výkonového stupňa 3 Tlačidlo 2. výkonového stupňa 4 Tlačidlo 3. výkonového stupňa 5 Tlačidlo na zapnutie/vypnutie osvetlenia OPI3060bc... -
Page 22: Návod Na Obsluhu
Vzduch zbavený pachov prúdi naspäť do miestnosti otvormi, ktoré sa nachádzajú v hornom komínovom kryte. Pri použití režimu recirkulácie treba dokúpiť a namontovať príslušný uhlíkový filter (pozri kapitolu Čistenie a údržba). Poznámka: Pri použití režimu recirkulácie (namontovaní uhlíkového filtra) môže dôjsť k poklesu výkonu odsávaného vzduchu. Horná kuchynská skrinka Odťahové potrubie Odsávač OPI3060bc... -
Page 23: Čistenie A Údržba
1. Vyberte kovové filtre podľa obr. 1. 2. Uhlíkové filtre sú umiestnené na oboch stranách motora. Otáčajte filtrami dovtedy, dokým nedôjde k ich zaisteniu (pozri obr. 2). 3. Pri výmene uhlíkového filtra postupujte opačným spôsobom. OPI3060bc... -
Page 24: Inštalácia Prístroja
• Elektrická bezpečnosť spotrebiča môže byť garantovaná iba vtedy, ak je ochranná svorka spotrebiča spojená s ochranným vodičom elektrickej rozvodovej siete. • Výrobca nenesie zodpovednosť za škody spôsobené osobám alebo na veciach, ktoré vznikli následkom chýbajúceho alebo nesprávneho ochranného spojenia. OPI3060bc... - Page 25 ROZMERY SPOTREBIČA Ø150 OPI3060bc...
- Page 26 4. Po zavesení odsávača nasaďte na výstupný otvor výstupné pružné potrubie (obr. 5). V prípade potreby použite redukciu s priemerom (150/120 mm). Druhú časť pružného potrubia vložte do pripraveného otvoru v stene. 5. Pripojte prívodný kábel do zásuvky elektrického napätia. obr. 3 obr. 4 obr. 5 OPI3060bc...
-
Page 27: Riešenie Problémov
V prípade potreby zvýšte vzdialenosť medzi digestorom a varnou doskou. Skontrolujte, či je odsávač v rovine, príp. Odsávač nie je v rovine alebo nie sú Odsávač nie je v rovine utiahnite upevňovacie skrutky a odsávač pevne dotiahnuté skrutky držiaka. vyrovnajte do roviny. OPI3060bc... -
Page 28: Ochrana Životného Prostredia
životné prostredie a ľudské zdravie. Likvidácia musí byť vykonaná v súlade s predpismi na likvidáciu odpadu. Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, u služby na likvidáciu domového odpadu alebo v obchode, kde ste výrobok kúpili. OPI3060bc... - Page 29 OPI3060bc...
-
Page 30: Parametry Techniczne
Ilość filtrów tłuszczowych Wymagana ilość filtrów węglowych do recyrkulacji Tryb Wentylacja/recyrkulacja Oświetlenie 2 x 1,5 W Masa 5,9 kg Poziom hałasu wentylacji/recyrkulacji ≤60 dB Producent zastrzega sobie prawo do zmian technicznych, błędów typograficznych oraz odmienności obrazów bez uprzedniego powiadomienia. OPI3060bc... - Page 31 OPI3060bc...
- Page 32 • W razie pojawienia się usterki należy wyłączyć urządzenie i wyjąć wtyczkę z gniazdka elektrycznego. OPI3060bc...
- Page 33 • Do czyszczenia nie wolno używać żrących środków czyszczących. Regularna konserwacja i czyszczenie przedłuża żywotność urządzenia. • Czyszczenie ani konserwację wykonywaną przez użytkownika nie mogą wykonywać dzieci, chyba że są one starsze niż 8 lat i pod nadzorem. OPI3060bc...
- Page 34 • Podczas odłączania urządzenia od gniazdka nie wolno nigdy ciągnąć za przewód zasilający, natomiast należy chwycić wtyczkę i wyciągnąć ją. • Jeżeli przewód zasilający zostanie uszkodzony, należy skontaktować się z autoryzowanym serwisem. Nieprzestrzeganie instrukcji producenta może doprowadzić do tego, że ewentualna naprawa nie zostanie uznana za naprawę gwarancyjną. OPI3060bc...
-
Page 35: Opis Produktu
2 Przycisk 1 poziomu mocy 3 Przycisk 2 poziomu mocy 4 Przycisk 3 poziomu mocy 5 Przycisk włączania / wyłączania oświetlenia INSTRUKCJA OBSŁUGI Przed pierwszym użyciem Przed rozpoczęciem używania urządzenia należy je, ze względów higienicznych, przetrzeć wilgotną szmatką (także wewnątrz). OPI3060bc... - Page 36 W razie korzystania z trybu recyrkulacji należy dokupić i zamontować odpowiedni filtr węglowy (patrz rozdział Czyszczenie i konserwacja). Pamiętaj: W razie korzystania z trybu recyrkulacji (zamontowania filtra węglowego) może wystąpić spadek mocy odsysania powietrza. Górna szafka kuchenna Rura wydechowa Okap wyciągowy OPI3060bc...
-
Page 37: Czyszczenie I Konserwacja
1. Wyjmij filtry metalowe zgodnie z Rys. 1. 2. Filtry węglowe znajdują się po obu stronach silnika. Obracaj filtrami, dopóki nie zostaną zamocowane (patrz Rys. 2). 3. Podczas wymiany filtra węglowego należy postępować odwrotnie. OPI3060bc... -
Page 38: Instalacja Urządzenia
• Zmian podłączenia może dokonywać tylko wykwalifikowany specjalista. • Bezpieczeństwo elektryczne urządzenia można zagwarantować tylko wtedy, gdy zacisk ochronny urządzenia jest podłączony do przewodu ochronnego sieci elektroenergetycznej rozdzielczej. • Producent nie ponosi odpowiedzialności za szkody na osobach lub mieniu wskutek brakującego czy nieprawidłowego wykonania połączenia ochronnego. OPI3060bc... - Page 39 WYMIARY Ø150 OPI3060bc...
- Page 40 W razie demontażu urządzenia ważne jest, aby przestrzegać właściwej kolejności kroków: 1. Najpierw odłącz przewód zasilający sieci elektrycznej (wyciągnij wtyczkę lub wyłącz bezpiecznik). 2. Następnie w sposób odwrotny, niż w jaki wykonano montaż urządzenia, zdemontuj poszczególne części okapu kuchennego. OPI3060bc...
-
Page 41: Rozwiązywanie Problemów
Sprawdź, czy okap kuchenny jest Okap kuchenny nie jest Okap kuchenny nie jest w poziomie lub w poziomie, ewentualnie dokręć w poziomie śruby uchwytu nie są mocno dokręcone. śruby mocujące i wyrównaj wyciąg do poziomu. OPI3060bc... -
Page 42: Ochrona Środowiska
środowisko oraz zdrowie ludzi, jakie mogłyby wyniknąć z niewłaściwej utylizacji tego produktu. Utylizację należy wykonać zgodnie z przepisami dotyczącymi utylizacji odpadów. W celu uzyskania szczegółowych informacji na temat recyklingu niniejszego produktu skontaktuj się z lokalnym biurem, służbą usuwania odpadów z gospodarstw domowych lub sklepem, w którym zakupiono produkt. OPI3060bc... - Page 43 OPI3060bc...
-
Page 44: Tehniskie Dati
Tauku filtru skaits Aktīvās ogles filtru skaits gaisa recirkulācijai Režīms Ventilācija/recirkulācija Apgaismojums 2 x 1,5 W Svars 5,9 kg Ventilācijas/recirkulācijas trokšņa līmenis ≤60 dB Ražotājs patur tiesības veikt jebkuras tehniskas izmaiņas, pieļaut drukas kļūdas un atšķirības attēlos bez iepriekšēja brīdinājuma. OPI3060bc... - Page 45 OPI3060bc...
- Page 46 • Atvienojot ierīci no elektrotīkla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot. • Nepieļaujiet elektrības vada vai kontaktdakšas nokļūšanu ūdenī vai citā šķidrumā. • Regulāri pārbaudiet, vai ierīce un elektrības vads nav bojāti. • Bojātu ierīci nedrīkst ieslēgt. OPI3060bc...
- Page 47 • Neizmantojiet piederumus, kam ir bojāta virsmas apdare, kas ir nolietoti vai kam ir citi defekti. • Neizmantojiet tīrīšanai kodīgus tīrīšanas līdzekļus. Regulāra apkope un tīrīšana pagarina ierīces ekspluatācijas laiku. • Lietotāja veikto ierīces tīrīšanu un apkopi nedrīkst veikt bērni, kas jaunāki par 8 gadiem un neatrodas pieaugušo uzraudzībā. OPI3060bc...
- Page 48 • Atvienojot ierīci no elektrotīkla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot. • Ja strāvas vads ir bojāts, sazinieties ar pilnvaroto servisa centru. Ražotāja norādījumu neievērošanas dēļ var tikt atteikts garantijas remonts. OPI3060bc...
-
Page 49: Ierīces Apraksts
IERĪCES APRAKSTS 1 Ierīces korpuss 2 Metāla tauku filtrs VADĪBAS PANEĻA APRAKSTS 1 Ierīces ieslēgšanas/izslēgšanas taustiņš 2 1. jaudas līmeņa taustiņš 3 2. jaudas līmeņa taustiņš 4 3. jaudas līmeņa taustiņš 5 Apgaismojuma ieslēgšanas/izslēgšanas taustiņš OPI3060bc... -
Page 50: Lietošanas Instrukcija
Lai izmantotu recirkulācijas režīmu, jāiegādājas un jāuzstāda atbilstošs aktīvās ogles filtrs (skat. nodaļu “Tīrīšana un apkope”). Piezīme: Izmantojot recirkulācijas režīmu (aktīvās ogles filtra uzstādīšana), var samazināties izvadītā gaisa plūsmas jauda. Augšējais virtuves skapis Izpūtējs Nosūcējs OPI3060bc... - Page 51 1. Noņemiet metāla filtrus, kā parādīts att. 1. 2. Aktīvās ogles filtri atrodas abās motora pusēs. Pagrieziet filtru, līdz tie tiek nostiprināti (skat. 2. att.). 3. Lai mainītu aktīvās ogles filtru, darbojieties pretējā veidā. Aizvērts Atvērts Atvērts Aizvērts att. 2 OPI3060bc...
- Page 52 • Savienojuma izmaiņas drīkst veikt tikai kvalificēts speciālists. • Ierīces elektrodrošību var garantēt tikai gadījumā, ja ierīces vadu savienotājs ir savienots ar elektrosadales tīkla aizsargvadītāju. • Ražotājs nav atbildīgs par personām vai priekšmetiem izraisīto kaitējumu, ja trūkst vai ir nepareizi izveidots aizsargsavienojums. IZMĒRI Ø150 OPI3060bc...
- Page 53 4. Pēc tvaika nosūcēja piestiprināšanas pievienojiet gaisa novadīšanas kanālam elastīgos cauruļvadus (5. att.). Ja nepieciešams, izmantojiet diametra pāreju (150/120 mm). Otru elastīgas caurules daļu ievietojat sagatavotajā atverē sienā. 5. Pievienojiet strāvas vadu elektriskās strāvas kontaktligzdā. att. 3 att. 4 att. 5 OPI3060bc...
-
Page 54: Traucējumu Novēršana
Pārbaudiet, vai tvaika nosūcējs ir Tvaika nosūcējs nav novietots vienā Tvaika nosūcējs nav novietots vienā līmenī, nepieciešamības līmenī vai nav pienācīgi pievilktas novietots vienā līmenī gadījumā pievelciet stiprinājuma skrūves kronšteina skrūves. un izlīdziniet tvaika nosūcēju. OPI3060bc... -
Page 55: Vides Aizsardzība
šā izstrādājuma pareizu iznīcināšanu, tiks novērsta nelabvēlīga ietekme uz vidi un cilvēku veselību, ko var izraisīt nepareiza ierīces iznīcināšana. Iznīcināšana jāveic saskaņā ar noteikumiem par atkritumu apstrādi. Lai iegūtu papildu informāciju par šīs ierīces otrreizēju pārstrādi, lūdzu, sazinieties ar vietējās pašvaldības sadzīves atkritumu iznīcināšanas dienestu vai veikalu, kurā iegādājāties izstrādājumu. OPI3060bc... - Page 56 OPI3060bc...
-
Page 57: Technical Specifications
Required number of carbon filters for recirculation Mode Ventilation/recirculation Lightning 2 x 1,5 W Weight 5,9 kg Noise level of ventilation/recirculation ≤60 dB The manufacturer reserves the right to make potential technical changes, typographical errors and any differences in the representation without prior notice. OPI3060bc... - Page 58 OPI3060bc...
-
Page 59: Important Safety Information
• Do not immerse the power cord or the plug in water or any other liquid. • Check the appliance and the power cord for damage regularly. • Do not switch on the appliance if it has been damaged. • Unless the appliance is in operation, ensure that all its controls are switched off. OPI3060bc... - Page 60 • Do not use any corrosive cleaning agent for cleaning. Maintenance and cleaning on a regular basis extend the lifetime of the appliance. • Cleaning and user maintenance shall not be made by children unless they are older than 8 years and supervised. OPI3060bc...
- Page 61 • If the power cord is damaged, contact the authorised service centre. If you fail to follow these instructions, any possible repair cannot be recognized as a warranty repair. OPI3060bc...
-
Page 62: Product Description
1 Appliance body 2 Metal fat filter CONTROL PANEL DESCRIPTION 1 Appliance On/Off button 2 Button of the 1th power level 3 Button of the 2nd power level 4 Button of the 3rd power level 5 Lighting On/Off button OPI3060bc... - Page 63 When the recirculation mode is used, it is necessary to purchase and install the appropriate carbon filters (see chapter Cleaning and Maintenance). Note: When the recirculation mode is used (carbon filter installed), the extracted air output can drop. Upper kitchen cabinet Exhaust pipe Extractor hood OPI3060bc...
-
Page 64: Cleaning And Maintenance
1. Remove the metal filters as shown in Fig. 1. 2. The carbon filters are situated on both sides of the motor. Turn the filters, until they are secured (see Fig. 2). 3. To replace the carbon filter, proceed in reverse order. Closed Opened Opened Closed Fig. 2 OPI3060bc... -
Page 65: Installation Of The Appliance
• Electrical safety of the appliance can be guaranteed only if the protective terminal of the appliance is connected to the protective conductor of the mains. • The manufacturer bears no responsibility for damage to persons or property as a result of missing or bad protective connection. APPLIANCE DIMENSIONS Ø150 OPI3060bc... - Page 66 (Fig. 5). Use a reducer fitting 150/120 mm in diameter, if required. Insert the second part of the flexible duct in the opening prepared in the wall. 5. Plug the power cord into the wall outlet. Fig. 3 Fig. 4 Fig. 5 OPI3060bc...
-
Page 67: Troubleshooting
If required, increase distance between the hood and the cooking plate. Check the hood for being levelled or The hood is not levelled or the bracket The hood is not levelled tighten holding screws and level the screws are not tightened properly. hood. OPI3060bc... -
Page 68: Environmental Protection
Disposal must be performed in accordance to the regulations for waste disposal. For more detailed information about recycling of this appliance see the authorized local office or service for household waste disposal or the shop, where you purchased the appliance. OPI3060bc... - Page 69 OPI3060bc...
- Page 70 Seznam servisních míst Zoznam servisných stredisiek Wykaz punktów servisovych Česká republika Název Ulice PSČ Město Telefon E-mail Jindřich Valenta Vysokomýtská 565 01 Choceň +420 465 471 400 servis@my-concept.cz CONCEPT 1800 Slovenská republika Názov Ulica PSČ Mesto Telefón E-mail ELKO Valenta Hurbanova 911 01 Trenčín +421 326 583 465 info@my-concept.sk...
- Page 71 Seznam servisních míst Zoznam servisných stredisiek Wykaz punktów servisovych Česká republika Název Ulice PSČ Město Telefon E-mail Jindřich Valenta Vysokomýtská 565 01 Choceň +420 465 471 400 servis@my-concept.cz CONCEPT 1800 Slovenská republika Názov Ulica PSČ Mesto Telefón E-mail CONCEPT Hurbanova 911 01 Trenčín +421 326 583 465 info@my-concept.sk Slovensko s.r.o.
- Page 72 Jindřich Valenta – Concept Vysokomýtská 1800, 565 01 Choceň Tel. +420 465 471 400 www.my-concept.cz CONCEPT Slovensko s.r.o. Hurbanova 1563/23, 911 01 Trenčín Tel.: +421 326 583 465 www.my-concept.sk CONCEPT POLSKA sp. z o.o. Ostrowskiego 30, 53-238 Wroclaw Tel.: +48 713 390 444 www.my-concept.pl Verners VT Ltd.
